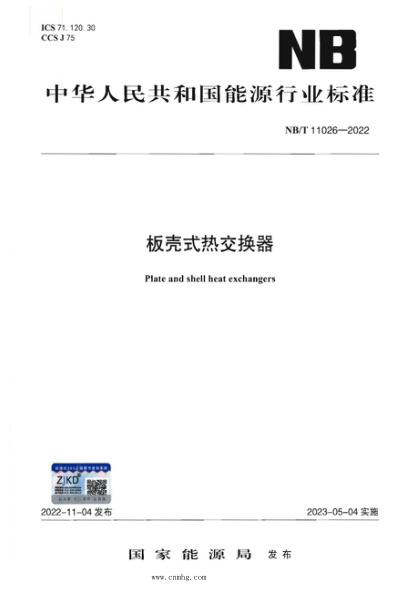

NB/T 11026-2022 板殼式熱交換器

本文件規定了板殼式熱交換器( 以下簡稱“熱交換器”)的材料、設計、制造、檢驗、驗收及其安裝、使用的要求。 1.2 本文件適用的設計壓力和設計壓差為: a) 承壓殼體設計壓力不大于35 MPa。 b)板束設計壓差應滿足: 1)奧氏體型不銹鋼、雙相不銹鋼、鎳及鎳合金板片制圓形截面熱交換器板束，不大于 8.0 MPa; 2體型不雙相不銹鋼、鎳及鎳合金板片制矩形截面熱交換器板束，不大于 5.0 MPa; 本文件適用的設計溫度: a) 鋼材不應超過 GBT150.2 列人材料的允許使用溫度范圍; b) 鈦及鈦合金板片，不應超過JB/T 4745 中列人材料的允許使用溫度范圍 c) 鎳及鎳合金板片，不應超過JB/T 4756 中列人材料的允許使用溫度范圍 d) 其他金屬材料按相應引用標準中列人材料的允許使用溫度確定 本文件不適用于下列熱交換器: a) 非回轉殼的金焊接板式熱交換器， b) 非金屬制熱交換器 本文件不適用于疲勞失效模式的場合。 熱交換器界定范圍如下 a)熱交換器本體與其外部管道連接: 1)焊接連接的第一道環向接頭坡口端面; 2)法蘭連接的第一個法蘭密封面; 3)螺紋連接的第一個螺紋接頭面; 4)專用連接件或管件連接的第一個密封面。 b)接管、人孔、手孔等的承壓封頭、平蓋及其緊固件 c) 非受壓元件與受壓元件的連接焊縫。 d)連接在熱交換器上的非受壓元件，如支座、墊板等。 e)安裝在熱交換器上的超壓泄放裝置。
