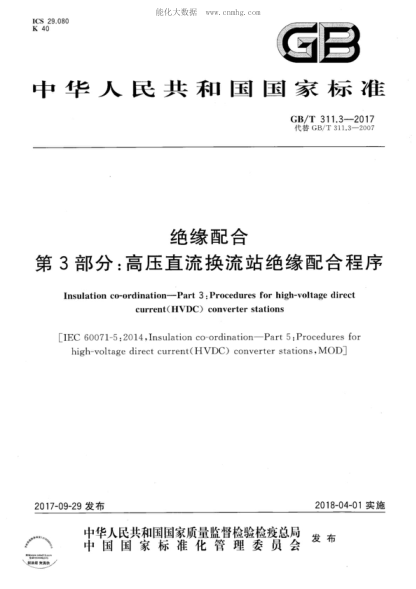

GB/T 311.3-2017絕緣配合 第3部分:高壓直流換流站絕緣配合程序Insulation co-ordination--Part 3:Procedures for high-voltage direct current(HVDC) converter stations

1.1概述
《絕緣配合》的本部分給出了無標準絕緣水平規定的高壓直流（HVDC）換流站的絕緣配合程序的導則。
本部分僅適用于高壓交流電力系統中的高壓直流部分，而不適用于工業川的換流設備。所給定的
原理及規則僅適用絕緣配合目的。本部分不涉及對人身安全的要求。
1.2背景描述
高壓直流換流站換流器采用晶閘管閥申聯或并聯組成，并且換流過程采用特有的控制和保護方式，因而與交流變電站相比，對設備的過電壓保護提出了特殊的要求。本部分給出了承受工頻電壓、直流電壓、諧波電壓和沖擊電壓的換流站設備過電壓和絕緣配合的程序。提出了串聯或并聯避雷器的保護水平，優化避雷器配置的方案。給出了常規和背靠背直流換流站絕緣配合示例(見附錄B、附錄C)。
本部分描述了換流站與常規變電站在絕緣配合的基本原理和設計目標上的差異。
本部分僅涉及當前用于高壓直流換流站過電壓保護的無間隙金屬氧化物避雷器。給出了避雷器基本特性、要求及運行中最大過電壓的計算過程；提出了典型的避雷器配置方案、避雷器應力以及確定該應力的方法。
本部分包括了換流站交流場(不包括交流線路)和直流場設備的絕緣配合。由于線路和電纜對換流站設備絕緣配合有影響，所以也包括在內。
盡管本部分用于普通高壓直流系統(換流電壓來自交流濾波器母線)，但是絕緣配合主要原則也適用于附錄D中電容換流(CCC)換流器和可控串補換流器(CSCC)及附錄E中一些特殊的換流器結構。
本部分討論了有關電網換相換流器(LCC)的絕緣配合。本部分不包括柔性直流電壓源換流器(VSC)。GB/T 311.3-2017 　 代 替GB/T 311.3-2007 　　　　　　　　絕緣配合 第3部分：高壓直流換流站絕緣配合程序 Insulation co-ordination-Part 3: Procedures for high-voltage direct 　 　 　 　 　 　 　 　 　 current(IIVDC) converter stations [IEC 60071-5:2014, Insulation c 。 一 。 rdination-Part 5 : Procedures for 　 high-voltage direct current(HVDC) converter stations,MOD] 2017-09-29發 布 2018-04-01實 施 　 　 　 　 　 中 華 人 民 共 和 國 國 家 質 量 監 督 檢 驗 檢 疫 總 局 安 古 ／ 、 中國國家標準化管理委員會(huì )‘凡～’“J 閥？— — ～ ’ ‘ ～ 違 竺 竺 ，／ GB/T 311.3-
