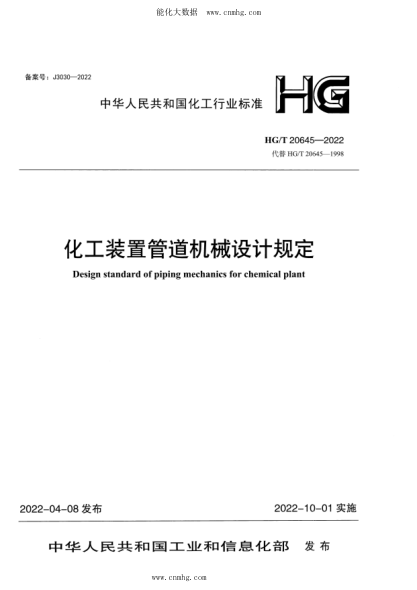

HG/T 20645.1-2022 化工裝置管道機械設計規定 設計內容與深度規定

本規定自實施之日起代替 化工裝置管道機械設計內容和深度規定 HG/T 20645.1-1998 本規定在修訂過程中，編制組進行了廣泛的調查研究，認真總結了我國化工工程設計方面的管道應力分析和管架設計、施工工藝、質量控制、工程質量驗收工作的實踐經驗，同時參考了國內外化工工程技術應用的大量資料，并在廣泛征求意見的基礎上，修改本規定，最后經審查定稿。 本規定共分為8 章，其主要內容包括總則、設計文件的組成和簡要說明、管系柔性分析和應力計算報告的編制、各類數據表的編制、管架表的編制、管架材料表的編制、特殊管架圖的繪制、管架的加工和安裝說明的編制。 本規定與HG/T 20645.1-1998 相比，主要變化如下: 1.增加了總則; 2. 刪除了"往復式壓縮機進出口管道動力計算輸出文件"的相關內容; 3. 增加了"管系柔性分析和應力計算報告的編制"的相關內容; 4. 對"管架表的內容和深度"作了修改。 本規定由工業和信息化部負責管理，由中國石油和化工勘察設計協會(huì )負責日常管理，由中國成達工程有限公司負責具體技術內容的解釋。 1 總則 1. O. 1 為規范化工裝置管道機械設計文件的組成及設計成品文件的內容和深度，制定本規定。 1. O. 2 本規定適用于化工裝置的管道機械設計。 1. O. 3 本規定為通用性?xún)热?，在工程項目設計時，項目設計經理(負責人)應根據項目特點及合 同要求，對本規定作適當的補充和調整。 1. O. 4 化工裝置管道機械設計工作除應執行本規定外，尚應符合國家現行有關標準的規定。 2 設計文件的組成和簡要說明 2. 1 設計文件的組成 2. 1. 1 設計文件應包括下列內容: 1 設計文件目錄。 2 管系柔性分析和應力計算報告。 3 數據表應包括: 1 )彈簧支(吊)數據表; 2) 阻尼器數據表; 3 )剛性拉撐桿數據表; 4) 膨脹節數據表。 4 管架表。 5 管架材料表應包括: 1 )成型管架匯總表; 2) 雜項材料(含型鋼材料、標準零部件材料等)匯總表0 6 管架圖。 7 管架的加工和安裝說明。 2. 2 簡要說明 2.2.1 需發往施工現場的設計文件目錄應列出，供設計使用的過程文件在目錄中不必列出。 2. 2. 2 管系柔性分析和應力計算報告應至少包含輸入條件、節點處的位移、力和應力等。 2. 2. 3 數據表的內容應至少包含設計參數、管線號和數量等。 2.2.4 管架表的內容應至少包含管架號、管線號、數量等。 2.2.5 編制管架材料表應分類填寫，對成型管架、彈簧支吊架、阻尼器等可按套統計，總量由專業負責人統一組織填寫。設計人員編制管架材料表時，應只填寫設計用量。 2. 2. 6 管架圖包括標準管架圖和特殊管架圖。標準管架圖應從標準管架圖冊中選取，特殊管架圖可由設計人員繪制。 2. 2. 7 管架的加工和安裝說明是廠商制造管架和現場施工安裝的指導性文件，管架制造廠和施工安裝公司應遵照執行。 3 管系柔性分析和應力計算報告的編制 3. 1 一般要求 3. 1. 1 應力計算報告應根據臨界管系表、應力軸測圖和材料等級表等有關文件資料進行編制。 3.2 管系柔性分析和應力計算報告的內容和深度 3.2.1 管系柔性分析和應力計算報告的輸入應至少包含管徑、壁厚、溫度、壓力和材料等。 3.2.2 管系柔性分析和應力計算報告的輸出應至少包含節點的位移、力、力矩和應力等。
