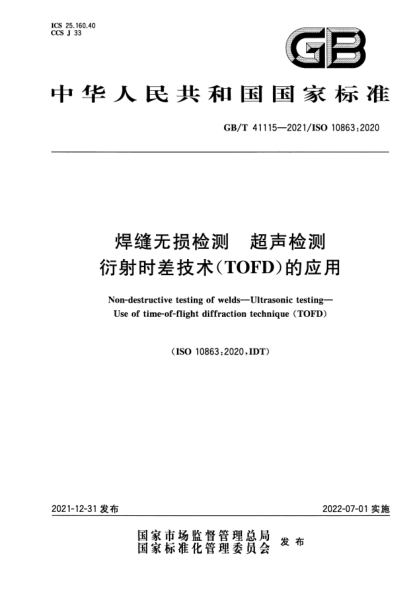

GB/T 41115-2021焊縫無損檢測 超聲檢測 衍射時差技術（TOFD）的應用Non-destructive testing of welds—Ultrasonic testing—Use of time-of-flight diffraction technique (TOFD)

本文件規定了厚度不小于6mm的金屬材料熔焊接頭半自動或全自動超聲衍射時差(TOFD)技術的應用。本文件適用于板材、管材和容器的簡單幾何形狀的全熔透焊接接頭,其中焊縫金屬和母材均為低碳鋼或者低合金鋼。在適當的情況下,TOFD也可用于其他具有較低的超聲衰減(特別是散射衰減)的材料。本文件提供了在材料縱波聲速為(5920±50)m/s和橫波聲速為(3255±30)m/s的條件下進行TOFD應用的相關規定。在檢測其他不同聲速的材料時,有必要考慮聲速影響。本文件參考ISO 16828,提供了TOFD技術對熔焊接頭中不連續的檢測、定位、尺寸測量方面的應用以及該技術的特有功能和局限性的指導。在制造過程檢測和在役檢測中,TOFD可作為單獨技術使用,也可與其他無損檢測(NDT)方法或技術結合使用。本文件按照ISO 17635的規定,確立了四個檢測等級(A、B、C和D)。檢測等級越高,檢測可靠性越高。本文件還提供了選擇檢測等級的指導。本文件允許評價TOFD指示以便后續驗收。該評價基于對TOFD圖像的透射波、反射波和衍射波信號的評定。本文件不包括不連續的驗收等級。
