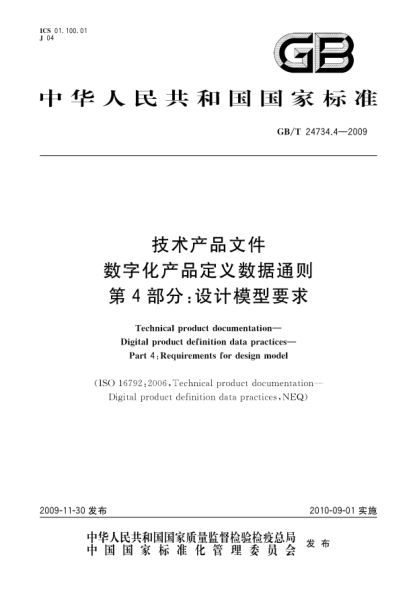

GB/T 24734.4-2009技術產品文件.數字化產品定義數據通則.第4部分:設計模型要求Technical product documentation—Digital product definition data practices—Part 4:Requirements for design model

前 言 GB/T24734《技術產品文件 數字化產品定義數據通則》分為11個部分：---第1部分：術語和定義；---第2部分：數據集識別與控制；---第3部分：數據集要求；---第4部分：設計模型要求；---第5部分：產品定義數據通用要求；---第6部分：幾何建模特征規范；---第7部分：注釋要求；---第8部分：模型數值與尺寸要求；---第9部分：基準的應用；---第10部分：幾何公差的應用；---第11部分：模型幾何細節層級。本部分為GB/T24734《技術產品文件 數字化產品定義數據通則》的第4部分,給出了三維CAD設計模型的幾何比例、精度、模型完整性、裝配模型完整性、安裝模型完整性等方面的要求。本部分是根據ISO16792：2006《技術產品文件 數字化產品定義數據通則》的第6章設計模型要求編制而成。本部分內容與ISO16792：2006的第6章內容的一致性程度為非等效。主要技術性差異如下：---按照GB/T4458.4-2003中5.6的規定,將ISO16792：2006的圖6中狋=1.2改為狋1.2,并將該圖作為圖1放入本部分；---ISO16792：2006 中6.2 Geometricscale,unitsandprecision的條目名中的units在ISO16792：2006正文中沒有描述,在編寫時將此條目更正為幾何比例和精度,并作為第5章的標題放入本部分。本部分由全國技術產品文件標準化技術委員會(huì )(SAC/TC146)提出并歸口。本部分起草單位：中機生產力促進中心、中國電子科技集團公司第三十八研究所、北京清軟英泰信息技術有限公司、北京數碼大方科技有限公司、北京艾克斯特信息技術有限公司、廣西玉柴機器集團有限公司。本部分主要起草人：丁紅宇、張紅旗、肖承翔、陳景玉、尚鳳武、雍俊海、陳衛東、閻光榮、溫秋生、韓琳琳、王云峰、謝正良
