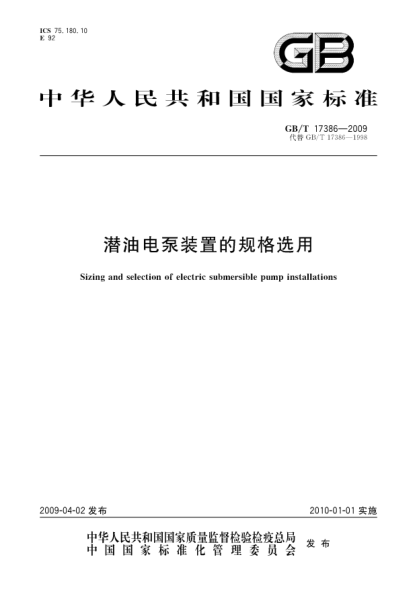

GB/T 17386-2009潛油電泵裝置的規格選用Sizing and selection of electric submersible pump installations

本標準修改采用APIRP11S4:2002《潛油電泵裝置規格及選用推薦規范》(第三版)(英文版)。本標準根據APIRP11S4:2002重新起草。在附錄A 中列出了本標準與APIRP11S4:2002章條編號的對照一覽表?？紤]到我國國情,在采用APIRP11S4:2002時,本標準做了一些修改,有關技術性差異已編入本標準正文中,主要技術差異如下:---根據對APIRP11S4:2002內容的采用程度,對規范性引用文件進行了刪減;---APIRP11S4:2002中引用的國外標準,用已被采用為我國的國家標準或行業標準代替對應的國外標準;---在符號和縮略語中,增加了地面水體積、地面油體積、電機額定電壓、電機額定電流、電纜壓降損失的內容;---電潛泵改為潛油電泵,控制屏改為控制柜,外接引伸電纜改為引接電纜;---在選泵實例中增加了公制計算;---增加了資料性附錄本標準章條編號與APIRP11S4:2002章條編號對照(見附錄A)。為便于使用,本標準對APIRP11S4:2002還做了以下編輯性修改:---本推薦規范一詞改為本標準;---按照中文習慣對一些編排格式進行了修改;---刪除了APIRP11S4:2002的特別聲明和前言;---APIRP11S4:2002 的3.2 中1kPa(g)=6.894757psi(g)換算是錯誤的,因此將其改為1kPa(g)=0.145038psi(g)。本標準代替GB/T17386-1998《潛油電泵裝置的規格及選用》,與GB/T17386-1998相比,主要變化如下:---增加了系統設計流程,計算機選泵更加準確快捷;---減少了舉例,增加了陳述部分;---每個部件增加了校對清單;---增加了資料性附錄本標準章條編號與APIRP11S4:2002章條編號對照(見附錄A)、資料性附錄潛油電泵設計資料卡片(見附錄B)、資料性附錄資料卡片說明(見附錄C)、資料性附錄潛油電機與地面電機的對比(見附錄E)和資料性附錄變速傳動類似定律(見附錄F);---刪除了潛油電泵部件說明部分;---刪除了電纜壓降損失、流經電機表面的液體流速等工程曲線圖;---刪除了油井數據表;---刪除了泵及系統的尺寸選擇;---刪除了原標準的附錄A 曲線圖使用計量單位換算表;---增加了輔助部件,如:護罩、扶正器、Y 型工具、電纜穿越裝置等;---修改了個別部件的應用極限及影響因素。本標準的附錄D 為規范性附錄,附錄A、附錄B、附錄C、附錄E 和附錄F均為資料性附錄。本標準由全國石油鉆采設備和工具標準化技術委員會(huì )(SAC/TC96)提出并歸口。本標準起草單位:大慶油田力神泵業有限公司、勝利油田勝利泵業有限責任公司、大港油田中成機械制造有限公司。本標準主要起草人:邵永實、孟憲軍、王維、殷紅雯、張立新、吳繼華、甘玉濤、汪衛軍、陳紅。本標準所代替標準的歷次版本發布情況為:---GB/T17386-1998。
