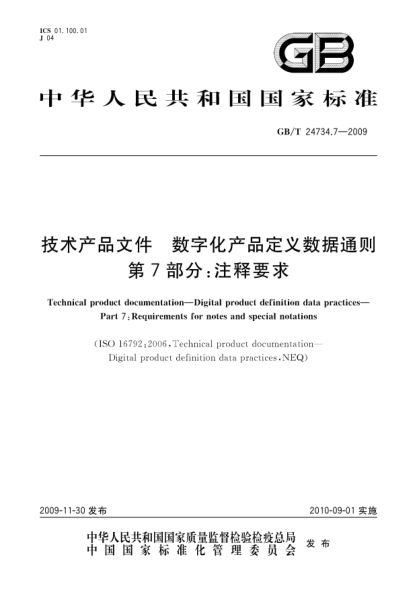

GB/T 24734.7-2009技術產品文件.數字化產品定義數據通則.第7部分:注釋要求Technical product documentation—Digital product definition data practices—Part 7:Requirements for notes and special notations

GB/T24734《技術產品文件 數字化產品定義數據通則》分為11個部分:---第1部分:術語和定義;---第2部分:數據集識別與控制;---第3部分:數據集要求;---第4部分:設計模型要求;---第5部分:產品定義數據通用要求;---第6部分:幾何建模特征規范;---第7部分:注釋要求;---第8部分:模型數值與尺寸要求;---第9部分:基準的應用;---第10部分:幾何公差的應用;---第11部分:模型幾何細節層級。本部分為GB/T24734《技術產品文件 數字化產品定義數據通則》的第7部分,規定了CAD 模型和CAD 圖形中應用注釋的具體要求。本部分是根據ISO16792:2006《技術產品文件 數字化產品定義數據通則》的第8章注釋編制而成。本部分內容與ISO16792:2006的第8章內容的一致性程度為非等效。主要技術性差異如下:---根據GB/T1031規定的犚犪和犚狕第一系列值,將ISO16792:2006的圖55中的0.7和3.1分別改為0.8和3.2,并將該圖作為圖1放入本部分。本部分由全國技術產品文件標準化技術委員會(huì )(SAC/TC146)提出并歸口。本部分起草單位:中機生產力促進中心、北京清軟英泰信息技術有限公司、北京數碼大方科技有限公司、北京艾克斯特信息技術有限公司、中國電子科技集團公司第三十八研究所、廣西玉柴機器集團有限公司。本部分主要起草人:丁紅宇、張紅旗、雍俊海、陳景玉、肖承翔、尚鳳武、陳衛東、閻光榮、溫秋生、謝正良、韓琳琳、王云峰。
