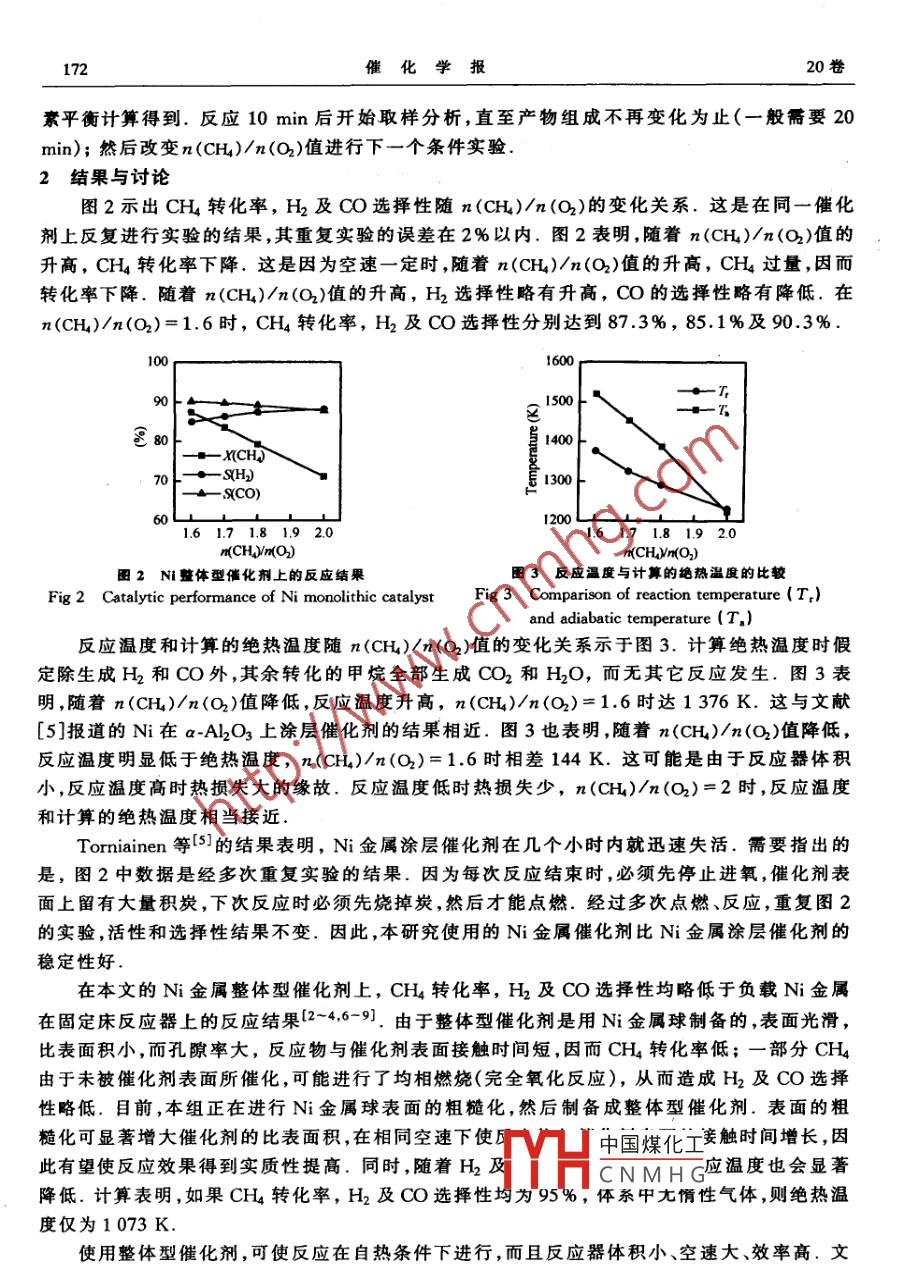

第20卷第2期催化學報1999年3月Vol. 20Chinese Journal of CatalysisMarch 1999Ni整體型催化劑大空速甲烷自熱氧化制合成氣王亞權(天津大學化工學院一碳化工國家重點實驗室,天津300072)關鍵詞鎳,整體型催化劑,甲烷,氧化,合成氣分類號0643隨著石油資源的逐漸減少,天然氣將是未來基本化學品的主要碳源.因此,天然氣的開發利用已日益受到世界范圍的廣泛重視.當前,天然氣的化工利用主要是用于生產合成氣,再由合成氣制取大量化學品,如合成氨、甲醇和烴類等.目前,工業上生產合成氣主要采用水蒸氣催化重整工藝.該工藝的缺點是:強吸熱反應,而且為了防止催化劑積炭,需要使用高水碳比,能耗高,投資大另外,所得合成氣n(H2)/n(CO)=3,不適于某些重要的后續過程,如甲醇和烴類的合成.為克服這些缺點,正在不斷采用水蒸氣重整接二段氧化法,但這一過程投資和能耗也比較高.進入90年代以來,天然氣部分氧化制合成氣成為人們研究的熱點1-9.這過程具有許多優點:(1)這是個放熱反應,能耗低;(2)放熱量小,反應溫度低,容易控制;(3)反應生成n(H2)/n(CO)=2的合成氣,可直接用于甲醇及烴類的費-托合成等重要工業過程;(4)反應速度快,反應器體積小.從目前文獻報道,該反應主要在外加熱的流動型固定床反應器中進行. Hickman等l和路勇等{6使用整體型催化劑,從而使反應可在大空速下自熱進行由于反應是自熱進行,無須使用外加熱爐,故反應器結構簡單,易于工業化;同時,由于整體型催化劑孔隙率大,可使反應在大空速(短接觸時間)下進行,故反應器體積小,壓力降小,而生產能力高.但是,在該反應體系中,只能使用Rh和Pt等貴金屬涂層的催化劑.對于工業上有重要意義的Ni,在此反應條件下迅速失活,其原因可能是形成了NiA2O2和/或金屬的損失,本文報道使用Ni金屬球制成的整體型催化劑,甲烷部分氧化反應也可自熱進行實驗部分用∮0.8mm的Ni金屬球燒結制成∮7aK-ALO, foamRefractory materialmm×10mm的整體型催化劑.將催化劑放在兩個同樣大小的aAl2O3泡沫中間,用保溫布cHO2→→H+CO裹住一起放入∮8mm的石英管中(見圖1),先通NH3空氣,用煤氣燈外加熱點燃后,用CH4AO2逐步、直至完全置換NH3空氣,在一Monolithic catalys定的n(CH)/n(O2)比值下進行反應.在催化劑圖1整體型催化劑甲烷自熱氯化反應器后側與aAl2O3間夾一 PtRh-Pt絲作為熱電偶Fig 1 Sketch of the reactor測量溫度并作為反應溫度(反應溫度與點燃的過程或方式無關).體系中加入5%He作為內標.空速為1.6×105h-1.反應管外用絕熱材料保溫,使反應能在自熱溫度下進行空白實驗表明,在所用的空速下,熱電偶產生的活性遠小于1用102型氣相色譜儀分析,熱導池檢測器.主要分析H中國煤化工氣經冷凝除水后,CNMH量由C,H,O元收稿日期:1998-0826.王亞權:男,1961年生,博士,副教授聯系人:王亞權.Tel:(022)27406498.天津市自然科學基金資助項目,批準號983603411172化學報素平衡計算得到.反應10min后開始取樣分析,直至產物組成不再變化為止(一般需要20min);然后改變n(CH)/n(O2)值進行下一個條件實驗2結果與討論圖2示出CH轉化率,H2及CO選擇性隨n(CH)/n(O2)的變化關系.這是在同一催化劑上反復進行實驗的結果,其重復實驗的誤差在2%以?xún)?圖2表明,隨著n(CH)/n(O2)值的升高,CH4轉化率下降.這是因為空速一定時,隨著n(CH)/n(O2)值的升高,CH過量,因而轉化率下降.隨著n(CH)/n(O2)值的升高,H2選擇性略有升高,CO的選擇性略有降低.在n(CH)/n(O2)=1.6時,CH4轉化率,H2及CO選擇性分別達到873%,85.1%及90.3%-X(CHA701617181.9201.61.71.81920圖2N整體型催化劑上的反應結果圖3反應溫度與計算的絕熱溫度的比較2 Catalytic performance of Ni monolithic catalyst Fig 3 Comparison of reaction temperature (T,)and adiabatic temperature(T)反應溫度和計算的絕熱溫度隨n(CH)n(O2)值的變化關系示于圖3.計算絕熱溫度時假定除生成H2和CO外,其余轉化的甲烷全部生成CO2和H2O,而無其它反應發生.圖3表明,隨著n(CH)/n(O2)值降低,反應溫度升高,n(CH)n(O2)=1.6時達1376K.這與文獻[5]報道的N在aA2O3上涂層催化劑的結果相近.圖3也表明,隨著n(CH)/n(O2)值降低,反應溫度明顯低于絕熱溫度,n(CH)/n(O2)=1.6時相差144K.這可能是由于反應器體積小,反應溫度高時熱損失大的緣故.反應溫度低時熱損失少,n(CH)/n(O2)=2時,反應溫度和計算的絕熱溫度相當接近Torniainen等5的結果表明,Ni金屬涂層催化劑在幾個小時內就迅速失活.需要指出的是,圖2中數據是經多次重復實驗的結果.因為每次反應結束時,必須先停止進氧,催化劑表面上留有大量積炭,下次反應時必須先燒掉炭,然后才能點燃.經過多次點燃、反應,重復圖2的實驗,活性和選擇性結果不變.因此,本研究使用的N金屬催化劑比N金屬涂層催化劑的穩定性好在本文的N金屬整體型催化劑上,CH4轉化率,H2及CO選擇性均略低于負載N金屬在固定床反應器上的反應結果(2-46-9.由于整體型催化劑是用N金屬球制備的,表面光滑,比表面積小,而孔隙率大,反應物與催化劑表面接觸時間短,因而CH4轉化率低;一部分CH4由于未被催化劑表面所催化,可能進行了均相燃燒(完全氧化反應),從而造成H2及CO選擇性略低.目前,本組正在進行N金屬球表面的粗糙化,然后制備成整體型催化劑.表面的粗糙化可顯著增大催化劑的比表面積,在相同空速下使凵中國煤化工美觸時間增長,因此有望使反應效果得到實質性提高.同時,隨著H2及CNMHG應溫度也會(huì )顯著降低.計算表明,如果CH4轉化率,H2及CO選擇性均為95%,體系甲尢惰性氣體,則絕熱溫度僅為1073K使用整體型催化劑,可使反應在自熱條件下進行,而且反應器體積小、空速大、效率高.文2期王亞權:Ni整體型催化劑大空速甲烷自熱氧化制合成氣173獻[5]報道,在這一體系中只能使用Rh和Pt等貴金屬涂層催化劑.對于工業上有重要意義的Ni,在此反應條件下迅速失活.本文的結果表明,在Ni金屬整體型催化劑上能進行甲烷自熱氧化制合成氣反應,在所考察的反應時間內催化劑比較穩定.這樣,完全可以避免使用Rh和Pt等貴金屬.雖然Ni金屬整體型催化劑中Ni的用量很大,但同Rh和Pt等貴金屬相比,成本仍然很低,該體系具有良好的應用前景關于大空速(短接觸時間)下反應進行的機理,如何最大限度地避免均相燃燒反應以及整體型催化劑的空隙率、反應條件等諸多因素對反應的影響,尚需要進一步研究參考文獻1 Hickman D A, Schmidt L D, Science, 1993, 259: 343; J Catal, 1992, 138(1): 2672 Ashcroft AT, Cheetham AK, FoordJS et al. Nature(London), 1990, 344(6264): 3193 Dissanayake D, Rosynek M P, Kharas K CC et al. J Catal, 1991, 132(1):117Rajput A M, Prabhakar B. J Catal, 1993, 139(1): 3265 Tormiainen P M, Chu X, Schmidt L D. J Catal, 1994, 146(1):16路勇,鄧存,丁雪加等.催化學報,1996,17(1):287儲偉,劉晰,于作龍等,天然氣化工,1998,23(3):298曹立新,陳燕馨,李文釗等.天然氣化工,1996,21(4):19褚衍來,李樹本,林景治等.催化學報,1996,17(3):207AUTOTHERMIC PARTIAL OXIDATION OF METHANE TOSYNGAS OVER NI MONOLITHIC CATALYSTWang YaquanState Key Laboratory of C Chemical Technology, School of Chemical EngineeringTianjin University, Tianjin 300072)Abstract A Ni monolithic catalyst of 10 mm long and 7 mm in diameter was prepared by sintering Ni spheres and studied in the partial oxidation of methane to syn-gas. It is demonstrated that the partial oxidation of methane to syngas can be carriedout on the Ni metal monolithic catalyst under autothermic conditions and the catalystshows higher stability. At n(CH4)/n(o2)=1.6, methane conversion of 87. 3% andelectivity of 85. 1% for H2 and 90.3 for CO were obtained. The use of monolithiccatalyst makes it possible to carry out the autothermic partial oxidation of methanewith high gas hour space velocity and no external furnace is neededKey words nickel, monolithic catalyst, methane, oxidation, syngas(Ed WGzh)中國煤化工CNMHG
