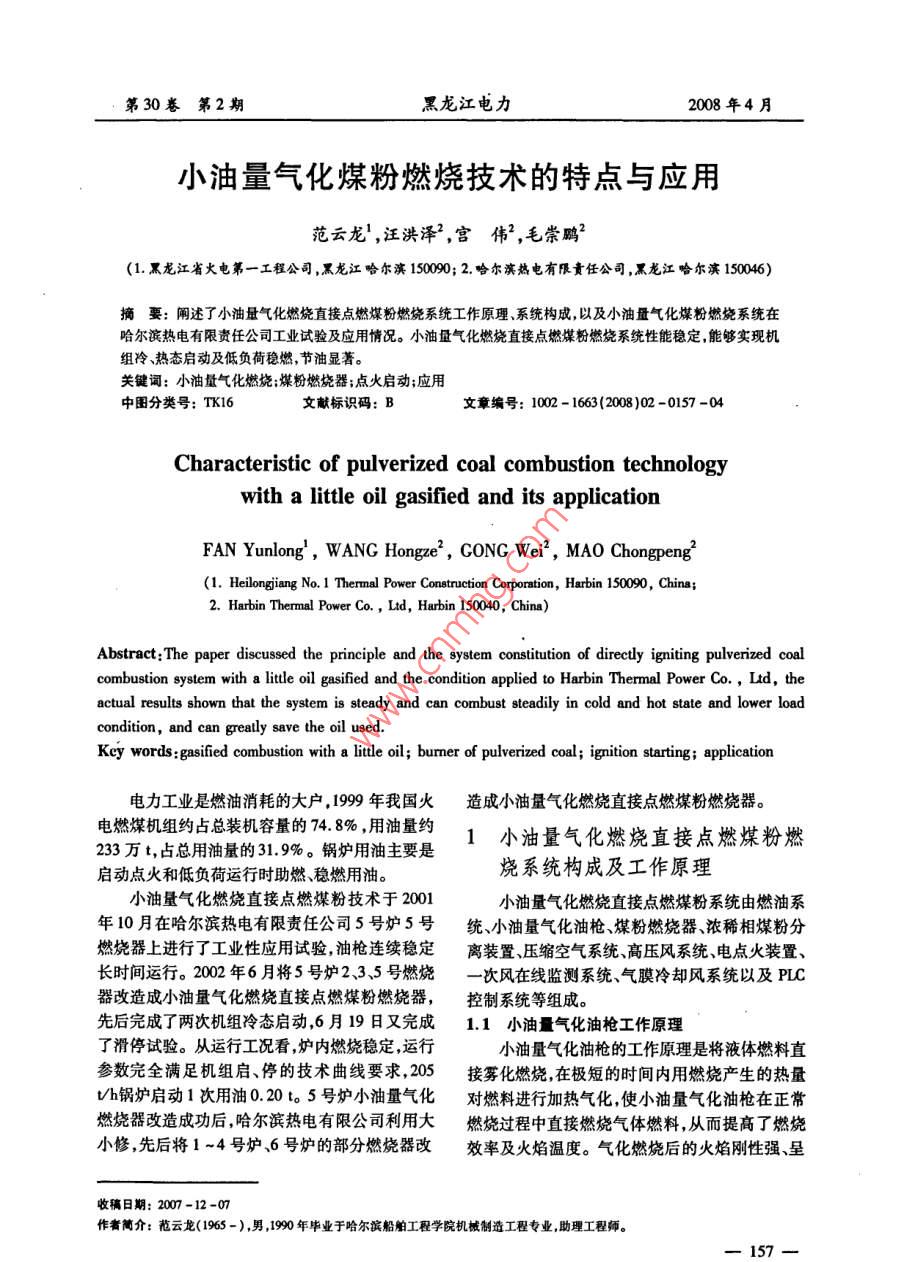

小油量氣化煤粉燃燒技術的特點與應用

第30卷第2期黑龍江電力2008年4月小油量氣化煤粉燃燒技術的特點與應用范云龍' ,汪洪澤”,宮偉”,毛崇鵬(1.黑龍江省火電第一工程公司,黑龍江哈爾濱150090; 2.哈爾濱熱電有限責任公司,黑龍江哈爾濱150046)摘要: 闡述了小油量氣化燃燒直接點燃煤粉燃燒系統工作原理、系統構成，以及小油量氣化煤粉燃燒系統在哈爾濱熱電有限責任公司工業試驗及應用情況。小油量氣化燃燒直接點燃煤粉燃燒系統性能穩定,能夠實現機組冷、熱態啟動及低負荷穩燃,節油顯著。關鍵詞:小油量氣化燃燒;煤粉燃燒器;點火啟動;應用中圖分類號: TK16文獻標識碼: B文章編號: 1002 - 163(2008)02 -0157 -04Characteristic of pulverized coal combustion technologywith a little oil gasified and its applicationFAN Yunlong' , WANG Hongze2 , CONG Wei? , MAO Chongpeng'(1. Heilongjiang No. 1 Thermal Power Construction Corporntion, Harbin 150090, China;2. Harbin Thermal Power Co. , Ltd, Hurbin 150040, China)Abstract:The paper discussed the principle and the system constitutin of directly igniting pulverized coalcombustion system with a litle oil gasifed and the condition applied to Harbin Thermnal Power Co., Ltd, theactual results shown that the system is steady and can combust steadily in cold and hot state and lower loadcondition, and can grealy save the oil used.Key words:gasified combustion with a lttle oil; burmer of pulveried coal; ignition starting; application電力工業是燃油消耗的大戶, 1999年我國火造成小油量氣化燃燒直接點燃煤粉燃燒器。電燃煤機組約占總裝機容量的74.8% ,用油量約1小油量氣化燃燒直接點燃煤粉燃233萬t,占總用油量的31.9%。鍋爐用油主要是啟動點火和低負荷運行時助燃、穩燃用油。燒系統構成及工作原理小油量氣化燃燒直接點燃煤粉技術于2001小油量氣化燃燒直接點燃煤粉系統由燃油系年10月在哈爾濱熱電有限責任公司5號爐5號統、小油量氣化油槍煤粉燃燒器、濃稀相煤粉分燃燒器上進行了工業性應用試驗,油槍連續穩定離裝置、壓縮空氣系統高壓風系統、電點火裝置、長時間運行。2002 年6月將5號爐2、3.5號燃燒一次風在線監測系統、氣膜冷卻風系統以及PLC器改造成小油量氣化燃燒直接點燃煤粉燃燒器，控制系統等組成。先后完成了兩次機組冷態啟動,6月19日又完成1.1 小油量氣化油槍工作原理了滑停試驗。從運行工況看，爐內燃燒穩定,運行小油量氣化油槍的工作原理是將液體燃料直參數完全滿足機組啟、停的技術曲線要求,205接霧化燃燒,在極短的時間內用燃燒產生的熱量Vh鍋爐啟動1次用油0.20 t。5號爐小油量氣化對燃料進行加熱氣化,使小油量氣化油槍在正常燃燒器改造成功后,哈爾濱熱電有限公司利用大燃燒過程中直接燃燒氣體燃料,從而提高了燃燒小修,先后將1~4號爐、6號爐的部分燃燒器改效率及火焰溫度。氣化燃燒后的火焰剛性強、呈收稿日期: 20070 -12-07作者簡介:范云龍(1965 -) ,男,99年畢業于哈爾濱船舶工程學院機械制造工程專業,助理工程師。-157-Vol. 30, No.2Heilongjiang Electric PowerApr. 2008完全透明狀,根部為藍色高溫火焰,中間及尾部為透明紅色火焰?；鹧鏈囟葹? 500~2000 C,與高溫等離子體極為相似。小油量氣化油槍結構如圖1所示。12181415圖2煤粉燃燒器簡圄冷卻技術,用稀相一次風冷卻一-次燃燒室壁面,用引自送風機出口的壓力風冷卻二次燃燒室壁面。18 191617-2工業性應用試驗研究1一進油管: 2-一儲存器: 3-調節閥: 4一機箱;哈爾濱熱電有限責任公司有6臺鍋爐,其中- ;風量調節閥: 9-二次進風管: 10-爐口固1.2.3號爐為230Vh、倉儲式、熱風送粉、四角切定蓋: 11一通風道風帽: 14-燃燒室: 15-氣化器: 16- 特接帽:圓煤粉爐,4、5號爐為205 Vh、倉儲式、乏氣送粉、17一儀表: 18- 連接管: 19一噴嘴后墻旋流燃燒器煤粉爐,6號爐為410 Vh、倉儲圖1小油量氣化油槍結構簡圖式、熱風送粉、四角切圓煤粉爐。試驗選擇在5號由于小油量氣化油槍出力小(20 kg/h) ,燃燒爐上進行。5號爐為HC -410/100 -6型燃油鍋產生的熱量有限,油火焰極易被速度較高的冷-一爐,油改煤后出力為205 Vh煤粉爐，采用鋼球磨次風粉吹滅，因此為保持油火焰穩定,采用了油火煤機、中間儲倉式制粉系統,共有6只燃燒器(下焰穩定技術。排布置4只旋流燃燒器,上排布置2只旋流燃燒壓縮空氣的作用是對燃油進行霧化。由于壓器),鍋爐配有4只油槍(上、下排各2只油槍)，縮空氣流速較高,可將燃油擊碎至超細油滴,易于用于鍋爐啟動和低負荷穩燃。完全燃燒。2.1燃燒系統改造方案高壓風的作用是為油燃燒提供氧。該改造方案是將小油量氣化燃燒直接點燃煤1.2小油量 氣化燃燒直接點燃煤粉燃燒器粉燃燒器安裝在5號爐的2、3、5號燃燒器上,原小油量氣化燃燒直接點燃煤粉燃燒器由一次一、二次風粉系統不變,拆除原有的點火助燃油燃燒室、二次燃燒室、周界二次風組成,其結構簡槍,在原燃燒器人口前第-一個45°彎頭上安裝彎圖見圖2。小油量氣化燃燒直接點燃煤粉燃燒器頭離心分離裝置,將煤粉進行濃淡分離。與常規煤粉燃燒器的主要區別是煤粉在小油量氣為了防止結焦,在小油量氣化燃燒直接點燃化燃燒直接點燃煤粉燃燒器簡體內被高溫油火焰點燃并燃燒，向爐內噴出高溫火焰;煤粉在噴出常123規煤粉燃燒器后被回流的高溫煙氣點燃。一次燃燒室的作用:一次風粉混合物經濃淡分離后,濃相煤粉進入一次燃燒室與氣化燃燒生成的高溫火焰混合,析出揮發分并著火燃燒。二次燃燒室的作用:稀相煤粉進入二次燃燒室與濃相著火燃燒的煤粉混合并被點燃,將點燃的煤粉火焰噴人爐膛,火焰長度可達5 m。I|周界二次風的作用:冷卻二次燃燒室壁面,防56. LJ止燃燒器燒損和結焦。由于煤粉燃燒在燃燒器簡體內進行,燃燒器1-氣化油槍宣: 2蓄熱體; 3-- -次燃繞室: 4- 二次燃燒室:簡體內煙氣溫度為1000C左右,如金屬壁面冷5風膜進風門: 6冷卻風管道: 7- -風膜間: 8稀相室卻效果不好，容易造成燃燒器超溫燒損。為了防圈3小油量氣化燃燒器簡圉止燃燒器發生燒損現象,在燃燒器上采用了氣膜-158一第30卷第2期黑龍江電力2008年4月煤粉燃燒器簡壁設置了三級風膜冷卻,能起到防，燃燒器 的煤粉著火影響較大,- :次風速過高將導結焦抗燒損作用，同時補充二次風室燃燒氧量。致煤粉著火推遲,燃燒不穩;一次風速偏低則容易風膜由空氣預熱器人口壓力冷風提供,風量大小造成燃燒器燒損及一次風管積粉或堵管。因此，由風門控制。點火一次風速的合理選擇對小油量氣化直接點燃2.2 小油量氣化燃燒系統的構成煤粉燃燒器的煤粉穩定燃燒至關重要。根據試驗小油量氣化燃燒器系統由燃油系統、小油氣數據,鍋爐冷態啟動時的一次風速應為20 ~24化油槍、壓縮空氣、高壓風、點火裝置和控制系統m/s。等組成。3.2 煤粉濃度對煤粉著火特性的影響燃油系統由小油箱、油泵、手動閥及電磁閥、煤粉濃度高有利于煤粉點燃著火，但煤粉濃管道等組成。油壓為0.4 ~0.6 MPa,出力為20度太高會(huì )使點火初期氧量補充不足,不完全燃燒kg/h。增加,容易造成一一次風管積粉燒損。因此煤粉濃小油量氣化油槍安裝在原油槍φ219管內，度的選擇對保證小油量氣化燃燒器的長期穩定投前端配長度280mm特制保溫磚,保溫磚內有一-運至關重要。根據試驗數據,一次風速為23 m/s個帶錐度圓孔,能夠保證燃油氣化所需熱量及氣的冷態啟爐過程,給粉機轉速應保持在500 r/min化火焰穩定。以上。壓縮空氣系統由空氣壓縮機、手動閥、電磁3.3二次風對煤粉著火特性的影響閥、管道等組成。壓縮空氣壓力為0. 25 ~0.3在鍋爐冷態啟動初期，由于爐膛溫度和一次MPa。高壓風系統引自高壓風機,壓頭為5000 Pa,. 風溫度很低, 提前摻人二次風不但起不到助燃作風量為3 000 m'/h,二次風管采用φ76 x3鋼管。用,而且降低了火焰溫度,使燃燒不穩定。因此，點火裝置采用高壓自動點火裝置,直接點燃在鍋爐冷態啟動初期,為了保持煤粉燃燒穩定性,燃油。必須將二次風全關。在鍋爐點火30 ~45 min后,為了提高煤粉燃燒的經濟性,可逐漸開大二次風2.3監測與控 制系統控制系統與FSSS聯接,實現燃油速斷功能。擋板開度,二次風擋板開度由20%開大到80%。該控制系統采用德國西門子公司ST- 200系列可4冷態啟動過程中鍋爐升溫升壓曲.編程控制器( PLC)作為監控核心，用中達-斯米線測試克公司的HITECH系列觸摸屏作為人機界面,兩者之間由通訊口( RS485)交換數據,在觸摸屏上5號鍋爐在2、3、5號小油量氣化直接點燃煤顯示采集的數據,發出控制命令。監測與控制系粉燃燒器改造完成后,于2002年6月11日和6統能實現過程的啟、停,以及過程參數(壓力、溫月19日進行了兩次冷態啟動。度、風速等)采集與監測、安全保護與聯鎖,確保第- -次冷態啟動:6月11日14時投入2、3、5系統安全,并能夠記錄過程參數。為了保證點火號小油量氣化油槍;14時10分投人2號給粉機,過程的穩定進行,防止送粉- -次風速過高、著火不鍋爐開始升溫升壓;14時40分投入3號給粉機。穩定及送粉-次風速過低造成堵粉,在2、3號噴17時45分,汽溫升至408C汽壓升至3.15MPa燃器對應的一次風管上安裝風速在線測量系統，時,由于省煤器出口溫度插座泄漏必須停爐處理，因此停止2、3號給粉機運行，停爐降壓處理實時測量- -次風管內風速。為了在點火過程或低負荷穩燃期間,監測點缺陷。第二次冷態啟動:6月19日9時投入2.3號火燃燒器壁面溫度變化,在燃燒器壁面安裝了4小油量氣化油槍,9時7分投入2號給粉機運行，個壁溫測點,實時監測--、二次燃燒室壁面溫度，鍋爐開始升溫升壓,9時30分投人3號給粉機運及時調整氣膜冷卻風量,防止燒損燃燒器。行,11時汽機開始沖轉暖機,11時43分汽機定速3鍋爐啟動過程中存在的問題并列帶負荷,13時40分鍋爐停油全燒煤粉。6月11日鍋爐啟動的鍋爐升溫、升壓曲線見3.1一次風速對煤粉著 火特性的影響一次風速的高低對小油量氣化直接點燃煤粉圖4、圖5。一159一Vol. 30,No. 2Heilongjiang Electric PowerApr. 2008500各臺爐上應用,主要是解決冷爐啟動時的煤粉來ρ 400~源問題。鍋爐冷態啟動時沒有熱風不能制粉,粉300倉中沒有煤粉,1 ~3號爐有輸粉機,6號爐兩套制200粉系統之間有輸粉機,和其它爐之間沒有輸粉機。1~3爐帶廠用電,常年保證有兩臺爐運行,因此第三臺爐冷態啟動時可以從其它爐輸粉。經現場時聞/min分析,在6號爐甲制粉系統和5號爐乙制粉系統圖45 號鍋爐升溫曲線之間架設輸粉機,在1臺100 MW機組運行時啟。動另一臺機組,可從鄰爐輸粉。6.2油系統的改造在5號爐試驗時,采用油箱、油泵向小油量氣B3化油槍供油,由于現場溫度高，油箱內存放柴油不符合防火規定，每次啟爐向小油箱內注油也不方0255075100125150175200225便,因此對現場原有油系統進行了改造,利用回油時間/min管道作為小油量氣化系統的供油管道。油系統的;供回油從1號爐至6號爐,在6號爐回油管道上圈55 號鍋爐升壓曲線加人1個調節門,關小調節門,將回油管道壓力降從2次鍋爐升溫升壓試驗看出,鍋爐升溫升到0.6 MPa,能滿足1 ~6號爐使用小油量氣化系壓速度能夠滿足鍋爐啟動的需要。鍋爐冷態啟動統,解決了小油泵和現場放置油箱防火的問題。至并列消耗的輕柴油量為200 kg,每次啟動可節消除了小油泵跳閘和油箱油位調整的問題，大油約大量燃油。，槍和小油量點火系統同時備用,操作便捷,迅速，5與使用常規油槍的經濟性和安全回油系統可同時滿足多臺爐啟爐使用。7結束語性對比分析小油量氣化直接點燃煤粉燃燒器在5號鍋爐哈爾濱熱電有限責任公司在1 ~6號爐應用上每次啟動可節約柴油7~8 t。在試驗期間,利推廣小油量氣化燃燒直接點燃煤粉燃燒器得出如用小油量氣化直接點燃煤粉燃燒器啟動機組與使下結論:用油槍相比,爐膛火焰明亮，能見度較高,燃燒比a.能夠直接點燃煤粉,燃燒穩定,燃燒器不結較完全,未發現鍋爐尾部出現二次燃燒、煙溫升焦、不燒損,達到鍋爐少油啟動的目的。高爐內燃燒不穩的滅火現象。主汽溫升平穩,受.b.小油量氣化油槍的出力為18 ~20 kg/h,每熱面壁溫未出現超溫現象，啟動時間與燃油基本次啟動耗油僅為200 kg。一致。c.在鍋爐冷態啟動過程中,點火- -次風速為 .另外,采用油槍啟動鍋爐時,為防止未完全燃20 ~ 24 m/s,煤粉燃燒穩定,火焰明亮。燒油滴污染除塵器電極,除塵器只能在撒掉油槍d.完全能夠使鍋爐在冷態下啟動并列,啟動后投運,這樣啟動期間大量的較黑粉塵未經處理時間與用常規油槍的相同。排入大氣,造成環境污染。采用小油量氣化直接e.在機組低負荷運行工況下,可以實現機組點燃煤粉燃燒器時,鍋爐在開始啟動時即可投入少油穩燃運行。電除塵器,大大減少了粉塵的排放。f.鍋爐在開始啟動時就可以投入電除塵器，大大減少了粉塵排放。6應用時對原有設備進行的改造6.1煤粉來源(編輯侯世賽)小油量氣化燃燒直接點燃煤粉燃燒器技術在一160-
