水煤漿棒磨機鋼棒裝填量工業(yè)實(shí)驗

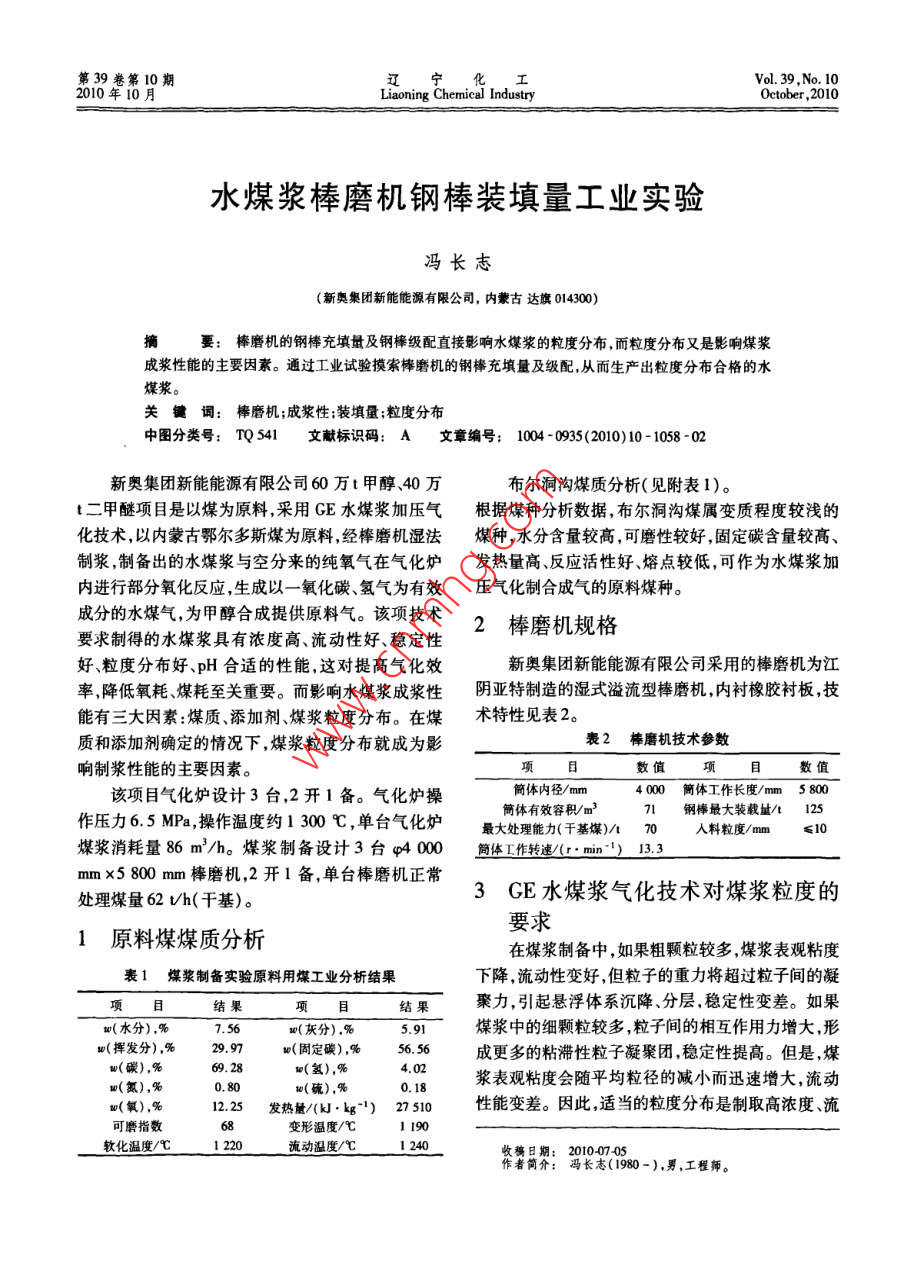

第39卷第10期遼Vol 39. No 102010年10月Liaoning Chemical IndustryOctober- 2010水煤漿棒磨機鋼棒裝填量工業(yè)實(shí)驗馮長(cháng)志(新奧集團新能能源有限公司,內蒙古達旗014300)摘要:棒磨機的鋼棒充填量及鋼棒級配直接影響水煤漿的粒度分布而粒度分布又是影響煤漿成漿性能的主要因素。通過(guò)工業(yè)試驗摸索棒磨機的鋼棒充填量及級配從而生產(chǎn)出粒度分布合格的水煤漿。關(guān)鍵詞:棒磨機;成漿性;裝填量;粒度分布中圖分類(lèi)號:TQ541文獻標識碼:A文章編號:1004-0935(2010)10-1058-02新奧集團新能能源有限公司60萬(wàn)t甲醇、40萬(wàn)布爾洞溝煤質(zhì)分析(見(jiàn)附表1)。t二甲醚項目是以煤為原料,采用GE水煤漿加壓氣根據煤種分析數據,布爾洞溝煤屬變質(zhì)程度較淺的化技術(shù),以?xún)让晒哦鯛柖嗨姑簽樵?經(jīng)棒磨機濕法煤種,水分含量較高,可磨性較好,固定碳含量較高制漿制備出的水煤漿與空分來(lái)的純氧氣在氣化爐發(fā)熱量高反應活性好、熔點(diǎn)較低,可作為水煤漿加內進(jìn)行部分氧化反應,生成以一氧化碳、氫氣為有效壓氣化制合成氣的原料煤種。成分的水煤氣,為甲醇合成提供原料氣。該項技術(shù)2棒磨機規格要求制得的水煤漿具有濃度高、流動(dòng)性好、穩定性好、粒度分布好、pH合適的性能,這對提高氣化效新奧集團新能能源有限公司采用的棒磨機為江率,降低氧耗煤耗至關(guān)重要。而影響水煤漿成漿性陰亞特制造的濕式溢流型棒磨機,內襯橡膠襯板技能有三大因素:煤質(zhì)、添加劑煤漿粒度分布。在煤術(shù)特性見(jiàn)表2質(zhì)和添加劑確定的情況下,煤漿粒度分布就成為影表2棒磨機技術(shù)參數響制漿性能的主要因素。數值項目數值該項目氣化爐設計3臺,2開(kāi)1備。氣化爐操筒體內徑/mm4000簡(jiǎn)體工作長(cháng)度/mm5800作壓力65MPa操作溫度約1300℃,單臺氣化爐最大處理能力(干基煤)/17人料教度/m≤0煤漿消耗量86m3/h。煤漿制備設計3臺q000筒體工作轉速(r:min-)13.3mmⅹ5800mm棒磨機,2開(kāi)1備,單臺棒磨機正常處理煤量62th(干基)。3CE水煤漿氣化技術(shù)對煤漿粒度的1原料煤煤質(zhì)分析要求在煤漿制備中,如果粗顆粒較多,煤漿表觀(guān)粘度表1煤漿制備實(shí)驗原料用煤工業(yè)分析結果下降,流動(dòng)性變好,但粒子的重力將超過(guò)粒子間的凝項目聚力,引起懸浮體系沉降、分層,穩定性變差。如果(水分)%7.56(灰分)%591煤漿中的細顆粒較多,粒子間的相互作用力增大,形以(揮發(fā)分),%23.9以(固定碳),%56.56成更多的粘滯性粒子凝聚團,穩定性提高。但是,煤w(碳),%w(氮),%0.801(硫),%0.18漿表觀(guān)粘度會(huì )隨平均粒徑的減小而迅速增大,流動(dòng)如(氧),%1225發(fā)熱量/(k·kg1)27性能變差。因此,適當的粒度分布是制取高濃度、流可磨指數變形溫度/℃l190軟化溫度/℃流動(dòng)溫度/℃律同界:2(1,王程年第39卷第10期馮長(cháng)志:水煤漿棒磨機鋼樟裝瘭量工業(yè)實(shí)驗1059動(dòng)性好、穩定性好的水煤漿的根本保證。表4裝填33t鋼棒試驗煤漿數據GE公司提供的PDP中,要求煤漿的粒度分布煤量粒度分布如表3。/(t·h1)分數,%C表3GE公司PDP中要求的粒度分布2059.989557.1680.5049,1133.0826.372558.529557.2081.3650.6633.4926.54粒徑/目通過(guò)率,%59749417.2177.2046.3631.4825.658404.2第2階段試驗第2次試驗裝填鋼棒37t,3種鋼棒的裝填級配為2.9:4.2:2.9,鋼棒填數量如下為了滿(mǎn)足CE水煤漿氣化工藝要求的水煤漿粒5800u38047根,65×580103根,0X75×580裝填70t鋼棒試驗煤漿數據度分布要求,首先要解決的是棒磨機的鋼棒充填量煤量粒度分布和鋼棒級配。為此,進(jìn)行了粒度分布與棒磨機的鋼(·h)40目100目200目棒充填量及鋼棒級配工業(yè)試驗3558.4613957.2191.0259.4038.4729.564棒磨機鋼棒裝填量和級配調整工業(yè)4559.64168170384.0052.1734.8427.476059.8813716.8981.2248.6831.0723.96化試驗此次試驗利用3臺棒磨機中第2臺設計鋼棒43第3階段試驗型號分別為:q75×5800、q65×5800、q50×5800。第3次試驗裝填鋼棒26t,3種鋼棒的裝填級配使用陜丙渭河化工科技有限公司W(wǎng)HT-2型添加為3:4:3,鋼棒裝填數量如下劑,添加劑的加人量為干煤質(zhì)量的03%(添加劑的φ75×5800:43根,q65×5800:61根,950加入比例按原液濃度30%計算)。3種規格鋼棒充5800:97根。裝級配依據以往生產(chǎn)經(jīng)驗約為3:4:3,需要根據表6裝填96t鋼棒試驗煤漿數據實(shí)際煤種在實(shí)驗過(guò)程中調整。鋼棒的裝填量也要在(1)分數,%p粒度分布實(shí)驗中摸索,分階段增加。5559,4611417.2392.4661.5841.1734,194.1第I階段試驗6559.9711387.1691.5060.4640.5732.21第1次試驗裝填鋼棒33t,3種鋼棒的裝填級配9.431207.1490.9960.9340.7331.37為3.2:4.1:2.7鋼棒裝填數量如下甲75×580521,965×580083根8,950×5結論800:98根。實(shí)驗結果表明,該棒磨機總裝鋼棒量96t,3種試驗3種負荷煤量數據見(jiàn)表4。鋼棒的裝填級配為3:4:3時(shí),煤漿粒度分布、濃度由表4可知,3種負荷煤漿的濃度、粘度都符合和粘度都較為適合工業(yè)生產(chǎn)的要求投煤量達到最要求,但粒度分布不符合要求。煤量20h粒度明大設計要求70th(干基),能夠滿(mǎn)足GE水煤漿加顯偏粗,故需繼續增加鋼棒量,同時(shí)需調整鋼棒級配壓氣化要求。(增加65鋼棒比例)。Determination of Filling Volume and Grade Distribution of Steel Bar in Coal grinderFENG Chang-zhENN Energy Chemical Company, Daqi 014300, ChinaAbstract: Filling volume and grade distribution of steel bar in coal grinder have a direct influence on size distribution of slurry that de-termines slurry quality. Slurry with the proper size distribution was produced by adjusting filling volume and grade distribution.Key words: Rod Mill; Slurry quality Filling volume; Size distribution
