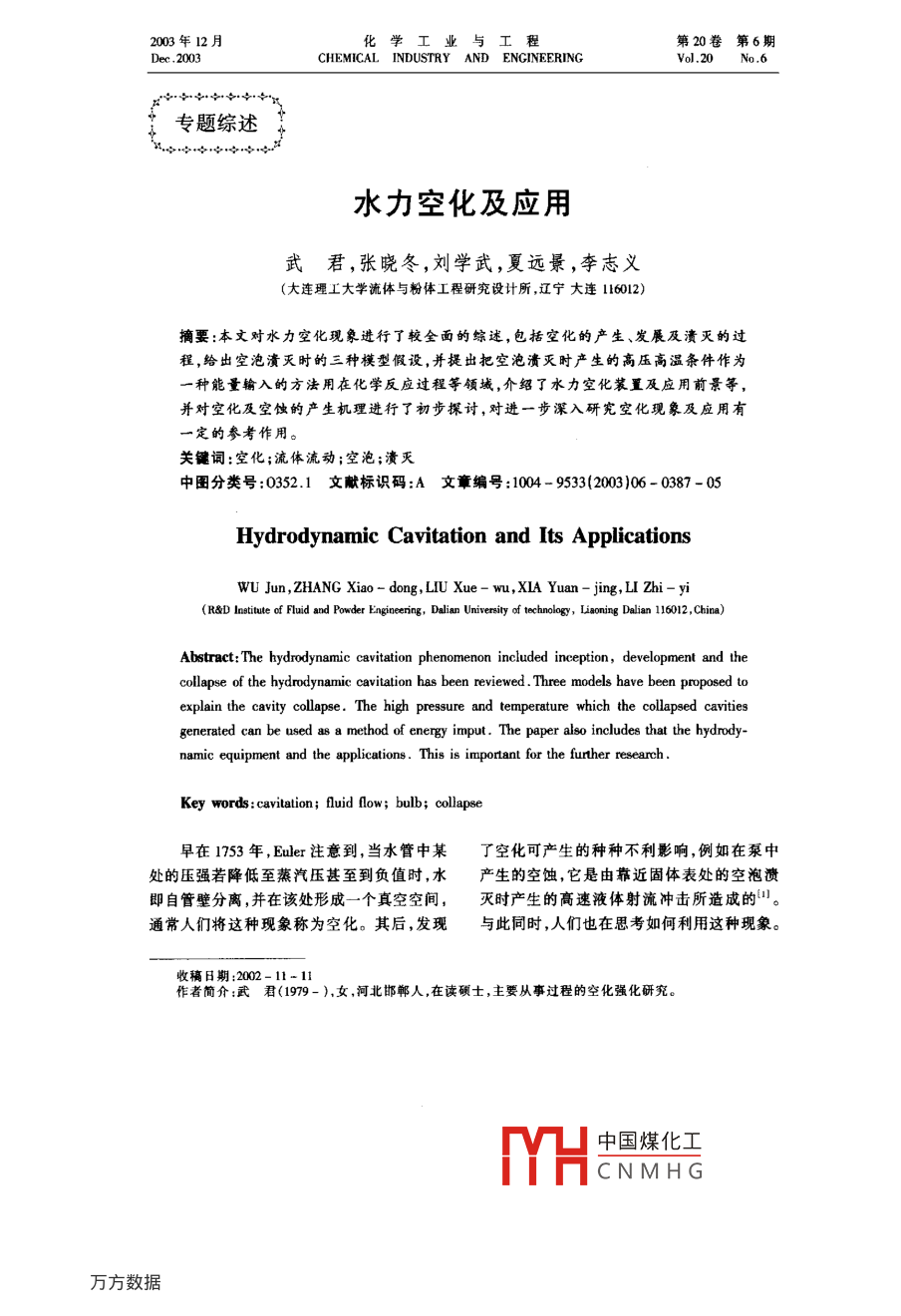

水力空化及應用

200年12月化學工業與工程第20卷第6期Dec,2003CHEMICAL INDUSTRY AND ENGINEEVol 20 No 6專題綜述水力空化及應用武君,張曉冬,劉學武,夏遠景,李志義(大連理工大學流體與粉體工程研究設計所,遼寧大連116012)摘要:本文對水力空化現象進行了較全面的綜述,包括空化的產生、發展及潰滅的過程,給出空泡潢滅時的三種模型假設,并提出把空泡潰滅時產生的高壓高溫條件作為種能量輸入的方法用在化學反應過程等領域,介紹了水力空化裝置及應用前景等,并對空化及空蝕的產生機理進行了初步探討,對進一步深入研究空化現象及應用有定的參考作用。關鍵詞:空化;流體流動;空泡;潰滅中圖分類號:0352.1文獻標識碼:A文章編號:1004-9533(2003)06-0387-05Hydrodynamic Cavitation and Its applicationsWU Jun, ZHANG Xiao-dong, LIU Xue-wu, XIA Yuan-jing, LI Zhi-yi(R&D lnstitute of Fluid and Powder Engineering, Dalian University of technology, Liaoning Dalian 116012, China)collapse of the hydrodynamic cavitation has been reviewed. Three models have been proposed toexplain the cavity collapse. The high pressure and temperature which the collapsed cavitiesgenerated can be used as a method of energy imput. The paper also includes that the hydrodynamic equipment and the applications. This is important for the further researcKey words: cavitation; fluid now; bulb; collapse早在1753年, Euler注意到,當水管中某空化可產生的種種不利影響,例如在泵中處的壓強若降低至蒸汽壓甚至到負值時,水產生的空蝕,它是由靠近固體表處的空泡潰即自管壁分離,并在該處形成一個真空空間,滅時產生的高速液體射流沖擊所造成的通常人們將這種現象稱為空化。其后,發現與此同時,人們也在思考如何利用這種現象收稿日期:2002-11-11作者簡介:武君(1979-),女,河北邯鄲人,在讀碩士,主要從事過程的空化強化研究。中國煤化工CNMHG化學工業與工程2003年12月最初人們利用超聲波發生裝置來產生空化,就會(huì )首先在該處發生,這里的空化數稱為臨并把空化現象中空泡潰滅時產生的高聚能量界空化數或初生空化數;2)可以描述設備對作為一種對化學反應過程的能量輸入的方空化破壞的抵抗能力。各種水利機構都有相取得了很大進展。在實驗室范圍內,應的C值,C值越低,說明空化所需的壓力研究人員利用空化所產生的局部超高溫和超將越大,該設備抵抗空化破壞的能力越強;3)高壓來促進化學反應,表面除垢等。超聲空衡量不同流場空化現象的相似性。在Re化的最大弊端是難以實現工業化。人們開數,F數,W數等相似準數相等的情況下始研究另一種產生空化的方法,即水力空化。當兩種流動狀態的空化數相等時,可以認為水力空化現象發生在很多場合,例如在有其空化現象也相似管徑急劇變化的管道中,水力機械中等。在研1.2空化的發展究中,水力空化現象通常這樣實現:流體流過空化發生的過程可以分為以下幾個階個限流區域(如幾何孔板,文丘里管等)時產段6。初始空化:在初始空化階段,只有極微生壓降,當壓力降至蒸汽壓甚至負壓時,溶解小的氣泡出現,邊界層也沒有明顯的分離現在流體中的氣體會(huì )釋放出來,同時流體汽化而象;片狀空化:這時空化數降低開始出現連續產生大量空化泡空泡在隨流體進一步流動的氣相,從外形上看,片狀空化像手指;云狀空過程中,遇到周?chē)膲毫υ龃髸r(shí),體積將急劇化:空化數進一步降低,出現大量空化泡,有縮小直至潰滅?？张轁邕^(guò)程發生的瞬間(微大團白霧狀;超空化:它是空化泡發展的最后秒級)會(huì )產生極高的壓強和溫度。階段,壓力降至極低。最后隨著壓力的恢復空泡潰滅1空化的產生及發展空泡潰滅是一個極其復雜的物理過程至于為何在潰滅時能夠產生如此高的能量1.1空化數目前尚缺乏較權威的解釋,將多個空化泡枧空化數是描述空化初生和空狀態的一個為泡群來研究,至今對空泡群潰滅過程有如重要參數,其定義為下幾個模型:單個空化泡潰滅的沖擊波疊C;=(P2-P,)/5加成一個單個的高強度的破壞性沖擊波;多個空化泡同時發生潰滅構成一個巨大的沖擊式中,P2—流體的恢復壓力,Pq-波;基于能量傳遞的觀點潰滅的空泡將能量蒸汽壓力,P—流體的密度,"——限流區傳遞給未破裂的。外部空泡的破裂導致其周域的平均流速?lài)植繅毫υ黾?這個壓力使其內部空泡破空化數主要有以下幾個特點:空化數裂。因此,單個空泡的潛在破壞性或潰滅壓與管中的流體速度是獨立的,和孔的尺寸有力沿空化群中心逐漸增加。第三種模型更適定的關系;空化數隨R(B=dD,d是限流于解釋現有的空泡潰滅時的情形。蔡悅斌區域的直徑,D是管徑)線性增加;實際的空等研究發現,在柔性和剛性壁面附近,空化化現象一般發生在空化數為1至2.5之間,泡的潰滅形態也是不同的。在自由液面附隨著空化數的減小,空化越發劇烈。近,空化泡與自由液面的相互作用是很明顯空化數有以下幾個方面的意義。1)空的,當泡潰滅時,泡面有加速射流形成,自由化初生和衡量空化強度。當流場內的最低壓液面有顯著的突起,泡心下移,有遠離自由面力達到空泡不穩定的臨界壓力時,空化現象之趨勢。在固壁面附近,空化泡在潰滅時將中國煤化工CNMHG第20卷第6期武君等:水力空化及應用形成柱狀射流,射流方向指向壁面,泡心下解,而可能還保持氣相狀態。移,有靠近固壁面之趨勢,同時泡離壁面較遠形成的射流較強因為此時泡的射流形成較3湍流與空化現象完整,能量可集中于射流部分。距離近時,壁面阻礙了泡的射流發展?？梢?jiàn)在泡離固壁面空化現象伴有湍流。在通常的水力空化遠時流體將緩和射流沖擊,破壞作用反而現象中,產生的是小振幅、高頻率的壓力脈小,近時破壞作用要大一些,這一點可以解釋沖。而在超聲空化現象中,產生的壓力是短空泡對固體表面的剝蝕現象。暫的而更劇烈。試驗發現,若增大水力空化中的湍流條件,它的空化特點更類似于超聲2空化機理條件下所產生的現象,所以有人就提出這樣的設想,即設計一種用于超聲化學的水力空固體壁面的空蝕破壞機理有機械作用、化反應器該反應器具備兩種空化反應的特化學腐蝕作用電化學作用和熱作用等幾種點:水力空化裝置結構簡單和易控制又有超情況。李根生認為,過流壁面產生空蝕破聲空化高強度壓力的產生。這樣的空化效果壞是由于空泡破滅時產生微射流和沖擊波的只需要改變水力空化模型的湍流強度即可。作用所至。 Hammill1通過計算和實測得出游移型空泡潰滅時,近壁處微射流速度可達4水力空化裝置70m/s-180m/s,在物體表面產生的沖擊力可高達140MPa~170MPa,微射流直徑約為2m研究所使用的水力空化裝置流程如圖13m,表面受到微射流沖擊次數越為100次所示。該裝置為一閉路系統,水槽內放置反(s:cm2)~1000次/(s·cm2),沖擊脈沖作用應物,經水泵將反應物打入管道中進行反應。時間每次只有幾微秒。這樣高的沖擊作用將我們以碘化鉀分解為例為具體說明實驗裝置直接破壞物體表面而形成凹坑,較小沖擊力的建立過程。按照流量大小選擇合適的水的反復作用將引起物體表面的疲勞破壞?；?、管路及孔板。該裝置中有兩條管路,旁路學腐蝕作用與機械空蝕作用相互促進,空蝕用來調節主管道的反應速率等過程參數。在加速腐蝕,腐蝕也加速空蝕,兩者綜合作用造成更嚴重的損壞。另外,在空泡潰滅時的高設計時要使裝置為可調。P溫髙壓作用下,金屬晶粒間形成熱電偶,冷熱端間的電位差對金屬表面起電解作用,從而導致電化學腐蝕。高溫也會(huì )使金屬達到熔點,會(huì )使局部強度降低而破壞。關于空化產生機理,由于液體結構還不十分清楚,目前尚無明顯的理論說明。有些學者提出過某些假設,比較能為人們接受的是哈維的穩定空泡核子機理假說。哈維認為,未溶解的氣核可存在于憎水性的固體1——水泵;2——針形閥;3、6、8—球閥;4-縫隙中,因為在這樣的情況下,表面張力將起孔板5反應段;7一水槽著減小壓力的作用,因而氣體并不是被迫溶圖1水力空化裝量流程中國煤化工CNMHG390化學工業與工程2003年12月反應物用蒸餾水制備百分之一的碘化鉀力,如壓力,剪切力等。在水力空化的細胞裂溶液,在反應過程中調節閥門2控制壓力,用解中究竟是哪種力起主導作用有待進一步探冷卻裝置維持反應物的溫度在36℃左右。討。反應結束后,試樣用UVvS的分光光度計在目前制漿工業是水力空化重要的工業應355m處對碘的吸收率測定濃度。用領域,木漿精煉中的能量消耗占總能量的對水力空化反應器的控制主要通過改變13。水力空化應用到制漿中,纖維受到空泡孔徑和管徑的比率,改變恢復壓力P2,壓力潰滅時產生的微射流沖擊,而不是傳統方法恢復速率,進口壓力,空化數等參數,都可以中所受到的壓力這就大大地節約了能量?？刂扑栈磻鞯妮敵?以適應各種不同的物理和化學過程。就碘化鉀分解來說,6結束語需找到一個最佳的進口壓力,以使空化現象對這個反應的影響最大,即使其效率為最高長期以來,人們企圖避免和緩解水力空化所帶來的危害。近年來人們已認識到5水力空化的應用力空化也可以造福于人類。利用水力空間集聚的高能量,開發出不少節能、高效的物人們在應用水力空化時,更多的是把它理化學過程。已有的實驗研究包括了油脂水作為一種能量輸入方式。比如可以利用空泡解細胞襲解及木漿精煉等。初步的試驗研潰滅時產生的高溫高壓促進化學反應,如:水究就充分展示出水力空化工藝簡單、節解反應速率、細胞分裂速率等。傳統的油脂水解過程通常需要蒸汽和水有許多工作要做。的溫度高達250℃~350℃,壓力高達0.3MPa參考文獻MP. Pandit等人研究了水和蓖麻油與紅花油的水力空化水解過程,空化裝置與1]蔡悅斌魯傳敬何友聲瞬態空化泡的成長明,對于同樣的水解程度,水力空化的能量消((6):6動力學研究與進展,1950圖1類似。反應物是不同濃度的水油混合與潰滅[J.水物,水解的程度靠酸值來檢測。實驗結果表PANDIT A B, MOHOLKAR V S. Hamess cavita-tion to improve processing[ J]. Chemical Engi耗比傳統方法要低很多?？梢钥闯?水力空化的能量利用率更高,生產規?？筛骩3] PANDIT A B, KUMAR P S, KUMAR MSIm-在細胞裂解實驗中,傳統的方法是利prove reaction with hydrodynamic cavitation[J]用高壓反應器能量輸入高,但真正用在裂解Chemical Engineering Progress, 1999,5: 43-50過程中的能量只占總量的5%~10%,剩下[4] MOHOLKAR V S, KUMAR P S, PANDIT A B的大部分能量是以熱量的形式散發出去。Hydrodynamic cavitation for sonochemical effectsPandit等人利用水力空化裝置進行實驗[J]. Ultrasonucsonochemistry, 1999, 6: 53-65發現能量消耗只需要原來的5%-10%,能(5] HAMMIT F G. Cavitation and multiphase nowphenomena[m]. New York: Mc Graw-Hill Book量利用大大提高。但是同時也產生了許多問題:空泡潰滅時產生的高壓和高溫能否使從[6】 WANG G, INANC S,wEs,el. Dynamics of細胞中分離出來的蛋白質和酶失活;在細胞ttached turbulent cavitating flows[I]. Progess in流過限流區域的時候,空泡周?chē)鷷?huì )產生許多Aerospace Science, 2001, 37(4): 551-581中國煤化工CNMHG第20卷第6期武君等:水力空化及應用7] KUMAR P S, PANDIT A B. Modeling hydrodyna-[10」高秋生.對液體空化機理的進一步探討[J]mi cavitation[ J]. Chemical Engineering Technolo河海大學學報,1999,27(5):63-67Ey,1999,22(12):1017-1027111 KUMAR P S, KUMAR M S, PANDIT A B.Ex[8] YAN Y, THORPE P B, Flow regime transitionsquantification of chemical effects ofdue to cavitation in the flow through an crifice[J]hydrodynamic cavitations[ J ]. Chemical EngineerInt J Multiphase Flow, 1990, 16(6): 1 023ing Science,2000,55(9):1633-16391045[12] PANDIT A B, JOSHI JB. Hydrodynamic of Fatty[9]李根生沈曉明,施立德,等.空化和空蝕機理oils: effect of cavitation[ J]. Chemical Engineering及其影響因素[].石油大學學報,1997,lence,1993,48(19):3440-342.(1):97-102(上接第318頁)(1):49,參考文獻:[4] SHARP K, MATTSON G, JONSSON S. Evaluation[1]方開泰.均勻設計與均勻設計表(第一版of the degree of cure of a coating [J].JCoat[M]北京:科學出版社,1994Tech,1998,70(877):97[2]鄭被梅,李自林均勻設計在全光亮化學鏡鎳[5]夏正斌涂偉萍楊卓如等溶解度參數在研研究中的應用[J],表面技術,2002,31(3):47制高性能內烯酸聚氨酯涂料中的應用[門]高[3]李劍鋒,黃靜琪等離子噴涂C2O2涂層顯微?；瘜W(xué)工程學報,2001,15(1):88硬度的工藝優化[].硅酸鹽學報,2001,29(上接第371頁)17]卞建江,趙梅瑜,股之文.用檸檬酸鹽-凝膠[J].中國稀土學報,200,18(專輯):64-48法低溫合成單相Ba( MantA2)03[J.無機材20]宋寬秀,譚俊茹,顏秀茹,等,xBn0·(0.35料學報,1998,13(1):43-47x)Nd2O30.65TO2復合金屬氧化物陶瓷的制[18】薛軍民,李承恩,趙梅瑜,等.檸檬酸鹽溶液冷備與介電性能[].硅酸鹽通報,2002,21(5)凍干燥法制備B2T402[J]功能材料,1997,[21]向勇BT納米微粒的液相制備及微波陶[19]譚俊茹,宋寬秀,顏秀茹.xBa0·(0.35-x)瓷介質材料與元器件性能研究[D].天津:天La2O30,65TO2納米陶瓷材料的制備與表征津大學電信學院,2001中國煤化工CNMHG
