焦爐煤氣中富甲烷氣與二氧化碳催化轉化制合成氣

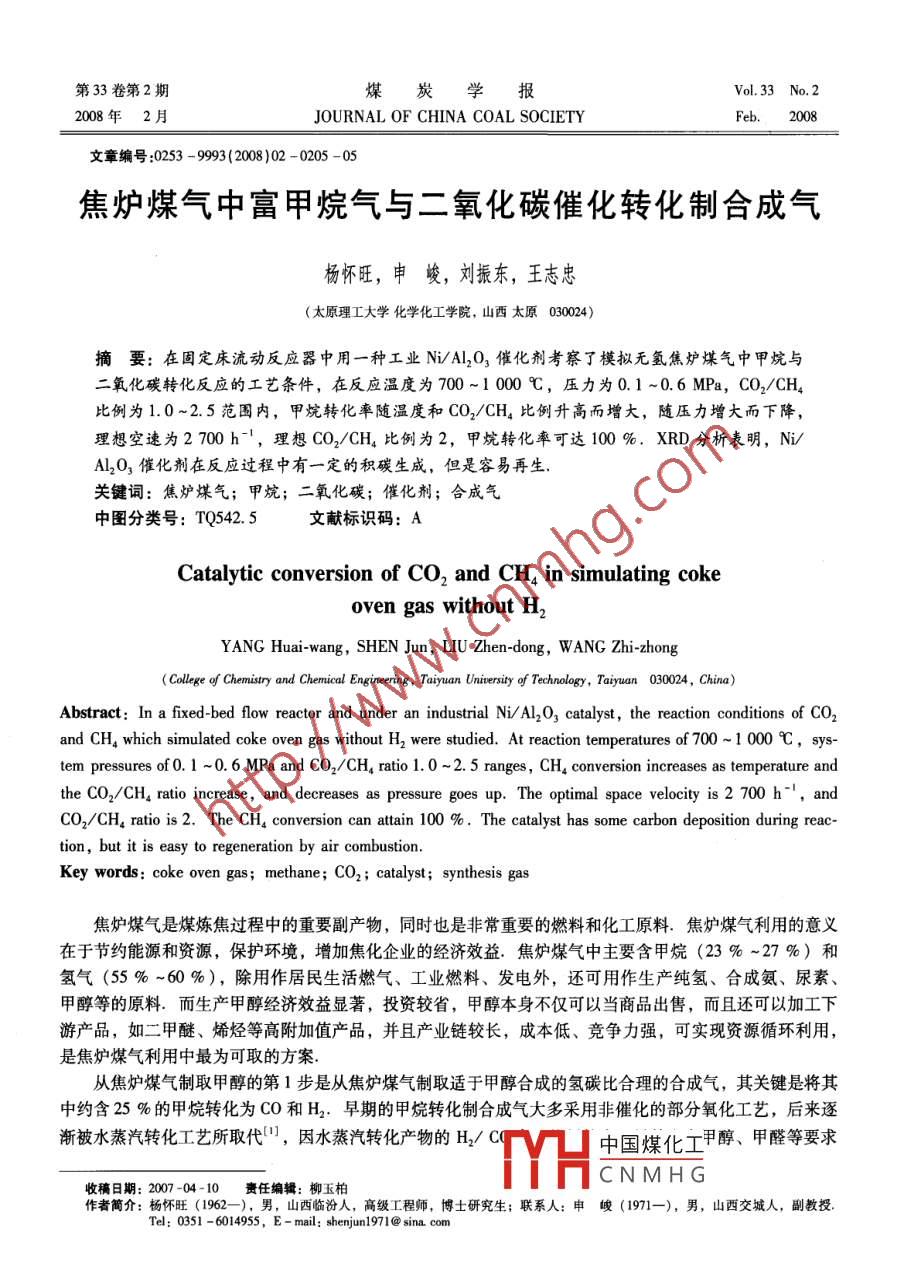

第33卷第2期煤炭學報Vol 33 No. 22008年2月JOURNAL OF CHINA COAL SOCIETYFeb2008文章編號:0253-9993(2008)02-0205-05焦爐煤氣中富甲烷氣與二氧化碳催化轉化制合成氣楊懷旺,申峻,劉振東,王志忠(太原理工大學化學化工學院,山西太原030024)摘要:在固定床流動反應器中用一種工業NiAO3催化劑考察了模擬無氫焦爐煤氣中甲烷與二氧化碳轉化反應的工藝條件,在反應溫度為700~1000℃,壓力為0.1~0.6MPa,CO2/CH4比例為1.0~2.5范圍內,甲烷轉化率隨溫度和CO2/CH比例升高而增大,隨壓力增大而下降,理想空速為2700h-1,理想CO2/CH4比例為2,甲烷轉化率可達100%,XRD分析表明,Ni/Al2O3催化劑在反應過程中有一定的積碳生成,但是容易再生關鍵詞:焦爐煤氣;甲炕;二氧化碳;催化劑;合成氣中圖分類號:TQ542.5文獻標識碼:ACatalytic conversion of CO, and CHa in simulating cokeoven gas without H 2YANG Huai-wang, SHEN Jun, LIU Zhen-dong, WANG Zhi-zhongCollege of Chemistry and Chemical Engineering, Taiyuan University of Technology, Taiyuan 030024, China)Abstract: In a fixed-bed flow reactor and under an industrial Ni/A2O, catalyst, the reaction conditions of CO 2and CHA which simulated coke oven gas without H2 were studied. At reaction temperatures of 700-1 000C, sys-tem pressures of 0. 1-0. 6 MPa and CO2/CHA ratio 1. 0-2. 5 ranges, CH. conversion increases as temperature andthe Co2/CH4 ratio increase, and decreases as pressure goes up. The optimal space velocity is 2 700 h", andCO,/CH ratio is 2. The CHa conversion can attain 100 % The catalyst has some carbon deposition during reaction, but it is easy to regeneration by air combustionKey words: coke oven gas; methane; CO2 catalyst; synthesis gas焦爐煤氣是煤煉焦過程中的重要副產物,同時也是非常重要的燃料和化工原料.焦爐煤氣利用的意義在于節約能源和資源,保護環境,增加焦化企業的經濟效益,焦爐煤氣中主要含甲烷(23%~27%)和氫氣(55%~60%),除用作居民生活燃氣、工業燃料、發電外,還可用作生產純氫、合成氨、尿素、甲醇等的原料.而生產甲醇經濟效益顯著,投資較省,甲醇本身不僅可以當商品出售,而且還可以加工下游產品,如二甲醚、烯烴等高附加值產品,并且產業鏈較長,成本低、競爭力強,可實現資源循環利用,是焦爐煤氣利用中最為可取的方案從焦爐煤氣制取甲醇的第1步是從焦爐煤氣制取適于甲醇合成的氫碳比合理的合成氣,其關鍵是將其中約含25%的甲烷轉化為CO和H2,早期的甲烷轉化制合成氣大多采用非催化的部分氧化工藝,后來逐漸被水蒸汽轉化工藝所取代,因水蒸汽轉化產物的H2/CH中國煤化工甲醇、甲醛等要求CNMHG收稿日期:2007-04-10責任編輯:柳玉柏作者簡介:楊懷旺(1962—),男,山西臨汾人,高級工程師,博土研究生;聯系人:申峻(1971-),男,山西交城人,副教授Tel:0351-6014955,E-mail:shenjun1971@sina.com堞炭學報2008年第33卷合成氣中H2CO低,所以又發展了一批替代甲烷蒸汽轉化制合成氣的工藝,例如催化部分氧化、自熱轉化、聯合轉化工藝等.這些技術所涉及的主要反應不同,生產所需工藝條件不同,對催化劑的性能要求也不同.自1928年 Fischer和 Tropsch首次對CH4-CO2重整反應進行研究以來,特別是近年,世界各國的研究工作者從催化劑、反應器、反應機理及動力學研究等方面對CH4-CO2重整反應進行了大量的研究和探索,取得了較大的進展26,CH4-CO2重整催化劑多為負載型過渡金屬催化劑,主要由活性組分、載體、助劑3個部分組成,不僅催化劑的組成影響其催化反應性能,其制備方法、催化反應器結構和工藝同樣也影響著催化劑的性能.近年來,人們已在催化劑的積碳行為及催化劑反應機理等方面進行了大量的研究工作,并在催化劑組分的選取、制備、助劑添加等方面取得了一定進展本文以模擬焦爐氣除氫后的富甲烷氣體為研究對象,用一種普通工業用N-A催化劑作為其CO2轉化的催化劑,研究各種工藝條件對甲烷轉化的影響1實驗1.1原料與催化劑1.1.1反應原料氣本實驗所用反應原料氣為北京氦譜北分氣體工業公司提供,原料氣組成(相當于實際焦爐煤氣將氫完全分離后所得的富甲烷氣體):CH4,CO,CO2,O2,C2H6;其含量分別為70.80%,16.10%,7.15%,0.99%,4.98%1.1.2催化劑流量計選用一種工業上用于苯加氫的N/Al2O3催化劑(由太原化工廠提供,N,AI原子比為1:1流量計催化劑經研磨篩分至20~40目后,在550℃下焙溫控儀燒lh后使用模1.2實驗裝置混合器實驗裝置如圖1所示,模擬無氫焦爐煤氣、預熱段一皂膜流量計CO2氣體通過鋼瓶輸送,經針形閥和流量計控制和圖1實驗裝置計量后進入氣體混合器,再進入反應裝置.合成氣Fig 1 Experimeantal installation制備反應在內徑為16mm的陶瓷管固定床連續反應器內進行.陶瓷管反應器由電爐加熱.水汽冷凝分離裝置采用冰浴冷凝,除去反應產物的水分.不凝組分則經皂沫流量計計量后排空1.3產物分析模擬無氫焦爐煤氣轉化實驗中采用色譜分析方法對氣體產物進行分析,并采用標準工作曲線法求得各氣體產物的濃度.所用儀器為北分瑞利分析儀器有限公司生產的SP-2100型氣相色譜儀,采用雙柱分析:碳分子篩柱(2m),用于檢測、分析永久性氣體,如H2,CO,CO2,CH4,O2,N2等氣體; Carpark-T柱(2m),用于檢測、分析C2H6,C2H4等.典型的色譜分析結果如圖2所示利用所測數據計算甲烷轉化率,即CH4轉化率=尾氣流量(mL)x尾氣CH,含量(%)1×100%CH4涌入量(mL)2實驗結果與討論中國煤化工2.1空白實驗CNMHG表1為模擬無氫焦爐煤氣通過空陶瓷管時的空白實驗結果從表1可以看出,隨溫度的增加,在600~900℃范圍內主要是乙烷發生變化,而甲烷裂解相對較小.第2期楊懷旺等:焦爐煤氣中富甲烷氣與二氧化碳催化轉化制合成氣64}O2CH4碳分了篩柱Porpark-T柱時間/min時間/min圖2典型的反應產物氣體色譜Fig 2 Typical gas product chromatogram2.2Ni/Al2O3催化劑對模擬無氫焦爐煤氣中甲烷二氧化碳轉化的催化性能研究2.2.1催化活性隨反應時間的變化在溫度為800℃,壓力為0.1MPa,空速為2700h,φ(CO2)/q(CH4)=2的條件下,考察催化劑活性隨時間的變化,結果如圖3所示.由圖3可見,反應開始時催化劑活性較高,在經過一個高平臺期后活性逐漸開始下降,并大約在反應進行2h后,催化活性進入平穩期.甲烷從反應開始保持較高的轉化率(達96%以上),說明了Ni/Al2O3催化劑在本實驗條件下對甲烷二氧化碳轉化反應具有較高的活性80表1空白實驗Table 1 Blank experiment▲CO·CO3氣體產物主要組成/%甲烷轉40cH·H℃p(H2)p(CH4)g(CO)p(CO2)(C2H)化率/%6000.18069.76216.5767.9324.7651.477001.85569.29417.0107.4703.6732.13時間/h5.66767,70516.8207.8220.5829006.83566.31218.1787.1190.3926.34圖3N/A2O3催化活性與反應時間的關系Fig 3 Relationship between Ni/AL2 O,2.2.2溫度對催化性能的影響talytic activity and在壓力為0.1MPa,空速為2700h-,g(CO2)/p(CH4)=2的條件下,考察溫度變化對催化劑催化性能的影響,結果如圖4(a)所示從圖4(a)可見,隨溫度的增加,產物中CO的含量增加,甲烷含量逐漸減少(即甲烷轉化率增加)當溫度低于800℃時,CO和甲烷轉化率增加趨勢明顯,說明溫度對催化劑催化性能影響顯著;當溫度高于800℃時,產物中CO的增加趨勢開始變緩,甲烷轉化率基本保持穩定,說明高溫下溫度對催化劑催化性能的影響相對較小.考慮到高溫能源消耗問題,反應溫度應以800℃比較合適2.2.3壓力對催化性能的影響在溫度為800℃,空速為2700h1,q(CO2)/p(CH4)=2的條件下,考察壓力變化對催化劑催化性能的影響,結果如圖4(b)所示,從圖可見,隨著體系壓力的增加,產物中CO含量逐漸下降,而甲烷含量上升(即甲烷轉化率下降).原因是由于甲烷二氧化碳重整反應是一個體積增加的反應,高壓不利于反應進行.另一個方面,高壓會(huì )使催化劑積碳加重,降低催化劑的催化活性2.2.4空速對催化性能的影響中國煤化工在溫度為800℃,壓力為0.1MPa,φ(CO2)/p(CH4)CNMHG對催化劑催化性能的影響,結果如圖4(c)所示.由圖可見,當空速大于2700h時,隨著空速增加,產物中CO的含量和甲烷的轉化率下降(即產物中甲烷的含量增大),這是由于CH4+CO2→2C0+2H2(-247kJ/mol)是強吸208煤炭學報2008年第33卷6507508509501050溫度/℃壓力/MPa(a)(b)000500150025003500450055001.31.8空速/hlcO,/cIHcOCH -+CO圖4各種反應條件對催化性能的影響Fig 4 Effect of reaction conditions on catalytic activity熱反應,空速增加使得催化劑床層供熱不足,引起催化劑床層溫度下降,并使催化劑活性下降,導致甲烷轉化率下降.另外,空速增加還縮短了反應物分子與催化劑表面的接觸時間,使分子活化不利,一定程度上也相當于減少了催化劑的催化作用.同時,空速過低,雖然有利于反應物與催化劑表面的接觸,然而這也增加了反應物在高溫催化區的停留時間,增加了副反應進行的機會(huì ),不利于甲烷轉化率的提高2.2.5CO2/CH4比對催化性能的影響當溫度為800℃,壓力為0MPa,空速為2700h時,考察不同p(CO2)/p(CH4)對催化劑催化性能的影響,結果如圖4(d)所示,由圖可見,隨著φ(CO2)/p(CH4)的增加,產物中甲烷含量不斷下降(即甲烷轉化率增加)而CO含量增加,同時CO2含量也在增加,這是因為反應氣中增加CO2的量,可以更充分地與CH4反應,生成CO和H2,同時有更多的CO2未能參加反應.但當CO2CH4超過2時,甲烷轉化率和CO的量變化較小,而產物中CO2還有增加,這說明反應氣中CO2的量已經超出反應所需的量,CH4已無法再轉化更多的CO2.3催化劑失活與再生2.3.1催化劑燒結和積碳由于甲烷反應在較高溫度下進行,勢必引起催化劑的燒結,繼而影響催化劑的活性.從催化劑反應前后的XRD圖(圖5)可以看出,反應后鎳催化劑的晶型變化不大,說明反應過程中沒有新的晶相生成但是反應后催化劑的衍射峰強度比反應前增加,衍射峰變得尖銳,說明高溫下鎳晶粒有所燒結變大,導致催化劑活性組分的聚集,給催化劑的結構帶來一定的負效應,引起催化劑比表面大幅度下降,降低了催化劑的活性反應后,在催化劑表面發現積碳現象.催化劑表面積碳可能來自于甲烷裂解或CO的歧化.甲烷首先在金屬表面上分解脫氫產生表面含碳物種,它可能被來自率嗎附產吐的而含氧物種除去轉化成一氧化碳,也可能未及時轉化而在金屬表面上發生深度脫中國煤化工;積碳也可能來自二氧化碳,二氧化碳解離后產生的CO若不能及時脫附,有CNMHG離積碳2.3.2燒碳和再生燒碳即消碳,是積碳反應的逆反應.通常采用還原氣氛下蒸汽析碳或空氣燒碳的方法.本實驗反應體第2期楊懷旺等:焦爐煤氣中富甲烷氣與二氧化碳催化轉化制合成氣209衍射角/(°衍射角/(°)(b)圖5反應前后催化劑的XRD圖Fig, 5 XRD pattern of catalyst before and after reaction系中對消碳起作用的主要有O2,CO2,H2O,由于反應體系中O2的含量較少,而且開始就迅速被消耗掉了,所以O2對消碳的貢獻不大.消碳反應如下:CO2+C→→2C0,△H29=172.5kJ/mol,H20+C-+C0+ H2, AH298=131 kJ/mol,02+C→→CO2,△H2=-393.5kJ/mol選擇空氣燒碳的催化劑再生方法,即將催化劑取出反應器進行再生,由于反應中使用的催化劑很少且Ni/Al2O3催化劑可耐一定的高溫,所以可采用空氣燒碳法.為了將催化劑上的積碳徹底除掉,在接近反應溫度800℃時燒碳.因此溫度控制在800℃,并將出口尾氣通入澄清的石灰水中檢測CO2,每10min檢測1次,至石灰水不出現混濁為止,結束燒碳.燒碳結束后,要單獨通高純氮氣30min,將空氣和其它雜質置換干凈3結論(1)在空陶瓷管中,CH4在600~900℃范圍內基本不發生熱分解反應(2)采用工業用N/Al2O3作催化劑時,在模擬無氫焦爐煤氣中甲烷二氧化碳轉化反應中,CH轉化率隨溫度上升,增加趨勢明顯;隨壓力升髙有下降的趨勢;隨空速上升呈現先增加后減小的趨勢;隨CO2/CH4的增加呈現上升趨勢(3)NA2O3催化劑在反應過程中有一定的積碳生成,但容易再生參考文獻[1]徐德明、近年國外天然氣制合成氣工藝發展狀況[].石油與天然氣化工,1996,25(2):61-64.[2] Wang H Y, Ruckenstein E. Carbon dioxide reforming of methane to synthesis gas over supported rhodium catalysts [J]. ApplCatal.A.,2000,204:143~152[3] Bradford M C ], Vannice M A. CO, reforming of CH, over supported pt catalyst [J].J. Catal.,1998, 173:157-171[4 Ashcroft A T, Cheetham A K, Green M L H, et al. Partial oxidation of methane to carbon monoxide and hydrogen over a Ni/Al, 0, catalyst [J]. Nature, 1991, 352 225-228[5 Tokanaga 0, Ogasawara S. Reduction of carbon dioxide with methane over Ni-catalyst [J]. React. Kinet.Cata1989,39(1):69~74.[6]徐恒泳,孫希賢,范業梅,等.甲烷、二氧化碳轉化制合成氣的研究:I催化劑及其催化性能[J].石油化工1992,21(3):147-1537]邱業君.甲烷催化轉化制合成氣鎳基催化劑的研究[D].天H中國煤化工CNMHG
