空壓站循環水改造

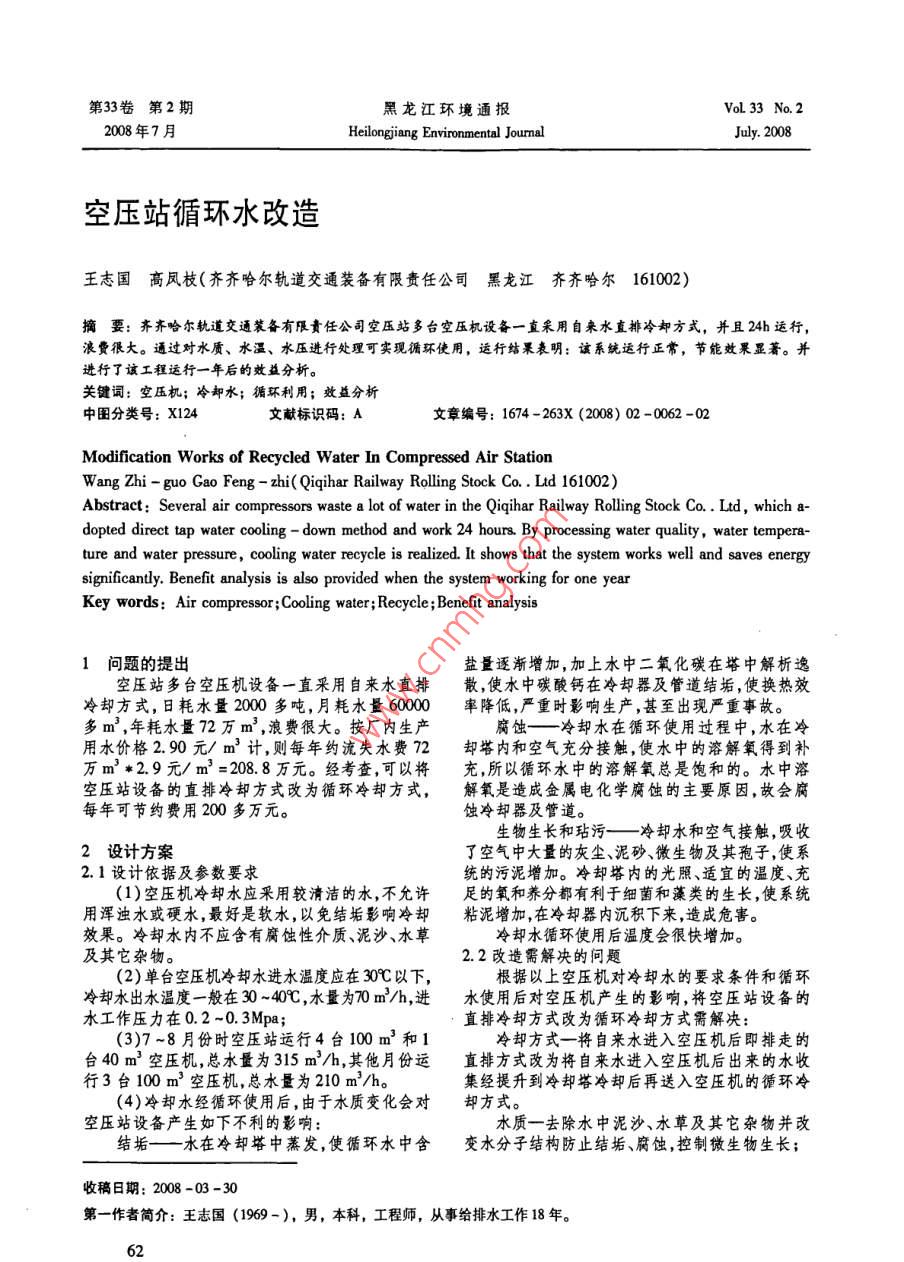

第33卷第2期黑龍江環境通報Vol 33 No. 22008年7月Heilongjiang Environmental JoumalJuy.2008空壓站循環水改造王志國高鳳枝(齊齊哈爾軌道交通裝備有限責任公司黑龍江齊齊哈爾161002)摘要:齊齊哈爾軌道交通裝備有限責任公司空壓站多臺空壓機設備一直采用自來水直排冷卻方式,并且24h運行,浪費很大。通過對水質、水溫、水壓進行處理可實現循環使用,運行結果裹明:該系統運行正常,節能效果顯著。并進行了該工程運行一年后的效益分析。關鍵詞:空壓機;冷卻水;循環利用;效益分析中圖分類號:X124文獻標識碼:A文章編號:1674-263X(2008)02-0062-02Modification Works of Recycled Water In Compressed Air StationWang Zhi-guo Gao Feng -zhi( Qiqihar Railway Rolling Stock Co.. Ltd 161002)Abstract Several air compressors waste a lot of water in the Qiqihar Railway Rolling Stock Co.. Ltd, which a-dopted direct tap water cooling-down method and work 24 hours. By processing water quality, water temperature and water pressure, cooling water recycle is realized. It shows that the system works well and saves energycaned when the system working for one yearKey words: Air compressor; Cooling water Recycle; Benefit analysis1問題的提出鹽量逐漸增加,加上水中二氧化碳在塔中解析逸空壓站多臺空壓機設備一直采用自來水直排散,使水中碳酸鈣在冷卻器及管道結垢,使換熱效冷卻方式,日耗水量2000多噸,月耗水量60000率降低,嚴重時影響生產,甚至出現嚴重事故多m3,年耗水量72萬m3,浪費很大。按廠內生產腐蝕——冷卻水在循環使用過程中,水在冷用水價格2.90元/m3計,則每年約流失水費72卻塔內和空氣充分接觸,使水中的溶解氧得到補萬m3*2.9元/m3=208.8萬元。經考查,可以將充,所以循環水中的溶解氧總是飽和的。水中溶空壓站設備的直排冷卻方式改為循環冷卻方式解氧是造成金屬電化學腐蝕的主要原因,故會(huì )腐每年可節約費用200多萬元。蝕冷卻器及管道生物生長和玷污一—冷卻水和空氣接觸,吸收2設計方案了空氣中大量的灰塵、泥砂、微生物及其孢子,使系2.1設計依據及參數要求統的污泥增加。冷卻塔內的光照、適宜的溫度、充1)空壓機冷卻水應采用較清潔的水,不允許足的氧和養分都有利于細菌和藻類的生長,使系統用渾濁水或硬水,最好是軟水,以免結垢影響冷卻粘泥增加,在冷卻器內沉積下來,造成危害。效果。冷卻水內不應含有腐蝕性介質、泥沙、水草冷卻水循環使用后溫度會(huì )很快增加。及其它雜物。22改造需解決的問題(2)單臺空壓機冷卻水進水溫度應在30℃以下,根據以上空壓機對冷卻水的要求條件和循環冷卻水出水溫度一般在30~40℃,水量為70m3/h,進水使用后對空壓機產生的影響,將空壓站設備的水工作壓力在0.2-0.3Mpa;直排冷卻方式改為循環冷卻方式需解決:(3)7-8月份時空壓站運行4臺100m23和1冷卻方式一將自來水進入空壓機后即排走的臺40m3空壓機,總水量為315m3/h,其他月份運直排方式改為將自來水進入空壓機后出來的水收行3臺100m3空壓機,總水量為210m3/h集經提升到冷卻塔冷卻后再送入空壓機的循環冷4)冷卻水經循環使用后,由于水質變化會(huì )對卻方式?？諌赫驹O備產生如下不利的影響:水質一去除水中泥沙、水草及其它雜物并改結垢——水在冷卻塔中蒸發,使循環水中含變水分子結構防止結垢、腐蝕,控制微生物生長;收稿日期:2008-03-30第一作者簡介:王志國(1969-),男,本科,工程師,從事給排水工作18年。62治理技術水溫一改用循環水的方式運行后,循環水溫23解決方案度會(huì )逐漸升高。循環水的溫度應降到30℃以下。2.3.1冷卻方式自來水可直供(保障運行)空壓機排水漏斗一一室內排水管網熱水池}提升泵供水管水處理設備一提升泵H冷水池冷卻塔自來水補水圖1循環冷卻系統處理工藝流程空壓機冷卻后的水進入排水管網回收到地下要參數如下:當T=26℃時,冷卻水量如下:即40~熱水池,利用水泵提升進入冷卻塔進行冷卻降溫,30℃,△=10℃,Q=360m3/h;完全滿是冷卻水量的降溫后流到地下冷水池,再利用另一組水泵提升要求。D=47600mm、H=5745mmN=22xW)進入水處理設備后通過供水管網直接供給空壓2.3.4水泵設置及運行方式機,完成一個循環過程。泵及水處理設備均設在現水泵間(55*5=保留原使用自來水直接供給空壓機的自來水27.5m3),供冷卻塔水泵運行方式為兩級液位控制管路及閥門,儆備用系統。自動交替運行,供空壓機水泵運行方式為恒壓控在地下冷水池處設自來水補水管路,補充冷制變頻運行,兩套系統均設置3臺200m3/h水卻塔的日消耗水量。泵,各為2用1備。在供空壓機水泵總出口管道2.3.2水質上安裝溫度傳感器,根據傳感器的溫度控制冷卻采用全程處理器設備(一種水處理設備)解決塔風機的運行方式,傳感器控制溫度在10~40℃循環水中含有的小顆粒狀物質及其它雜物,達到之間可調,任意設定數值,初步定為溫度高于25℃超凈過濾和防止冷卻器及管道結垢、腐蝕、殺菌、時冷卻塔風機運行,低于25℃時冷卻塔風機停運。滅藻、控制水質的作用。2.3.3水溫3投資費用利用現有集水池(6*5*3=90m3)作為熱水水處理及冷卻塔設備購置:45萬元;池(收集空壓站設備的冷卻排水),新建冷水池(6管路循環系統配套:25萬元;*5*3=90m3)一座,在冷水池上方或旁邊設冷土建配套:15萬元;卻塔,設泵抽熱水池內水經冷卻塔降溫后回到冷電氣配套:15萬元水池,將循環水的溫度控制下來,設泵抽冷水池內共計費用:100萬元。水供空壓站設備冷卻用水。(注:冷卻塔選型:齊齊哈爾氣象參數:4結論與效益分析日平均于球溫度(超過5d)28.5℃,第13時空壓站循環水改造項目于2006年5月份施干球溫度(超過5d)32.4℃。日平均濕球溫度(超工,10月份投入運行,采用循環水進行冷卻,系統過5d)2.5℃,第13時濕球溫度(超過5d)運行正常,完全滿足了空壓站空壓機設備冷卻用23.9℃。風速:1.76m/s,氣壓:741.0mm汞柱。水的要求。選用600型玻璃鋼冷卻塔,單臺,圓形。其主改造前后用水量對比表:表111月12月1月2月3月4月5月6月7月8月9月10月改造前62765624045680456504550758376383053717038900439106870825864改造后175014742062040195825049844269308635102124265上表12個月累計已節水536469m3,平均月節水536469÷12=44705m,按廠內生產用水價參考文獻格2.90元/m3計,則改造后年可節約費用[1]北京市政設計院主編.給水排水設計手冊561672*2.90=156萬元。[2]GB50015-200建筑給水派水設計規范投資回收期:改造投資費用為100萬元,節約[3]中國建筑工業出版社編,建筑工程施工質量驗收費用為156萬元,8個月即可收回投資。規范匯編
