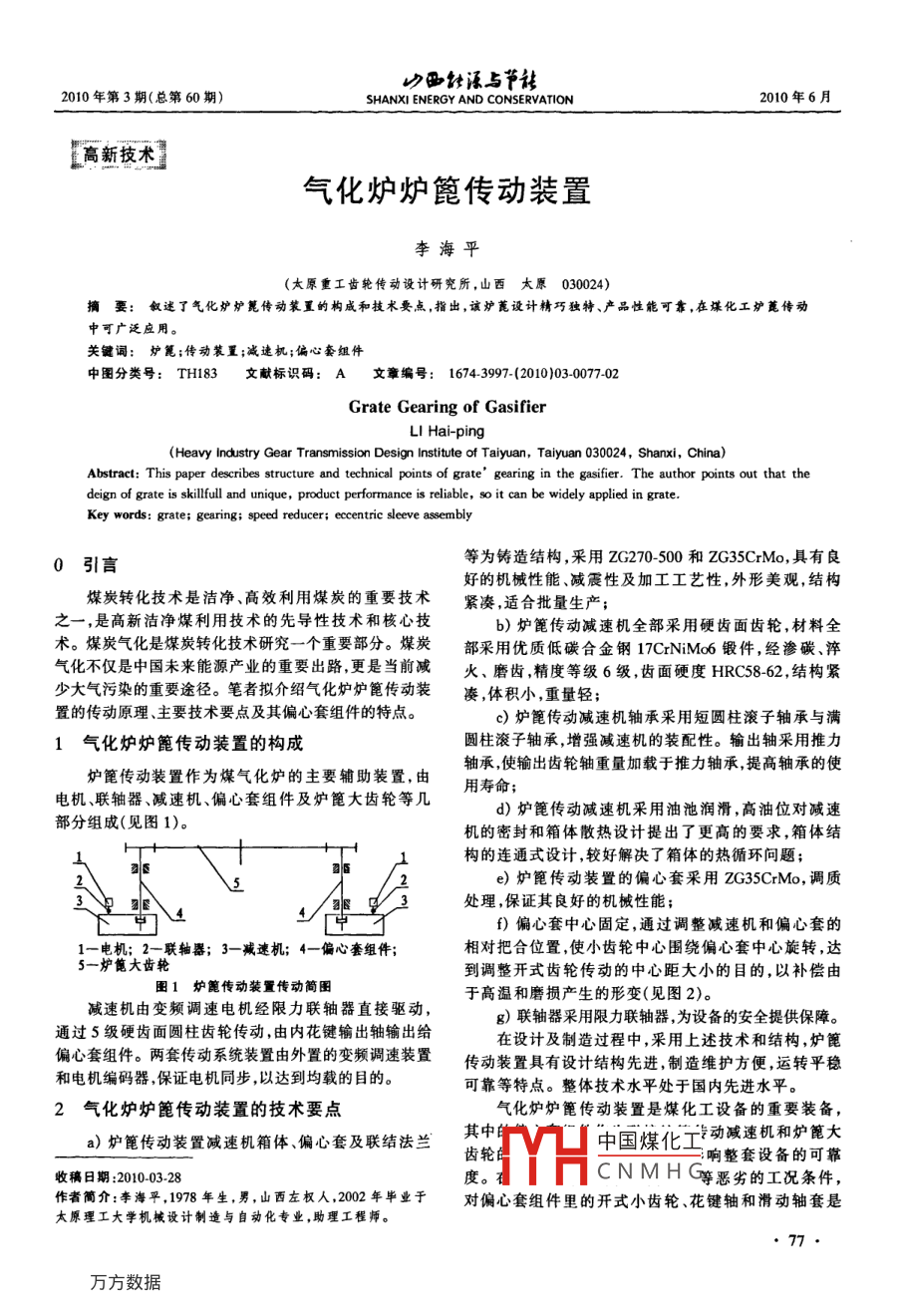

氣化爐爐篦傳動裝置

山西能源與節能2010年第3期(總第60期)SHANXI ENERGY AND CONSERVATION2010年6月.高新技術氣化爐爐篦傳動裝置李海平(太原重工齒輪傳動設計研究所,山西太原030024)摘要:敘述了氣化爐爐篦傳動裝置的構成和技術要點,指出,該爐蓖設計精巧獨特、產品性能可靠,在煤化工爐蓖傳動中可廣泛應用。關鍵詞:爐篦;傳動裝置;減速機;偏心套組件中圖分類號: TH183 文獻標識碼: A文章編號: 1674-3997- (2010)03-0077-02Grate Gearing of GasifierLI Hai-ping(Heavy Industry Gear Transmission Design Institute of Taiyuan, Taiyuan 030024, Shanxi, China)Abstract: This paper describes structure and technical points of grate' gearing in the gasifier. The author points out that thedeign of grate is skillfull and unique, product performance is reliable, so it can be widely applied in grate.Key words: grate; gearing; seed reducer; eccentric sleeve assembly等為鑄造結構,采用ZG270-500和ZG35CrMo,具有良0引言好的機械性能、減震性及加工工藝性,外形美觀,結構煤炭轉化技術是潔凈、高效利用煤炭的重要技術緊湊,適合批量生產;之一,是高新潔凈煤利用技術的先導性技術和核心技b)爐篦傳動減速機全部采用硬齒面齒輪,材料全術。煤炭氣化是煤炭轉化技術研究一個重要部分。煤炭部采用優質低碳合金鋼17CrNiMo6鍛件,經滲碳、淬氣化不僅是中國未來能源產業的重要出路,更是當前減火、磨齒,精度等級6級,齒面硬度HRC58-62 ,結構緊少大氣污染的重要途徑。筆者擬介紹氣化爐爐篦傳動裝湊,體積小,重量輕;置的傳動原理、主要技術要點及其偏心套組件的特點。c)爐篦傳動減速機軸承采用短圓柱滾子軸承與滿1氣化爐爐篦傳動裝置的構成圓柱滾子軸承,增強減速機的裝配性。輸出軸采用推力爐篦傳動裝置作為煤氣化爐的主要輔助裝置,由軸承,使輸出齒輪軸重量加載于推力軸承,提高軸承的使電機、聯軸器、減速機、偏心套組件及爐篦大齒輪等幾用壽命;d)爐篦傳動減速機采用油池潤滑,高油位對減速部分組成(見圖1)。機的密封和箱體散熱設計提出了更高的要求,箱體結構的連通式設計,較好解決了箱體的熱循環問題;\5e)爐篦傳動裝置的偏心套采用ZG35CrMo,調質r\處理,保證其良好的機械性能;54f)偏心套中心固定,通過調整減速機和偏心套的1-電機; 2一聯軸器; 3- 減速機; 4 -偏心套組件;相對把合位置,使小齒輪中心圍繞偏心套中心旋轉,達5-爐篦大齒輪到調整開式齒輪傳動的中心距大小的目的，以補償由圖1爐篦傳動裝置傳動簡圉于高溫和磨損產生的形變(見圖2)。減速機由變頻調速電機經限力聯軸器直接驅動,g)聯軸器采用限力聯軸器,為設備的安全提供保障。通過5級硬齒面圓柱齒輪傳動,由內花鍵輸出軸輸出給在設計及制造過程中,采用上述技術和結構,爐篦偏心套組件。兩套傳動系統裝置由外置的變頻調速裝置傳動裝置具有設計結構先進，制造維護方便,運轉平穩和電機編碼器,保證電機同步,以達到均載的目的?？煽康忍攸c(diǎn)。整體技術水平處于國內先進水平。2氣化爐爐篦傳動裝置的技術要點氣化爐爐篦傳動裝置是煤化工設備的重要裝備，a)爐篦傳動裝置減速機箱體、偏心套及聯結法蘭其中中國煤化工動減速機和爐篦大收稿日期:2010-03-28齒輪MH:響整套設備的可靠度。石CN M H G等惡劣的工況條件，作者簡介:李海平,1978年生,男,山西左權人,2002年畢業于對偏心套組件里的開式小齒輪、花鍵軸和滑動軸套是太原理工大學機械設計制造與自動化專業,助理工程師。，77●2010年第3期山函能源與節站2010年6月嚴峻的考驗。偏心套組件(見圖3),進行結構安裝時先123把導油管9和滑動軸套6聯接后一起裝人偏心套7中，用偏心套上端蓋5將滑動軸套6壓人偏心套7,再把花鍵軸8插人,再用密封壓蓋11將密封件10壓人偏心套7中,把護板4裝在小齒輪3上一起通過花鍵連接于花鍵軸8上,最后用螺栓1把齒輪壓蓋2壓緊小齒輪3完成裝配。無式無式齒輪1一螺栓;中心距傳動中心距2一齒輪壓董;3-小齒輪;減速機It4-護板;金出林中心!偏心基輸出軸中心s-偏心套上端蓋;中心個齒輪中心6-滑動軸套;偏心套7一偏心套;中心線名國氣化護五9 8一花鍵軸;109-導油管;小齒輪中心l中心10-密封件;臧速機1111-密封件壓蓋輸出軸中心+圈2偏心調整示意 圈團3偏心套組件示意圄偏心套組件作為聯接爐篦傳動減速機和爐篦大齒輪的傳動部件,裝配后經聯結法蘭和減速機一起把合在爐體上(見圖1)。偏心套中心固定,可通過調整減速機和偏心套的相對把合位置使小齒輪中心圍繞偏心套中心旋轉,來達到調整開式齒輪傳動的中心距大小的目的(見圖2)。以補償由于高溫和磨損產生的形變?；ㄦI軸和開式小齒輪為分體設計,花鍵聯接,花鍵軸采用優質中碳合金鋼(如,40CrNiMo),進行調質處理HB255- 286 ,關鍵部位滑動軸承接合處.密封結合處、圉4防塵 結構示意圖花鍵部分采用表淬或滲氮工藝提高其表面硬度達偏心套.上端蓋和護板形成迷宮結構,在開式齒輪HRC40以上。開式小齒輪采用優質低碳合金鋼(如，惡劣的工況環境中,對滑動軸套形成有效保護。17CrNiMo6),進行滲碳淬火處理,使齒輪齒面硬度達3結語HRC58-62 ,花鍵表面硬度達HRC38-42。用不同材料，并進行不同的熱處理工藝,使開式小齒輪和花鍵軸同該爐篦傳動裝置具有構思科學新穎、設計精巧獨時達到理想的性能指標。特、工藝簡單易行、產品性能可靠,在煤化工爐篦傳動在偏心套.上端增加偏心套上端蓋5,在開式小齒輪領域得到廣泛的應用。上增加護板4(見圖4)。.(上接第57頁)于工作人員法制化、標準化監管,跟蹤問效,從而提高揮排污費制度作為政令性環境保護工具的誘導機制，整個監管隊伍的效力,強化項目的監管,保證環保資金.盡可能從源頭上消除環境污染和生態破壞。的高效利用。從排污費收入中劃拔- -些資金用于參與綠色資本市場的建立,捐助環?；?有效促進社會(huì )投資者和廣中國排污費征收管理制度配合低碳發展的戰略目標，大公眾參與環保。扶持綠色信貸,引導企業對環保資金經過科學的變革和完善后,在中國以命令控制型環境政策的有償高效使用觀念,大幅提高環保投資的使用效益。工具為主導的環境保護政策中,必將發揮更加重要的作用。2.4完善排污費使用 監管條例加大 監管效力參考文獻:中國應在排污費作為環保資金投放后,建立一套中國煤化工制度的經濟學 思考[J].行之有效,操作性強的環保資金使用監管實施細則,明確監管主體、監管程序、監管責任,引人職業監管角色，2]HCNM H Gr排放控制和排污權交監管失職應承擔的法律責任。職能部門根據實際情況易為例分析中國環境執政能力[J].環境科學研究,2006,配套制定環保資金使用績效評價細則作為業務章程便19(B11):44-58.78
