淺析中央空調循環水泵的選擇

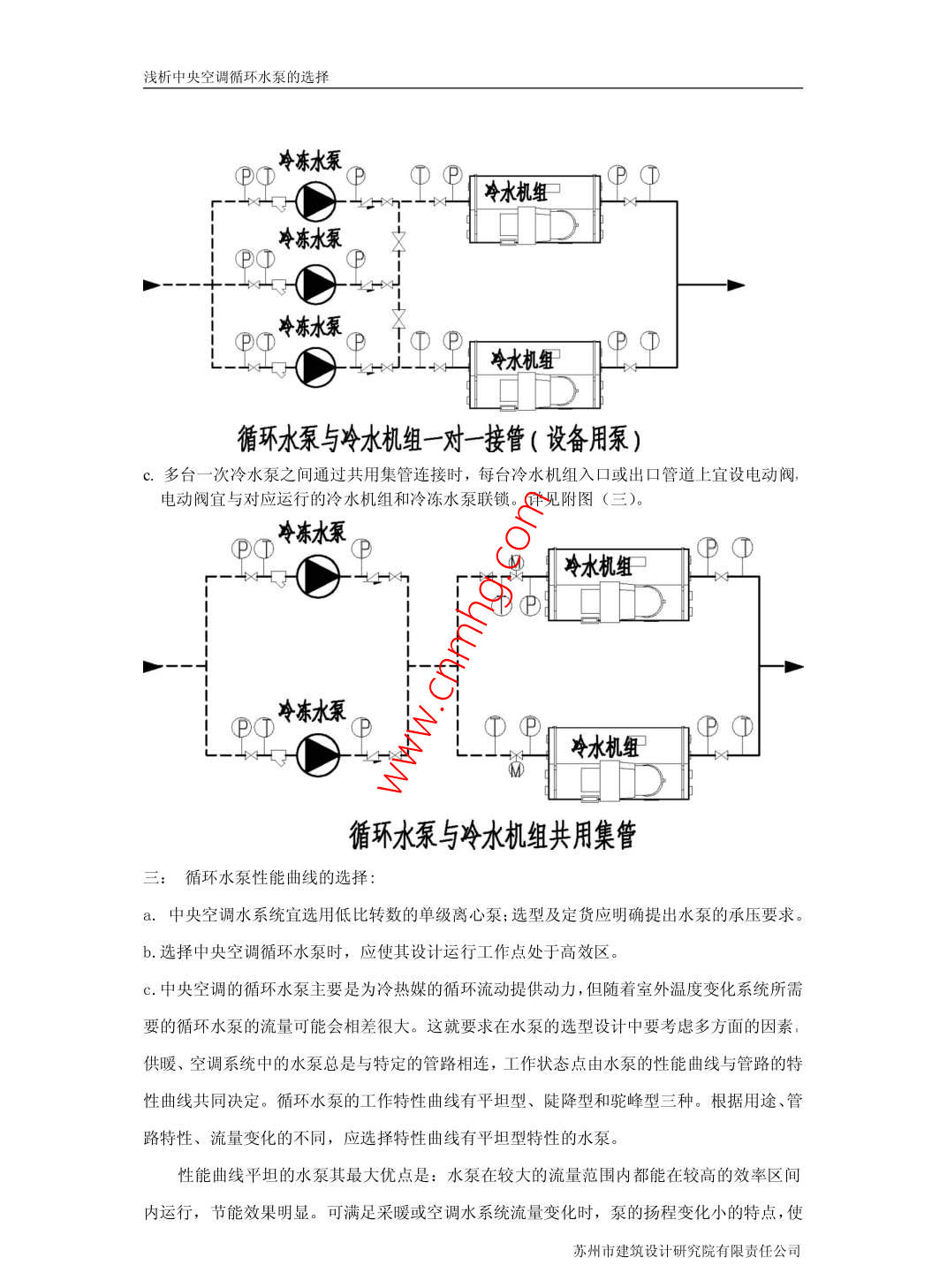

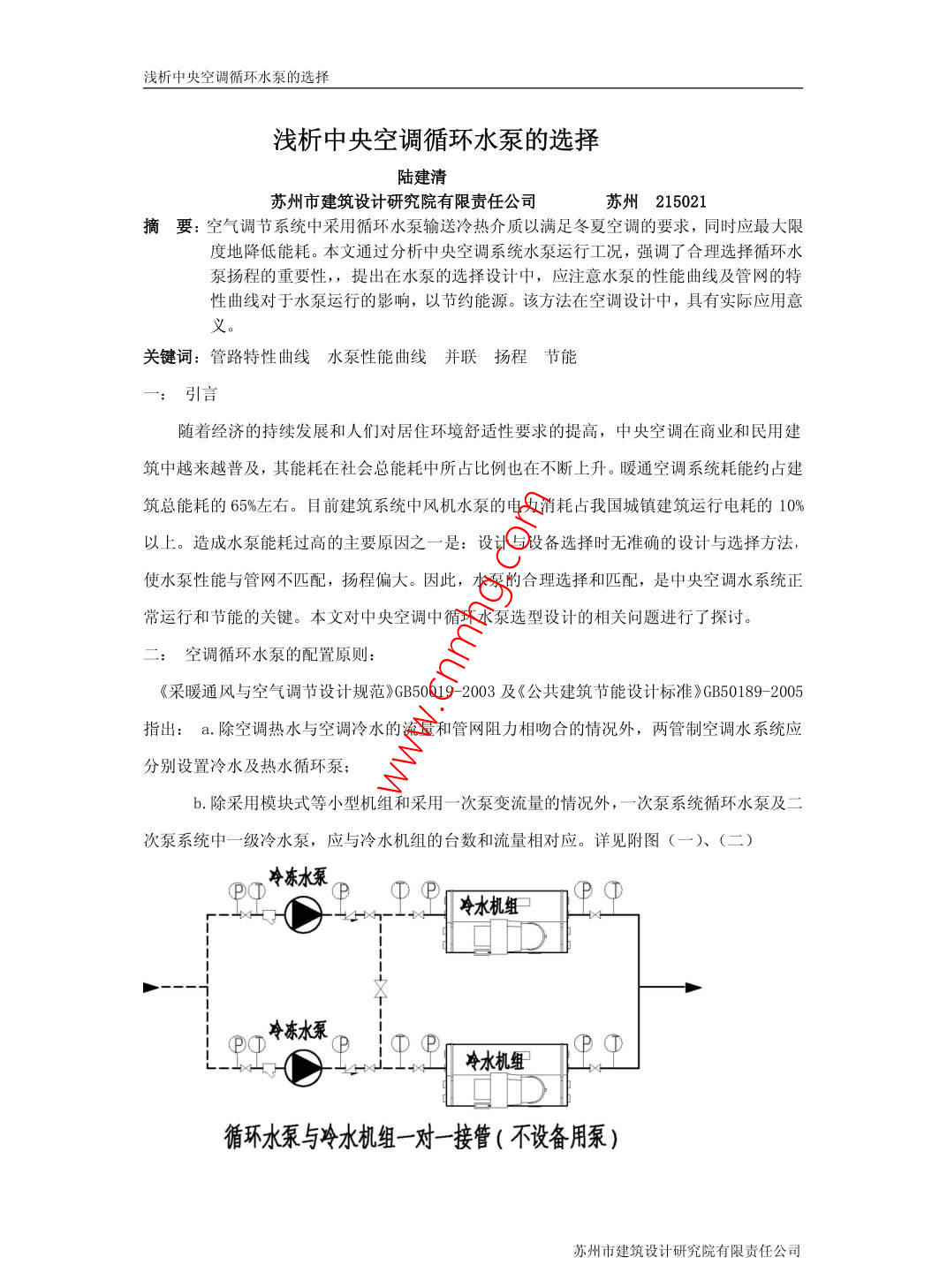

淺析中央空調循環水泵的選擇淺析中央空調循環水泵的選擇陸建清蘇州市建筑設計研究院有限責任公司蘇州215021摘要:空氣調節系統中釆用循環水泵輸送冷熱介質以滿足冬夏空調的要求,同時應最大限度地降低能耗。本文通過分析中央空調系統水泵運行工況,強調了合理選擇循環水泵揚程的重要性,提出在水泵的選擇設計中,應注意水泵的性能曲線及管網的特性曲線對于水泵運行的影響,以節約能源。該方法在空調設計中,具有實際應用意義關鍵詞:管路特性曲線水泵性能曲線并聯揚程節能引言隨著經濟的持續發展和人們對居住環境舒適性要求的提高,中央空調在商業和民用建筑中越來越普及,其能耗在社會(huì )總能耗中所占比例也在不斷上升。暖通空調系統耗能約占建筑總能耗的65%左右。目前建筑系統中風機水泵的電力消耗占我國城鎮建筑運行電耗的10%以上。造成水泵能耗過高的主要原因之一是:設計與設備選擇時無準確的設計與選擇方法使水泵性能與管網不匹配,揚程偏大。因此,水泵的合理選擇和匹配,是中央空調水系統正常運行和節能的關鍵。本文對中央空調中循環水泵選型設計的相關問題進行了探討?？照{循環水泵的配置原則:《采暖通風與空氣調節設計規范》GB50019-2003及《公共建筑節能設計標準》GB50189-2005指出:a.除空調熱水與空調冷水的流量和管網阻力相吻合的情況外,兩管制空調水系統應分別設置冷水及熱水循環泵;b.除采用模塊式等小型機組和采用一次泵變流量的情況外,一次泵系統循環水泵及」次泵系統中一級冷水泵,應與冷水機組的臺數和流量相對應。詳見附圖(一)、(二)冷凍水泵p①冷水機組冷凍水泵p①①冷水機組循環水泵與冷水機組一對一接管(不設備用泵)蘇州市建筑設計研究院有限責任公司淺析中央空調循環水泵的選擇冷凍水泵⊙①P①P冷水機組冷凍水泵⊙①冷凍水泵⊙①D冷水機組循環水泵與冷水機組一對一接管(設備用泵)多臺一次冷水泵之間通過共用集管連接時,每臺冷水機組入口或出口管道上宜設電動閥,電動閥宜與對應運行的冷水機組和冷凍水泵聯鎖。詳見附圖(三)。冷凍水泵①冷水機組①⊙冷凍水泵嶺水機組循環水泵與嶺水機組共用集管三:循環水泵性能曲線的選擇中央空調水系統宜選用低比轉數的單級離心泵;選型及定貨應明確提出水泵的承壓要求b.選擇中央空調循環水泵時,應使其設計運行工作點處于高效區c.中央空調的循環水泵主要是為冷熱媒的循環流動提供動力,但隨著室外溫度變化系統所需要的循環水泵的流量可能會(huì )相差很大。這就要求在水泵的選型設計中要考慮多方面的因素,供暖、空調系統中的水泵總是與特定的管路相連,工作狀態點由水泵的性能曲線與管路的特性曲線共同決定。循環水泵的工作特性曲線有平坦型、陡降型和駝峰型三種。根據用途、管路特性、流量變化的不同,應選擇特性曲線有平坦型特性的水泵。性能曲線平坦的水泵其最大優點是:水泵在較大的流量范圍內都能在較高的效率區間內運行,節能效果明顯?？蓾M(mǎn)足采暖或空調水系統流量變化時,泵的揚程變化小的特點,使蘇州市建筑設計研究院有限責任公司淺析中央空調循環水泵的選擇系統運行時,具有良好的水力穩定性,降低水力失調的程度。當系統選用單臺水泵或者兩臺但為一用一備時,則應選用性能曲線較為平坦的水泵(如圖水泵特性曲線對揚程的影響所示)。兩臺水泵的流量和揚程特性曲線分別為A變?yōu)锽,當泵的流量發生變化時,假設管路特性曲線由原來的M變?yōu)镹,從圖中可以看出性能曲線比較平坦的水泵B的揚程變化為AHl2性能曲線比較陡的水泵A的揚程變化為△H1,由圖中可以看出△H1>△H2。顯然從管網的水力穩定性來看選泵B優于選泵A。HM平坦性曲線B的水泵優點四:合理選擇水泵的揚程:a.應進行水力計算(先估算后校核),確定合理的空調冷、熱水循環泵的揚程,選擇水泵寸使其設計運行工作點處于高效區?？諝庹{節冷熱水系統的輸送能效比(ER):ER=0.02342H(△T.η),應滿足公共建筑節能設計標準》GB50189-2005第5.3.27的要求。避免因循環水泵容量過大,造成工程投資和運行費用的嚴重浪費。b.水泵揚程估算:暖通水泵的選擇:通常選用比轉藪ns在130~150的離心式清水泵,水泵的流量應為冷水機組額定流量的1.1~1.2倍(單臺取1.1,兩臺并聯取1.2。按估算可大致取每100米管長的沿程損失為5mH20,水泵揚程(m20)Hmax=△P1+△P2+0.05L(1+K)△P1為冷水機組蒸發器的水壓降?！鱌2為該環中并聯的各占空調未端裝置的水壓損失最大的一臺的水壓降。L為該最不利環路的管長蘇州市建筑設計研究院有限責任公司淺析中央空調循環水泵的選擇K為最不利環路中局部阻力當量長度總和和與直管總長的比值,當最不利環路較長時K值取0.2~0.3,最不利環路較短時K值取0.4~0.6五:夏季循環水泵的選擇a.空調系統中的水泵總是與特定的管路相連,其工作狀態點由水泵的性能曲線與管路的特性曲線共同決定。在對流量和揚程乘以一定的安全裕量后,進行水泵的選擇。若未進行設計計算,認為揚程大一些保險,或因選不到合適型號的泵而選用揚程過大的泵,導致所選擇的水泵不能滿足要求,造成巨大浪費,甚至水泵不能正常工作b.如圖所示,曲線M為管路的特性曲線,流量Q1是系統設計流量,在此流量下,管路的阻力為H1,即水泵的揚程為H1,應選用性能曲線如圖中曲線A所示的水泵,使工作點落在水泵性能曲線A和管路特性曲線M的交點1上。但若未進行水力計算或為求保險而使所選水泵揚程過大,實際選用了額定流量為Q1,揚程為H3的性能曲線為B的水泵的話,若不對管路進行調節,則水泵的工作點將移至曲線B和M的交點2處,則此時系統中的水流量將大于設計流量Q1,達到2,系統中出現大流量小溫差的工作情況,且由于泵B的揚程大于泵A。其所配電杋功率也大,使得能源消耗増多,運行極不經濟,更不能滿足最大輸送能效比(ER)的要求。H不同水泵的工作點變化圖蘇州市建筑設計研究院有限責任公司淺析中央空調循環水泵的選擇C.以一幢約100m高的高層建筑空調水系統一次泵為例,分析其壓力損失,也即循環水泵所需的揚程1.冷水機組阻力:取6080kPa(8m水柱);2.管路阻力:取冷凍機房?jì)鹊某燮?、集水器、分水器及管路等的阻力?0kPa;取輸配側管路長度300m與比摩阻200Pa/m,則磨擦阻力為300*200=60000Pa=60kPa;如考慮輸配側的局部阻力為磨擦阻力的50%,則局部阻力為60kPa*0.5=30kPa;系統管路的總阻力為50kPa+60kPa+30kPa=140kPa(14m水柱);3.空調末端裝置阻力:組合式空調器的阻力一般比風機盤管阻力大,故取前者的阻力為4550kPa(4.5m水柱);4.二通調節閥的阻力:取40kPa(0.4m水柱)5水系統的各部分阻力之和為:80kPa+140kPa+45kPa+40kPa=305kPa(30.5m水柱)6.水泵揚程:取10%的安全系數,則揚程H=30.5m*1.1=33.55m。六:冬季循環水泵的選擇a.華東地區很多空調設計都是冬夏兩用的,即隨著季節的變化,為盤管供應冷水或熱水冬季熱負荷一般比夏季冷負荷小,且空調水系統供回水溫差夏季一般取5℃,冬季取10℃根據空調水系統循環流量計算公式G=KQ/1.163△T(式中Q為空調負荷KW,ΔT為水系統溫差℃,K為水泵流量附加系數1.051.1,G為水系統循環流量m3/h,),則夏季空調循環水流量將是冬季的2-3倍。假設冬季流量為夏季流量的1/3,系統設計采用雙管制系統,即管路特性曲線冬夏季是一致的,由H=SQ,得到H/H2=Q12/Q2,則系統熱水阻力取1820M,取水泵效率65%,此時熱水的ER=0.002342*20/(10*0.65)=0.0072滿足節能要求七結論a.在設計空調水系統時應進行必要的水力計算,確保選用水泵的揚程合理。對水泵揚程的選取不能認為越大越保險,而要重視運行的經濟性,避免隨意加大揚程。應對空調系統各種設備的綜合配置進行全面的技術經濟分析,避免造成工程初投資增加及“大馬拉小車”等浪費資源的現象。在方案設計階段應依據使用功能、高低峰負荷時間、系統特征以及其它條件,針對空調系統中的冷水機組、循環泵、冷卻塔等設備的綜合配置進行全面充分的技術經濟分析,以期在滿足使用功能的前提下降低工程造價和運行費用。b.選擇循環水泵時,注意水泵工況點向右偏移現象,以保障水泵揚程變化在系統正常運行的允許范圍之內c.要重視中央空調循環水流量變化的特點,在夏季與冬季水量變化很大時,采用分蘇州市建筑設計研究院有限責任公司淺析中央空調循環水泵的選擇設循環水泵方案,或用調速水泵,或采用直徑不等的兩套葉輪,以節約能源,保證系統可靠高效運行。參考文獻:[1]陸耀慶.實用供熱空調設計手冊.北京:中國建筑工業出版社,第二版[2]《采暖通風與空氣調節設計規范》(GB50019-2003)3]《公共建筑節能設計標準》(GB50189-2005)蘇州市建筑設計研究院有限責任公司
