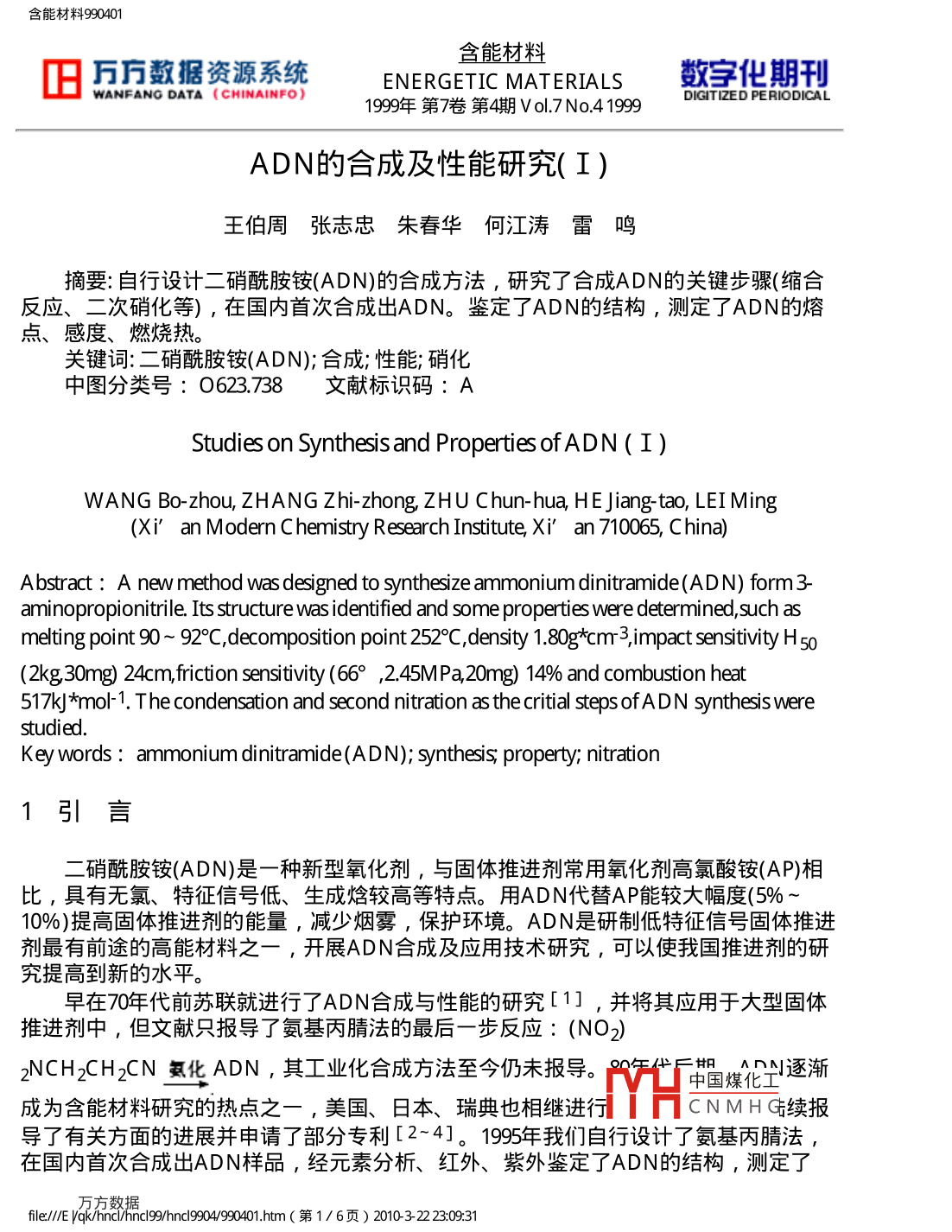

ADN的合成及性能研究(Ⅰ)

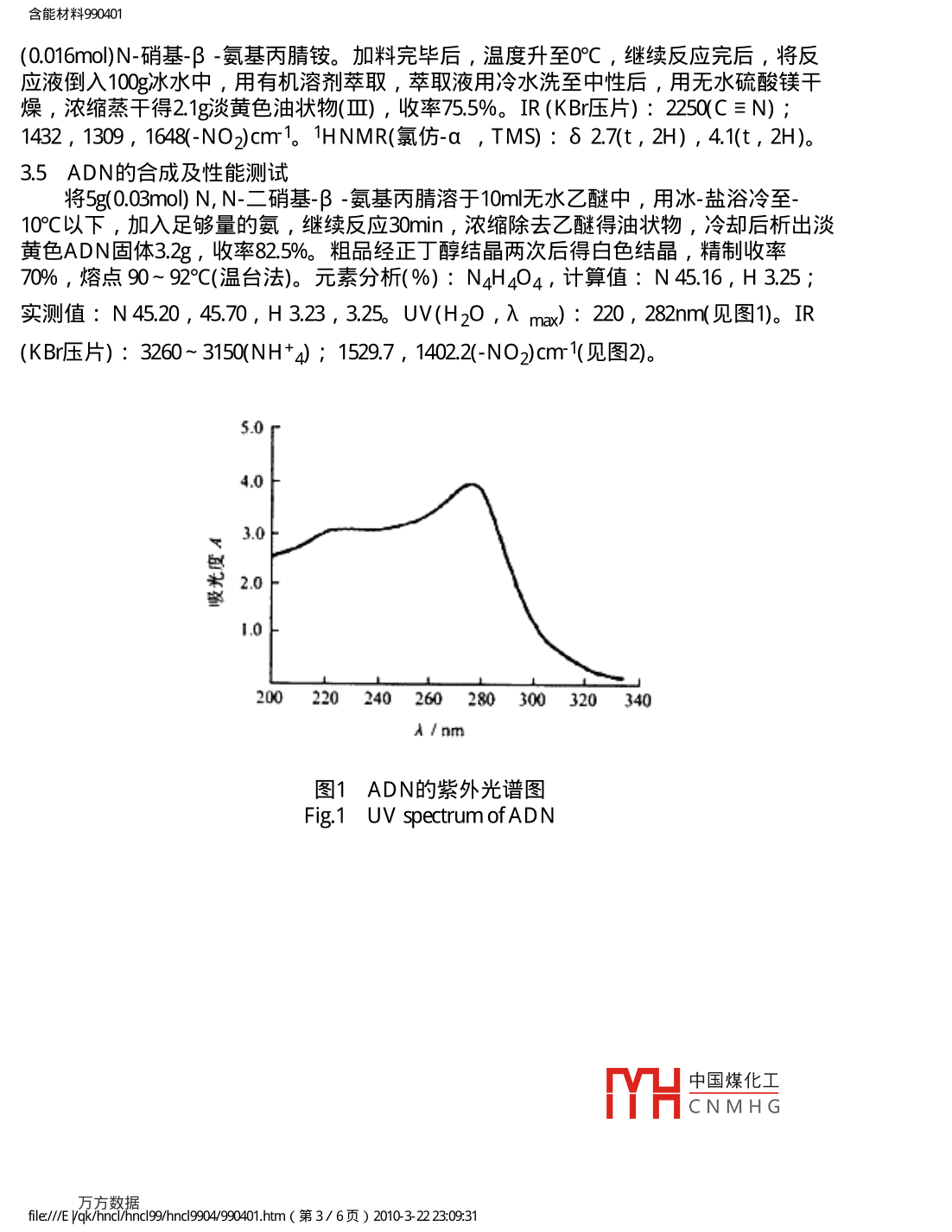

含能材料990401含能材料日資源系統ENERGETIC MATERIALS數字化期刊WANFANG DATA ( CHINAINFO)DIGITIZED PE RIODICAL1999年第7卷第4期V ol.7No.4 1999ADN的合成及性能研究( I)王伯周張志忠朱春華何江濤雷鳴摘要:自行設計二硝酰胺銨(ADN)的合成方法,研究了合成ADN的關鍵步驟(縮合反應、二次硝化等) ,在國內首次合成出ADN。鑒定了ADN的結構,測定了ADN的熔點、感度、燃燒熱。關鍵詞:二硝酰胺銨(ADN);合成;性能;硝化中圖分類號: 0623.738文獻標識碼: AStudies on Synthesis and PropertiesofADN( I)WANG Bo-zhou, ZHANG Zhi-zhong, ZHU Chun-hua, HE Jjiang- tao, LEI Ming(Xi' an Modern Chemistry Research Institute, Xi' an 710065, C hina)Abstract : A new method was designed to synthesize ammonium dinitramide (AD N) form3-aminopropionitrile. Its structure was identified and some properties were determined,such asmelting point 90 ~ 92°C,decomposition point 252°C,density 1.80g*cm3,impact sensitivity H 50(2kg30mg) 24cm,friction sensitivity (66° ,2.45MPa,20mg) 14% and combustion heat517kJ*mol-1. The condensation and second nitration as thecritial steps of ADN synthesiswerestudied.Key words : ammonium dinitramide(AD N); synthesis, property; nitration1引言二硝酰胺銨(ADN)是-種新型氧化劑，與固體推進劑常用氧化劑高氯酸銨(AP)相比,具有無氯、特征信號低、生成焓較高等特點。用ADN代替AP能較大幅度(5%~10% )提高固體推進劑的能量,減少煙霧,保護環境。AD N是研制低特征信號固體推進劑最有前途的高能材料之一, 開展ADN合成及應用技術研究,可以使我國推進劑的研究提高到新的水平。早在70年代前蘇聯就進行了ADN合成與性能的研究[1] , 并將其應用于大型固體推進劑中, 但文獻只報導了氨基丙腈法的最后一步反應: (NO2)2NCH2CH2CN氨化ADN ,其工業化合成方法至今仍未報導。9年代后期5I逐漸中國煤化工'成為含能材料研究的熱點之一,美國、日本、瑞典也相繼進行YHCNMH陸續報導了有關方面的進展并申請了部分專利[2~4]。1995年我們自行設計了氨基丙腈法，在國內首次合成出ADN樣品,經元素分析、紅外、紫外鑒定了ADN的結構, 測定了fle://E/ vnhnn/91h9n1994/990401.htm (第1/ 6頁) 2010-3-22 23:09:31含能材料990401ADN的熔點、燃燒熱、感度等性能數據。2反應原理0NaOH, HOH2NCH2CH2CN + CICOPrPrOCNHCH2CH2CNHNO3 ,NHy.(I)NO2NH NCH2CH2CNBFA NOh ,CHOH_NO2.NCH2 CH2CNExONNH(M)(ADN)3實驗部分3.1儀器與試劑儀器: JNMC-90H核磁共振儀, SP- 100紅外分光光度儀, PE- 2400型元素分析儀，DSC-2C型差示掃描量熱儀, UV-260紫外可見分光光度儀。試劑:硝酰四氟化硼,可參照文獻[6]制備,其它試劑均為化學純。3.2 N- 正丙酯基-β -氨基丙腈( I )的制備將24g( 0.6mo)氫氧化鈉和35g( 0.5mol)β -氨基丙腈溶于100ml水中, 冷卻至5°C以下,攪拌下滴加62g(0.5mol)氯甲酸丙酯,溫度不超過10°C。 滴加完畢后繼續攪拌1h過濾出固體,水洗至中性,干燥后得71g白色固體( I) ,收率91% ,熔點37 ~ 38°C(溫臺法)。IR(KBr壓片) : 2245(C=N) , 1702(C=0) , 1284(C - 0) cmr1。3.3 N- 硝基_β -氨基丙腈銨( I )制備將70ml( 1.7mol)純硝酸冷到10°C以下,攪拌下分批加入33g( 0.21mol) N-正丙酯基-β -氨基丙腈,反應完后,將硝化液倒入400g冰水中,用有機溶劑萃取,濃縮萃取液得淡黃色油狀物。用氨氣氨化,得白色固體( I )24g,收率81%。IR(KBr壓片) : 2253(C=N) , 1580，1403(-NO2)cm1。 1HNMR(D20，DSS) :δ 2中國煤化工2H)。TYHCNM HG3.4 N , N-二硝基-β -氨基丙腈()的制備將10ml無水乙腈冷至-10°C , 攪拌下依次加入2.4g( 0.018mol)硝酰四氟化硼和2.2gfle://E vhhch1/91/n04940901.htoh (第2/ 6頁) 2010-3-22 23:09.31含能材料990401(0.016mol)N-硝基-β - 氨基丙腈銨。加料完畢后,溫度升至0°C ,繼續反應完后,將反應液倒入100g冰水中,用有機溶劑萃取,萃取液用冷水洗至中性后,用無水硫酸鎂干燥,濃縮蒸干得2.1g淡黃色油狀物(I) ,收率75.5%。IR (KBr壓片) : 2250(C=N) ;1432 , 1309 , 1648(- NO2)cm1。1HNMR(氯仿-a , TMS) : δ 2.7(t, 2H) , 4.1(t, 2H)。3.5 ADN的合成及性 能測試將5g(0.03mol) N, N-二硝基_β - 氨基丙腈溶于10ml無水乙醚中，用冰鹽浴冷至-10°C以下,加入足夠量的氨,繼續反應30min ,濃縮除去乙醚得油狀物,冷卻后析出淡黃色ADN固體3.2g ,收率82.5%。粗品經正J醇結晶兩次后得白色結晶,精制收率.70% ,熔點90~ 92°C(溫臺法)。元素分析(%) : N4H404,計算值: N 45.16, H 3.25 ;實測值: N 45.20 , 45.70, H 3.23 , 3.25。UV(H2O , λ max) : 220, 282nm(見圖1)。IR(KBr壓片) : 3260~ 3150(NH+4) ; 1529.7 , 1402.2(-NO2)cm-1(見圖2)。5.0 r4.03.02.01.0200 220 240 260 280 300 320 340λ /nm圖1 ADN的紫外光譜圖Fig.1 UV spectrum ofADN中國煤化工MHCNM HGfle://E vhhch1/91/n04940901.htoh (第3/ 6頁) 2010-3-22 23:09.31含能材料9904010.8p0.7-828.8721.70.66334.21343.730.33034.905 t3744.90.451029.5).3 t1529.71402.2193.840003500 100025002000 1800 1600 1400 1200 1000 800 600 400(I/A )/cm'圖2 ADN的紅外 光譜圖Fig.2 IR spectrum of ADN熔點90~ 92°C(溫臺法) ,密度1.80g;cm-3 , DSC(Tm) 190.4°C(圖3) ,燃燒熱517kJ.mol-1 ,生成焓- 140kj.md- 1(文獻值) [7] , 摩擦感度(66° , 2.45MPa 20mg)14% ;撞擊感度H50( 2kg30mg)24cm。1S.0r90.3言。人7.5190.460120240300T1 C圖3 ADN的DSC 曲線中國煤化工Fig.3 DSC curveof ADNMHCNM HGfle://E vhhch1/91/n04940901.htoh (第4/ 6頁) 2010-3-22 23:09.31含能材料9904014結果與討論4.1氯甲 酸正丙酯和β -氨基丙腈縮合反應該反應是有機合成中常見的反應，-般方法是在有機溶劑中,加入三乙胺等有機堿,除去縮合過程中產生的氯化氫,然后過濾除去三乙胺鹽酸鹽,除去母液中溶劑后就可以得到縮合產物。水相法和有機溶劑法實驗結果見表1。表1有機溶劑法、 水相法縮合實驗結果Table1 AD N from condensation in organic solventand aqueous medium,respectively方法| 反應介質氯化氫縮合反應產品收率吸收劑溫 度/°C時間/h|熔點/°C| /%水相法水氫氧化鈉10137~ 3891|溶劑法無水乙醚三乙胺.1.534~3780從表何以看出:水相法較溶劑法不但具有反應時間短，產品純度高,收率高的特點,而且用廉價水作為反應介質、氫氧化鈉代替有機堿作鹵化氫吸收劑,簡化了反應條件,減少了環境污染,大大降低了合成成本,具有工業化前景。.4.2 N-硝基-β -氨基丙腈銨鹽的二次硝化條件由于在制備硝酰四氟化硼過程中,會(huì )帶來少量HNO3, BFgNO2在存放過程中也會(huì )水解產生HNO3和H BF4,所以硝化劑BF4NO2呈酸性。由于硝化劑中存在一定量 的游離酸,因而,在N-硝基_β-氨基丙腈銨鹽的二次硝化過程首先進行的是中和反應:NO2NHNCH2CH2CN + H*- + HNCH2CH2CN中和產物N-硝基β-氨基丙腈可以分離出來,常溫下為淺黃色液體。而后進行二次硝化:HN( NO2 )CH2CH2CNBF.NO2.(NO2 )2NCH2CH,CN用石油醚與乙酸乙酯體積比為1 : 1的混和溶劑作展開劑,進行薄層色譜(TLC)分析。N-硝基_β - 氨基丙腈、N , N-二硝基β -氨基丙腈的比移值R分別為: 0.34和0.65。利用薄層色譜跟蹤反應,如果薄層板上存在R值為0.34中國煤化工二次CNMHG,硝化不完全;如果薄層板上只有Rf為0.65的- -個點, 0.34的點消大,說明_從 館化已經完全。二次硝化是合成ADN的關鍵步驟,反應介質、反應溫度、反應時間、攪拌速fle///E v1hnnnh919hn19904/990401.htmn(第5/ 6頁) 2010-3-22 23:0931含能材料990401度、料比等直接影響著反應的進行程度。5結論(1)自行設計了合成方法,在國內首次合成出ADN ,經元素分析、紫外、紅外鑒定了ADN結構。(2)測試了ADN的熔點、密度、感度、相容性、燃燒熱等性能數據,為ADN的應用提供了必要的依據。(3)研究了水相法縮合反應,簡化了反應條件,降低了成本。(4)用薄層色譜跟蹤了二次硝化過程,確定了反應終點?；痦椖?國防科工委預研基金(12.6.4.4)作者簡介:王伯周(1967-) ,男,碩土,從事含能材料合成及性能測試研究,發表論文數.篇。作者單位:王伯周張志忠朱春華何江濤雷鳴西安近代化學研究所 ,陜西西安710065參考文獻:[1] Luk' yanovO A, GorelikV P , TartakovskyV A. D initramideand itssalts: I.Synthesis of dinitramide salts by decyanoethylation reaction of N,N-dinitro- β-aminopropiohitrile[J ] . IZV. Akad. Nauk.Ser,Khim.,1994,1: 94 ~ 97.[ 2] Bottaro J C. Method of forming dinitramide salts. Int. CI: CO1B21/20[P] .U.S.Patent 5198 204,1993.[3]波 多野日出男. Ammonium dinitramide O新合成法七子O物理化學的特性[J ].火藥學會(huì )志.1996,57(4): 160~ 165.[ 4] Langlet.Method of preparing dinitramidic acid and salts thereof.Int CI: CO1B21/082[P] . WO 06099,1997.[ 5]張志忠.新型含能材料KDN和ADN合成成功[J] .火炸藥, 1997(1) : 36.[6]GeorgeA 0. Organic Synthesis,1967 , 47(56) : 56~ 61.[7] 趙克熙.一種新型氧化劑簡介[J ] .固體火箭技術, 1991(2) : 82~ 85.收稿日期: 1999-09-27修回日期: 1999-11-12中國煤化工MHCNM HGfle://E hhhch/91n04940901.hto (第6/ 6頁) 2010-3-22 23:09.31
