TOM OPAL 878L型降烯烴催化劑的工業(yè)應用

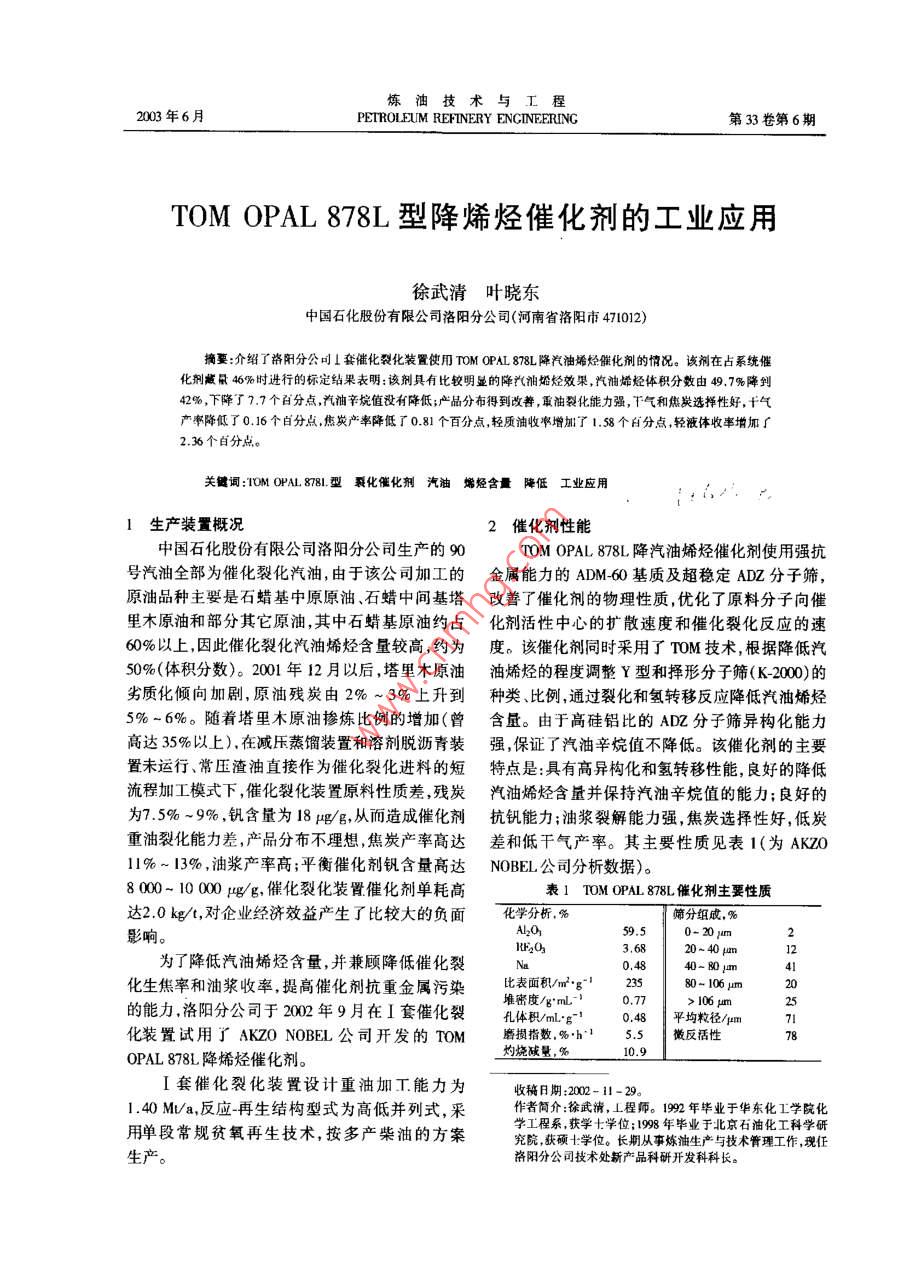

煉油技術(shù)與工程2003年6月PETROLEUM REFTNERY ENCINEERING第33卷第6期TOM OPAL 878L型降烯烴催化劑的工業(yè)應用徐武清葉曉東中國石化股份有限公司洛陽(yáng)分公司(河南省洛陽(yáng)市471012)摘戛:;介紹了格陽(yáng)分公司1套催化裂化裝置使用TOM 0OPAL 878L降汽油烯烴催化劑的情況。該劑在占系統催化劑戴朵46%時(shí)進(jìn)行的標定結果表明:該劑具有比較明顯的降'(油婚烴效果,汽油烯烴體積分數由49.7%降到42%,下降了7.7個(gè)百分點(diǎn),汽油辛烷值沒(méi)有降低;產(chǎn)品分布得到改善,重油裂化能力強,下氣和焦炭選擇性好，f氣戶(hù)率降低了0.16個(gè)百分點(diǎn),焦炭產(chǎn)率降低了0.81個(gè)百分點(diǎn),輕質(zhì)油收率增加了1.58個(gè)分點(diǎn),輕被體收率增加s2.36個(gè)白分點(diǎn)。關(guān)鍵詞:10M OPAL 8781.型裂化催化劑 汽油烯烴含量障低工業(yè)應用1生產(chǎn)裝置概況 .2催化劑性能中國石化股份有限公司洛陽(yáng)分公司生產(chǎn)的90TOM 0PAL 878L降汽油烯烴催化劑使用強抗號汽油全部為催化裂化汽油,由于該公司加工的金屬能力的ADM-60基質(zhì)及超穩定ADZ分子篩，原油品種主要是石蠟基中原原油、石蠟中間基塔改善了催化劑的物理性質(zhì),優(yōu)化了原料分子向催里木原油和部分其它原油,其中石蠟基原油約占化劑活性中心的擴散速度和催化裂化反應的速60%以上,因此催化裂化汽油烯烴含量較高,約為度。該催化劑同時(shí)采用了TOM技術(shù)，根據降低汽50%(體積分數)。2001 年12月以后,塔里木原油油烯烴的程度 調整Y型和擇形分子篩(_2000)的劣質(zhì)化傾向加劇,原油殘炭由2% ~3%上升到種類(lèi)、比例,通過(guò)裂化和氫轉移反應降低汽油烯烴5%-6%。隨著(zhù)塔里木原油摻煉比例的增加(曾含量。由于高硅鋁比的ADZ分子篩異構化能力高達35%以上).在減壓蒸餾裝置和溶劑脫瀝青裝強,保證了汽油辛烷值不降低。該催化劑的主要置未運行、常壓渣油直接作為催化裂化進(jìn)料的短特點(diǎn)是:具有高異構化和氫轉移性能,良好的降低流程加工模式下,催化裂化裝置原料性質(zhì)差,殘炭汽油烯烴含量并保持汽油辛烷值的能力;良好的為7.5% ~ 9% ,釩含量為18 pg/g,從而造成催化劑抗釩能力;油漿裂解能力強,焦炭選擇性好,低炭重油裂化能力差,產(chǎn)品分布不理想焦炭產(chǎn)率高達差和低干氣產(chǎn)率。 其主要性質(zhì)見(jiàn)表1(為AKZO11%~13%,油漿產(chǎn)率高;平衡催化劑釩含量高達.NOBEL公司分析數據)。8 000~ 10 000 r/g,催化裂化裝置催化劑單耗高表1 TOM OPAL 878L催化劑主要性質(zhì)達2.0 kg/t,對企業(yè)經(jīng)濟效益產(chǎn)生了比較大的負面化學(xué)分析.%篩分組成，%影響。Al2O59.50- 20 pum2RF2O2.6820~40pm.12為了降低汽油烯烴含量,并兼顧降低催化裂.Na0.4840- 80 jam41化生焦率和油漿收率,提高催化劑抗重金屬污染比表面積/m'.g"23580- 106 yum20堆密度/g'mL- I0.77> 106 pum25的能力.洛陽(yáng)分公司于2002 年9月在I套催化裂孔體積/mL*g-10.48|平均粒徑/pm71化裝置試用了AKZ0 NOBEL 公司開(kāi)發(fā)的TOM磨損指數, %h-15.5微反活性78灼燒堿量,%10.9OPAL 878L降烯烴催化劑。I套催化裂化裝置設計重油加工能力為收稿日期:2002-11-29。I. 40 MU/a,反應-再生結 構型式為高低并列式,采作者簡(jiǎn)介:徐武情，上程師。1992 年畢業(yè)于華東化I學(xué)院化單段常規貧氧再生技術(shù)，按多產(chǎn)柴油的方案學(xué)工程系，獲學(xué)+:學(xué)位; 1998年畢業(yè)于北京石油化工科學(xué)研究院,獲碩士學(xué)位。長(cháng)期從事煉油生產(chǎn)與技術(shù)管理工作,現任生產(chǎn)。路陽(yáng)分公司技術(shù)處新產(chǎn)品科研開(kāi)發(fā)科科長(cháng)。-14-煉油技術(shù)與工程2003年第33卷3工業(yè)應用過(guò)程表3裝置主要操作條件3.1 催化劑置換項月”空白標定中期標定反應溫度/T:520514I套催化裂化裝置在使用T0M OPAL 878L催再生密相溢度/氣68682化劑前應用的是增產(chǎn)柴油催化劑CC-20D(V)和.原料油預熱溫度/心228193汽包產(chǎn)蒸汽量/1.h* 180LRC-99,維持較低的催化劑活性以多產(chǎn)柴油,但汽主風(fēng)總量/m'. min-'29682991油烯烴含量較高,為49. 7%(體積分數)。2002年再生器藏景/1411389月3日開(kāi)始使用TOMOPAL878L催化劑,采用小再生壓力/MPa0.1580.168反應壓力/MPa0.1320.13型加料器向系統補劑。在使用TOM OPAL 878L催新鮮原料油量/1h-116165油漿回煉量/th-1136.化劑的同時(shí),裝置也使用了AKZONOBEL公司生L1產(chǎn)的汽油降硫助劑Resolve 750,按照要求,催化劑終止劑量/心h-下氣回煉量/m2-h-110431 902分兩批裝填,第一批先裝入50 t,第二批與降硫助新鮮原料油霧化燕汽量/rh-15.25.1油漿霧化蒸汽/+h-0.430.46劑混裝<比例為4:1)。催化劑補充速度-般維持預提升熱汽最/t-h-12.842.78在8~9Vd,當塔里木原油加工比例增加到35%.汽提蒸汽量/h-15.937.10劑油比7.037.49~43%時(shí),加快了催化劑補充速度,且適當卸劑以回煉比.0.080.04使平衡催化劑的釩含量控制在8 000~ 9 000 rg/g,表4平衡催化劑物性分析并保持平衡催化劑活性有所提高以獲得較好的降低汽油烯烴效果。項H息中塑3.2裝置標定金屬含餓/rgg-'孔體積V/ml"g'0.12 0.15為了考察T0MOPAL878L催化劑降汽油烯烴F8729 8 120篩分組成，%N2778 2379 0-20pm 0.1 0.1的效果,裝置于2002年9月2日18:00至 3日微反活性9406 667620~40xm 4.5 6.540-80pum 50.1 52.818:00進(jìn)行了24 h的空白標定,10月5日18:00至堆密度/g'mL-1 0.96 0.8980~110pum 13.4 15. 17日18:00進(jìn)行了48 h的中期應用標定。自9月3冉生催化制碳含氛,憑0.08 0. 1> LI0 jum31.9 25.5。日至10月7日共使用TOM0PAI,878L催化劑表5產(chǎn)品分布%300 1,按等比例跑損計算, TOM OPAL 878L催化劑空白標定中期標定變化在系統藏量中占46%。氣-0.163.3原料油 性質(zhì)和操作條件液化石油氣12.4313.21+0.78光油33.2937.18 +3.89兩次標定時(shí),原油混合比例基本接近,即中柴油32.5530.24 - 2.31原:塔里木:長(cháng)慶=49:35:16。裝置操作條件盡量油漿6.064.67 -1.39焦坎12.3911.58-0.81保持-致。標定結果見(jiàn)表2-6。損失0.5表2原料油性質(zhì)輕質(zhì)油收率65.8467.42 + 1.58 .液化石袖氣+汽油+柴油78.2780.63+2.36項t轉化率61.3865.09+3.71 .密度(20t)/g*cm-0.92720.906 0柴汽比_0.98。0.81-0.17殘炭.%7.557.37運動(dòng)粘度/m?'s5-I80C38.6633. 164工業(yè)中期應用效果分析100公.21.04.18.364.1降汽油烯烴效果明顯 汽油辛 烷值保持理想凝點(diǎn)/t33:隨著(zhù)TOMOPAL878L催化劑占系統藏量比例鹽含最/mg°L-18.4.的增加,汽油烯烴含量呈現明顯的降低趨勢。當初餾點(diǎn)/心235245350氣餾出率,%10.00TOM OPAL. 878L催化劑占系統藏量比例達到46%金屬含量/rg° g5-'時(shí),熒光法分析結果顯示汽油烯烴體積分數下降25.195.44了7.7個(gè)百分點(diǎn),芳烴體積分數由14.2%降低到6.725.7411.8%,色譜法分析結果顯示汽油異構烷烴質(zhì)量20.117.78分數增加了4.63個(gè)百分點(diǎn)。干氣中氫含量由碗含量,%0.9135.61 %降到24.34% ,氫氣/甲烷由1.34降到0.81;第6期徐武清等.T0M OPAL 878L型降烯烴催化劑的工業(yè)應用液化石油氣中異丁烷/丁烯由0.68增加到0.73,氫增加了 3.89個(gè)百分點(diǎn);柴油收率降低了2.31 個(gè)百轉移能力得到提高，而且,汽油辛烷值沒(méi)有降低;汽分 點(diǎn);柴汽比降低了0.17;液化石油氣收率增加了油誘導期由165 min增加到293 min。由此說(shuō)明TOM 0.78 個(gè)百分點(diǎn);輕質(zhì)油收率增加了1.58個(gè)百分OPAL878L催化劑具有良好的異構化和氫轉移性點(diǎn);總液體收率增加了2.36個(gè)百分點(diǎn)。能,具有較強的降低汽油烯烴含量的能力和理想的4.3 油漿裂化能力強干氣和焦炭選擇性好汽油辛烷值保持能力。隨著(zhù)T0M OPAL 878L催化劑加人量的增加，表6穩定汽油主要性質(zhì)盡管塔里木原油加工比例也出現增加的趨勢,在二項目_空白標定中期標定35% ~ 43%的范圍內變化,但油漿回煉量由13.6相對密度中0.716 10.7102誘導期/min293Vh降低到6.6 th。根據重油轉化情況，反應溫度RON92.4由520C降到514C。標定數據顯示，油漿收率降79.780.0硫含量/pg*g°920低了1.39個(gè)百分點(diǎn);于氣產(chǎn)率降低了0.16個(gè)百分餾程/C點(diǎn);焦炭產(chǎn)率降低了0.81個(gè)百分點(diǎn)。初餾點(diǎn).3433終餾點(diǎn)16176族組成(色增法),%5小結正梅烷烴5.6.37異構烷烴28.433.03TOM OPAL 878L降汽油烯烴催化劑在試用34煸烴45.25 .38.97.天、占系統催化劑藏量46%時(shí)進(jìn)行的中期標定情5.84況表明該催化劑具有以下性能:14.7914.74未知組分0.220.15(1)比較明顯的降汽油烯烴效果,汽油辛烷值族組成(熒光法).%孀烴49.742保持理想。汽油烯烴體積分數下降了7.7個(gè)百分芳烴14.211.8點(diǎn),汽油辛烷值沒(méi)有降低。(2)產(chǎn)品分布理想,目的產(chǎn)品收率高,油漿裂4.2目的產(chǎn)品收率高 產(chǎn)品分 布理想化能力強,干氣和焦炭選擇性好。與空白標定相比,中期標定的產(chǎn)品分布有明(編輯呂艷芬)顯改善。轉化率增加了3.71個(gè)百分點(diǎn);汽油收率COMMERCIAL APPLICATION OF TOM OPAL878L CATALYST FOR OLEFIN DECREASINGXu Wuqing, Ye XiaodongLuryang Company, SINOPEC ( luoyang , Henan 471012)Abstract Commerial aplication of TOM OPAL 878 L catalyst in the first RFCC unit of Lunoyang Company is，introduced. Evaluation was made when TOM OPAL 878 L made up 46% of the catalyst inventory in the eystem.The reult shows that TOM OPAL 878 L has evident efet on reducing gasoline olefn. Volume percent of olefn hasbeen reduced from 49.7% to 42% withoul gasoline octane number decreased and the product slate has been im-proved. The catalyst is characterized by strong capability of heavy oil cracking and good slectivity of dry gas andcoke. Yield of dry gas has decreased by 0. 16 percent point and that of coke decreased by 0.81 percent point. 0the oher hand, light oil yield has increased by 1.58 percent point and light liquid yield increased by 2.36 percentpoints.Keywords TOM OPAL 878 lI, cracking catalyst, gasoline, olefin content, decrase, commercial aplication
