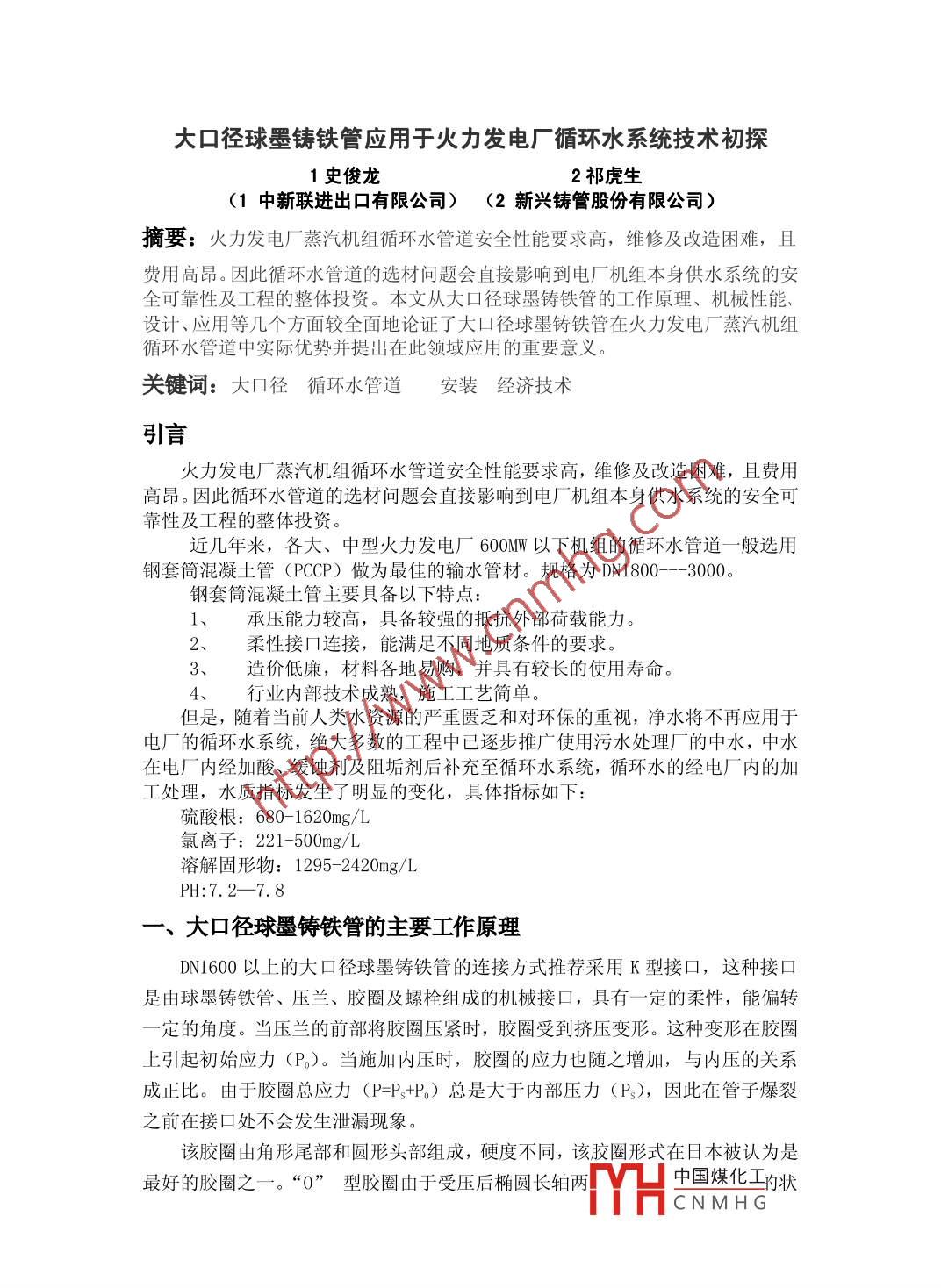

大口徑球墨鑄鐵管應用于火力發電廠循環水系統技術初探

大口徑球墨鑄鐵管應用于火力發電廠循環水系統技術初探.1史俊龍2祁虎生(1中新聯進出口有限公司) (2 新興鑄管股份有限公司)摘要:火力發電廠蒸汽機組循環水管道安全性能要求高，維修及改造困難，且費用高昂。因此循環水管道的選材問題會(huì )直接影響到電廠機組本身供水系統的安全可靠性及工程的整體投資。本文從大口徑球墨鑄鐵管的工作原理、機械性能、設計、應用等幾個方面較全面地論證了大口徑球墨鑄鐵管在火力發電廠蒸汽機組循環水管道中實際優勢并提出在此領域應用的重要意義。關鍵詞:大口徑循環水管道安裝 經濟技術引言火力發電廠蒸汽機組循環水管道安全性能要求高，維修及改造困難，且費用高昂。因此循環水管道的選材問題會(huì )直接影響到電廠機組本身供水系統的安全可靠性及工程的整體投資。近幾年來，各大、中型火力發電廠600MW以下機組的循環水管道一般選用鋼套筒混凝土管(PCCP) 做為最佳的輸水管材。規格為DN1800---3000。鋼套筒混凝土管主要具備以下特點:承壓能力較高，具備較強的抵抗外部荷載能力。2、柔性接口連接，能滿足不同地質條件的要求。3、造價低廉，材料各地易購，并具有較長的使用壽命。行業內部技術成熟，施工工藝簡單。但是，隨著當前人類水資源的嚴重匱乏和對環保的重視,凈水將不再應用于電廠的循環水系統,絕大多數的工程中已逐步推廣使用污水處理廠的中水，中水在電廠內經加酸、緩蝕劑及阻垢劑后補充至循環水系統，循環水的經電廠內的加工處理，水質指標發生了明顯的變化，具體指標如下:硫酸根: 680- 1620mg/L氯離子: 221-500mg/L溶解固形物: 1295-2420mg/LPH:7.2- -7.8-一、大口徑球墨鑄鐵管的主要工作原理DN1600以上的大口徑球墨鑄鐵管的連接方式推薦采用K型接口，這種接口是由球墨鑄鐵管、壓蘭、膠圈及螺栓組成的機械接口，具有-定的柔性，能偏轉.一定的角度。 當壓蘭的前部將膠圈壓緊時，膠圈受到擠壓變形。這種變形在膠圈上引起初始應力(Po)。 當施加內壓時，膠圈的應力也隨之增加，與內壓的關系.成正比。由于膠圈總應力(P=Ps+P0) 總是大于內部壓力(P;)， 因此在管子爆裂之前在接口處不會(huì )發生泄漏現象。該膠圈由角形尾部和圓形頭部組成，硬度不同，該膠圈形式在日本被認為是最好的膠圈之-?！?”型膠圈 由于受壓后橢圓長軸兩中國煤化工的狀YHCNMHG況，而在實際使用過程中增加了滲漏的可能性。保證在內外壓力條件下，即使在最不利的鑄造公差即最小插口與最大承口連接和接頭運動條件下，如偏角1. 5°接頭受大于30倍公稱直徑的剪切力的條件下，保證接頭密封良好。具有偏轉的特性使管線能吸收因地基沉降而產生的應力，避免管道事故，因此也能滿足地質條件不良的工程施工。( 見圖1、2)K型摟口型式(圖1)二、大口徑球墨鑄鐵管的機械性能1、機械性能IS02531中規定的球鐵管的機械性能直徑DN抗拉強度Rm屈服強度Rp0. 2延伸率A硬度MmN/mm2%HBDN80-1000≥420> 300≥10DN1200-2600≥300≥7≤230注:當延伸率大于或等于10%時，允許最小屈服強度值Rp0.2為270N/mm22、尺寸和重量尺寸: IS02531 只規定管和管件插口尺寸及公差，規定用環形卷尺測量:適用于所有壁厚等級管，也適用于盤插類管件。負公差取決于管子接口類型，在國家標準中有規定。管與管件插口橢圓度應為: DN>600， 不超過DE的2%。內徑:球墨鑄鐵管內徑標準值，單位mm，等于公稱直徑DN;.壁厚:管與管件的標準壁厚是根據公稱直徑DN的函數來計算的。公式如下:e=K (0.5+0. 001DN)式中: e-標準壁厚，mm;DN一公稱直徑，mm中國煤化工K---壁厚級別系數:.MHCNMH G長度見下表單位:米DN標準長度Lμ80-- 26006或8.15注:不是所有的標準長度在所有的國家都適用對壁厚等級為K9的DN2000的管，e=22. 5mm公差為: - (1. 3+0.001DN) =- 3.3mmDN1800以上大口徑球鐵管長度一般為8. 15m在廠方提供的管總數中，短尺管比例不超過10%。管的平直度:管子應平直，其最大偏差為長度的0. 125%。.三、大口徑球墨鑄鐵管設計及應用1、推力錨固(1)由水壓產生的推力:40N◆xf = 2pAsin號=2p"D-sin號4同樣的在三通處產生的推力為:.在三通處由水壓引起的推力f=pa=pndπd12在漸縮處產生的推力為:中國煤化工YHCNMH G在減縮處由水壓引起的推力二f= p(A-a)= p("01--門)在管道末端產生的推力為:在管道末端由水壓引起的推力.-二三二三→f= pA= prDI1上式中:f為推力;p為內壓力;A為主管的截面積;a為支管的截面積;θ為彎頭的角度;在水壓為1Kgf/cm2時管件處的推力如下表: _公稱直徑管線末端45°22.5°11.25°200034045260571328466742200408283124915930800424004745236318185159302260056579433082207611092注: (1)、要決定實際壓力條件下的推力，可用表中的推力數乘實際壓力在計算;(2)、. 上表中的數值由實際管子的外徑計算得來。2、使用混凝土塊固定中國煤化工在設計混凝土塊時，主要考慮敷設條件、地MHCNMHG寸和重量、回填在混凝士塊上的土壤的重量、混凝土塊的被動土壤作用力和管子與周?chē)?土壤之間的摩擦力。a、用于水平彎頭的混凝土塊的設計用于水平彎頭的混凝士塊的設計°μWP:推力W1:填在混凝土塊上的土壤的重量W2:管子和混凝土塊中的水的重量W3:混凝土塊的重量W:混凝土塊底部的總重量μ:混凝土塊和土壤之間的摩擦系數E:混凝土塊后部的土抗力(被動土壓力)E=1/2.C。. γ (h2?-h2)●LC。: 土抗力系數C。=tan2(45°+ φ/2)φ:土壤的內摩擦角度γ :土壤的單位重量L:混凝土塊的設計長度對于一個水平的彎頭來說，混凝土塊應該滿足下列條件:P<μ●W+E注:當混凝土塊在地下水位以下的地方使用的時候，在設計的時候應該考慮到浮力作用。b、用于向下的立式彎頭的混凝土塊的設計用于向下的立式彎頭的混凝土塊的設計-P2)P1:水平分力.P2:垂直分力中國煤化工MHCNMH Gμ (W-P2):混凝土塊底部對土壤的摩擦阻力E:混凝土塊后部的土抗力(被動土壓力)F:在混凝土塊側面由主動土壤壓力造成的阻力要滿足條件，請按照下列的公式來計算:相對于水平分力P=P●sinθ/2<μ (W-P2) +E相對于垂直分力P2=P●cos θ /2
