中頻爐循環水的余熱利用

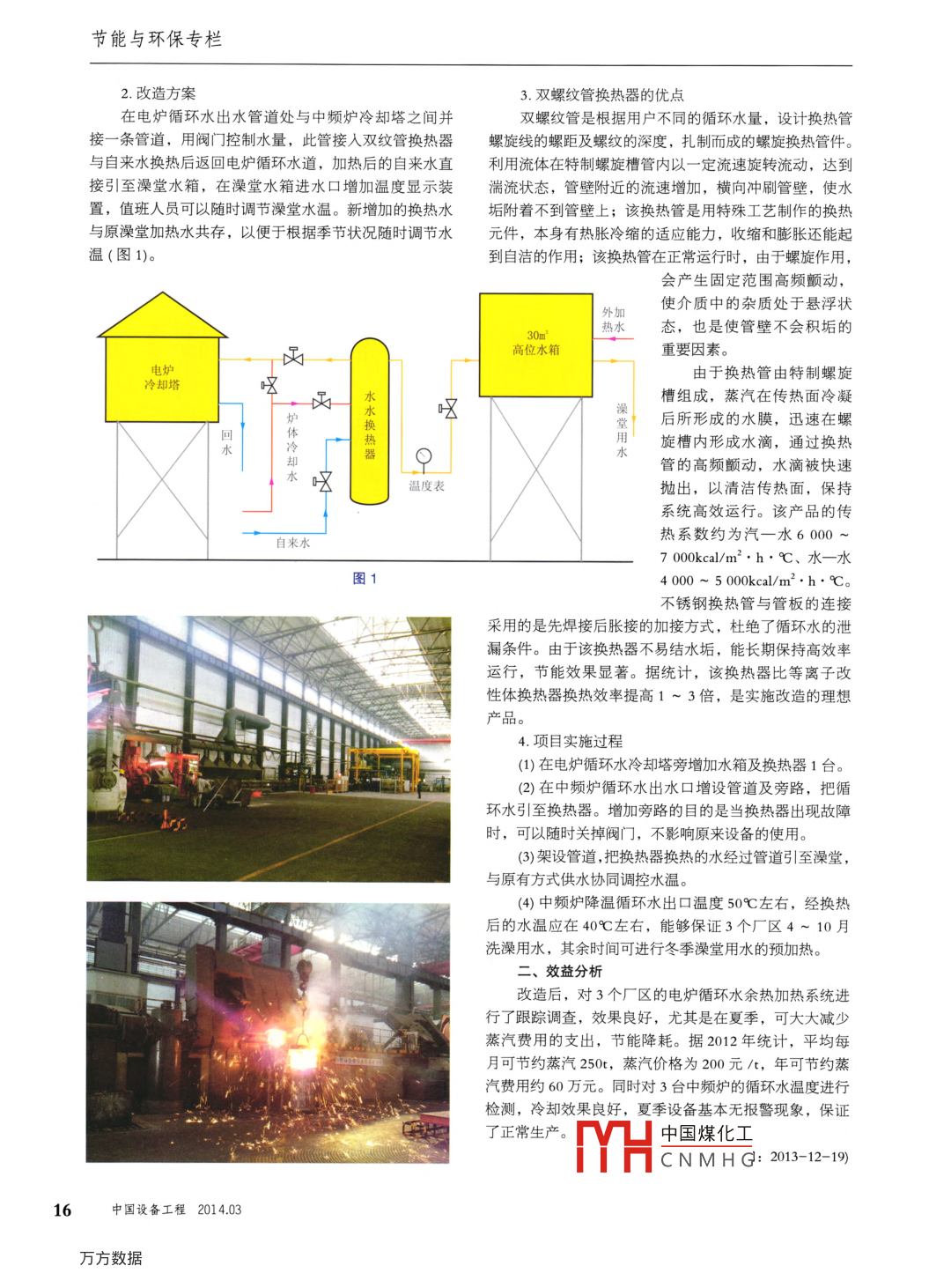

節能與環保專欄中頻爐循環水的余熱利用紀創(chuàng )新,張杰,王汝秀,賈秀臣(中國重汽集團濟南動力有限公司鑄鍛中心,山東濟南250200)摘要:利用中頻爐循環水余熱加熱澡堂用水,從能源的節約入手,最大限度減少蒸汽的使用,充分做到節能降耗。關鍵詞:中頻爐循環水;余熱;蒸汽;節能中圖分類號:TK115文獻標識碼:B文章編號:1671-0711(2014)03-0015-02鑄造工廠是能源消耗型行業,能源的合理利用很重要。公司通過對3個廠區的中頻爐循環水管道進行改造,利用循環水余熱加熱澡堂用水,節約蒸汽使用量。有效節約了能源,創(chuàng )造了一定的經濟效益。、中頻爐循環水余熱利用的原理及實施過程1.概況在生產過程中,鑄造3個廠區加工部中頻爐使用較多,因中頻爐循環水經高溫爐體循環冷卻后水溫較高,在冷卻過程中,熱量損失嚴重,尤其是夏季,因冷卻不到位,常常引發循環水超溫報警,影響中頻爐正常生產針對此現象,公司組織技術人員進行考察論證,決定利中國煤化工用中頻爐循環水余熱加熱澡堂用水。CNMH中國設備工程2014.0315節能與環保專欄2.改造方案3.雙螺紋管換熱器的優點在電爐循環水出水管道處與中頻爐冷卻塔之間并雙螺紋管是根據用戶不同的循環水量,設計換熱管接一條管道,用閥門控制水量,此管接入雙紋管換熱器螺旋線的螺距及螺紋的深度,扎制而成的螺旋換熱管件與自來水換熱后返回電爐循環水道,加熱后的自來水直利用流體在特制螺旋槽管內以一定流速旋轉流動,達到接引至澡堂水箱,在澡堂水箱進水口增加溫度顯示裝湍流狀態,管壁附近的流速增加,橫向沖刷管壁,使水置,值班人員可以隨時調節澡堂水溫。新増加的換熱水垢附著不到管壁上;該換熱管是用特殊工藝制作的換熱」與原澡堂加熱水共存,以便于根據季節狀況隨時調節水元件,本身有熱脹冷縮的適應能力,收縮和膨脹還能起溫(圖1)。到自潔的作用;該換熱管在正常運行時,由于螺旋作用,會(huì )產生固定范圍高頻顫動,「外加使介質中的雜質處于懸浮狀態,也是使管壁不會(huì )積垢的高位水箱重要因素。電爐由于換熱管由特制螺旋冷卻塔槽組成,蒸汽在傳熱面冷凝堂!后所形成的水膜,迅速在螺回水水水換熱器用旋槽內形成水滴,通過換熱管的高頻顫動,水滴被快速溫度表拋出,以清潔傳熱面,保持系統高效運行。該產品的傳自來水熱系數約為汽一水60007000kcal/m2·h·℃、水一水圖14000~5000kcal/m2h·℃C。不銹鋼換熱管與管板的連接采用的是先焊接后脹接的加接方式,杜絕了循環水的泄漏條件。由于該換熱器不易結水垢,能長期保持高效率運行,節能效果顯著。據統計,該換熱器比等離子改性體換熱器換熱效率提高1~3倍,是實施改造的理想產品。4.項目實施過程(1)在電爐循環水冷卻塔旁增加水箱及換熱器1臺。(2)在中頻爐循環水出水口增設管道及旁路,把循環水引至換熱器。增加旁路的目的是當換熱器出現故障時,可以隨時關掉閥門,不影響原來設備的使用(3)架設管道,把換熱器換熱的水經過管道引至澡堂,與原有方式供水協同調控水溫(4)中頻爐降溫循環水出口溫度50℃左右,經換熱后的水溫應在40℃左右,能夠保證3個廠區4~10月洗澡用水,其余時間可進行冬季澡堂用水的預加熱。二、效益分析改造后,對3個廠區的電爐循環水余熱加熱系統進行了跟蹤調查,效果良好,尤其是在夏季,可大大減少蒸汽費用的支出,節能降耗。據2012年統計,平均毎月可節約蒸汽250t,蒸汽價格為200元/t,年可節約蒸汽費用約60萬元。同時對3臺中頻爐的循環水溫度進行檢測,冷卻效果良好,夏季設備基本無報警現象,保證了正常生產。中國煤化工CNMHG:2013-12-19)16中國設備工程2014.03
