直接乙醇燃料電池研究面臨的挑戰

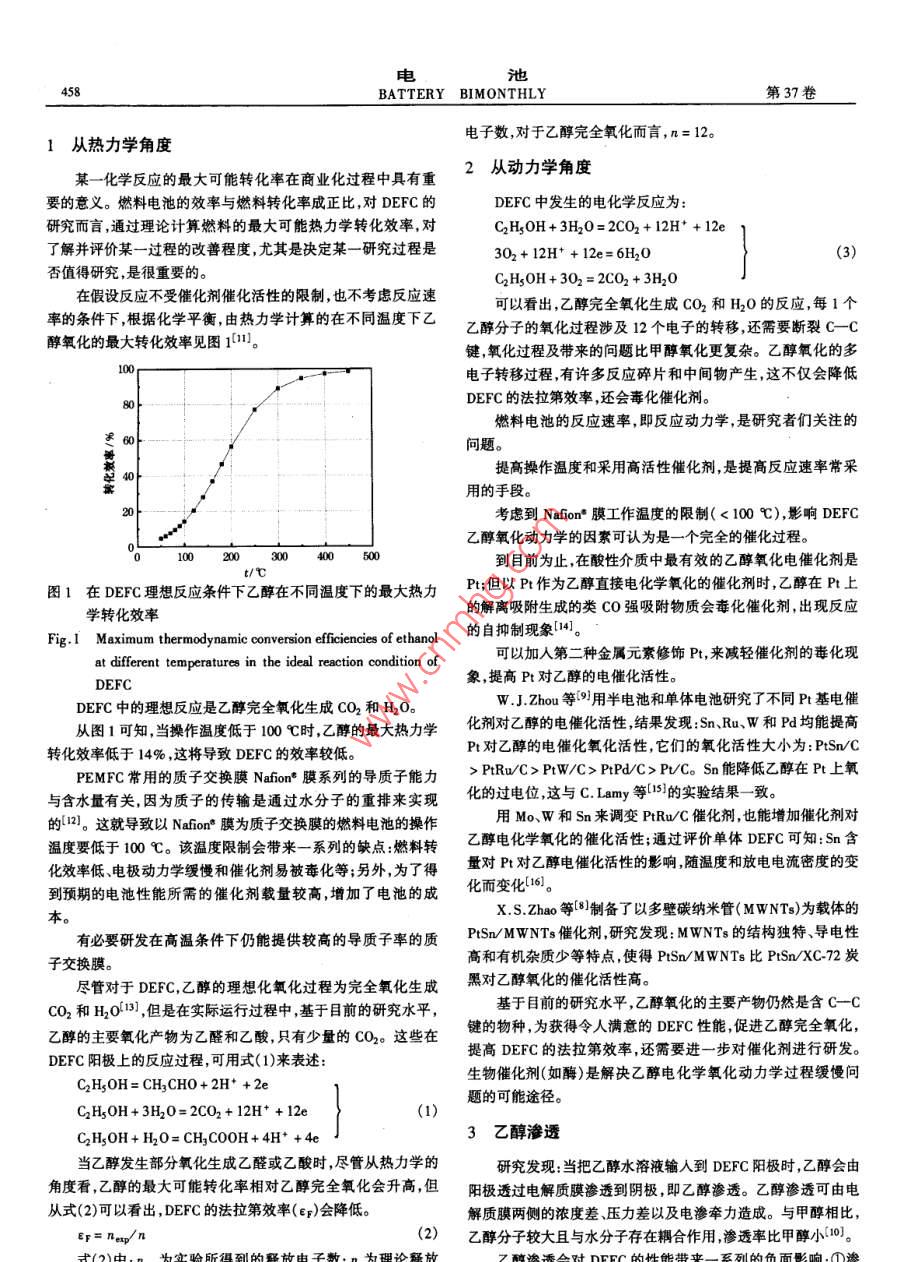

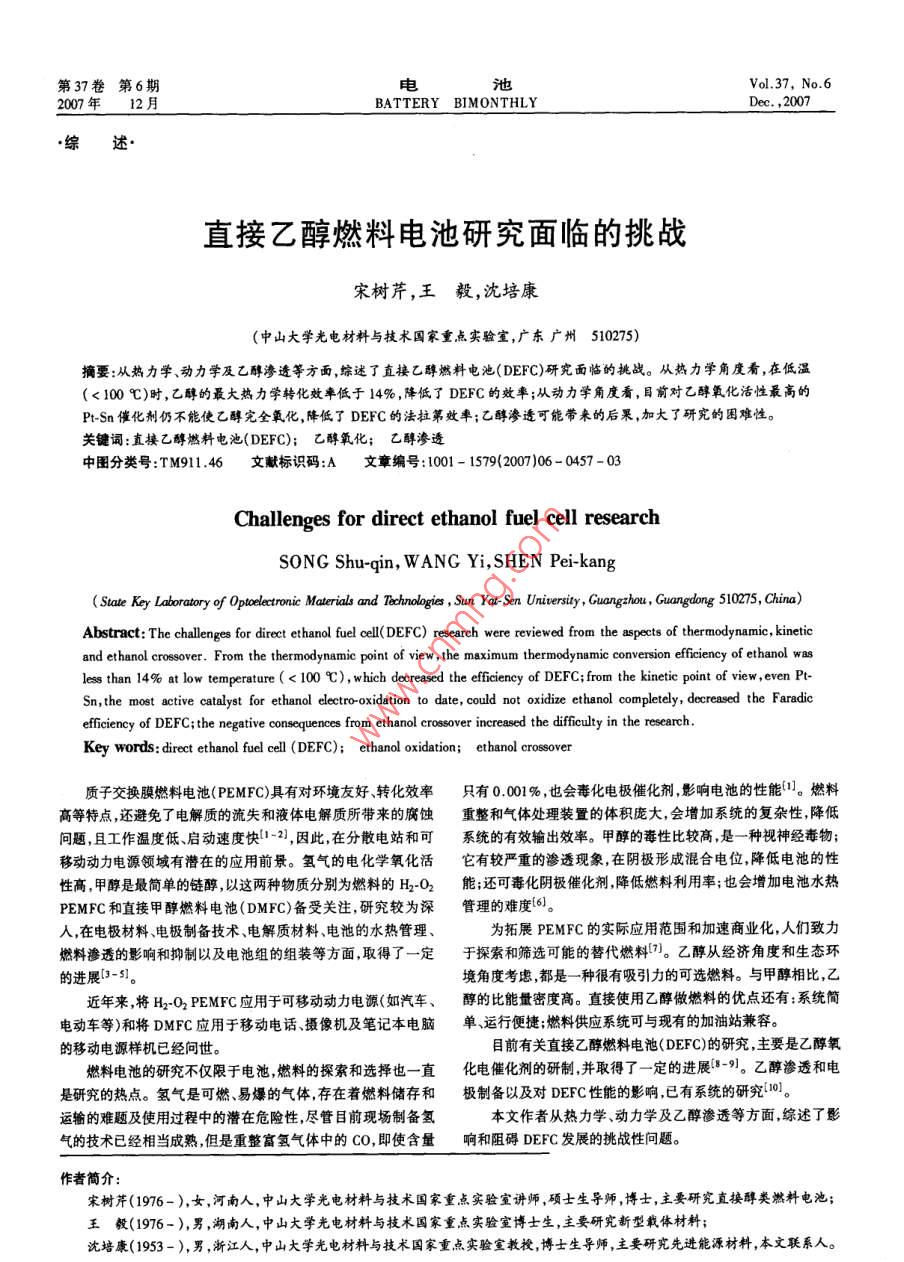

第37卷第6期Vol 37, No 62007年12月BATTERY BIMONTHLYDec.,2007·綜述直接乙醇燃料電池研究面臨的挑戰宋樹(shù)芹,王毅,沈培康(中山大學(xué)光電材料與技術(shù)國家重點(diǎn)實(shí)驗室,廣東廣州510275)擴要:從熱力學(xué)、動(dòng)力學(xué)及乙醇滲透等方面,綜述了直接乙醇燃料電池(DEFC)研究面臨的挑戰。從熱力學(xué)角度看,在低溫(<100℃)時(shí),乙醇的最大熱力學(xué)轉化效率低于14%,降低了DEFC的效率;從動(dòng)力學(xué)角度看,目前對乙醇氧化活性最高的Pt-Sn催化劑仍不能使乙醇宄仝氧化,降低了DEEC的法拉第效率;乙醇滲透可能帶來(lái)的后果,加大了研究的困難性。關(guān)鍵詞:直接乙醇燃料電池(DEFC);乙醇氧化;乙醇滲透中圖分類(lèi)號:TM911.46文獻標識碼:A文章編號:1001-1579(2007)06-0457-03Challenges for direct ethanol fuel cell researchSONG Shu-qin, WANG Yi, SHEN Pei-kangState Key Laboratory of Optoelectronic Materials and Technologies, Sun Yat-Sen University, Guangzhou, Guangdong 510275, China)Abstract: The challenges for direct ethanol fuel cell( DEFC)research were reviewed from the aspects of thermodynamic, kineticand ethanol crossover. From the thermodynamic point of view, the maximum thermodynamic conversion efficiency of ethanol wasless than 14% at low temperature(< 100C), which decreased the efficiency of DEFC from the kinetic point of view, even Pt-Sn, the most active catalyst for ethanol electro-oxidation to date, could not oxidize ethanol completely, decreased the Faradicefficiency of DEFC; the negative consequences from ethanol crossover increased the difficulty in the researchKey words: direct ethanol fuel cell (DEFC): ethanol oxidation; ethanol crossover質(zhì)子交換膜燃料電池( PEMFC)具有對環(huán)境友好轉化效率只有0.01%,也會(huì )毒化電極催化劑影響電池的性能。燃料高等特點(diǎn)還避免了電解質(zhì)的流失和液體電解質(zhì)所帶來(lái)的腐蝕重整和氣體處理裝置的體積龐大,會(huì )增加系統的復雜性降低問(wèn)題,且工作溫度低、啟動(dòng)速度快-2),因此,在分散電站和可系統的有效輸出效率。甲醇的毒性比較高是一種視神經(jīng)毒物;移動(dòng)動(dòng)力電源領(lǐng)域有潛在的應用前景。氫氣的電化學(xué)氧化活它有較嚴重的滲透現象,在陰極形成混合電位,降低電池的性性高,甲醇是最簡(jiǎn)單的鏈醇,以這兩種物質(zhì)分別為燃料的H2O2能;還可毒化陰極催化劑降低燃料利用率;也會(huì )增加電池水熱PEMFC和直接甲醇燃料電池(DMFC)備受關(guān)注研究較為深管理的難度6。人,在電極材料、電極制備技術(shù)、電解質(zhì)材料、電池的水熱管理、為拓展 PEMFC的實(shí)際應用范圍和加速商業(yè)化,人們致力燃料滲透的影響和抑制以及電池組的組裝等方面取得了一定于探索和篩選可能的替代燃料”)。乙醇從經(jīng)濟角度和生態(tài)環(huán)的進(jìn)展3-。境角度考慮都是一種很有吸引力的可選燃料。與甲醇相比,乙近年來(lái)將H2O2 PEMFC應用于可移動(dòng)動(dòng)力電源(如汽車(chē)、醇的比能量密度高。直接使用乙醇做燃料的優(yōu)點(diǎn)還有:系統簡(jiǎn)電動(dòng)車(chē)等)和將DMFC應用于移動(dòng)電話(huà)、攝像機及筆記本電腦單、運行便捷;燃料供應系統可與現有的加油站兼容的移動(dòng)電源樣機已經(jīng)問(wèn)世。目前有關(guān)直接乙醇燃料電池(DEFC)的研究,主要是乙醇氧燃料電池的研究不僅限于電池,燃料的探索和選擇也一直化電催化劑的研制并取得了一定的進(jìn)展9,乙醇滲透和電是研究的熱點(diǎn)。氫氣是可燃易爆的氣體存在著(zhù)燃料儲存和極制備以及對DEFC性能的影響已有系統的研究0運輸的難題及使用過(guò)程中的潛在危險性,盡管目前現場(chǎng)制備氫本文作者從熱力學(xué)、動(dòng)力學(xué)及乙醇滲透等方面,綜述了影氣的技術(shù)已經(jīng)相當成熟但是重整富氫氣體中的CO,即使含量響和阻礙DEFC發(fā)展的挑戰性問(wèn)題。作者簡(jiǎn)介:宋樹(shù)芹(1976-),女,河南人,中山大學(xué)光電材料與技術(shù)國家重點(diǎn)實(shí)驗室講師,碩士生導師博士,主要研究直接酵類(lèi)然料電池;王彀(1976-),男,湖南人,中山大學(xué)光電材料與技術(shù)國家重點(diǎn)實(shí)驗宣博士生,主要研究新型載體材料;沈培康(1953-),男,淅江人,中山大學(xué)光電材料與技術(shù)國家重點(diǎn)實(shí)驗寶室教授博士生導師主要研究先進(jìn)能源材料本文聯(lián)系人。BATTERY BIMONTHLY第37卷1從熱力學(xué)角度電子數,對于乙醇完全氧化而言,n=12某一化學(xué)反應的最大可能轉化率在商業(yè)化過(guò)程中具有重2從動(dòng)力學(xué)角度要的意義。燃料電池的效率與燃料轉化率成正比,對DEFC的DEFC中發(fā)生的電化學(xué)反應為研究而言,通過(guò)理論計算燃料的最大可能熱力學(xué)轉化效率,對C2H5OH+3H20=2CO2+12H++12e了解并評價(jià)某一過(guò)程的改善程度,尤其是決定某一研究過(guò)程是302+12H+12e=6H2O(3)否值得研究,是很重要的C2H5OH+302=2C02+3H2O在假設反應不受催化劑催化活性的限制,也不考慮反應速可以看出,乙醇完全氧化生成CO2和H2O的反應,每1個(gè)率的條件下根據化學(xué)平衡由熱力學(xué)計算的在不同溫度下乙乙醇分子的氧化過(guò)程涉及12個(gè)電子的轉移還需要斷裂C-C醇氧化的最大轉化效率見(jiàn)圖1l鍵,氧化過(guò)程及帶來(lái)的問(wèn)題比甲醇氧化更復雜。乙醇氧化的多電子轉移過(guò)程,有許多反應碎片和中間物產(chǎn)生,這不僅會(huì )降低DEFC的法拉第效率,還會(huì )毒化催化劑燃料電池的反應速率,即反應動(dòng)力學(xué),是研究者們關(guān)注的問(wèn)題提高操作溫度和采用高活性催化劑,是提高反應速率常采用的手段?？紤]到Naon·膜工作溫度的限制(<100℃),影響DEFC乙醇氧化動(dòng)力學(xué)的因素可認為是一個(gè)完全的催化過(guò)程。到目前為止,在酸性介質(zhì)中最有效的乙醇氧化電催化劑是圖1在DEFC理想反應條件下乙醇在不同溫度下的最大熱力F;但以P作為乙醇直接電化學(xué)氧化的催化劑時(shí),乙在P上學(xué)轉化效率的解離吸附生成的類(lèi)CO強吸附物質(zhì)會(huì )毒化催化劑,出現反應Fig. I Maximum thermodynamic conversion efficiencies of ethanol的自抑制現象14。at different temperatures in the ideal reaction condition of可以加入第二種金屬元素修飾Pt,來(lái)減輕催化劑的毒化現DEFC象,提高Pt對乙醇的電催化活性DEFC中的理想反應是乙醇完全氧化生成CO2和H2OW. J. Zhou等用半電池和單體電池研究了不同Pt基電催從圖1可知當操作溫度低于100℃時(shí),乙醇的最大熱力學(xué)化劑對乙醇的電催化活性結果發(fā)現:Sn、Ru、W和Pd均能提高轉化效率低于14%這將導致DEFC的效率較低P對乙醇的電催化氧化活性,它們的氧化活性大小為:PSnCPEMFC常用的質(zhì)子交換膜 Nafion膜系列的導質(zhì)子能力PRuC>PWC>PPdC>PvC。Sn能降低乙醇在Pt上氧與含水量有關(guān)因為質(zhì)子的傳輸是通過(guò)水分子的重排來(lái)實(shí)現化的過(guò)電位,這與CLmy等)的實(shí)驗結果一致。的以2)。這就導致以 Nafion膜為質(zhì)子交換膜的燃料電池的操作用Mo、W和Sn來(lái)調變PtRu/C催化劑,也能增加催化劑對溫度要低于100℃。該溫度限制會(huì )帶來(lái)一系列的缺點(diǎn):燃料轉醇電化學(xué)氧化的催化活性;通過(guò)評價(jià)單體DEFC可知:Sn含到預期的電池性能所需的催化劑載量較高增加了電池的成化而變化電催化活性的影響隨溫度和放電電流密度的變化效率低電極動(dòng)力學(xué)緩慢和催化劑易被毒化等;另外,為了得量對Pt對乙x.S.Zhao等8制備了以多壁碳納米管( MWNTs)為載體的有必要研發(fā)在高溫條件下仍能提供較高的導質(zhì)子率的質(zhì) PtSn/MWNTs催化劑研究發(fā)現: MWNTs的結構獨特導電性換膜高和有機雜質(zhì)少等特點(diǎn),使得PSn/ MWNTs比PtSn/XC72炭管對于DEFC,乙醇的理想化氧化過(guò)程為完全氧化生成黑對乙醇氧化的催化活性高。CO2和H2O13],但是在實(shí)際運行過(guò)程中基于目前的研究水平基于目前的研究水平,乙醇氧化的主要產(chǎn)物仍然是含C一C乙醇的主要氧化產(chǎn)物為乙醛和乙酸只有少量的CO2這些在鍵的物種,為獲得令人滿(mǎn)意的DEFC性能促進(jìn)乙醇完全氧化,DEFC陽(yáng)極上的反應過(guò)程,可用式(1)來(lái)表述提高DEFC的法拉第效率還需要進(jìn)一步對催化劑進(jìn)行研發(fā)生物催化劑(如酶)是解決乙醇電化學(xué)氧化動(dòng)力學(xué)過(guò)程緩慢問(wèn)CHsOH CH3 CHO+ 2H*+2e題的可能途徑。C2H5OH+3H2O=2CO2+12H++12e(1)C2HS OH H20= CH3COOH+4H*+4e3乙醇滲透當乙醇發(fā)生部分氧化生成乙醛或乙酸時(shí)盡管從熱力學(xué)的研究發(fā)現:當把乙酵水溶液輸入到DEFC陽(yáng)極時(shí),乙醇會(huì )由角度看乙醇的最大可能轉化率相對乙醇完全氧化會(huì )升高但陽(yáng)極透過(guò)電解質(zhì)膜滲透到陰極,即乙醇滲透。乙醇滲透可由電從式(2)可以看出,DEFC的法拉第效率(cr)會(huì )降低。解質(zhì)膜兩側的濃度差壓力差以及電滲牽力造成。與甲醇相比,EF= Nern(2)乙醇分子較大且與水分子存在耦合作用滲透率比甲醇小0。第6期宋樹(shù)芹,等:直接乙醇然料電池研究面臨的挑戰459透到陰極的乙醇會(huì )在常用的氧還原陰極催化劑Pt的活性位上[9) Zhou WJ,LiWZ, Song s Q,etat. B]- and tri; metallic Pt-based吸附和氧化,占據部分Pt的活性位,減少氧分子在Pt上的吸anode catalysts for direct ethanol fuel cells[JI. J Power Sources附降低反應幾率;②產(chǎn)生化學(xué)短路反應,在陰極形成混合電2004,131(1-2):217-223.位,降低陰極性能;③滲透到陰極的乙醇并不能對DEFC的可利0 Song $Q Zhou W, Liang x,ca, The effect of methanol and用能量有所貢獻會(huì )降低燃料的利用率;④帶來(lái)一系列的燃料ethanol cross-over on the performance of PtRw/C-based anode水和熱管理的難題;⑤對電極結構帶來(lái)負面影響,導致電極剝DAFCs [J]. Applied Catalysis B: Environmental, 2005, 55(1): 65離降低DEFC運行的穩定性引起性能的不可逆性衰減。[] SONG Shu-qin(宋樹(shù)芹).直接乙醇燃料電池:乙醇滲透和MEA目前關(guān)于乙醇滲透的問(wèn)題研究不多但甲醇滲透及抑制技制備及其對DEFC單池性能的影響[D] Dalian(大連): Dalian術(shù),已得到廣泛深入的研究1考慮到DEFC和DMFC的相nstitute of Chemical Physics, Chinese Academy of Sciences(中國科似性,阻甲醇滲透技術(shù)可直接移植到DEFC中。阻甲醇滲透技學(xué)院大連化學(xué)物理研究所),2004術(shù)主要有:①通過(guò)物理或化學(xué)手段修飾Naon膜,在一定程度[12] Tricoli V. Proton and methanol transport in poly(peo上減少燃料的滲透,但此過(guò)程通常降低了 Nafion膜的導質(zhì)子membranes containing Cs* and H*cations[J]. J Electrochem Soc.率18-19);②研制新型質(zhì)子交換膜20);③改善電極結構1④采1998,145(11):3798-3801用選擇性電極2);⑤改變電池的操作方式23]。[13] Song S Q, Zhou W J, Zhou Z H, et al. Direct ethanol PEM fuel要從根本上解決燃料滲透的問(wèn)題,還有賴(lài)于新型質(zhì)子交換cells: the case of platinum based anodes[ J]. Int J Hydrogen Energy膜的研制。CsH2PO4電解質(zhì)可避免甲醇的滲透并可在相對較高的溫度(約230℃)下工作有望在直接醇類(lèi)燃料電池中得到14] Iwasita T,pate. a dems and FTir spectroscopic investigation of應用2。adsorbed ethanol on polycrystalline platinum [J].ElectrochimicaActa,1994,39(4):531-5374小結[15] Lamy C, Rousseau S, Belgsir E M, et al. Recent progress in thedirect ethanol fuel cell: development of new platinum-tinDEFC的研究方興未艾,它的飛躍性發(fā)展有賴(lài)于高效功能catalysts[ J]. Electrochimica Acta, 2004, 49(22-23): 3型的乙醇氧化電催化劑和新型耐高溫、導質(zhì)子率高的質(zhì)子交換膜的突破。電催化劑應能夠在低溫低過(guò)電位下完全氧化乙(161 Zhou W, Song S Q,Liwz,eal, Direct ethanol fuel cells based on醇;質(zhì)子交換膜不僅要耐高溫、導質(zhì)子率高,而且還要抗燃料的PiSn anodes: the effect of Sn content on the fuel cell performan滲透。電催化劑和質(zhì)子交換膜的研制相輔相成,電催化劑的活[J]. J Power Sources,2005,140(1):50-58性高對質(zhì)子交換膜耐高溫的要求就降低;質(zhì)子交換膜能在高[17] SONG Shu-qin(宋樹(shù)芹), LIANG Zhen-xing(梁振興), ZHOU We溫下工作,則可相應降低對電催化劑的要求。jang(周衛江),etal.DMFC的阻甲醇滲透研究進(jìn)展[刀]. Battery參考文獻:Bimonthly(電池),2004,34(4):292-294.[18] Kim Y M, Park K W, Choi J H, et al. A Pd-impregnated[1] James L, Andrew D Fuel Cell Systems Explained[ M]. 2nd ed,nanocomposite Nafion membrane for use in high-conceationmethanol fuel in DMFC[J].Electrochemistry Communications[2] YI Bao-lian(衣寶廉).燃料電池一—原理·技術(shù)·應用[M]. Beijing2003,5(7):571-574(北京): Chemical Industry Press(化學(xué)工業(yè)出版社),2003[3] YU Yao-lun(俞耀倫), SUN Gong-quan(孫公權), XIN Qin(辛勤)[19] Finsterwalder F, Hambitzer G. Proton conductive thin films preparedby plasma polymerization [J]. J Mem Sci, 2001, 185(1): 105-124陽(yáng)極催化層孔結構對DMFC性能的影響[]. Battery Bimonthly(電(20] Kreuer K D, Fuchs A,lseM,eral.池),2007,37(1):14-16proton conducting polymers and liquids[ J].Electrochimica Acta4] LIANG Jian-ying(梁劍瑩), LI Yong-liang(李永亮), SHEN Pei-kang沈培康),PEMC關(guān)鍵組件的研究進(jìn)展[, Battery Bimonthly(電(21]wzB, Wang s L,YBL,ea, Influence of electrode structure池),2006,36(3):226-228on the performance of a direct methanol fuel cell [J].J Power[5] ZHAO Pei(趙培), MU Shi-chun(木士春), PAN Mu(潘牧),ea, PEMFC組件CM制備方法的評述[J, Battery Bimonthl(電[22] Calabrese B S, Patterson T, Wang i,nal, Mixed-reactant,srpo池),2005,35(6):480-482[6] Heinzel A, Barragan V M. A review of the state-of-the-art of thedirect methanol fuel cells [j]. J Power Sources, 2001, 96(2): 329methanol crossover in direct methanol fuel cells[ J]. J Power Source, [23] Argyropoulos P, Scott K, Taama W M. Dynamic response of the1999,84(1):70-74direct methanol fuel cell under variable load conditions [J].J PowerSONG Shu-qin(宋樹(shù)芹), CHEN Li-kang(陳利康), LiU Jian-guo(劉Sources,200,087(1-2):153-161建國),ea.直接乙醇燃料電池初探[】], trochemistry(電化[241 Boysen D A,UdeT, Chisholm C R,ctal. High-performance solid學(xué)),2002,8(1):105-110[8] Zhao X S, Li W Z Jiang L H, et al. Multi-wall carboracid fuel cells through humidity stabilization [J]. Science, 2004, 303(5654)supported Pt-Sn nanoparticles as an anode catalyst for theethanol fuel cell[J]. Carbon, 2004, 42(15):3 263-3 265收稿日期:2007-04-28
