機器視覺的構造及應用

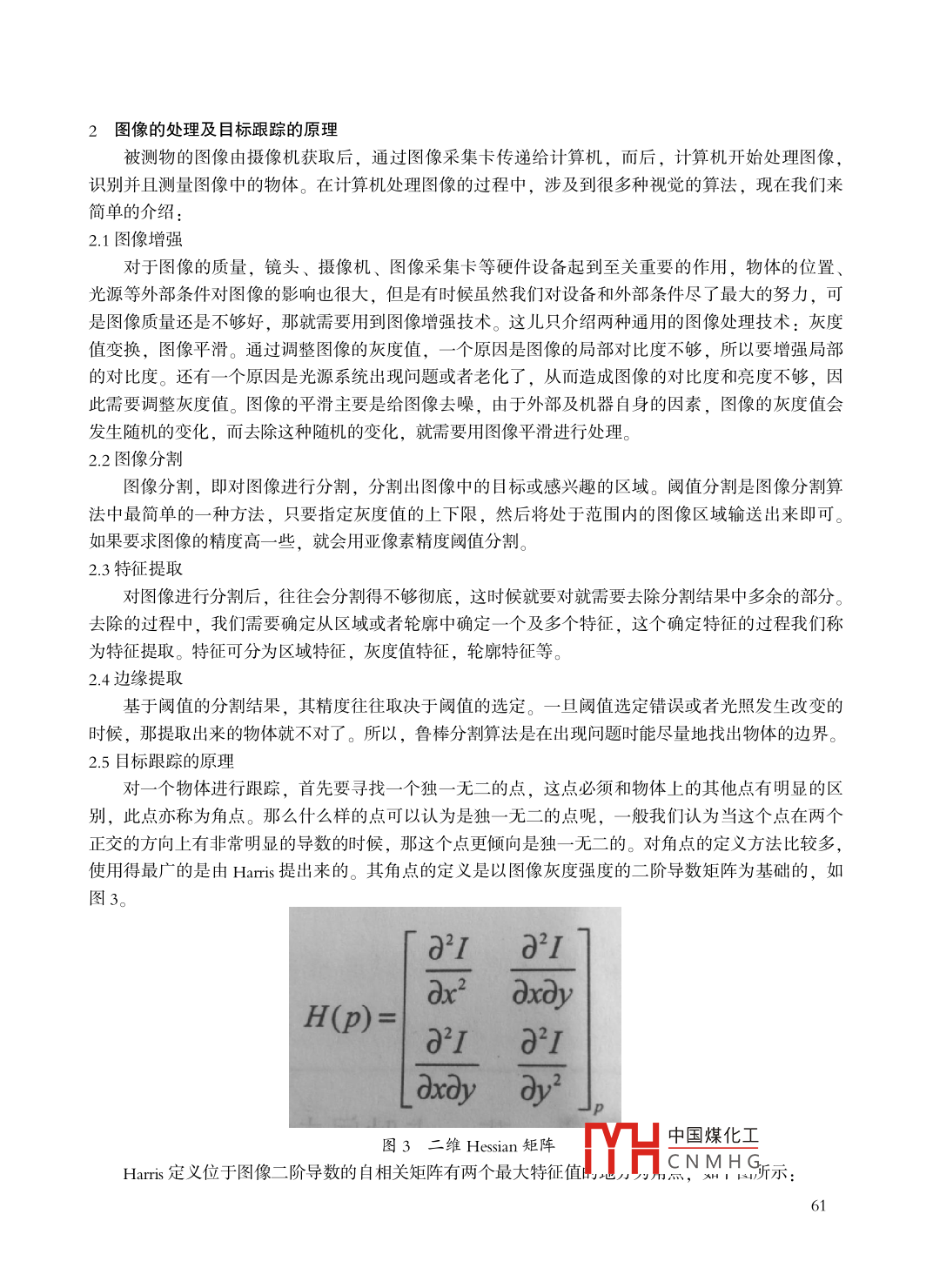

第15卷第4期柳州職業技術學院學報Vol 15 No 42015年8月JOURNAL OF LIUZHOU VOCATIONAL TECHNICAL COLLEGEAug 2015[理工農學研究]機器視覺的構造及應用徐仲勛,黃科程西華大學機械工程與自動化學院,成都610039)摘要:文章介紹了機器視覺在處理圖像時的幾種方法以及目標跟蹤的原理,分析了機器視覺在農業工業、醫學等領堿的實際應用情況,探討了現階段機器視覺在各個領域存在的一些問題和解決的方法,最后對機器視覺技術的應用和發展前景做了展望。關鍵詞:機器視覺:實際應用:構造中圖分類號:TP391文獻標志碼:A文章編號:1671-1084(2015)04-0059-05機器視覺已經越來越深入人們的生活,它涉及到了醫學、軍事、教育、工業、安全等諸多的行業。同時,它也是一門交叉學科,包含了物理、機械、電子、計算機、軟件工程、圖像處理等諸多學科。機器視覺從上世紀50年代開始發展,到η0年代開始岀現了視覺系統,80年代中期,全球開始掀起了機器視覺熱。如今,機器視覺在中國也得到了很大的發展,已經成為中國的一個新興產業1機器視覺的構造機器視覺一般由光源照明、攝像機、圖像采集卡、計算機和控制機構構成,如下圖所示圖象集卡工業計算機0像機光照系統控制機構一被檢測目標圖11.1照明照明是機器視覺系統里的一個非常重要的部分。它直接影響著攝像機采集到的數據的質量,所以,在選擇照明設備的事情上,要非常的謹慎。一個好的光源的判別標準是:1)能夠突岀被測物體收稿日期:2015-04-06中國煤化工基金項目:西華大學研究生創(chuàng )新基金(yqi2014059)CNMHG作者簡介:徐仲勛,西華大學在讀碩士研究生,研究方向:機器視覺;黃科程,西華大學在讀碩士研究生,研究方向:以太網技術。的特征,使要被檢測的部分能夠與不被檢測部分產生明顯的區別,增加對比度;2)保證穩定性和亮度;3)當物體的位置發生變化時,成像的質量不應該受到影響生活中常見的光源主要有白熾燈、氙燈、熒光燈、LED等幾種類型。在照明上,我們有兩種方法可以増強我們需要的目標特征:1)利用光譜。比如使用合適的照明光源,使光的光譜范圍是希望能看到的范圍被目標物體反射,不想看到的范圍被物體吸收。2)利用照明的方向性。說到方向性,有兩種方法:第一種利用光源本身的照射效果。光源漫反射時,光在每個方向的照射強度基本相同。直接照射的時候,光源的光集中在一個非常小的范圍內。特定的環境下,光源發出單向平行光。3)我們可以從光源、攝像機、被測物三個部分的相對位置入手。有正面光、背光、明場照明、暗場照明四種相互獨立的方法。當光源和攝像機在被測物同一側的時候,我們稱為正面光。當光源和攝像機在被測物兩邊的時候,我們稱此時的光為背光。當光源和被測物成一定的角度時,此時大部分光反射到攝像機,我們稱為明場照明。當光源位置使大部分的光沒有反射到攝像機的時候,僅僅是將照射到被測物的特定的部分光反射到攝像機的時候,我們稱為暗場照明。1.2鏡頭鏡頭是一種光學設備,全稱為攝像鏡頭。主要功能是使光聚集而在攝像機內部成像。鏡頭是視覺系統中非常重要的部分,對圖像的質量有著決定性的作用。決定鏡頭性能的參數主要有焦距,工作距離、視場、景深、分辨率等。普通鏡頭如下圖所示圖焦距指的是平行光入射的時候從透鏡的光心到光聚集在一起的焦點的距離。工作距離指的是鏡頭的前部到被測物體的距離。視場表示攝像頭能觀察到的最大的范圍。景深指的是物體在攝像機照射到的清晰的圖像的情況下能移動的前后距離范圍。1.3攝像機攝像機是將光線生成圖像。攝像機又分為CCD傳感器攝像機和CMOS傳感器攝像機。兩者主要的區別是從芯片中讀出數據的方式不一樣。CCD傳感器制造的成本高,制造工藝復雜,消耗的電力高,但是成像的質量好。CMOS制造成本低,制造工藝簡單,消耗的電力小,但是CMOS的通透性和對色彩的還原能力都比較差。CCD可分為兩類,線陣式和面陣式。在速度較高的情況下一般采用線陣式,速度低的情況下采用面陣式。面陣式價格也比較便宜。14圖像采集卡中國煤化工圖像采集卡主要的功能是把攝像機采集到的數據轉存至電腦CNMHG2圖像的處理及目標跟蹤的原理被測物的圖像由攝像機獲取后,通過圖像采集卡傳遞給計算機,而后,計算機開始處理圖像識別并且測量圖像中的物體。在計算機處理圖像的過程中,涉及到很多種視覺的算法,現在我們來簡單的介紹2.1圖像增強對于圖像的質量,鏡頭、攝像機、圖像采集卡等硬件設備起到至關重要的作用,物體的位置光源等外部條件對圖像的影響也很大,但是有時候雖然我們對設備和外部條件盡了最大的努力,可是圖像質量還是不夠好,那就需要用到圖像增強技術。這兒只介紹兩種通用的圖像處理技術:灰度值變換,圖像平滑。通過調整圖像的灰度值,一個原因是圖像的局部對比度不夠,所以要增強局部的對比度。還有一個原因是光源系統出現問題或者老化了,從而造成圖像的對比度和亮度不夠,因此需要調整灰度值。圖像的平滑主要是給圖像去噪,由于外部及機器自身的因素,圖像的灰度值會(huì )發生隨機的變化,而去除這種隨機的變化,就需要用圖像平滑進行處理。2.2圖像分割圖像分割,即對圖像進行分割,分割出圖像中的目標或感興趣的區域。閾值分割是圖像分割算法中最簡單的一種方法,只要指定灰度值的上下限,然后將處于范圍內的圖像區域輸送出來即可。如果要求圖像的精度高一些,就會(huì )用亞像素精度閾值分割。2.3特征提取對圖像進行分割后,往往會(huì )分割得不夠徹底,這時候就要對就需要去除分割結果中多余的部分。去除的過程中,我們需要確定從區域或者輪廓中確定一個及多個特征,這個確定特征的過程我們稱為特征提取。特征可分為區域特征,灰度值特征,輪廓特征等。2.4邊緣提取基于閾值的分割結果,其精度往往取決于閾值的選定。一旦閾值選定錯誤或者光照發生改變的時候,那提取岀來的物體就不對了。所以,魯棒分割算法是在出現問題時能盡量地找出物體的邊界。2.5目標跟蹤的原理對一個物體進行跟蹤,首先要尋找一個獨一無二的點,這點必須和物體上的其他點有明顯的區別,此點亦稱為角點。那么什么樣的點可以認為是獨一無二的點呢,一般我們認為當這個點在兩個正交的方向上有非常明顯的導數的時候,那這個點更傾向是獨一無二的。對角點的定義方法比較多使用得最廣的是由 Harris提出來的。其角點的定義是以圖像灰度強度的二階導數矩陣為基礎的,如圖3a i dIH(P)=/ oraxd02Ia2dxdy dy圖3二維 Hessian矩陣中國煤化工H定義位于圖像二階導數的自相關矩陣有兩個最大特征值CNMH入10M=∑t(x,y)>RR圖3機器視覺技術的應用機器視覺技術能應用在多個行業,但其功能主要是用來檢測和測量。機器視覺最大的優點就是在測量時和被測物體無接觸,而且其速度快,精度較高,抗干擾能力也很強。從理論上說,通常人肉眼觀察不到的光,機器視覺都能觀察到,如紅外線,超聲波等。機器視覺觀察到這些我們看不到的光后,可以把它們轉化為我們肉眼能觀察到的圖像,非常實用。另外機器視覺能長時間工作而保持穩定,這些都是人肉眼所不能做到的。這些優點使機器視覺系統得到了廣泛的應用,并且也取得了巨大的經濟效益。3.1工業領域的應用機器視覺在工業領域的應用是最廣泛的。主要用來做產品的檢測和分類以及機器人的研究。在產品的檢測方面,主要是基于產品特征來作檢測,主要分為以下三類31.1檢測產品表面特征通過檢測產品表面的劃痕,凹凸以及裂紋或者是粗糙度來對產品進行評估進而可以劃分等級3.1.2檢查產品的空間特征通過檢查產品的空間特征來判定產品的尺寸以及形狀,以此來判定產品的尺寸是否在誤差范圍內或產品是否有正確的形狀。這種檢查主要設計產品的三維或者二維結構如產品的形狀、位置、方向等。3.1.3檢查產品的結構特征可以準確地檢查產品是否丟失了零件以及產品是否有損壞。32在機器人的研究方面把機器視覺應用于機器人上面,就可以使機器人更加的自主、靈活,也更能適應變化著的環境。這樣可以使機器人搬運,加工零件,自動焊接的時候能更加有效率。3.3醫學領域的應用在醫學領域,機器視覺主要是作為儀器來輔助醫生對病人進行檢查以及數據的分析。比如進行醫學影像的分析,對數據進行統計和分析,自動完成對細胞的個數的計數,這樣,就簡便了很多節省了很多的時間,省去了很多的人力物力。3.4在農業領域的應用機器視覺應用于農產品始于上個世紀70年代末。隨著科技的進步,硬件和軟件得到了迅猛的發展,機器視覺在理論與實踐方面都得到了重大的發展,在農業領域也應用的更加廣泛。在農產品的收獲,農產品的顏色識別,農場的作業以及農作物的生長質量的檢測都取得了巨大的成果,L中國煤化工如圖5所示CNMHG圖5視覺機岙人收狄水米4機器視覺技術存在的問題雖然機器視覺得到了廣泛的應用,并且取得了很大的成果,但是不得不承認,機器視覺還是有很多的不足。對于人眼來說,也許識別一個物體,理解周?chē)膱?chǎng)景是一件很容易的事情,但是對于機器來說,存在以下幾個問題1)一幅圖像多重意義當三維的圖像被投影成為二維的圖像,許多的信息就會(huì )丟失,也許兩張相同的二維圖像是由兩個完全不同的三維場景投影而成的。另外,同一物體,從不同的視角拍攝也會(huì )產生不同的圖像,機器分辨起來也會(huì )有很大的難度。2)數據量比較大不管是彩色圖像還是灰度圖像,其信息量都十分巨大,因此就需要很大的存儲空間,這樣就不容易實現快速處理3)環境因素的影響周?chē)脑牍?光的不穩定,物體的形狀及顏色,攝像機與物體的相互位置的變化都會(huì )對圖像有一定的影響。4)實時性問題實時性主要分為硬實時和軟實時。隨著硬件的發展,硬實時問題已經有了比較好的解決方案。在軟實時的問題上,主要是靠算法來解決,以提高圖像的處理速度。但是這樣的話,在復雜的工作現場,就會(huì )有準確性和魯棒性下降等問題。因此,就無法精確地得到物體的圖像。5結語經過了幾十年的發展,機器視覺已經日趨成熟,并且應用得也越來越廣泛。這大大地提高了機器自動化、智能化的水平,為社會(huì )帶來了巨大的經濟效益。雖然在解決圖像的分辨,實時性等問題上還是有一定的困難,但是隨著科技的發展,這些問題也會(huì )得到很好的解決的。機器視覺在我國也算是新興產業,越來越多的公司和科研機構開始研究機器視覺,機器視覺必將成為我國的支柱產業。參考文獻李金雄PIC單片機輕松入門[M北京中國電力出版社,20132段發階,張洪濤,葉聲華視覺技術在電子網板檢測中的應用研究U光電子激光,2001,12(9)3顏發根,少華,陳樂(lè ),等基于PC的機器視覺系統U可編程控制器與工廠自動化,2004,(7):129-131.4劉煥軍,王耀南機器視覺中的圖像采集技術電腦與信息技術,2003,(1):18-2115章煒機器視覺技術發展及其工業應用U紅外,2005,27(2):11-17.彭剛,黃心漢,王敏基于視覺引導和超聲測距的運動目標跟蹤和抓取U高技術通訊,2002,12(6)葉華聲,邾繼貴,王仲視覺檢測技術及應用中國工程科學,199岡8顏發根,劉建群,陳新,丁少華機器視覺及其在制造業中的應用U機械制造,2004,(42)四王昕,秦鵬,rost& Sullivan公司機器視覺系統市場軟件,2007,(2):16-17張五一,趙強松,王東云機器視覺的現狀及發展趨勢山中原工學院學報,2008,19(1):9-11,15l瑞機器視覺的典型應用,應用光學,2007,(4):18-21.12朱錚濤,黎紹發視覺測量技術及其在現代制造業中的應用現代制造工程,2004,(4:59-6113劉繼勝,鐘良機器視覺技術在質量檢測中的應用U現代制造工程,2004,、2:99-10114范祥,盧道華,王佳機器視覺在工業領域中的研究應用現代制造工程,2007,6中國煤化工CNMHG卜轉第69頁3梁貴秋,李全,陸飛,等桑綠茶在廣西的發展前景U廣西蠶業,2009,4(4):47-50[4]Andallu B, Suryakantham V, Lakshmi Srikanthi B, et al. Effect of mulberry(Morus indicaL. therapy on plasma and erythrocytemembrane lipids in patients with type 2 diabetes. Clin Chim Acta, 2001, 314(1-2): 475項秀娣,張樂(lè ),戴瑜來桑葉的降血糖活性成分及其作用機制研究進展U安徽農學通報,2012,18(21):90-93阿幺光善,潘士佳,南姬.桑葉有效成分降糖作用研究食品科學,20117趙保勝,高曉燕,劉洋,等桑葉治療2型糖尿病藥效及其機制研究中國實驗方劑學雜志,2012,18(20):263-266岡李超,潘建明,羅新根,等桑葉提取物對糖尿病小鼠糖耐量的影響U海南醫學,2012,23(3):24-26.⑨李宏,黃金山,胡浩,等桑葉降糖作用的研究初報北方蠶業,2002,23(3):19-2110陳智毅,廖森泰,鄒宇曉,等桑葉顆粒劑對糖尿病的治疔作用研究蠶業科學,203,29(2:206-2091賀偉強、桑葉黃酮的提取工藝及藥理功效研究進展北方園藝,2012,(21):181-18312」孫蓮,楊文菊,劉龍桑葉揮發油氣相色譜-質譜指紋圖譜研究U中國中藥雜志,2009,347):879-883I13孫小敏耀,唐文照,盧霞,等分光光度法測定不同采收時間桑葉中總黃酮中草藥,2004,35(10):1190-119114王燦,左艇,王琳琳桑葉黃酮抗皮膚衰老實驗研究中國醫藥導報,20118(3:30-3215遲曉拮,曹光群桑葉總黃酮的提取及其抑菌活性研究U林產化學與工業,2012,32(2):163-166Comparison of wild Mulberry Leaves and Medicinal Mulberry Leaves inthe Total flavonoids(1 Department of Environment and Food Engineering, Liuzhou Vocational Technical College, LiuzhouGuangxi 545006, China; 2 School of Pharmacy, Henan University, Kaifeng Henan 475001, China)Abstract: Objective: to determine the content of total flavonoids from mulberry leaves and compared with wildmedicinal in mulberry leaves. Methods: the extraction of Flavonoids from mulberry leaves by ultrasonic method inthe sample, the content of total flavone was determined by UV spectrophotometry. Results: the content offlavonoids in the concentration of 20-70mg mL-1 range, good linearity, mulberry leaves. The average recoverywas 97.5%, RSD was 1.81%. Conclusion: the wild mulberry leaf flavonoid content of medicinal mulberry leafbought more than pharmaciesKey words: mulberry leaves; total flavonoids; ultrasonic extraction; ultraviolet-visible spectrophotometry(上接第65頁)A Summary of the Construction and Application of Machine visionXU Zhongxun, HUANG Kecheng(School of Mechanical Engineering and Automation, Xihua University, Chendu 610039, China)Abstract: This paper introduces the concept of machine vision, structure, expounds the developing situation,such as light source, optical lens, camera, etc. This paper introduces the application of machine vision in theseveral methods of processing the image. Machine vision were analyzed in the agricultural, industrial, medical andother fields of application. Discusses the present some problems of m中國煤化工 elds and thesolution method. Finally, the application of machine vision technology andTHCNMHGre discussedKey words: machine vision; practical application; structure
