電廠大型立式循環水泵機組異步電機檢修方案

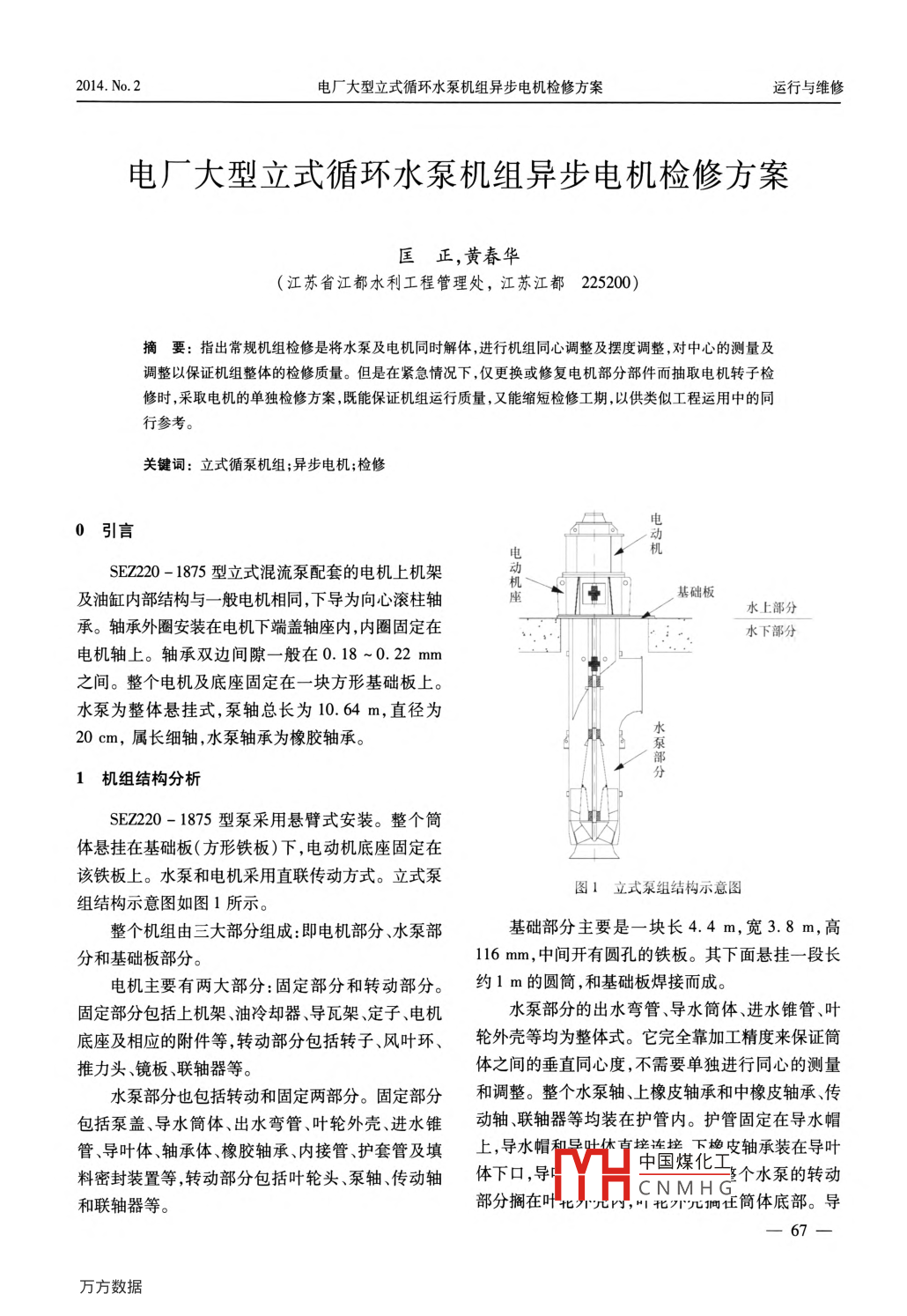

2014. No.2電廠大型立式循環水泵機組異步電機檢修方案運行與維修匡正,黃春華(江蘇省江都水利工程管理處，江蘇江都225200)摘要: 指出常規機組檢修是將水泵及電機同時解體,進行機組同心調整及擺度調整,對中心的測量及調整以保證機組整體的檢修質量。但是在緊急情況下,僅更換或修復電機部分部件而抽取電機轉子檢修時,采取電機的單獨檢修方案,既能保證機組運行質量,又能縮短檢修工期,以供類似工程運用中的同行參考。關鍵詞:立式循泵機組;異步電機;檢修電0引言動機SEZ220 - 1875型立式混流泵配套的電機上機架及油缸內部結構與一般電機相同,下導為向心滾柱軸座基礎板水上部分承。軸承外圈安裝在電機下端蓋軸座內,內圈固定在水下部分電機軸上。軸承雙邊間隙一般在0. 18 ~0.22 mm之間。整個電機及底座固定在-塊方形基礎板上。水泵為整體懸掛式,泵軸總長為10.64 m,直徑為20cm,屬長細軸,水泵軸承為橡膠軸承。一部分1機組結構分析SEZ220 - 1875型泵采用懸臂式安裝。整個筒體懸掛在基礎板(方形鐵板)下,電動機底座固定在該鐵板上。水泵和電機采用直聯傳動方式。立式泵圖1立式泵組結構示意圖組結構示意圖如圖1所示。整個機組由三大部分組成:即電機部分、水泵部基礎部分主要是一塊長4.4 m,寬3.8 m,高分和基礎板部分。116 mm,中間開有圓孔的鐵板。其下面懸掛一- 段長電機主要有兩大部分:固定部分和轉動部分。約1m的圓筒,和基礎板焊接而成。固定部分包括上機架、油冷卻器、導瓦架、定子、電機水泵部分的出水彎管、導水簡體進水錐管、葉底座及相應的附件等,轉動部分包括轉子、風葉環、輪外殼等均為整體式。它完全靠加工精度來保證筒推力頭、鏡板、聯軸器等。體之間的垂直同心度,不需要單獨進行同心的測量水泵部分也包括轉動和固定兩部分。固定部分和調整。整個水泵軸、上橡皮軸承和中橡皮軸承、傳包括泵蓋、導水簡體、出水彎管、葉輪外殼、進水錐動軸、聯軸器等均裝在護管內。護管固定在導水帽管導葉體軸承體、橡膠軸承、內接管、護套管及填上,導水帽和導吐休直控連培下梅皮軸承裝在導葉料密封裝置等,轉動部分包括葉輪頭、泵軸、傳動軸體下口,導中國煤化工冬個水泵的轉動IY片CNMH(和聯軸器等。部分擱在葉北y兒r,"北個元侗任筒體底部。導.67-.運行與維修上海大中型電機2014. No. 2葉體、葉輪外殼、導水帽、水泵軸護管等為筒體內的-起調整同心。將電機與水泵葉輪外殼調至同固定部分,它們和水泵軸、葉輪頭在主機層組裝。組心。固定部分調整結束后,回裝機組后調整機組裝好的部分作為-一個整體吊人筒體中。導葉體底部軸線部分擺度及轉動部分水平,再將轉動部分中有一段錐面,葉輪外殼為錐形,其外面和導水簡體內心調整至與固定部分中心重合,測量調整各部分錐面相配合，起到定位筒體內固定部分的作用。該間隙。泵的轉動部分靠葉片支撐在葉輪外殼的內錐面上,按照常規檢修方案,正常全部檢修工期在15天這不僅保證了轉動部分的位置,而且當轉動部分高左右。程出現一定誤差時,還能保證葉片間隙在合格范圍3電機的非常規搶修與調整內。在部分緊急情況下，如循泵電機上導瓦燒2機組常 規檢修與調整損、推力軸承燒損、下導滾珠軸承損壞或電機引該機組的安裝過程主要包括主水泵吊裝調整、出線發熱等等,且機組水泵部分狀態良好而急需主電機的安裝調整、電機和水泵的同心調整擺度調在最短時間內進行修復的，這就僅需對電機部分整、中心調整以及附件的安裝[2]。進行檢修。2.1水泵 部分的安裝調整由于大型立式泵機組單電機檢修屬非常規1)組裝好進水錐管和兩節導流簡體(簡稱“筒性檢修,因此在檢修過程中,機組的調整、各部分體1")。技術數據的要求就必須采取非常規檢修方案進2)組裝好出水彎管和基礎板(簡稱“筒體行。在電機單獨進行檢修前,必須全面了解整個2”) ,吊起簡體2,和簡體1對齊,并使兩筒體法蘭之機組的結構、特性以及機組所在的外界環境,如間的距離為2 mm左右。對好止口,打好定位銷,落.機組基礎臺板水平的變化，水泵軸偏磨情況以及下簡體2。機組的運行情況等等。3)將合像水平儀讀數指針調至0,分別將水平2012年9月,揚州二電廠2A循泵機組在運儀南北、東西向放在基礎板的加工面上,微調墊鐵，行中,電機振動加劇,下導向心軸承出現不均勻直至兩個方向的水平儀均合像,調整水泵基礎板水噪聲。初步判斷電機下導軸承損壞。緊急停機平。后,拆卸軸承蓋,發現油脂變色,軸承磨損嚴重,4)按順序組裝好下橡皮軸承、導葉體、導水已不能繼續運行。進一步拆卸電機上油缸檢查帽、葉輪頭、水泵軸、葉輪外殼、中橡皮軸承和水泵軸中發現,東側導向瓦背后的抗重螺栓出現松動,護管。引起電機轉子偏移,測量電動機空氣間隙數值如5)吊起泵蓋,使其下面圓柱部分和筒體基本表1所示。同心。緩緩落下泵蓋,當泵蓋上部圓鐵板的下平面表1空氣間隙測 數值mm距基礎板上平面2 mm左右時,打好定位銷,上好泵蓋上的固定螺栓,落下吊鉤,對稱均勻地緊固泵蓋上測點東東北北西北西西南南東南空氣間隙值1.65 1.85 2.05 1.90 2.40 2.15 2.00 2. 10周?chē)穆菟ā?)安裝填料函和傳軸上的聯軸器。發現東西向電機空氣間隙偏差較大,南北向偏2.2電機部分的安裝 、調整差不大。氣隙不均勻也是引起電機振動加劇的原因電機部分的安裝、調整主要包括電機定子.上油之一,從而引起電機下導向心軸承出現偏磨,進而損缸、下導軸承座同心,轉子軸下導擺度,轉動部分水壞。隨即開始準備進行檢修工作。此次檢修必須將平及電機磁場中心調整和各部分部件的間隙調整。電機轉子抽中國煤化主照 常規檢修方2.3電機連同水泵 - -起安裝調整法,同時必須MYHCN M H G行檢查調整工- 般以基礎臺板上的填料函座中心為基準作。這就需要最少半個月的檢修工期,勢必影響電一68一.2014. No.2電廠大型立式循環水泵機組異步電機檢修方案運行與維修廠主發電機組的安全運行。套)進行測量,以7 mm塞塊能塞進,8 mm塞塊塞查看運行值班記錄,運行過程中水泵部分運不進為準(4。如果偏大或偏小，應重新調整電機，行較為平穩。通過檢查水泵部分發現各部分均的轉子高程。磨損正常,測量水泵基礎臺板水平數值如表2所2)電機8塊推力軸承在調整水平時必須考示。慮到水泵基礎臺板水平數值,從表2中,可以看出表2水泵基礎板水平水泵臺板是北邊偏低。南邊偏高,在調整電機水測點東東北北西北西西南南東南平時也就必須考慮到北邊偏低,調整后的數值如水平值0.01 0 -0.02 -0.01 0.03 0.04 0.03 0.02表3所示。表3電機轉動部分水平調整后的數值mm由表2可以看出,水泵基礎板的水平東西向基本一致,南北向呈現南面高、北面低的情況。這與.東東北北西北西西南南東南機組出水方向也是- -致的,且在水平的合格范圍水平值(0 -0.01 (000之內。由此可以認為,機組轉動部分的水平的變3)由于該機組電機下導為向心滾柱軸承,軸化主要是由于廠房底板沉陷引起的,而由于廠房承雙邊間隙為0.18 ~0.22 mm之間。下導軸座位.底板不均勻沉陷導致整個機組的傾斜對機組的運于電機下端蓋中心位置,下端蓋固定于電機下部，行質量影響很小,甚至可以忽略不計。因此此次并用定位銷定位。其軸座加工精度高,故對于電檢修可不必進行水泵部分的調整。綜合以上檢查機上導為分塊式導向瓦可調式的,必須以下導軸情況,廠方與我方檢修人員決定進行電機的單獨，承座為中心基準來調整電機的定子與上油缸和下檢修。導軸承座的同心。而且測量精度要求較高,其同此次檢修直接將異步電動機吊至檢修專用支心偏差-般不超過0.06mm(電機說明書要求)。架,進行電機的解體檢查。調整上油缸與電機定在轉動部分同心調整好后,轉動部分對中時,也是子以及下導軸承座的同心，重新調整電機8塊推以下導向心軸承座為基準來調整,從而保證轉動力軸承的水平,并重新定中導瓦,調整電機空氣間部分與固定部分重合的同時，下導中心的偏差值隙及導瓦間隙。其中幾個關鍵的控制項目如下:最小。機組定中心- -般標準為:東西、南北差值均1)電機的軸伸必須嚴格控制。由于水泵部應在0. 03 mm以?xún)?。分不動,水泵轉動部分提升量必須在一定范圍內,4)抽出轉子必須進行上機架的拆裝。上機否則會(huì )導致水泵葉片間隙的不合格,甚至引起水架的不同心勢必會(huì )造成電機甩油和空氣間隙不泵葉片碰殼。在靠背輪螺栓拆卸后,立即測量并均勻,這就要求調整.上機架與定子以及下導軸承記錄水泵的提升量作為日后調整的依據值。測量的同心。上機架的同心必須嚴格按照下導軸承原始的電機磁場中心即可控制轉子與定子的相對座為基準,連同電機定子一并進行調整。上油缸位置,從而保證電機的軸伸符合要求。電機拆卸與中心偏差一般控制在0.5 mm之內。此外,為.前，測量電機的原始磁場中心并記錄算出平均值。防止油缸內甩油,還必須進行推力頭與上油缸的電機推力頭拆卸后,測量每塊推力軸承的相對高同心調整(測量推力頭軸頸與上油缸內加工面之度并記錄,電機回裝時嚴格控制推力軸承的高度,間的距離) ,并參照定子同心數值以及空氣間隙調整水平時盡量不要全部抬高或全部降低推力軸等進行進-一步校核。如果偏差太大,還得進行適，承高度,而是邊升邊降,保證磁場中心盡量變化量當的調整。較小。調整結束后復測電機磁場中心。電機就位5)電機調整結束后,如何將電機與水泵部后在電機軸聯軸器和水泵軸聯軸器之間應保持原分對中，就是手兩竹國營正節。電機拆卸中國煤化工有的提升量,通常在7~8 mm之間(水泵本身的技后,對電機1HcNMH料的不銹鋼皮術要求)。分別用7 mm和8 mm的塞塊(和水泵配進行記錄和定位(用記號筆在電機座上做好標一69-.運行與維修上海大中型電機2014. No. 2識)。一般電機二次吊裝后,傾斜變化不大,所以7)由于電機與水泵聯軸器拆裝后,螺栓緊可以不必考慮電機傾斜的影響。電機的相對位固的先后及用力程度的變化。水平、擺度值也會(huì )置的確定一般是由定位銷來固定的,機組在一段發行相應的變化,對于此類機組的長細軸,擺度時間的運行后,定位銷和銷孔之間已達到較好的變化更加明顯。因此在拆卸時,必須對聯軸器之配合狀態。將電機二次吊裝后,僅靠原定位銷來間的墊皮(如果有的話)進行詳細的測量及標位，進行定位,很可能會(huì )使電機錯位,影響固定部分-般用記號筆做好標志。在回裝時, 必須嚴格按的水平和同心。照記錄擺放墊皮的位置及數量。聯軸器的精制此次檢修將電機吊至電機底座后,先將百分螺栓的緊固一.般用扭力扳手進行,電機底座的固表表座固定在水泵傳動軸聯軸器上,表頭頂在電定螺栓的緊固應由同一人進行。螺栓的松緊程.機軸聯軸器的加工面上，盤動電機軸。讀電機軸度應和拆卸時松緊程度一致,各個方向的螺栓應在東、西、南、北方向上該表的讀數差,分別為cl.均勻對稱緊固。c2、c3、c4。然后在電機正南、正東方向架百分表,將4結語電機向讀數差值較大的方向分別移動|cl -c2 | /2和|c3-c4|/2個單位(0.01 mm)。再按以上方此次檢修由于計劃得當,方案可行,僅僅用了5法進行測量.調整,直到|c1-c2 |/2和|c3-c4天就完成了循泵電機的搶修工作,比以往的常規檢. |/2的值不大于3個單位(該機組本身的技術要修節省近10天的時間。機組試運行情況良好,為電求)月。固定電機部分,通常移動量不會(huì )很大,只需廠 迎峰度夏主發電機組的安全穩定運行創(chuàng )造了積極將原定位孔進行擴絞即可。如果| cl -c2 |/2和條件。| c3-c4 |/2的值已較小,但仍然大于3個單循環水泵電機單獨檢修適用在電機缺陷明位,此時移動電機比較困難,則可以在保證電機顯且病因已查明、電機損壞不嚴重且水泵部分工空氣間隙在圓周平均值的t10%的范圍內,通過況良好的情況下一種簡便快捷的檢修方案。這調抗重螺絲來移轉子的方法進行調整,省時省需要對機組的內部結構及運行情況有足夠的了力解,而且以往的檢修經驗也很重要。檢修方案只6)電機拆卸后,重新回裝復測電機轉子下要應用恰當,效果是很明顯的,可以大大減輕工導擺度時,有時下導全擺度偏大,甚至會(huì )超出作量、縮短檢修周期。但是也并不是所有機組出0.02 mm/m的合格標準。根據以往檢修經驗,電現故障后都可以進行電機單獨檢修。如果機組機推力頭在經過拆裝后,電機下導擺度和水平均在長期運行后出現推力瓦嚴重燒損、電機定轉子會(huì )有一定的變化。因為推力頭與電機軸之間僅相碰、機組的水平、擺度變化很大而且運行狀態靠?jì)傻乐箍谂浜?在經過拔出和壓人后,與電機較差,電機損壞引起水泵部分存在明顯問題等，軸的軸向和徑向位置可能和原來不完全一致。就必須通過常規性大修來解決?？ōh(huán)的松緊程度也會(huì )發生變化。由此對轉動部參考文獻分的水平和擺度都會(huì )產生一定影響。因此可以[1]中華人民共和國水利部.泵站技術規范安裝分冊. 1987.認為下導擺度數值偏差不大時可認為下導擺度[2]江都水利工程管理處.江都排灌站[ M].北京:水利電力出版社,1979.變化的主要原因是由于機組拆裝引起的。當推[3]湘潭電機廠. YL三相立式異步電動機使用說明書1996.力頭承受重量后,經一段時間運行后,基本能會(huì )[4]長沙水泵廠. 64LKXA -24.5型泵安裝使用說明書2005.恢復到原始狀態。此次循泵機組檢修后試運行作者簡介:時,開始振動值較大，在運行2h之后,振動值逐匡正,男,1980年生,2002年南通大學電氣自動.漸減小并趨于穩定。但是當電機擺度值偏差過化本科畢業中國煤化工大型泵站技術大,還是必須通過調整電機絕緣墊來調整電機下管理工作。MYHCNM HG導的擺度。.
