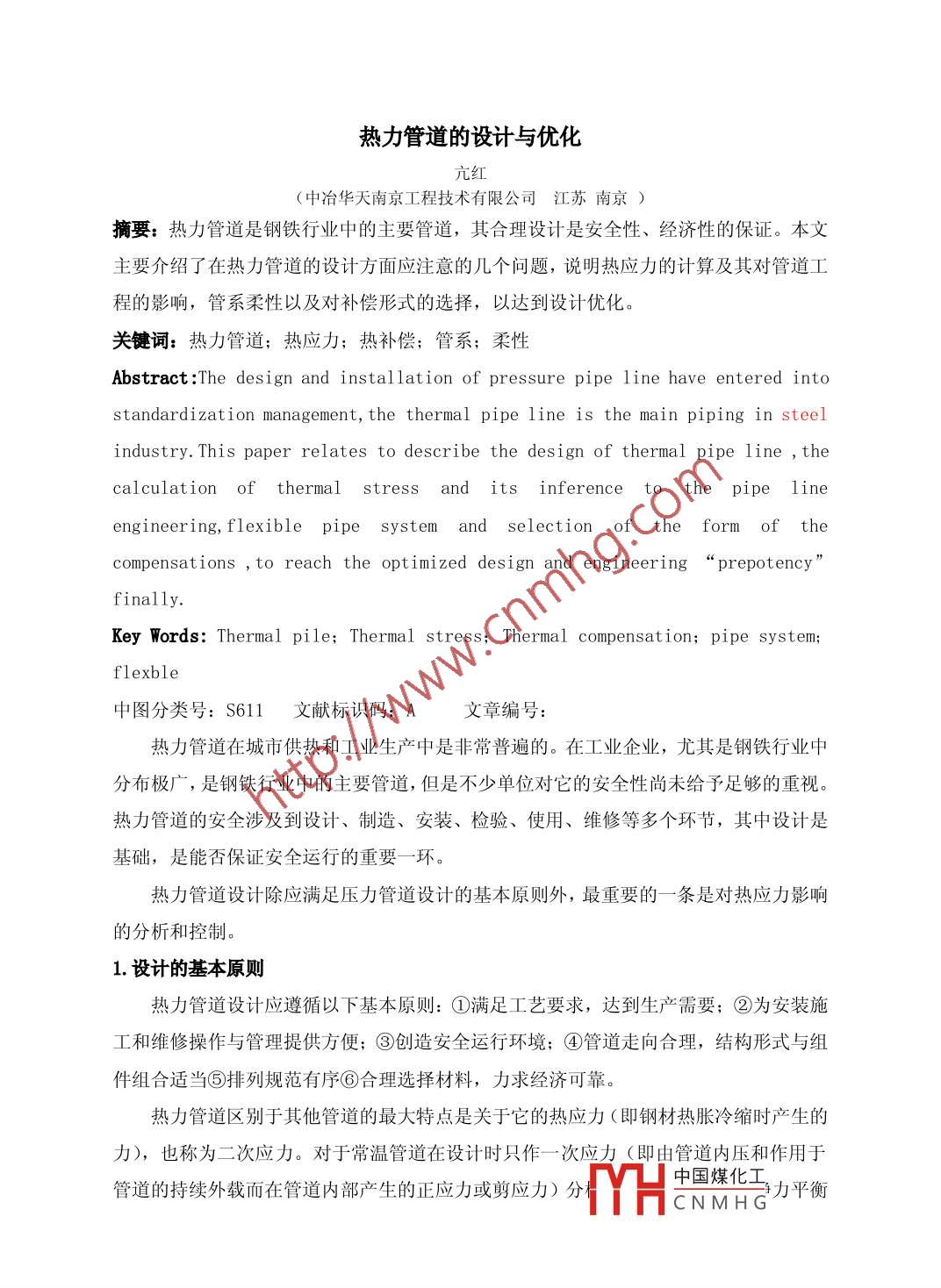

熱力管道的設計與優化

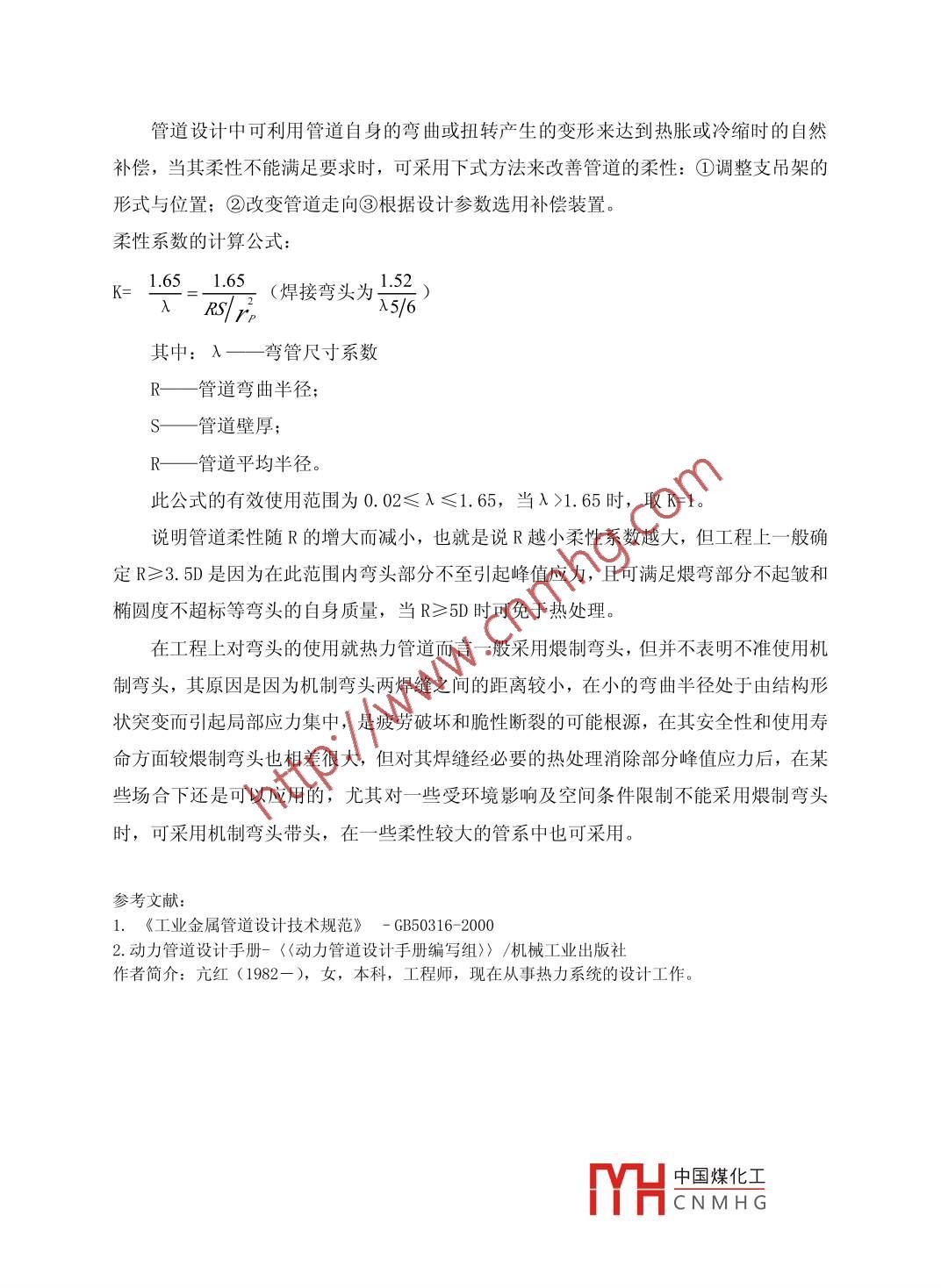

熱力管道的設計與優化亢紅(中冶華天南京工程技術有限公司江蘇南京)摘要:熱力管道是鋼鐵行業中的主要管道，其合理設計是安全性、經濟性的保證。本文主要介紹了在熱力管道的設計方面應注意的幾個問題，說明熱應力的計算及其對管道工程的影響，管系柔性以及對補償形式的選擇，以達到設計優化。關鍵詞:熱力管道;熱應力;熱補償;管系;柔性Abstract:The design and installation of pressure pipe line have entered intos tandardi zation management, the thermal pipe line is the main piping in steelindustry. This paper relates to describe the design of thermal pipe line , thecalculation of thermal stress and its inference to the pipe lineengineering, flexibleipe systemand selection of theformof thecompensations , to reach the opt imized design and engineering “ prepotency”finally.Key Words: Thermal pile; Thermal stress; Thermal compensation; pipe system;flexble中圖分類號: S611文獻標識碼: A文章編號:熱力管道在城市供熱和工業生產中是非常普遍的。在工業企業，尤其是鋼鐵行業中分布極廣,是鋼鐵行業中的主要管道，但是不少單位對它的安全性尚未給予足夠的重視。熱力管道的安全涉及到設計、制造、安裝、檢驗、使用、維修等多個環節，其中設計是基礎，是能否保證安全運行的重要一環。熱力管道設計除應滿足壓力管道設計的基本原則外，最重要的一條是對熱應力影響的分析和控制。1.設計的基本原則熱力管道設計應遵循以下基本原則:①滿足工藝要求，達到生產需要;②為安裝施工和維修操作與管理提供方便;③創(chuàng )造安全運行環境;④管道走向合理，結構形式與組件組合適當⑤排列規范有序⑥合理選擇材料，力求經濟可靠。熱力管道區別于其他管道的最大特點是關于它的熱應力(即鋼材熱脹冷縮時產生的力)，也稱為二次應力。對于常溫管道在設計時只作一次應力 (即由管道內壓和作用于管道的持續外載而在管道內部產生的正應力或剪應力)分中國煤化工力平衡HCNMH G條件而產生的，當應力達到或超過屈服極限時，材料進入屈服狀態，靜力平衡條件得不到滿足，管道會(huì )產生變形直至破壞。而對于熱力管道除進行一次應力分析外，更重要的是要重視對二次應力影響的分析和控制，從而保證熱力管道的質量與安全。在熱力管道設計中，首先要考慮它的熱伸長量及其熱補償方式，計算推力和確定固定支架的形式。2.熱應力及其消除措施熱應力按下式計算:σ=a.●△T●E其中:a一管材線膨脹系數△T一介質溫度與環境溫度之差;E一鋼材 的彈性模量。公式各因素中，a、 E是定值，熱應力隨溫度的變化而變化，只與溫度有關，與管子長度、壁厚和截面積無關，當安裝溫度大于介質工作溫度時，熱應力為拉應力，當安.裝溫度小于介質工作溫度時，熱應力為壓應力。由此可見，除溫度變化外，管道熱脹可能性的大小對熱應力的影響很大。溫度變化時管道系統的熱脹可能性稱為管系的柔性，在同樣的溫度變化條件下，管系的柔性越大，熱應力就越小。因為管道的熱應力是管道熱膨脹受到約束而產生的，.所以熱應力隨熱脹變形的加大而減小，當管道完全自由伸縮而不受約束時則熱應力為零。在管道工程中應盡量避免采用直線管系，而應采用立體管系或平面管系，當必須采用直線管系時，必須加相應的補償器。因自然補償時固定支架受力最小，采用補償器時固定支架受力較大，因此選用補償器要慎重，能實現自然補償的管段盡可能選用自然補償，以減少固定支架的推力。3.管道熱伸長及熱補償熱伸長量按下式計算:△L=a●(t-t0)●L，其中:a一管材線膨脹系數;介質溫度; .-環境溫度;L一-兩固定支座間的管道長度，m; .此式說明，管道的熱伸長量隨著溫度和長度的變化而;"中國煤化工無關，將計算出的數值乘以最不利運行工況下的安全系數，然后根MHCNMHG器的形式與規格。采用維修工作量小和價格便宜的補償器是管道建設的合理要求，應力求做到。各種補償器的尺寸和流體阻力差別很大，選型時應根據敷設條件權衡利弊，盡可能兼顧。對于波紋補償器在安裝前為了降低管道初次啟動運行時對固定支架的推力和避免波紋失穩，應對其進行冷緊;套簡補償器價格較低，但維修量大，安裝時應隨溫度的變化調整補償器的安裝長度，以保證在熱狀態下和冷狀態下都能夠安全運行，空間立體自然補償是最優選的補償方式，但安裝時必須考慮支架失穩與管道滑落問題。4.管道推力管道對固定支架的推力應包括以下三部分:①管道因熱脹冷縮受約束產生的作用力或各補償器的反彈力之和;②各管道內壓產生的不平衡力之和;③中間活動支吊架通過管道傳給固定支吊架的反作用力。固定點兩端管段作用力合成時應按下列原則進行:(1)固定點兩側管段由熱脹冷縮受約束產生的作用力和活動端位移產生的作用力的合力相互抵消時，較小方向作用力應乘以0. 7的抵消系數;(2)固定點兩側管段內壓不平衡力的抵消系數取1;3) 當固定點承受幾個支管的作用力時應考慮其最不利組合,選擇最不利工況和最大.溫差進行計算。推力按下式計算:P=σ●A=a●△T.E.A其中:A-一管材金屬截面積。式中表示，推力P與溫差和管子金屬截面積有關，與管道長度無關，管道長度在設計過程中重點考慮計算其熱伸長量，然后對其伸長量進行消化和分解，熱應力對固定支架和設備的推力按力的分解消化于不同類型的伸縮器，對各固定支架的推力就轉化成對伸縮器的壓縮力，熱應力被伸縮器吸收，進而達到了消除熱應力的目的。.目前，有些單位在設計熱力管道和管件的計算過程中，將σ以工作溫度下的額定許.用應力直接套用或在公式中將管子金屬截面積以管子橫截面積代入公式，以至算出來的數值大得出奇，這兩種傾向都是不切合實際的，因為σ與溫差有關，A是管子金屬截面積，與管道的直徑截面積無關。處于介質流動的管道不能計算成壓力容器的分頭荷載或管道的盲板荷載。中國煤化工5.柔性系數及其影響因素MHCNMH G管道設計中可利用管道自身的彎曲或扭轉產生的變形來達到熱脹或冷縮時的自然補償，當其柔性不能滿足要求時，可采用下式方法來改善管道的柔性:①調整支吊架的形式與位置;②改變管道走向③根據設計參數選用補償裝置。柔性系數的計算公式: .K=1.65 1.65(焊接彎頭為λRS/r,λ5/6其中: λ一-彎管尺寸系數R一管道彎 曲半徑;管道壁厚;R-一管道 平均半徑。此公式的有效使用范圍為0.02≤λ≤1.65，當λ>1. 65時，取K=1。說明管道柔性隨R的增大而減小，也就是說R越小柔性系數越大，但工程上一-般確定R≥3.5D是因為在此范圍內彎頭部分不至引起峰值應力，且可滿足煨彎部分不起皺和橢圓度不超標等彎頭的自身質量，當R≥5D時可免于熱處理。在工程上對彎頭的使用就熱力管道而言- -般采用煨制彎頭，但并不表明不準使用機制彎頭，其原因是因為機制彎頭兩焊縫之間的距離較小，在小的彎曲半徑處于由結構形狀突變而引起局部應力集中，是疲勞破壞和脆性斷裂的可能根源，在其安全性和使用壽命方面較煨制彎頭也相差很大，但對其焊縫經必要的熱處理消除部分峰值應力后，在某些場合下還是可以應用的，尤其對一-些 受環境影響及空間條件限制不能采用煨制彎頭時，可采用機制彎頭帶頭，在一些柔性較大的管系中也可采用。參考文獻:1.《工業金屬管 道設計技術規范》. GB50316-20002.動力管道設計手冊- <<動力管道設計手冊編寫組> /機械工業出版社作者簡介:亢紅(1982-)， 女，本科，工程師，現在從事熱力系統的設計工作。中國煤化工YHCNMH G
