分析建筑給排水設計的優化設計

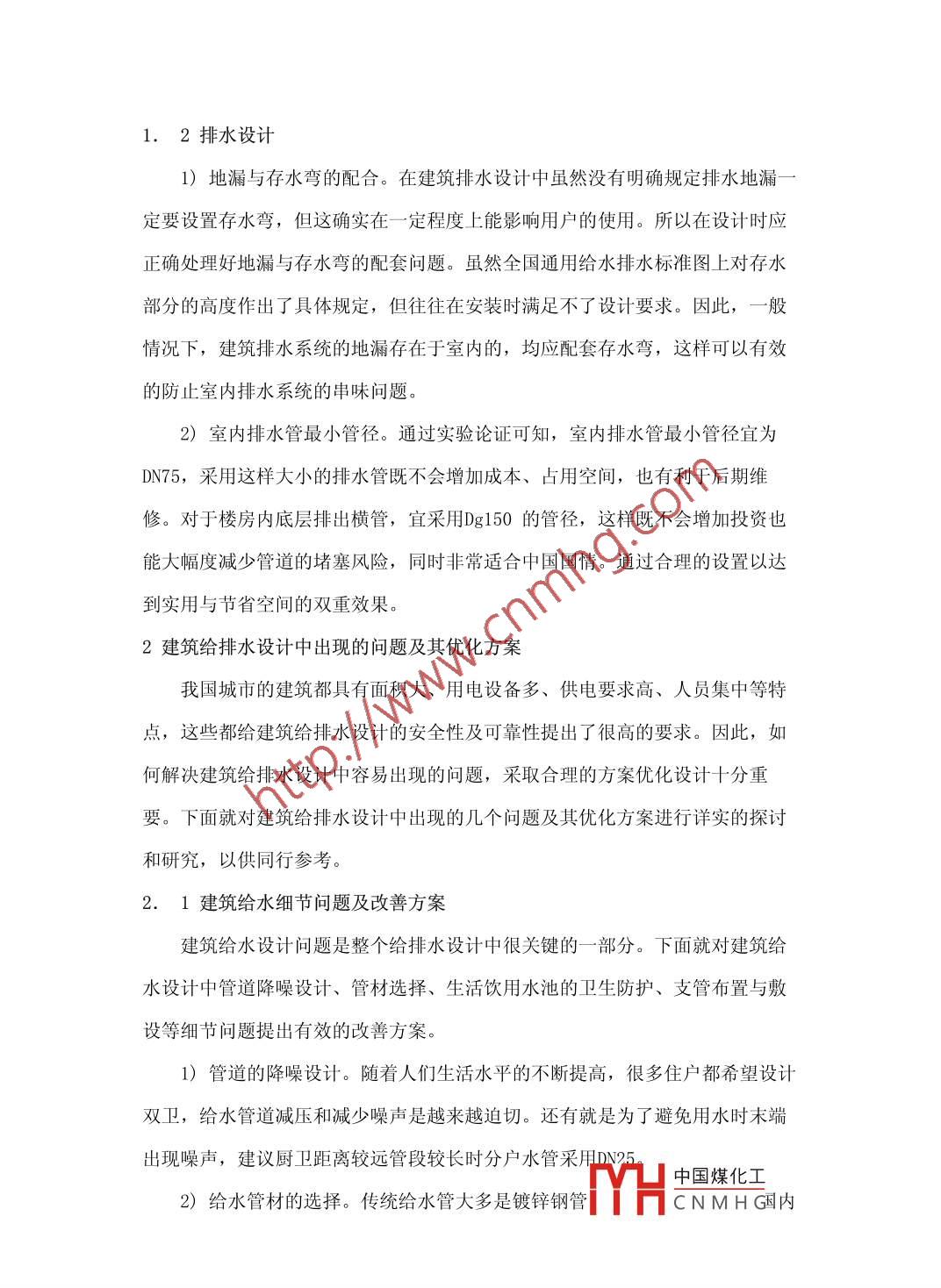

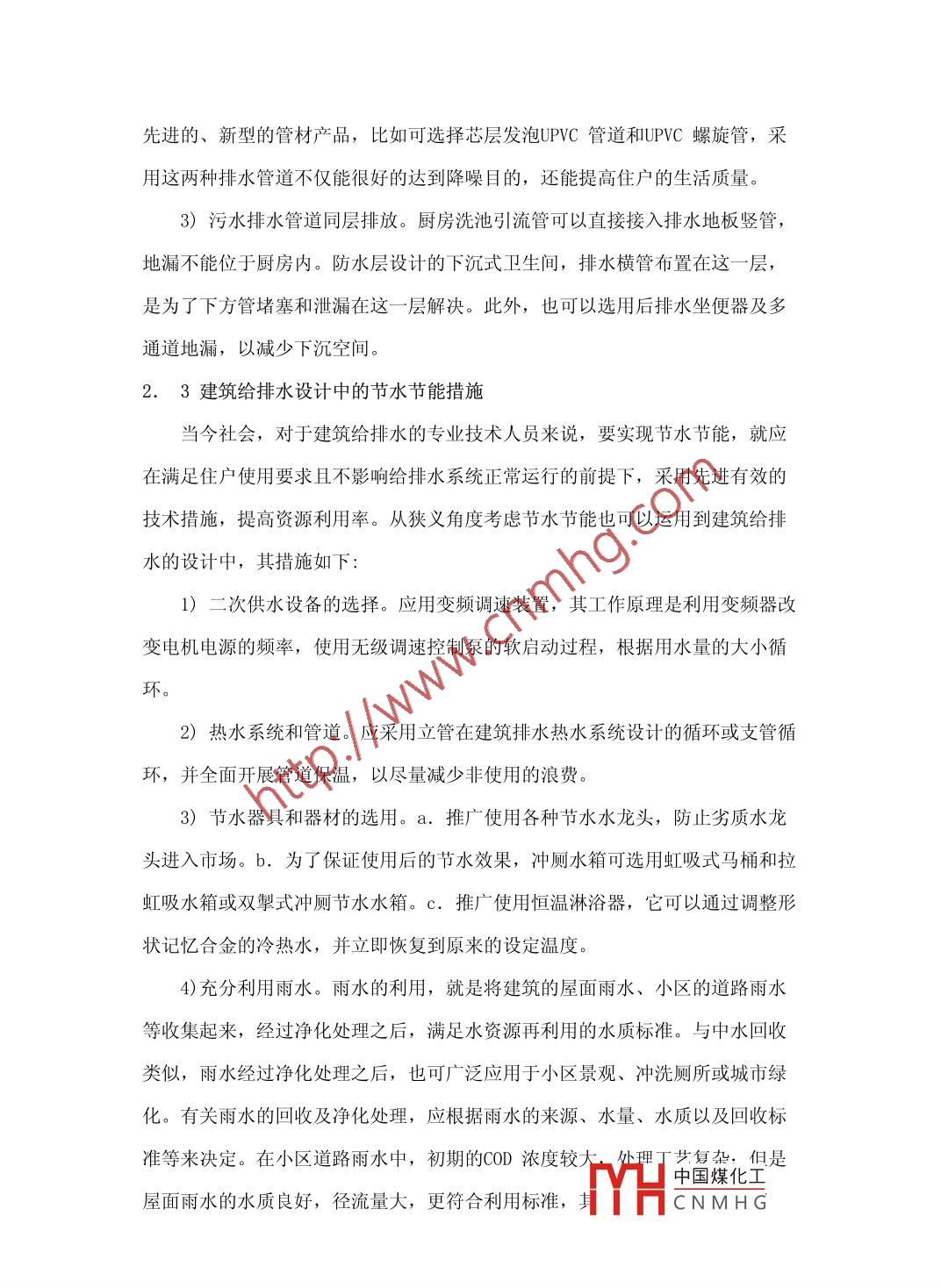

分析建筑給排水設計的優化設計廖修文景紅莉機械工業 第六設計研究院有限公司摘要:在新世紀，構建經濟節約型和環境友好型社會(huì )的主題不斷的深入到社會(huì )各個行業及人們的生活，建筑給排水設計人員必須緊跟時代，與時俱進，正視新情況和新問題，并勇于挑戰。具體而言，應從設計過程的各個細節嚴格把關，不斷從工作實踐中總結經驗，不斷研究新情況，解決新問題，不斷完善設計技術，以更好地適應建筑業蓬勃發展的今天對建筑給排水設計提出的新要求，實現全面均衡、務實安全、可持續發展戰略。關鍵詞:建筑給排水;優化設計;常見問題中圖分類號: TL353+.2文獻標識碼: A文章編號:1建筑給排水設計各個環節的作用1. 1給水設計1)自動排氣閥。自動排氣閥通常作用于延時自閉閥蹲式大便器的供水系統，如辦公樓、學校、酒店等，管道系統的頂層自動排氣閥最好裝置在管道的最高點。延時自閉閥能很好地控制流量，但無法控制氣流。當系統停水，給水管內通常會(huì )積累大量的空氣?；謴凸┧艿赖目諝鈱⒈粔嚎s至水管道系統的頂部，形成一個壓縮空氣區。此時如果有人再按下延時自閉閥的按鈕，則會(huì )將便器內的污物隨氣流帶至地面或將污漬濺到使用者身上。2)戶外控制閥門。適當增設單體建筑戶外控制閥門在住宅給水設計中立管底部的給水閥門是必不可少的，這一 ~措 施增加之后當底層住戶發現下水管堵塞引起地面冒水時，可及時關閉給水總閥，從而有效減少排污量。3)室外閥門。注意室外閥門的安裝形式，大部分室外安裝的閥門口徑都是Dg7以上的，可以采用截止閥、閘板閥或蝶閥等。一 般均是法蘭安裝，而且有國家標準圖。值得注意的是，設計時在每--個法蘭連接閥處設--個伸縮器則可以解決這一-問題。中國煤化工MYHCNMH G1.2排水設計1)地漏與存水彎的配合。在建筑排水設計中雖然沒有明確規定排水地漏定要設置存水彎，但這確實在一-定 程度上能影響用戶的使用。所以在設計時應正確處理好地漏與存水彎的配套問題。雖然全國通用給水排水標準圖上對存水部分的高度作出了具體規定，但往往在安裝時滿足不了設計要求。因此，- -般情況下，建筑排水系統的地漏存在于室內的，均應配套存水彎，這樣可以有效的防止室內排水系統的串味問題。2)室內排水管最小管徑。通過實驗論證可知，室內排水管最小管徑宜為DN75，采用這樣大小的排水管既不會(huì )增加成本、占用空間，也有利于后期維修。對于樓房?jì)鹊讓优懦鰴M管，宜采用Dg150的管徑，這樣既不會(huì )增加投資也能大幅度減少管道的堵塞風險，同時非常適合中國國情。通過合理的設置以達到實用與節省空間的雙重效果。2建筑給排水設計中出現的問題及其優化方案我國城市的建筑都具有面積大、用電設備多、供電要求高、人員集中等特點，這些都給建筑給排水設計的安全性及可靠性提出了很高的要求。因此，如何解決建筑給排水設計中容易出現的問題，采取合理的方案優化設計十分重要。下面就對建筑給排水設計中出現的幾個問題及其優化方案進行詳實的探討和研究，以供同行參考。2.1建筑給水細節問題及改善方案建筑給水設計問題是整個給排水設計中很關鍵的一部分。下面就對建筑給水設計中管道降噪設計、管材選擇、生活飲用水池的衛生防護、支管布置與敷設等細節問題提出有效的改善方案。1)管道的降噪設計。隨著人們生活水平的不斷提高，很多住戶都希望設計雙衛，給水管道減壓和減少噪聲是越來越迫切。還有就是為了避免用水時末端出現噪聲，建議廚衛距離較遠管段較長時分戶水管采用DN25..中國煤化工2)給水管材的選擇。傳統給水管大多是鍍鋅鋼管MHCNMHG國內水路運輸不能滿足水質衛生標準。因而為了滿足標準要求，應選擇最佳的、最優質的給水管材。與金屬管相較之，塑料給水管的優勢則更加明顯，一-般而 言塑料給水管不僅重量輕、耐壓強度好，而且安裝方便，省鋼節能，使用壽命又長。因此，建設部應大力推廣使用塑料給水管。3)生活飲用水池的衛生防護。在供水環節中，生活飲用水池是不容忽視的--個重要環節，因而做好水質的防污染工作刻不容緩。應針對水池的入孔、溢.流管等制定出切實可行的措施，有效地防止昆蟲爬入池內，并使用無毒的軟質.泡沫材料嵌入在接縫處。應針對呼吸管、溢流管制作出耐腐蝕材料的網罩，也可通過其他方式進行防護，比如通過空氣隔斷的方式，防止通過溢流管的臟氣體返回到水池，從而避免水池受到污染?？傊?，在建筑給排水設計施工圖中，應結合具體情況，針對生活飲用水的衛生情況制定出科學有效的防護措施。4)給水支管布置與敷設。給水管道的敷設分明裝和暗裝。拿明裝來說，即管道外露，主要有安裝維修方便，造價低等優點，但同時也存在影響美觀，表面易結露等一些不足之 處。而暗裝管道，既不影響室內美觀，又可以保護管道不受外力破壞。在暗裝管道過程中需注意，不要將管道接頭直接埋入墊層或墻壁內，否則出現漏水情況就很難補救。此外，還值得注意的是，為了有效避免住戶裝修時破壞給水管道，施工完畢后還應在敷設管槽內的給水支管位置做好標記。2. 2建筑排水系統常見故障及應對策略1)地漏的水封處理?！督ㄖo水排水設計規范》中對建筑排水系統的地漏水封深度做了明確規定:其深度不得小于50 mm，目的就是為了防止有害氣體竄入室內，從而使室內環境遭受污染。因此，建議采用高水封進行地漏處理，以更好地滿足設計施工要求。2)排水塑料管道的噪聲?，F如今，傳統的排水鑄鐵管已不能滿足要求，現在普遍使用的都是排水塑料管。然而，由于-些普通的塑料排水管嘈雜，住戶中國煤化工可以明顯感覺到水渠噪聲。因此，排水立管應遠離臥HCN MH G些先進的、新型的管材產品，比如可選擇芯層發泡UPVC管道和UPVC螺旋管，采用這兩種排水管道不僅能很好的達到降噪目的，還能提高住戶的生活質量。3)污水排水管道同層排放。廚房洗池引流管可以直接接入排水地板豎管，地漏不能位于廚房?jì)?。防水層設計的下沉式衛生間，排水橫管布置在這一-層，是為了下方管堵塞和泄漏在這一層解決。此外，也可以選用后排水坐便器及多通道地漏，以減少下沉空間。2.3 建筑給排水設計中的節水節能措施當今社會(huì )，對于建筑給排水的專業技術人員來說，要實現節水節能，就應在滿足住戶使用要求且不影響給排水系統正常運行的前提下，采用先進有效的技術措施，提高資源利用率。從狹義角度考慮節水節能也可以運用到建筑給排水的設計中，其措施如下:1)二次供水設備的選擇。應用變頻調速裝置，其工作原理是利用變頻器改變電機電源的頻率，使用無級調速控制泵的軟啟動過程，根據用水量的大小循環。2)熱水系統和管道。應采用立管在建筑排水熱水系統設計的循環或支管循環，并全面開展管道保溫，以盡量減少非使用的浪費。3)節水器具和器材的選用。a.推廣使用各種節水水龍頭，防止劣質水龍頭進入市場。b.為了保證使用后的節水效果，沖廁水箱可選用虹吸式馬桶和拉虹吸水箱或雙掣式?jīng)_廁節水水箱。c.推廣使用恒溫淋浴器，它可以通過調整形狀記憶合金的冷熱水，并立即恢復到原來的設定溫度。4)充分利用雨水。雨水的利用，就是將建筑的屋面雨水、小區的道路雨水等收集起來，經過凈化處理之后，滿足水資源再利用的水質標準。與中水回收類似，雨水經過凈化處理之后，也可廣泛應用于小區景觀、沖洗廁所或城市綠化。有關雨水的回收及凈化處理，應根據雨水的來源、水量、水質以及回收標準等來決定。在小區道路雨水中，初期的COD濃度較大。處理丁共復雜，但是中國煤化工屋面雨水的水質良好，徑流量大，更符合利用標準，YHCNMH G水。建筑屋面雨水的收集步驟為: a.利用導管，將屋面雨水引入地下，進入雨水沉砂池中。b.將沉砂池中沉積的雨水引入蓄水池，利用水泵引入雜用水蓄水池。c. 將雨水經過加氯消毒之后，流入中水管道系統中。經大量應用實踐表明，雨水降落初期的污染較為嚴重，因此前幾分鐘的降雨應作為棄流處理。3結語由于我國現代化的飛速發展，城市化進程隨之不斷深入，因而人類的生產生活必然就離不開水的供給與排放。雖然建筑給排水工程在整個建筑工程中所占的比重不大，但它卻是與人們生活最緊密相連的。由此，研究建筑給排水的設計思路顯得尤為重要，創(chuàng )造新的節能、節水、安全可靠的給水排水系統方式和設計方法將會(huì )是大勢所趨。這對保證整個建筑日常運行的安全性和經濟性，提高整個建筑的使用效率及人類生產生活的質量都有著十分重要的現實意義。中國煤化工MYHCNMH G
