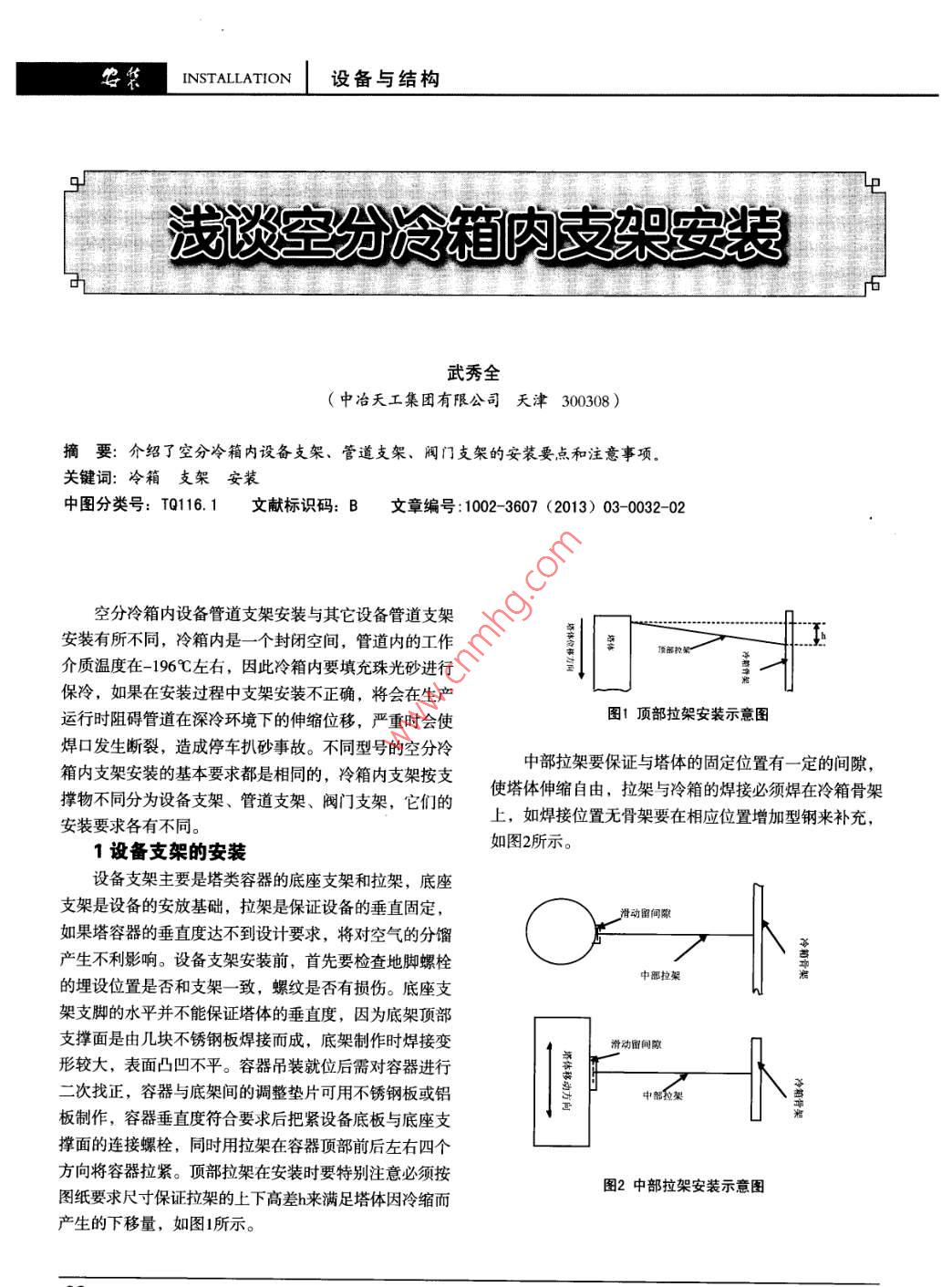

淺談空分冷箱內支架安裝

INSTALLATION設備與結構數雄肉威界續武秀全(中冶天工集團有限公司天津300308)摘要:介紹了空分冷箱內設備攴架、管道支架、閥門支架的安裝要點和注意事項關鍵詞:冷箱支架安裝中圖分類號:TQ116.1文獻標識碼:B文章編號:1002-3607(2013)03-003202空分冷箱內設備管道支架安裝與其它設備管道支架安裝有所不同,冷箱內是一個封閉空間,管道內的工作介質溫度在-196℃左右,因此冷箱內要填充珠光砂進行保冷,如果在安裝過程中支架安裝不正確,將會(huì )在生產運行時阻礙管道在深冷環境下的伸縮位移,嚴重時會(huì )使圖1頂部拉架安裝示意圖焊口發生斷裂,造成停車扒砂事故。不同型號的空分冷箱內支架安裝的基本要求都是相同的,冷箱內支架按支中部拉架要保證與塔體的固定位置有一定的間隙撐物不同分為設備支架、管道支架、閥門支架,它們的使塔體伸縮自由,拉架與冷箱的焊接必須焊在冷箱骨架安裝要求各有不同上,如焊接位置無骨架要在相應位置增加型鋼來補充,1設備支架的安裝如圖2所示。設備支架主要是塔類容器的底座支架和拉架,底座支架是設備的安放基礎,拉架是保證設備的垂直固定滑動留間隙如果塔容器的垂直度達不到設計要求,將對空氣的分餾產生不利影響。設備支架安裝前,首先要檢查地腳螺栓的埋設位置是否和支架一致,螺紋是否有損傷。底座支中部拉架架支腳的水平并不能保證塔體的垂直度,因為底架頂部支撐面是由幾塊不銹鋼板焊接而成,底架制作時焊接變動留間隙形較大,表面凸凹不平。容器吊裝就位后需對容器進行次找正,容器與底架間的調整墊片可用不銹鋼板或鋁中部拉架板制作,容器垂直度符合要求后把緊設備底板與底座支撐面的連接螺栓,同時用拉架在容器頂部前后左右四個方向將容器拉緊。頂部拉架在安裝時要特別注意必須按圖2中部拉架安裝示意圖圖紙要求尺寸保證拉架的上下高差h來滿足塔體因冷縮而產生的下移量,如圖所示。設備與結構 INSTALLATION您袋2管道支架的安裝管道管道支架按安裝位置分為焊接在容器上的管道支冷箱管架架、焊接在管道上的管道支架和焊接在冷箱骨架上的管道支架。21焊接在容器上的管道支架水平支撐焊接在容器上的管道支架基本都在現場完成,如果要在制作廠焊接好會(huì )給運輸帶來不便。容器上的支架主要用來支撐從容器本體進、出口引出的向下或向上垂直圖4水平支架安裝示意圖走向的管道,支架定位比較容易,只要塔體上的護板位置正確就可按圖標示的結構尺寸焊接固定,如果護板位置偏移要重新補焊護板,支架?chē)澜谒w上直接焊接。3門支架的安裝22焊接在管道上的管道支架閥門的固定有兩個支架完成,一個是直接支撐在閥焊接在管道上的支架主要是儀表管支架和焊接在垂下部的支架,一個是靠近閥門進出口固定在管道上的直管道上的管支座,支架焊接前要在管道上焊接護板。支架。閥門下部的支架主要是用來支撐閥門的重量,安相鄰管道之間的固定,可采用雙聯抱箍形式,固定在大裝時要注意支架不能支撐在閥門的可拆卸法蘭上,因為管經上的管箍必須緊固,小口徑管道與管箍之間要留有閥門檢修時這個法蘭要隨閥芯一同拆除?？拷y門進出問隙保證管道的伸縮自由,如圖3所示?？诘闹Ъ?主要是防止管道的收縮力作用在閥門與管道的焊口上,因為角閥的進出口通徑都比較小,一旦受到外力焊縫就容易發生斷裂,因此支架在管道上的固定點大口徑管小口徑管管蕥與管壁留問隙要盡量靠近閥門根部來縮短閥門與支架間的管段長度,管籀與管壁應緊固這樣管段收縮量的減少就降低了對閥門焊口的拉力。閥架材料的選擇要根據閥門口徑的大小選擇不同口徑的不銹鋼管,同時注意管內一定要填充玻璃棉防止冷量外傳,如圖5所示。圖3雙聯支架安裝示意圖冷箱背架23焊接在冷箱上的管道支架管夾安裝在冷箱上的管支架要與管道同步安裝,因為在擋塊前端靠系音夾下與管埠接實際配管中有的管道走向、位置與施工圖有所不同,支架按圖安裝后有時并不合適,返工重做影響施工進度焊接在冷箱上的管支架,要盡可能焊接在骨架上,焊接在冷箱板上時,要在冷箱板上焊接護板來增大受力面積。水平管支架安裝時支架與管壁之間要留有間隙間隙按施工圖要求預留。冷箱內的管道和容器并不都是向下位移,吊掛在冷箱內的容器位移是向上的,承載向圖5閥架安裝示意圖上位移的水平管支架安裝時必須使管道預留有一個向上的抬升量,支架頂面的抬升量要符合設計要求。也按每米3mm的收縮量計算。管道與支架的接觸部位,要在管結束語道上焊接護板來保護管道,水平支架下面要加斜支撐來冷箱內的支架根據支撐物的不同,型式各有不同增加強度,如圖4所示。支撐垂直管道的支架,支架與管安裝要求也不同,只要我們對關鍵環節引起重視,就不壁間要留出滑動間隙不能緊固。會(huì )存在因支架安裝問題造成停產停車事故。
