水煤漿粒度測試技術(shù)研究

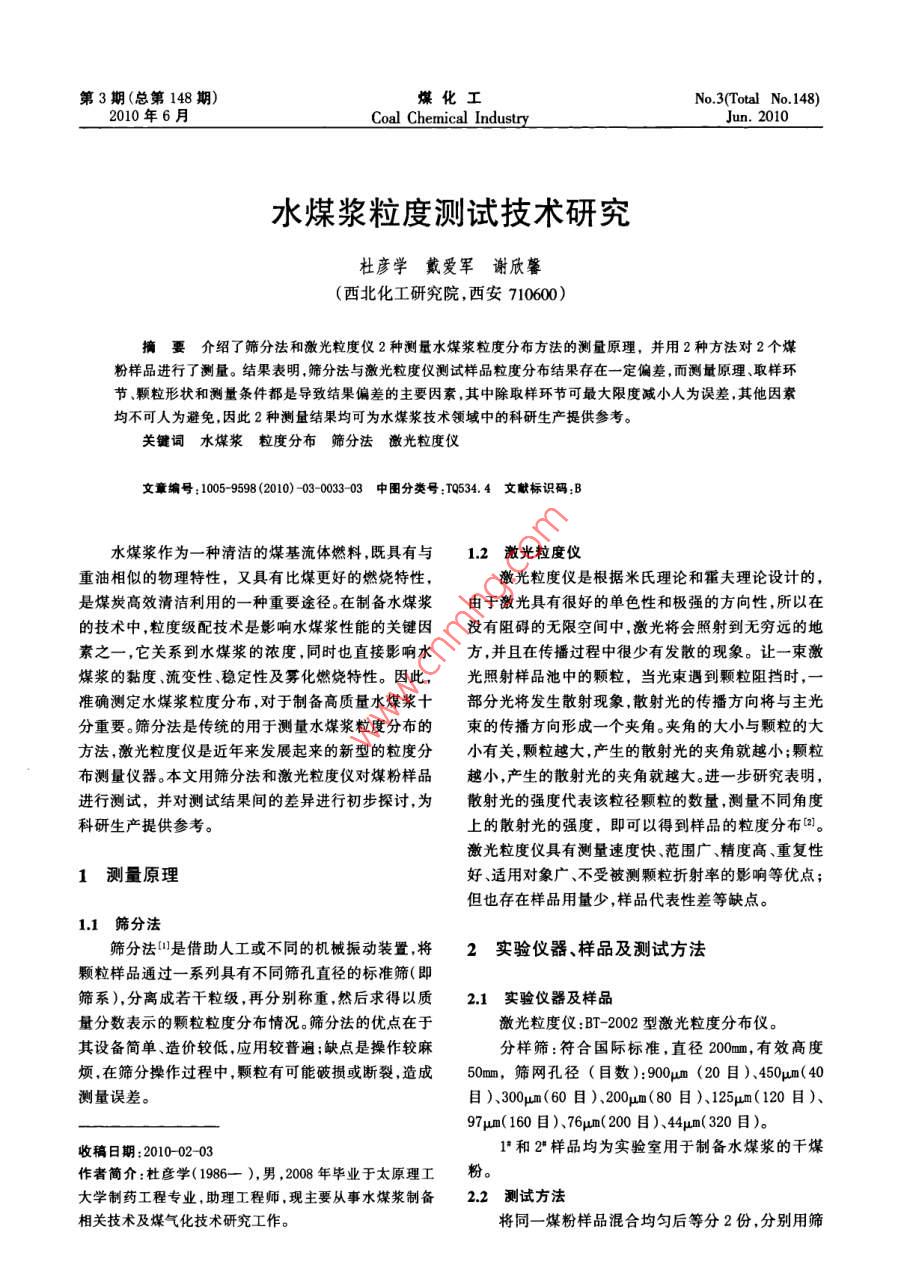

第3期(總第148期)煤化工No. 3(Total No 148)2010年6月Coal Chemical Industry水煤漿粒度測試技術(shù)研究杜彥學(xué)戴愛(ài)軍謝欣馨(西北化工研究院,西安710600)摘要介紹了篩分法和激光粒度儀2種測量水煤漿粒度分布方法的測量原理,并用2種方法對2個(gè)煤粉樣品進(jìn)行了測量。結果表明,篩分法與激光粒度儀測試樣品粒度分布結果存在一定偏差,而測量原理、取樣環(huán)節、顆粒形狀和測量條件都是導致結果偏差的主要因素,其中除取樣環(huán)節可最大限度減小人為誤差,其他因素均不可人為避免因此2種測量結果均可為水煤漿技術(shù)領(lǐng)域中的科研生產(chǎn)提供參考。關(guān)鍵詞水煤漿粒度分布篩分法激光粒度儀文章編號:1005-9598(2010)03-003303中圖分類(lèi)號:TQ534.4文獻標識碼:B水煤漿作為一種清潔的煤基流體燃料,既具有與1.2激光粒度儀重油相似的物理特性,又具有比煤更好的燃燒特性,激光粒度儀是根據米氏理論和霍夫理論設計的,是煤炭高效清潔利用的一種重要途徑。在制備水煤漿由于激光具有很好的單色性和極強的方向性,所以在的技術(shù)中,粒度級配技術(shù)是影響水煤漿性能的關(guān)鍵因沒(méi)有阻礙的無(wú)限空間中激光將會(huì )照射到無(wú)窮遠的地素之一,它關(guān)系到水煤漿的濃度,同時(shí)也直接影響水方,并且在傳播過(guò)程中很少有發(fā)散的現象。讓一束激煤漿的黏度、流變性、穩定性及霧化燃燒特性。因此,光照射樣品池中的顆粒,當光束遇到顆粒阻擋時(shí),一準確測定水煤漿粒度分布,對于制備高質(zhì)量水煤漿十部分光將發(fā)生散射現象,散射光的傳播方向將與主光分重要。篩分法是傳統的用于測量水煤漿粒度分布的束的傳播方向形成一個(gè)夾角。夾角的大小與顆粒的大方法,激光粒度儀是近年來(lái)發(fā)展起來(lái)的新型的粒度分小有關(guān),顆粒越大,產(chǎn)生的散射光的夾角就越小;顆粒布測量?jì)x器。本文用篩分法和激光粒度儀對煤粉樣品越小,產(chǎn)生的散射光的夾角就越大。進(jìn)一步研究表明,進(jìn)行測試,并對測試結果間的差異進(jìn)行初步探討,為散射光的強度代表該粒徑顆粒的數量,測量不同角度科研生產(chǎn)提供參考。上的散射光的強度,即可以得到樣品的粒度分布2激光粒度儀具有測量速度快、范圍廣、精度高、重復性1測量原理好、適用對象廣、不受被測顆粒折射率的影響等優(yōu)點(diǎn);但也存在樣品用量少,樣品代表性差等缺點(diǎn)1.1篩分法篩分法是借助人工或不同的機械振動(dòng)裝置將2實(shí)驗儀器、樣品及測試方法顆粒樣品通過(guò)一系列具有不同篩孔直徑的標準篩(篩系),分離成若干粒級,再分別稱(chēng)重然后求得以質(zhì)21實(shí)驗儀器及樣品量分數表示的顆粒粒度分布情況。篩分法的優(yōu)點(diǎn)在于激光粒度儀:BT-2002型激光粒度分布儀。其設備簡(jiǎn)單、造價(jià)較低,應用較普遍;缺點(diǎn)是操作較麻分樣篩:符合國際標準,直徑200mm,有效高度煩,在篩分操作過(guò)程中,顆粒有可能破損或斷裂,造成50m,篩網(wǎng)孔徑(目數):900μm(20目)、450um(40測量誤差。目)、300um(60目)、200um(80目)、125μm(120目)、97μn(160目)、76μn(200目)44mn(320目)。收稿日期:201002-031和2"樣品均為實(shí)驗室用于制備水煤漿的干煤作者簡(jiǎn)介:杜彥學(xué)(1986),男,2008年畢業(yè)于太原理工粉。大學(xué)制藥工程專(zhuān)業(yè),助理工程師,現主要從事水煤漿制備22測試方法相關(guān)技術(shù)及煤氣化技術(shù)研究工作將同一煤粉樣品混合均勻后等分2份,分別用篩34煤化工2010年第3期分法和激光粒度分布儀進(jìn)行測試對樣品攪拌分散3min-5min進(jìn)行測試。使用篩分法時(shí),將10g樣品放在分樣篩最上層,手工搖振15min后,分別稱(chēng)量各篩網(wǎng)上的樣品質(zhì)量3結果與討論計算其粒度分布情況。用篩分法和激光粒度分布儀對2個(gè)樣品進(jìn)行測使用激光粒度分布儀時(shí)將大約300m純凈水加試,結果見(jiàn)表1、表2。篩分法結果為質(zhì)量累積分布,激到循環(huán)泵樣品池中,再加入少量分散劑,采用多點(diǎn)取光粒度分布儀為體積累積分布,由于同一物料具有相樣法取約0.5g(保證懸浮液的光學(xué)質(zhì)量分數在40%左同的真密度,所以質(zhì)量累積分布與體積累積分布情況右)樣品加入樣品池中,打開(kāi)攪拌器和超聲波分散器,是一致的。衰1篩分法和激光粒度分布儀對1樣品的測試結果20目40目80目120目160目200目320目SFBSF BTBTBTSF BT SF BT110010095.793.566.064.853.952.249.750.542.344.131.233.9210010095.493.965.664.252.949.148.942.945.131.834.0310010095.394.066.565.153.752.549.550.342.544.631.533.2410010096.193.966.264.153.252.149.149,941,943.832.133.9510010095.593.865.764.752.951.548.850.542.344.131.434.261001095.193.666.164.753.451.549.250.542.944.131.934.2710010094.893.165.964.253.752.050.151.342.544.332.134.6810010095.193.9364.13.151.849.748.142.945.132.034.5910010093.194.0563.952.751.149.548.542.444.631.833.995.593.849.149.742.644.995,493.766.164.453.351.949.449.842.54.531.733.9主:SF為篩分法測試結果BT為激光粒度分布儀測試結果,x為同一樣品十次測試結果的平均值,測試結果均為通過(guò)率。表2篩分法和激光粒度分布儀對2樣品的測試結果40目80目120目160目200目320目SF BTSF BTSF BT110010099.297.580.778.464.963.158.956.849.050.634.234.9210010098.396.981.278.064.362.859.556.448.850.133.634.310010099.597.281.378.665.463.559.856.949.650.934.735,1410010097.896.179.678.264.163.058.256.348.649.833.534.9510010098.596.580.277.963.762.759.156.549.850.835.136.7610010099.397.181.378.265.562.959.756.850.351.035.336.3710010098.896.380.978.564.562.559.156.850.551.133.936.510010098.297.279.978.364.763.158.856.949.951.235.135.9910010097.995.979.777.964.163.058.556.749.149.534.735.910010098.096.180.278.065.062.958.855.850.450.735.136.5x10010098.696.780.578.264.663.059.056.649.650.634.535.7注:SF為篩分法測試結果,BT為激光粒度分布儀測試結果,x為同一樣品十次測試結果的平均值,測試結果均為通過(guò)率從表1、表2可以看出,篩分法和激光粒度分布(1)測量原理:用篩分法測量時(shí),較小的分樣篩篩儀的測量結果并不是完全一致,造成其結果間差異的孔會(huì )增加樣品顆粒通過(guò)篩孔的難度,這對于小顆粒尤主要原因有為明顯;用激光粒度分布儀測量時(shí),大顆粒對激光產(chǎn)2010年6月杜彥學(xué)等:水煤漿粒度測試技術(shù)研究生的散射角較小,有的甚至會(huì )阻擋部分激光,因此測結論量原理會(huì )使2種測量結果產(chǎn)生偏差。(2)取樣環(huán)節:雖然測量前對樣品進(jìn)行了混勻處41實(shí)驗表明,篩分法與激光粒度儀測試樣品粒度理但由于樣品是不同大小的顆粒組成的,難以完全分布時(shí),2種測試結果存在一定的偏差?；靹?且2種測量方法所需的樣品量(篩分法用樣422種測試結果存在偏差的原因有測量原理取樣環(huán)10g激光粒度儀用樣0.5g)差別較大故取樣環(huán)節不節顆粒形狀和測量條件其中主要原因是測量原理?？杀苊鈺?huì )使2種測量結果產(chǎn)生偏差。4.3影響測試結果的4個(gè)因素中,除取樣環(huán)節能人(3)顆粒形狀:由于測量樣品顆粒不是規則的球為最大限度減小誤差外,其余因素均無(wú)法人為避免形,用師分法測量時(shí),非球形的顆粒通過(guò)師孔在一定因此雖然2種方法的測量結果不是完全一致的,但其程度上取決于顆粒的方向;用激光粒度分布儀測量測量結果均可作為水煤漿技術(shù)領(lǐng)域中的指導依據時(shí),非球形的顆粒對激光的散射角也是不穩定的因參考文獻:此樣品顆粒形狀會(huì )使2種測量結果產(chǎn)生偏差。[1]董祜嵩.顆粒粒度與表面測量原理[M].上海:上?？?4)測量條件:用篩分法測量時(shí),由于不斷地振技文獻出版社,1989:123-125動(dòng)和摩擦,樣品顆?？赡芷茡p和斷裂;用激光粒度[2】]段清兵,汪廣田,何國鋒,等,水煤漿激光粒度儀的原分布儀測量時(shí),攪拌器、超聲波和水也會(huì )使樣品顆理與應用[J].煤炭科學(xué)技術(shù),2005,33(2):74-76粒產(chǎn)生變化,因此測量條件也會(huì )使2兩種測量結果產(chǎn)[3]趙春芳.不同方法測試粒度分布的比較研究[].中生偏差國粉體技術(shù),2004(2):22-24Study on the Particle Size Test in the Coal-Water SlurryDu Yanxue, Dai Aijun and Xie Xinxin(Northwest Research Institute of Chemical Industry, Xi'an 710600bstract The particle size distribution of coal-water slurry(cws)is one of the important factors affecting the Cwsproperties. The particle size of the coal sample is measured by the sieving method and by the laser particle analyzer re-spectively, and then both measurement results are compared. Due to the different measuring philosophy, sample taking,particle configuration, and measuring conditions, there are some deviations of the two different measurement results. Althose causes can hardly be avoided and the way of sample taking which is quite contrived may cause some errors, and thatcan be brought down to the minimum. Therefore both test results can be used as a guide basis in the field of CwsKey words coal-water slurry, particle size distribution, sieving method, laser particle size analyzer·簡(jiǎn)訊近年來(lái)中國醋酸乙酯的供需情況生產(chǎn)能力量進(jìn)口量出口量表觀(guān)消費量年份/萬(wàn)t·a1/萬(wàn)t/萬(wàn)t/萬(wàn)t/萬(wàn)t4.581.1943.1963.00.71.058.0695.018.39其中,生產(chǎn)能力≥10萬(wàn)t/a的生產(chǎn)企業(yè)有:江蘇索普集團公司(20萬(wàn)t/a);山東金沂蒙集團公司(18萬(wàn)t/a);廣東江門(mén)謙信化工發(fā)展公司(10萬(wàn)t/a);廣東建德順冠集團公司氣體溶劑有限公司(10萬(wàn)t/a);上海吳涇化工有限公司(20萬(wàn)t/a);揚子江乙?；び邢薰?10萬(wàn)t/a);山東?；煞萦邢薰?10萬(wàn)t/a)
