抗凍抗滲混凝土在空分塔基礎中的應用

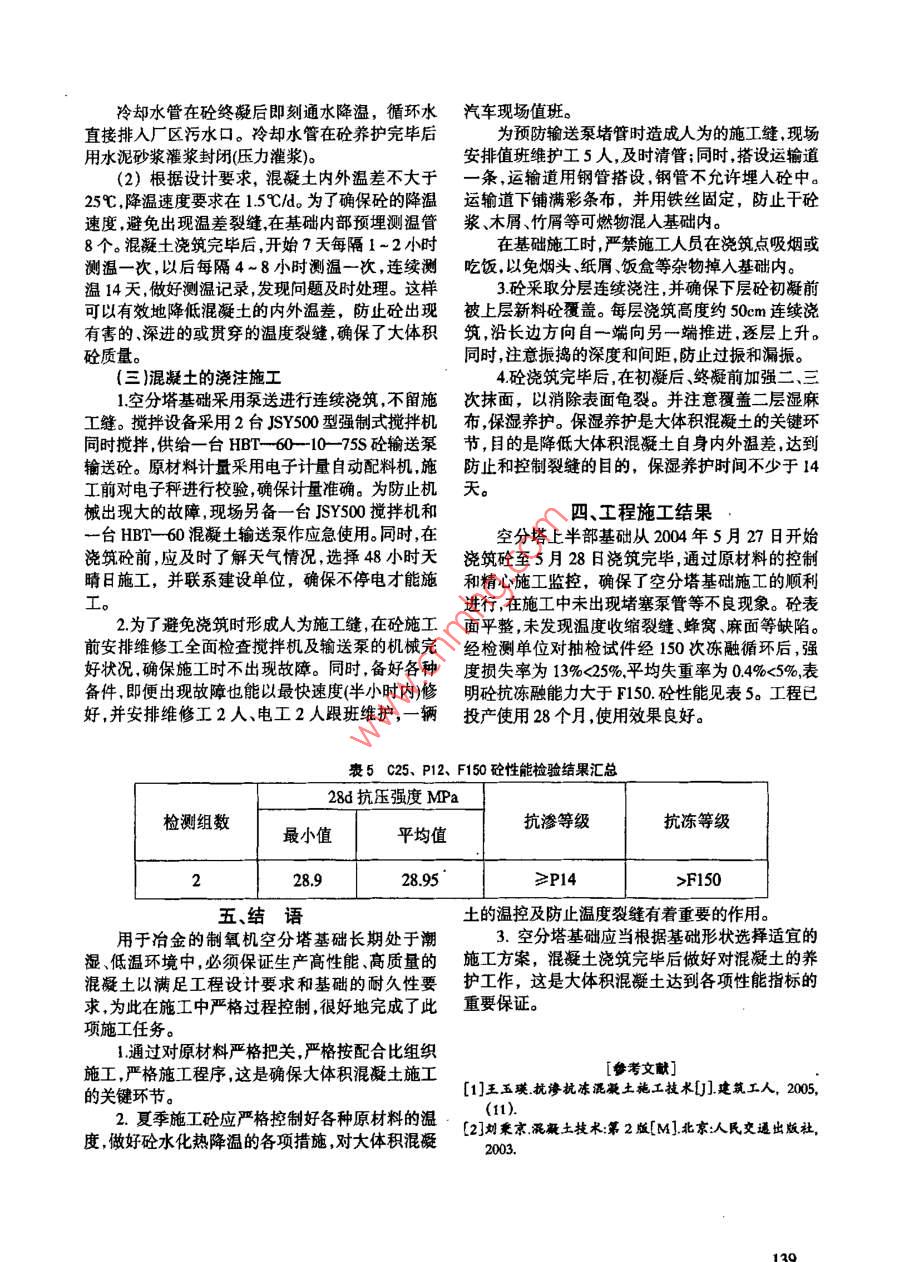

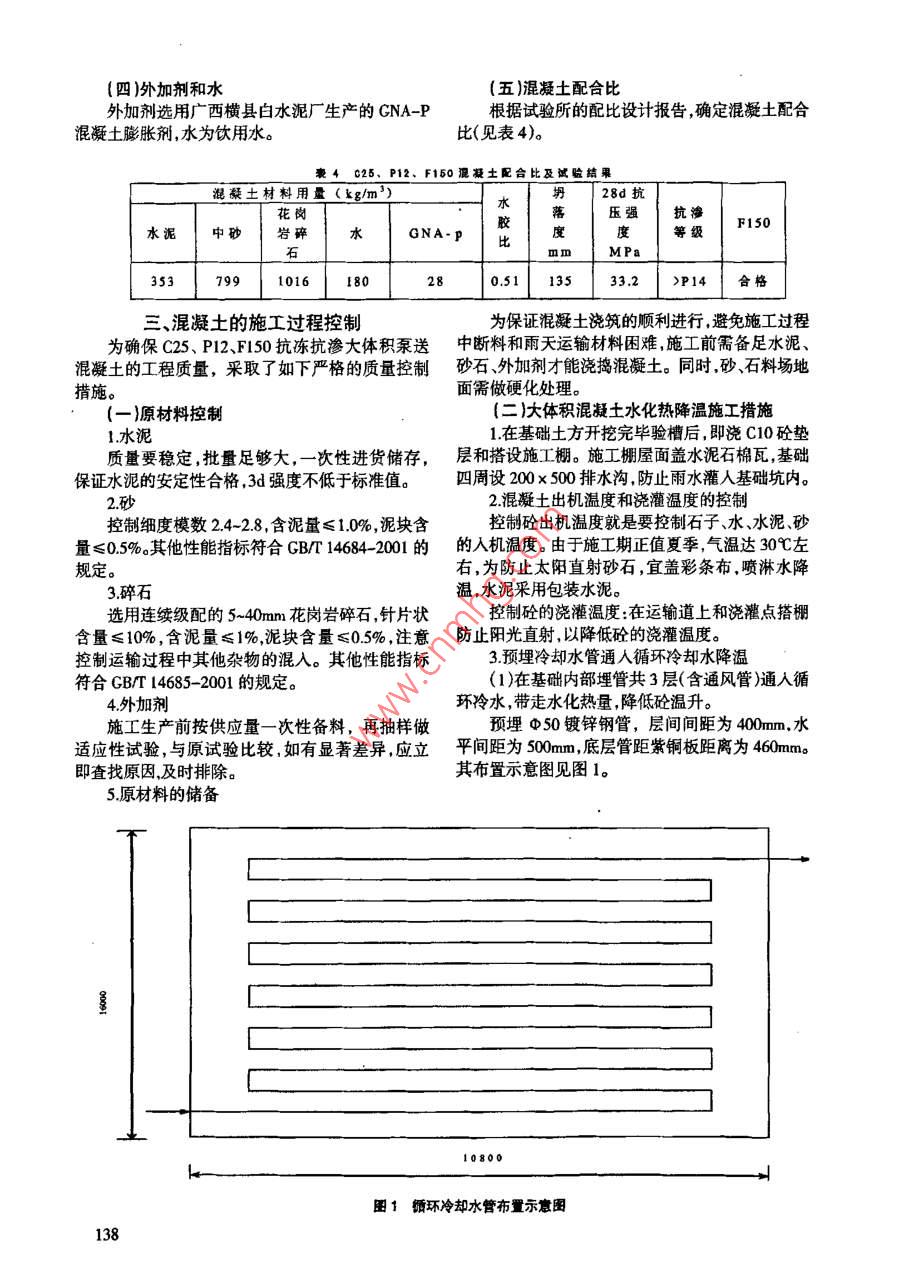

2007年第09期No092007總第88期)COASTAL ENTERPRISES AND SCIENCE TECHNOLOGYCumulatively NO 88)抗凍抗滲混凝士在空分塔基礎中的應用沙惠斌[摘要〕文章通過(guò)制氧機空分塔蒸礎混凝土原材料的選用、配合比設計、施工過(guò)程質(zhì)量控制等遼徑和措施,為大體積泵遂抗凍抗滲混凝土的施工找到一奈較好的解決辦法關(guān)鍵詞]抗凍;抗滲;混凝土;空分塔基礎;施工作者簡(jiǎn)介]沙惠斌,廣西壯族自治區冶金建設公司,廣西柳州,545000[中圖分類(lèi)號]TU7[文獻標識碼]A[文章編號]1007-723(2007)09-0137-0003、概述度的前提下,同時(shí)滿(mǎn)足結構抗凍、抗滲抗裂、耐久柳鋼2000mh制氧機組工程是柳鋼技改的性等問(wèn)題。根據以上要求,結合柳鋼15000m加空重要工程。土建工程由廣西冶金建設公司施工。作分塔設備基礎的施工經(jīng)驗,采取就近取材經(jīng)濟合為2000mh制氧機工程的關(guān)鍵設備基礎—空理原則,確定出最適宜的配合比和施工工藝應用分塔設備基礎上半部為長(cháng)16mx寬108mx高于工程施工,解決了施工中的技術(shù)問(wèn)題,圓滿(mǎn)地完l6m的大體積鋼筋混凝土基礎?；炷恋脑O計和成了施工任務(wù),得到業(yè)主和監理單位的好評施工要求:強度為C25、抗滲等級P12和抗凍等級二、原材料的選用及混凝土配合比F150(即C25、P12、F150),采用泵送施工,一次性連)水泥續澆筑成型。水泥采用P0325級鋼花牌普通硅酸鹽水泥,該工程的混凝土配合比設計的難點(diǎn)是需同時(shí)其技術(shù)性能見(jiàn)表1?？紤]混凝土可泵性、大體積水化熱以及在滿(mǎn)足強水泥的物理性能凝結時(shí)間檢測標準(h: min)抗壓強度(MPa)抗折強度( MPa)細度安項目興度\初(%)定凝終凝3d28d性26.62:333:4514.936.73.56.04.8合格數據(二)死的篩分結果符合Ⅱ區。其性能指標見(jiàn)表2。細骨料選用柳州中砂,堅固性符合要求。砂子饔2砂物理性能檢測項目細度模數表觀(guān)密度堆積密度含泥量泥塊含量kg/)(kg/=)金測數據2.526801560三)碎石江,堅固性符合要求。其性能指標見(jiàn)表3。5-40mm花崗巖碎石,連續級配,產(chǎn)地廣東廉3粗骨料性能指標檢測含泥量泥塊含量壓碎值針片狀松散體積(%)密度密度(%)(kg/m)I(kg/m)檢測數14702720137四)外加劑和水五)混凝土配合比外加劑選用廣西橫縣白水泥廠(chǎng)生產(chǎn)的CNA-P根據試驗所的配比設計報告確定混凝土配合混凝土膨脹劑,水為飲用水比(見(jiàn)表4)。豪4c25、P12、F150混凝土配合比及試監結果混礙土材料用量(kg/m58d抗壓強抗滲水泥中砂巖碎膠等級F150水P度比353799101618005113533.2>P14合格三、混凝土的施工過(guò)程控制為保證混凝士澆筑的順利進(jìn)行避免施工過(guò)程為確保C25、P12、F50抗凍抗滲大體積泵送中斷料和雨天運輸材料困難施工前需備足水泥、混凝土的工程質(zhì)量,采取了如下嚴格的質(zhì)量控制砂石、外加劑才能澆搗混凝土。同時(shí),砂、石料場(chǎng)地措施。面需做硬化處理。(一)原材料控制二)大體積混凝土水化熱降溫施工措施1水泥1在基礎土方開(kāi)挖完畢驗槽后,即澆C10砼墊質(zhì)量要穩定批量足夠大,一次性進(jìn)貨儲存,層和搭設施工棚。施工棚屋面蓋水泥石棉瓦,基礎保證水泥的安定性合格,3d強度不低于標準值。四周設200×500排水溝,防止雨水灌人基礎坑內。2砂2混凝土出機溫度和澆灌溫度的控制控制細度模數24-2.8,含泥量≤1.0%,泥塊含控制砼出機溫度就是要控制石子、水、水泥砂量≤05%其他性能指標符合GBT14684-200的的入機溫度。由于施工期正值夏季氣溫達30℃左規定。右,為防止太陽(yáng)直射砂石,宜蓋彩條布,噴淋水降3碎石溫,水泥釆用包裝水泥。選用連續級配的5~40mm花崗巖碎石,針片狀控制砼的澆灌溫度:在運輸道上和澆灌點(diǎn)搭棚含量≤10%,含泥量≤1%泥塊含量≤05%,注意防止陽(yáng)光直射,以降低砼的澆灌溫度控制運輸過(guò)程中其他雜物的混入。其他性能指標3預埋冷卻水管通人循環(huán)冷卻水降溫符合GBT14685-2001的規定。(1)在基礎內部埋管共3層(含通風(fēng)管)通入循4外加劑環(huán)冷水,帶走水化熱量,降低砼溫升施工生產(chǎn)前按供應量一次性備料,再抽樣做預埋Φ50鍍鋅鋼管,層間間距為400mm,水適應性試驗,與原試驗比較如有顯著(zhù)差異應立平間距為500m,底層管距紫銅板距離為460mm即查找原因及時(shí)排除其布置示意圖見(jiàn)圖1。5原材料的儲備10800圖1環(huán)冷卻水管布置示意圖冷卻水管在砼終凝后即刻通水降溫,循環(huán)水汽車(chē)現場(chǎng)值班直接排入廠(chǎng)區污水口。冷卻水管在砼養護完畢后為預防輸送泵堵管時(shí)造成人為的施工縫現場(chǎng)用水泥砂漿灌漿封閉(壓力灌漿)安排值班維護工5人,及時(shí)清管;同時(shí),搭設運輸道(2)根據設計要求,混凝土內外溫差不大于一條,運輸道用鋼管搭設,鋼管不允許埋入砼中。25℃,降溫速度要求在15℃ld。為了確保砼的降溫運輸道下鋪滿(mǎn)彩條布,并用鐵絲固定,防止干砼速度,避免出現溫差裂縫在基礎內部預埋測溫管漿、木屑、竹屑等可燃物混入基礎內。8個(gè)?；炷翝仓戤吅?開(kāi)始7天每隔1~2小時(shí)在基礎施工時(shí)嚴禁施工人員在澆筑點(diǎn)吸煙或測溫一次,以后每隔4~8小時(shí)測溫一次,連續測吃飯以免煙頭、紙屑飯盒等雜物掉入基礎內。溫14天,做好測溫記錄發(fā)現問(wèn)題及時(shí)處理。這樣3砼采取分層連續澆注,并確保下層砼初凝前可以有效地降低混凝土的內外溫差,防止砼出現被上層新料砼覆蓋。每層澆筑高度約50cm連續澆有害的深進(jìn)的或貫穿的溫度裂縫確保了大體積筑沿長(cháng)邊方向自一端向另一端推進(jìn)逐層上升。砼質(zhì)量同時(shí),注意振搗的深度和間距防止過(guò)振和漏振。三)混凝土的澆注施工4砼澆筑完畢后,在初凝后、終凝前加強二、三1空分塔基礎采用泵送進(jìn)行連續澆筑,不留施次抹面,以消除表面龜裂。并注意覆蓋二層濕麻縫。攪拌設備采用2臺SY500型強制式攪拌機布保濕養護。保濕養護是大體積混凝土的關(guān)鍵環(huán)同時(shí)攪拌,供給一臺HBT-60-10-75砼輸送泵節,目的是降低大體積混凝土自身內外溫差達到輸送砼。原材料計量采用電子計量自動(dòng)配料機施防止和控制裂縫的目的,保濕養護時(shí)間不少于14工前對電子秤進(jìn)行校驗確保計量準確。為防止機天。械出現大的故障,現場(chǎng)另備一臺JSY00攪拌機和四、工程施工結果臺HBT-60混凝土輸送泵作應急使用。同時(shí)在空分塔上半部基礎從2004年5月27日開(kāi)始澆筑砼前,應及時(shí)了解天氣情況選擇48小時(shí)天澆筑砼至5月28日澆筑完畢,通過(guò)原材料的控制晴日施工,并聯(lián)系建設單位,確保不停電才能施和精心施工監控,確保了空分塔基礎施工的順利進(jìn)行在施工中未出現堵塞泵管等不良現象。砼表2為了避免澆筑時(shí)形成人為施工縫,在砼施工面平整,未發(fā)現溫度收縮裂縫、蜂窩麻面等缺陷前安排維修工全面檢查攪拌機及輸送泵的機械完經(jīng)檢測單位對抽檢試件經(jīng)150次凍融循環(huán)后,強好狀況確保施工時(shí)不出現故障。同時(shí),備好各種度損失率為13%<25%平均失重率為04%<5%,表備件,即便出現故障也能以最快速度(半小時(shí)內)修明砼抗凍融能力大于F150砼性能見(jiàn)表5。工程已好,并安排維修工2人、電工2人跟班維護,一輛投產(chǎn)使用28個(gè)月,使用效果良好。5025、P12、F150砼性能檢驗結果匯總28d抗壓強度MPa檢測組數抗滲等級抗凍等級最小值平均值228.928.95≥P14>F150五、結語(yǔ)土的溫控及防止溫度襲縫有著(zhù)重要的作用。用于冶金的制氧機空分塔基礎長(cháng)期處于潮3.空分塔基礎應當根據基礎形狀選擇適宜的濕、低溫環(huán)境中,必須保證生產(chǎn)高性能高質(zhì)量的施工方案,混凝土澆筑完畢后做好對混凝土的養混凝土以滿(mǎn)足工程設計要求和基礎的耐久性要護工作,這是大體積混凝土達到各項性能指標的求為此在施工中嚴格過(guò)程控制,很好地完成了此重要保證。項施工任務(wù)1通過(guò)對原材料嚴格把關(guān)嚴格按配合比組織施工,嚴格施工程序,這是確保大體積混凝土施工[參考文獻的關(guān)鍵環(huán)節。[1]王玉瑛抗滲抗凍泯凝土施工技術(shù)]建筑工人,205,2.夏季施工砼應嚴格控制好各種原材料的溫度做好砼水化熱降溫的各項措施對大體積混凝【2]劉秉水混凝土技術(shù)第2頗【M]北家人民史通出版社
