XML在CSCD中的應用

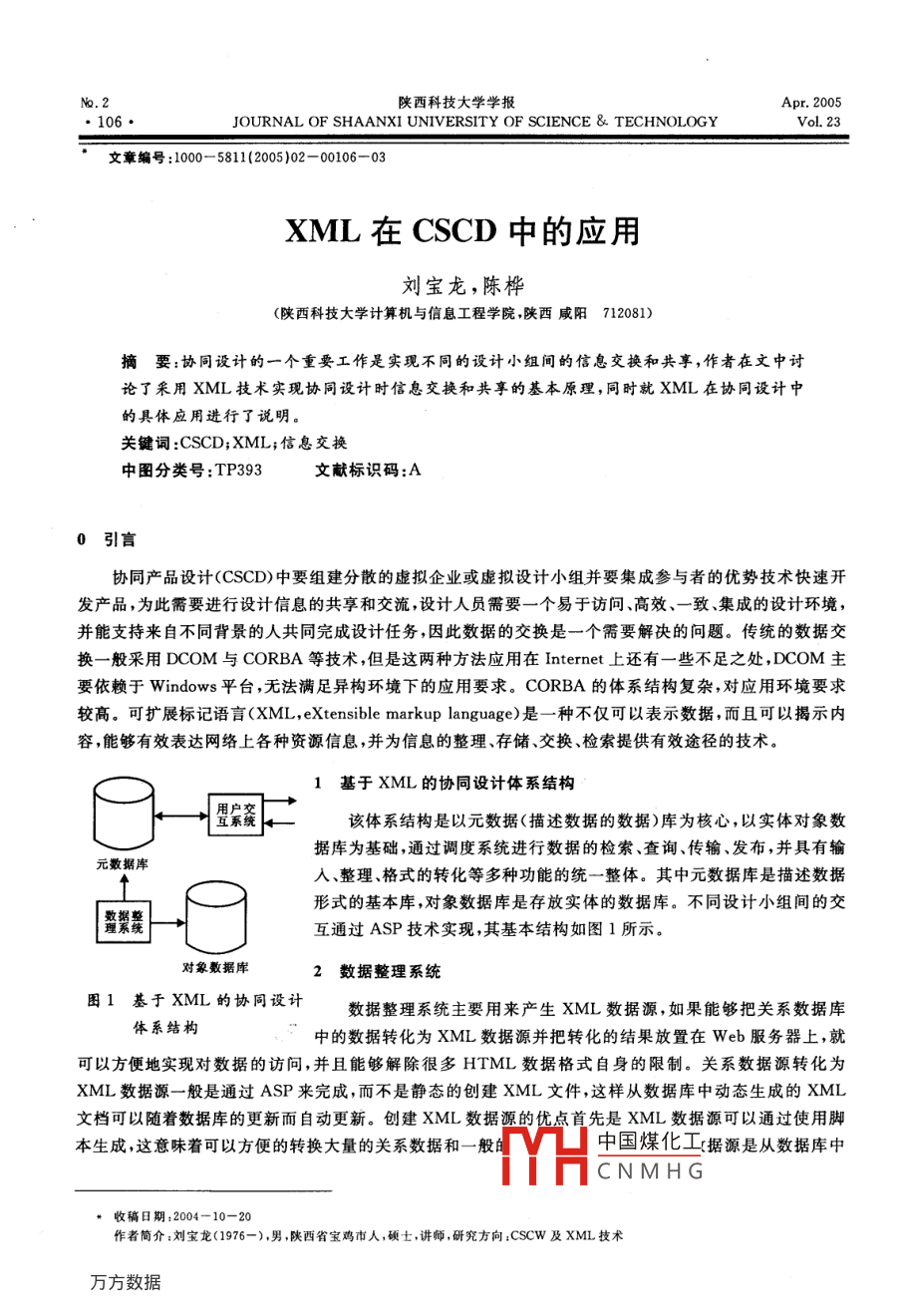

陜西科技大學學報·106JOURNAL OF SHAANXI UNIVERSITY OF SCIENCE TECHNOLOGY文章編號:1000-5811(2005)02-00106-03XML在CSCD中的應用劉寶龍,陳樺(陜西科技大學計算機與信息工程學院,陜西咸陽712081)摘要:協同設計的一個重要工作是實現不同的設計小組間的信息交換和共享,作者在文中討論了釆用XML技術實現協同設計時信息交換和共享的基本原理,同時就XML在協同設計中的具體應用進行了說明。關鍵詞:CSCD;XML;信息交換中圖分類號:TP393文獻標識碼:A引言協同產品設計(CSCD)中要組建分散的虛擬企業或虛擬設計小組并要集成參與者的優勢技術快速開發產品,為此需要進行設計信息的共享和交流,設計人員需要一個易于訪問、高效、一致、集成的設計環境,并能支持來自不同背景的人共同完成設計任務,因此數據的交換是一個需要解決的問題。傳統的數據交換一般采用DCOM與 CORBA等技術,但是這兩種方法應用在 Internet上還有一些不足之處,DCOM主要依賴于 Windows平臺,無法滿足異構環境下的應用要求。 CORBA的體系結構復雜,對應用環境要求較高?？蓴U展標記語言(XML, eXtensible markup language)是一種不僅可以表示數據,而且可以揭示內容,能夠有效表達網絡(luò )上各種資源信息,并為信息的整理、存儲、交換、檢索提供有效途徑的技術。1基于XML的協同設計體系結構系該體系結構是以元數據(描述數據的數據)庫為核心,以實體對象數據庫為基礎,通過調度系統進行數據的檢索、查詢、傳輸、發布,并具有輸元數據庫入整理、格式的轉化等多種功能的統一整體。其中元數據庫是描述數據形式的基本庫,對象數據庫是存放實體的數據庫。不同設計小組間的交互通過ASP技術實現,其基本結構如圖1所示。對象數據庫2數據整理系統圖1基于ⅩML的協同設計數據整理系統主要用來產生XML數據源,如果能夠把關系數據庫體系結構中的數據轉化為XML數據源并把轉化的結果放置在Web服務器上,就可以方便地實現對數據的訪問,并且能夠解除很多HTML數據格式自身的限制。關系數據源轉化為XML數據源一般是通過ASP來完成,而不是靜態的創(chuàng )建XML文件,這樣從數據庫中動態生成的XML文檔可以隨著數據庫的更新而自動更新。創(chuàng )建XML數據源的優點首先是XML數據源可以通過使用腳本生成,這意味著可以方便的轉換大量的關系數據和一般中國煤化工據源是從數據庫中CNMHG收稿日期:2004-10-20作者簡介:劉寶龍(1976-),男,陜西省寶雞市人,碩士,講師,研究方向:CSCW及XML技術第2期劉寶龍等:XML在CSCD中的應用研究·107·的數據動態生成的因此隨著數據庫數據的更新XML數據源也在自動更新這樣可以通過數據庫管理系統(如: MS-SQL, ACCESS, ORACLE)來維護和管理數據,而此時XML數據源也自動進行了更新,無需再單獨維護?，F有一個 Design關系數據庫,在這個數據庫中有一個 Partner數據表(表1),包含如下信息表1數據表PartneridPartnerNameCity10000孫朋陜西科技大學陜西減陽09103564458袁偉西北工業大學陜西西安0298021743weizi@tom.comASP文件通常開始于腳本語言的聲明,所使用的XML版本格式如下:<%@LANGUAGE=VBScript%>><? xml version=“1.0”>下面的腳本描述了從 Design數據庫中產生一個對象來訪問 Partner表的循環:<%Set Conn=Server CreateObject("ADODB Connection")Conn.Open“ PartnerSet Partner= Conn Execute("select from Partner")Do While not Partner. EOF表1的 Partner數據表包含了兩個部分,每個部分可以用 Partners來標記,下面的XML代表了元素Partners的基本框架。>>>Partners元素的框架創(chuàng )建以后還要通知ASP頁面向數據表中的下一條記錄移動,從而完成循環。<%artner Movenext%>通過以上的討論,前面的ASP頁面可以產生最終的XML數據源。中國煤化工3用戶交互系統CNMH八L什玉用戶交互系統主要完成用戶的查詢和提供用戶服務,當圖2XSL轉換示意圖·108·陜西科技大學學報第23卷數據發送到桌面以后能夠用多種方式顯示。XML定義的數據允許不同的顯示方式,本地數據能夠根據客戶配置和使用者的選擇以其它形式動態表現出來。我們采用XSL來轉換XML的文檔,XSL能夠實現一些標記語言之間的轉換功能,XSL轉換XML文檔的示意圖如圖2所示。在這個模塊中主要考慮不同設計小組對數據有著不同的表示方法,所以首先要對數據格式進行轉化,由于在XML文檔中這種格式的差異體現在與之相關的DTD/ Schema上,因而需要提供將XML消息中的變量名相互綁定的機制,與平臺所提供的各種服務的接口參數相關聯,經過格式轉換后使外部信息的格式對于本設計小組而言是透明的。首先,設計小組A通過其內部的應用系統向設計小組B發送調用請求,小組B的XML生成模塊將這些調用請求翻譯成XML文檔,其中應該包括調用請求名稱、請求參數、企業標志等信息,并對文檔加密,之后XML消息發送給A的Web服務器,由其把這個調用請求發送到小組B的Web服務器,小組B的Web服務器接受到發送來的請求信息后將其遞交給小組的信息服務器,由信息服務器對請求信息進行身份認證,通過認證后對文檔進行解碼,并交給格式轉換器,由格式轉換器把文檔內容轉換成本小組內部信息格式,并交給文檔分析器進行下一步的處理,響應對方的請求4結束語Internet的快速發展使異地用戶之間的協同工作成為可能,CSCD就是一個重要的研究領域。協同工作的主要任務是建立一個易于訪問的平臺,實現不同協作者之間的信息共享和交換。本文利用已有的關系數據庫和XML技術解決了信息的交換和共享,對協同工作的研究有一定的實用價值參考文獻〔1〕果松海.XML程序設計[M.北京:清華大學出版社,2001[2]ceris.Xml-Gl:aGraphicalLanguageforQueryingandRestructuring[eb/Ol].http://wwwData.In:Proc.of8Intl.Www〔3〕強保華從關系數據庫中生成XML數據源的研究[].計算機科學,2002,29:27~29APPLICATION OF XML IN CSCDLIU Bao-long, CHEN Hua(School of Computer Information Engineering, Shaanxi University of Science Technology, Xianyang 712081, China)Abstract: The main work of CSCd provides a platform which can easily being accessed by different designer partner. This paper discussed the theory and application of information exchange and share inCSCD through XML technology.Key words: CSCD; XML; information exchange中國煤化工CNMHG
