循環水泵斷軸原因分析及防范

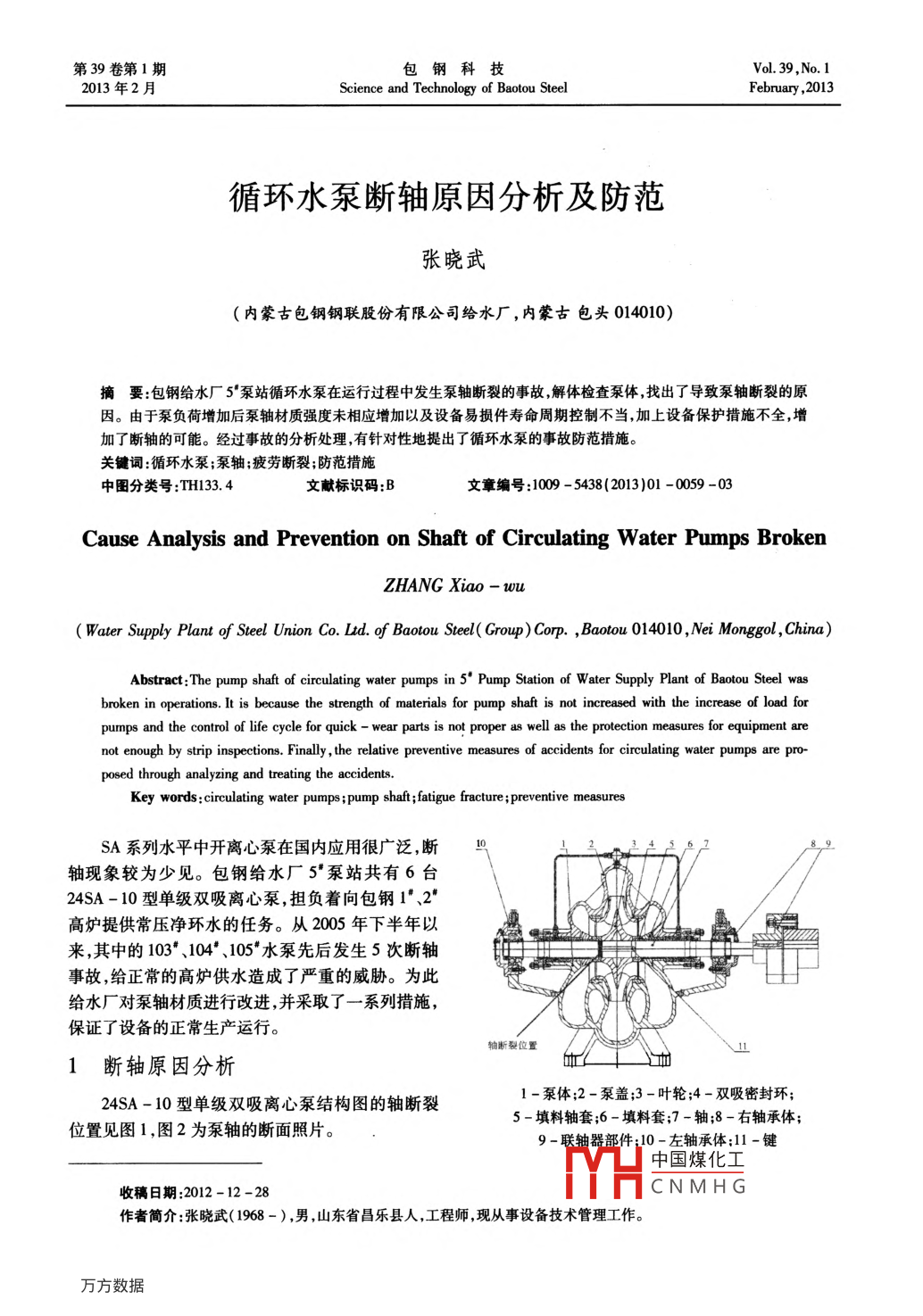

第39卷第1期包鋼科技Vol. 39,No. 12013年2月Science and Technology of Baotou SteelFebruary ,2013循環水泵斷軸原因分析及防范張曉武(內蒙古包鋼鋼聯股份有限公司給水廠,內蒙古包頭014010)摘要:包鋼給水廠5"泵站循環水泵在運行過程中發生泵軸斷裂的事故，解體檢查泵體,找出了導致泵軸斷裂的原因。由于泵負荷增加后泵軸材質強度未相應增加以及設備易損件壽命周期控制不當,加上設備保護措施不全,增加了斷軸的可能。經過事故的分析處理,有針對性地提出了循環水泵的事故防范措施。關鍵詞:循環水泵;泵軸;疲勞斷裂;防范措施中圖分類號:TH133.4文獻標識碼:B文章編號:1009 - 5438(2013)01 -0059 -03Cause Analysis and Prevention on Shaft of Circulating Water Pumps BrokenZHANG Xiao - wu( Water Supply Plant of Steel Union Co. Lid. of Baotou Steel( Group) Corp. ,Baotou 014010 ,Nei Monggol , China)Abstract:The pump shaft of circulating water pumps in 5* Pump Station of Water Supply Plant of Baotou Steel wasbroken in operations. It is because the strength of materials for pump shaft is not increased with the increase of load forpumps and the control of life cycle for quick - wear parts is not proper as well as the protection measures for equipment arenot enough by strip inspections. Finally , the relative preventive measures of accidents for circulating water pumps are pro-posed through analyzing and treating the accidents.Key words:circulating water pumps ;pump shaft ; fatigue fracture ;preventive measuresSA系列水平中開離心泵在國內應用很廣泛,斷10軸現象較為少見。包鋼給水廠5*泵站共有6臺24SA - 10型單級雙吸離心泵,擔負著向包鋼1"、2* .高爐提供常壓凈環水的任務。從2005年下半年以來,其中的103*、104*、105*水泵先后發生5次斷軸事故,給正常的高爐供水造成了嚴重的威脅。為此給水廠對泵軸材質進行改進,并采取了一系列措施,保證了設備的正常生產運行。軸斷裂位置1斷軸原因分析1-泵體;2-泵蓋;3 -葉輪;4 -雙吸密封環;24SA-10型單級雙吸離心泵結構圖的軸斷裂5-填料軸套;6 -填料套;7 -軸;8-右軸承體;位置見圖1,圖2為泵軸的斷面照片。9-聯軸器部件;10-左軸承體;11-鍵中國煤化工收稿日期:2012-12-28MHCNMH G作者簡介:張曉武( 1968 - ),男,山東省昌樂(lè )縣人,工程師,現從事設備技術管理工作。第1期循環水泵斷軸原因分析及防范51水不平衡,泵軸有輕微地振動,時間久了必然會(huì )產生和檢修更換。根據泵軸的材質和加工工藝以及水泵鋼性疲勞,所以其斷裂也在所難免。轉子檢修次數等情況，以后對使用超過8000 h的泵該組水泵在2"高爐擴容前曾經考慮過更換為軸及易損件進行更換,以保證水泵的安全穩定運行。更大供水能力的水泵,但由于費用的原因未能與2*2.3改進加工安裝工藝高爐擴容改造同步實施。2' 高爐擴容改造后,5*泵提高軸的加工質量,做到臺肩處光滑過渡,以避站1組水泵的開動臺數明顯增加,由原來的開3臺免應力集中;提高水泵轉子軸向、徑向的安裝精度,大泵1臺小泵到目前的最多時運行5臺大泵1臺小在安裝時對轉子部件進行測量,達到規定的標準值。泵,水泵嚴重超負荷運行,檢修頻繁。2.4 加強循環水泵運行點檢1.2水泵超期服役大大超 出其正常的使用壽命在運行中加強對設備的點檢，做好電流、出口壓據現場查看, 103*和105水泵的生產日期是力、振動、軸承的溫度等參數的記錄,尤其注意各參1973年,至今已使用39年;其他泵的生產日期是數隨著運行時間的加長所發生的變化情況。崗位操1993年,至今已使用19年。對于一般的水泵來說，作人員對循環水泵的上述參數定期進行記錄,根據其正常的使用壽命在10年左右。如果使用時間太變化情況進行分析。技術人員及時總結循環水泵故長,經多次檢修之后,配合面必然存在磨損,泵的幾障處理的經驗,完善處理措施。何尺寸就會(huì )變形,精度也會(huì )降低。由于精度的原因,2.5完善循環水泵保護功能造成泵軸在高速運轉中產生振動,久而久之也會(huì )產根據現有循環水泵出口壓力和循環水主管壓力生微裂紋,從而造成其斷裂(2]。的報警、保護情況,對所有的保護定值進行檢查。對為了節省檢修資金,給水廠大部分水泵軸都是循環水泵保護功能進行完善,增加電流和泵出口壓本廠小機修自己生產的。由于沒有熱處理設備,對力的報警和保護。對水泵及電機軸承進行定期加油泵軸無法進行調質處理,加之也沒有無損探傷設備,和換油,提高轉子的使用壽命。以及其他-些原因,所以每年都會(huì )發生一、二次斷軸3結束語事故。通過以上措施的實施,對循環水系統的安全穩2防范措施定運行起到了較大的作用,5泵站1組水泵軸最近2針對循環水泵斷軸的原因以及對機組運行安全年沒有發生斷裂事故。對于循環水泵這類設備,必性帶來的影響,根據循環水系統的特點，提出以下防須加強設備的壽命管理。如果泵站的循環水系統要范措施。進行增容,必須要求水泵制造廠對現有泵組不僅要2.1 改進材質進行靜態載荷的設計核算,還要進行動態載荷的試經過對循環水泵的扭轉強度計算,將泵軸的材驗核算,以確保循環水泵在使用過程中的安全。質由45鋼改為40Cr鋼,并委托備件協作單位進行參考文獻熱處理,通過提高軸的材質來提高轉子的使用壽命。嚴格控制材料的化學成分,尤其是硫磷、硅元素,使[1] 成大先.機械設計手冊[M].北京:化學工業其含量在標準范圍內,另外對材料中的硅酸鹽夾雜出版社,2002.物要有一-定的控制。[2]范德明，工業泵選用手冊[M].北京:化學工2.2加強設備壽命管理業出版社,2006.根據泵軸斷裂的過程和原因分析以及循環水設[3]濮良貴.機械零件[M].北京:高等教育出版備的使用情況,軸的斷裂是-一個過程,存在設備正常社,1989.運行的壽命問題,因此必須推行設備運行壽命管理中國煤化工MHCNMHG.
