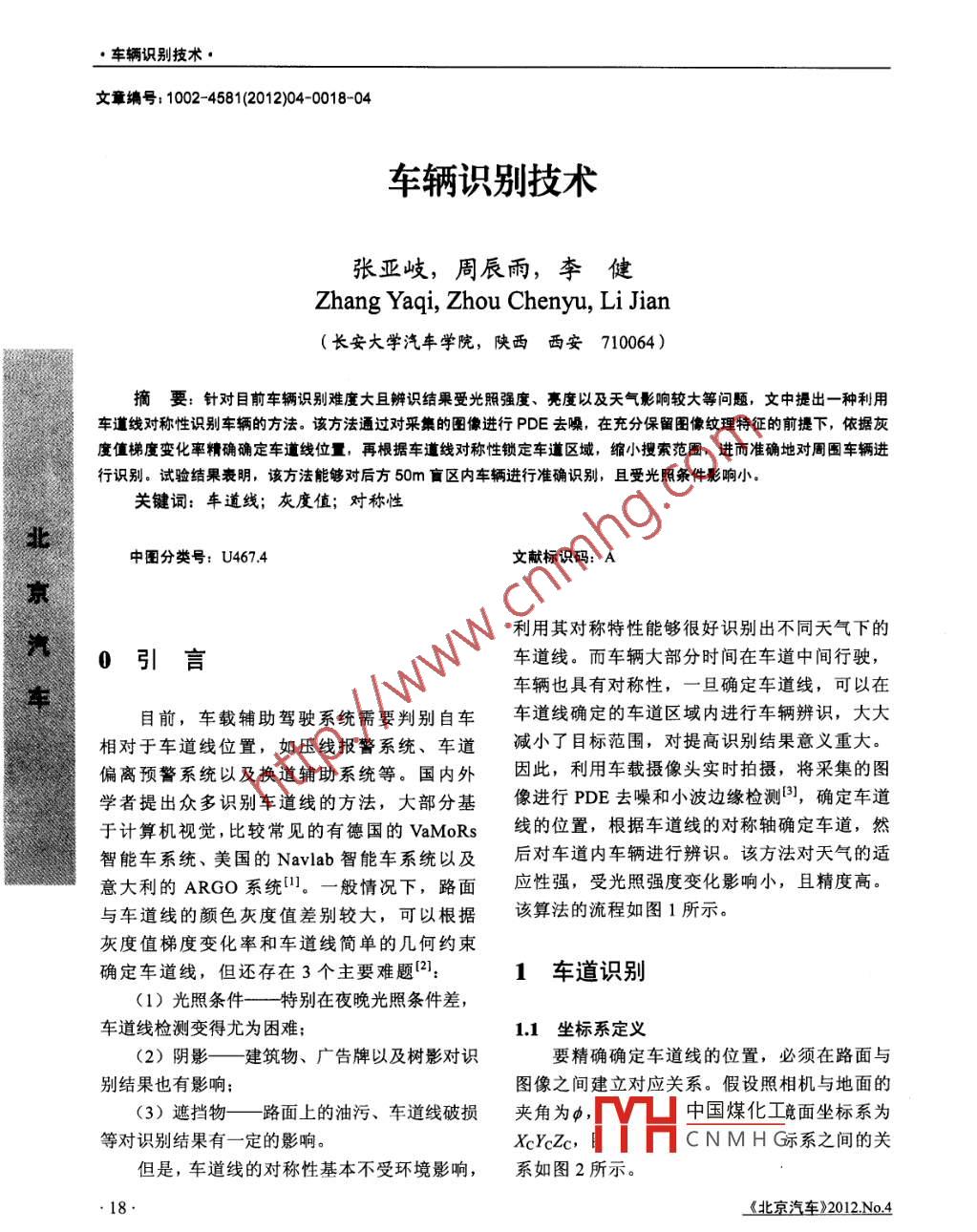

●車輛識別技術●文章編號: 1002- -4581(2012)04-0018-04車輛識別技術張亞岐，周辰雨，李健Zhang Yaqi, Zhou Chenyu, Li Jian(長安大學汽車學院，陜西西安710064)摘要: 針對目前車輛識別難度大且辨識結果受光照強度、亮度以及天氣影響較大等問題，文中提出一種利用車道線對稱性識別車輛的方法。該方法通過對采集的團像進行PDE去噪，在充分保留圖像紋理特征的前提下，依據灰度值梯度變化率精確確定車道線位r,再根據車線對稱性鎖定車道區域，縮小搜索范圍，進而準確地對周?chē)?chē)輛進行識別。試驗結果表明，該方法能夠對后方50m盲區內車輛進行準確識別，且受光照條件影響小。關鍵詞:車道線;灰度值;對稱性北中圖分類號: U467.4文獻標識碼: A京利用其對稱特性能夠很好識別出不同天氣下的汽0引言車道線。而車輛大部分時間在車道中間行駛,車輛也具有對稱性，一 旦確定車道線，可以在車目前，車載輔助駕駛系統需要判別自車車道線確定的車道區域內進行車輛辨識，大大相對于車道線位置，如壓線報警系統、車道減小了目標范圍，對提高識別結果意義重大。偏離預警系統以及換道輔助系統等。國內外因此，利用車載攝像頭實時拍攝，將采集的圖學者提出眾多識別車道線的方法，大部分基像進行PDE去噪和小波邊緣檢測3，確定車道于計算機視覺,比較常見的有德國的VaMoRs線的位置，根據車道線的對稱軸確定車道，然智能車系統、美國的Navlab智能車系統以及后對車道內車輛進行辨識。該方法對天氣的適意大利的ARGO系統川。一般情況下，路面應性強，受光照強度變化影響小，且精度高。與車道線的顏色灰度值差別較大，可以根據該算法的流程如圖1所示?；叶戎堤荻茸兓屎蛙?chē)道線簡單的幾何約束確定車道線，但還存在3個主要難題[2]:1車道識別(1)光照條件特 別在夜晚光照條件差，車道線檢測變得尤為困難;l.1 坐標系定義(2)陰影建筑物、廣告牌以及樹影對識要精確確定車道線的位置，必須在路面與別結果也有影響;圖像之間建立對應關系。假設照相機與地面的(3)遮擋物-路面上的油污、車道線破損夾角為φ,中國煤化工竟面坐標系為等對識別結果有一定的影響。XcYcZc,MHCN M H G示系之間的關但是，車道線的對稱性基本不受環境影響,系如圖2所示。.18《北京汽車》2012.No.4●車輛識別技術●道寬度w為;CCOD拍攝路面)Hw="(fsinφ- vcosφ) (4)h|圈像進行PDE去噪、小波邊緘檢測1.2 圖像去噪安裝在車內后視鏡上的CCD實時采集路.面信息，采集回來的圖像一般含有高斯白噪聲|根據縱向梯度對稱性確定車道線和椒鹽噪聲，因此，為了保持邊緣紋理特征,摒棄高斯卷積的各向同性去噪缺點，采用各向|確定車道區域異性擴散去噪方法，即PDE去噪46)，為了在擴散過程中保持邊緣，Perona 和Malik提出利車輛識別用控制函數抑制邊緣處的擴散，從而建立的P-M[S]模型為圖1車輛識別過程“= div(g(|vu,|)Vu, )(5)照相機平酉其中，u, 為t時刻圖像; Vu, 為圖像的梯度;g(Vu,)稱為擴散系數，該數值大小稱為擴散強北度。g(Vu,) 的非線性形式表示為地g(v.,)=- 1(6)京圖2路面坐標系與圖像坐標系(02汽根據各個坐標系之間幾何關系以及照相機成像原理可以得到圖像坐標系與路面坐標系之間式中，k為梯度閾值，k值大迭代次數就會(huì )增車的關系.加，從而模糊圖像邊緣細節部分，針對當前計算機快速高效的運算速度，此處k=0.027 64; 利用u=-j譽, v=f號(1)差分進行求解:去噪過程相當于求解方程(5),'c進一步可以轉化為其中，f為焦距。[Xc=XBu1= -V2V'u .(7){Y = Ysinφ+ Zcosφ(2)AtZc =-Ycosφ + Zsinφ- hcscφ其中，h為照相機中心與地面之間的距離。圖像去噪是為了剔除灰度值中異常點，為后將式(2) 代入式(1) 即可得到路面坐標系與圖續分析研究提供可靠的圖像數據。原始圖像如圖像坐標系之間的關系3所示，去噪結果如圖4所示。fX1.3車道線識別Ycosφ+hcscφ當車輛在車道下中直線行駛時.在拍攝回來(3)fY sinφ的圖像中，中國煤化工十稱(就自車Y cosφ + hcscφ車道而言),.MYHCNM H G沿車道線正假設車道實際寬度為w,則圖像坐標系下車中行駛，且圖像上半部分混有較多的干擾因子,《北京汽車》2012.No.4| 中國煤化工MYHCNMH G.| 中國煤化工MYHCNMH G.
