聲空化泡動力學及其測量

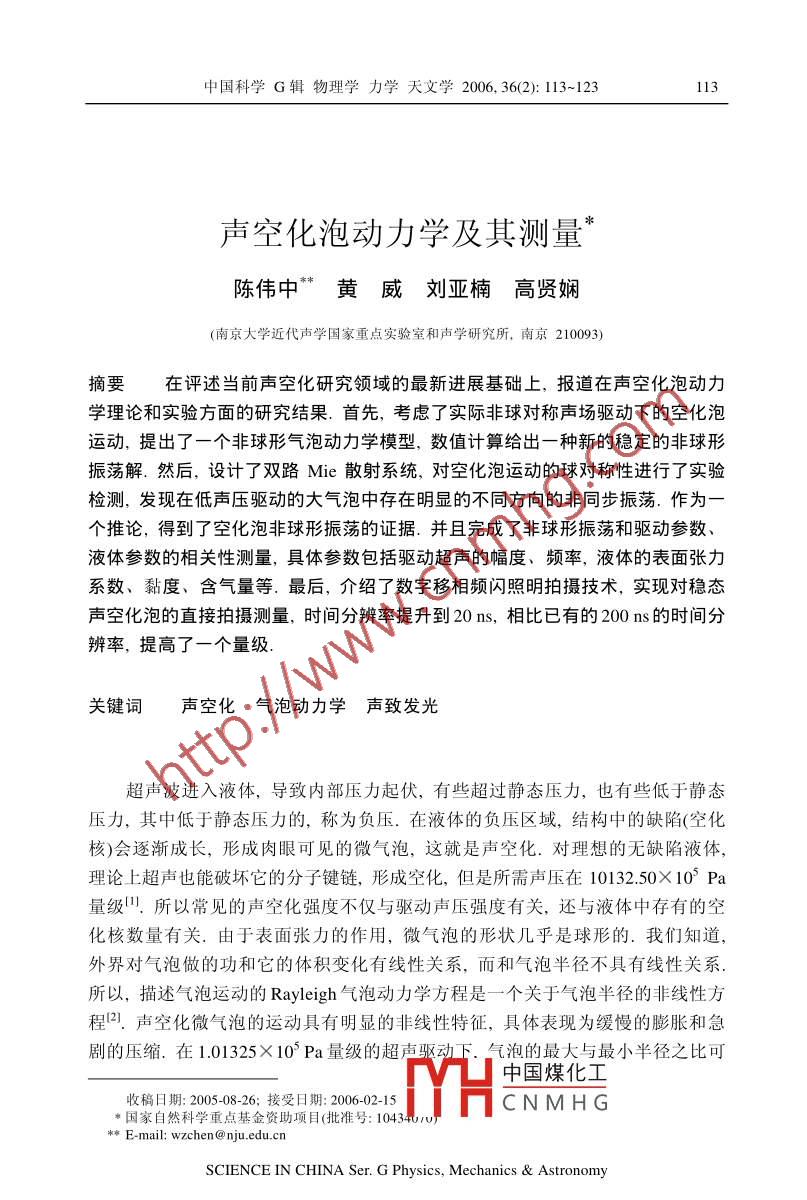

中國科學G輯物理學力學天文學2006,36(2):113-123113聲空化泡動力學及其測量陳偉中”黃威劉亞楠高賢嫻(南京大學近代聲學國家重點實驗室和聲學研究所,南京210093)摘要在評述當前聲空化研究領域的最新進展基礎上,報道在聲空化泡動力學理論和實驗方面的研究結果.首先,考慮了實際非球對稱聲場驅動下的空化泡運動,提岀了一個非球形氣泡動力學模型,數值計算給出一種新的穩定的非球形振蕩解.然后,設計了雙路Mie散射系統,對空化泡運動的球對稱性進行了實驗檢測,發現在低聲壓驅動的大氣泡中存在明顯的不同方向的非同步振蕩作為個推論,得到了空化泡非球形振蕩的證據.并且完成了非球形振蕩和驅動參數液體參數的相關性測量,具體參數包括驅動超聲的幅度、頻率,液體的表面張力系數、黏度、含氣量等.最后,介紹了數字移相頻閃照明拍攝技術,實現對穩態聲空化泡的直接拍攝測量,時間分辨率提升到20ns,相比已有的200ns的時間分辨率,提高了一個量級關鍵詞聲空化氣泡動力學聲致發光超聲波進入液體,導致內部壓力起伏,有些超過靜態壓力,也有些低于靜態壓力,其中低于靜態壓力的,稱為負壓.在液體的負壓區域,結構中的缺陷(空化核)會(huì )逐漸成長,形成肉眼可見的微氣泡,這就是聲空化.對理想的無缺陷液體理論上超聲也能破壞它的分子鍵鏈,形成空化,但是所需聲壓在1013250×1053Pa量級.所以常見的聲空化強度不僅與驅動聲壓強度有關,還與液體中存有的空化核數量有關.由于表面張力的作用,微氣泡的形狀幾乎是球形的.我們知道外界對氣泡做的功和它的體積變化有線性關系,而和氣泡半徑不具有線性關系所以,描述氣泡運動的 Rayleigh氣泡動力學方程是一個關于氣泡半徑的非線性方程2.聲空化微氣泡的運動具有明顯的非線性特征,具體表現為緩慢的膨脹和急劇的壓縮.在1.01325×105Pa量級的超泡的最大與最小半徑之比可中國煤化工收稿日期:2005-08-26;接受日期:200602-15CNMHG國家自然科學重點基金資助項目(批準號:104*w E-mail: wzchen@ nju.edu.SCIENCE IN CHINA Ser. G Physics, Mechanics Astronomyl14中國科學G輯物理學力學天文學第36卷以達到1032的量級,體積壓縮比就是10量級,因此聲空化泡具有很高的聚能能力在壓縮至最小半徑前后,空化泡內部有罕見的高溫高壓.通常人們認為內部的最高溫度和壓力在數千K和數千個1.01325×105Pa量級,這個高溫高壓使得超聲清洗、超聲粉碎等一系列應用成為可能,也是聲化學的工作基礎.當繼續增大超聲幅度,空化泡內部的溫度壓力繼續上升,會(huì )導致光的輻射,這就是20世紀30年代發現的聲致發光現象.人們實驗測量了聲致發光光譜,發現這是一個帶有原子特征譜線的連續譜.由于當時的聲致發光是大量隨機產生的空化泡的破裂發光,發光泡的動力學特征很難測量,所以,關于聲致發光的研究沒有取得實質性的進展.1992年, Gaitan等人結合聲懸浮在充分去氣的水中,實現了空間上定位、時間上周期的單一氣泡聲致發光,常稱為單泡聲致發光的,而過去的聲致發光稱為多泡聲致發光.與多泡聲致發光的本質區別在于,單泡聲致發光是一種穩態的發光,不是氣泡破裂發光.空間定位的穩態振蕩發光為實驗測量提供了必要的條件.人們得到了發光氣泡的半徑演化曲線,發現發光前氣泡的能量密度提升了12個量級;發光寬度在幾十到幾百皮秒之間68;光譜只有連續譜,可以用黑體輻射曲線很好擬合,譜溫度在幾萬K;發光相位在10量級上和聲場保持同步,但并不是嚴格周期的,具有倍周期分岔、混沌山等非線性特征.長期以來,由于在單泡聲致發光光譜中沒有觀察到原子線狀光譜,人們認為多泡和單泡聲致發光在機理上是不同的.最近,人們在濃硫酸的Ar氣體聲致發光中,觀察到了Ar原子特征譜線213,但這種聲致發光不是穩定的聲懸浮氣泡中觀察到的;同樣,在2001年人們在極暗的聲致發光中也曾觀察到原子線譜4,但在通常意義下的穩態單泡聲致發光光譜中至今仍未發現原子譜線.盡管如此,已經有更多的人相信,單泡和多泡聲致發光在機理上是有聯系的,很可能是相同的.近幾年,關于聲空化和聲致發光領域最熱的話題可能是聲致聚變51.首先,Moss等人在數值計算中,提出了進一步提升空化泡內部高溫高壓實現輕核聚變的思想吲.在2002年美國 Oak Ridge國家實驗室的 Taleyarkhan等人在發表了他們在氘代丙酮的強聲空化實驗中觀察到了25MeV中子等氘氘聚變的產物粒子.之后,能否實現聲致聚變成了物理學界的一個激烈爭論的課題.不久,同一實驗室的另研究組重復了 Taleyarkhan等人的實驗,卻得出了相反的結果1.但是Taleyarkhan等人并沒有停止研究,在2004年再次報道了他們更加可靠的聲致聚變實驗結果8.最近,人們又在濃硫酸的聲致發光實驗中觀察到極端高溫高壓的另個證據——等離子體11非球對稱聲場驅動下的空化中國煤化工空化泡通常處于非球對稱的聲場中CNMHG球對稱的表面張力作用明顯,因此人們多認為,氣泡在運動中始終保持球形.但單泡聲致發光SCIENCE IN CHINA Ser. G Physics, Mechanics Astronomy第2期陳偉中等:聲空化泡動力學及其測量115的光子關聯測量表明,氣泡發光時并不是球形的,而是一個離心率大約0.2的橢球90.實際上,空化泡是很容易破裂的,破裂可以理解為非球形的結果.理論上,人們在 Rayleigh球形氣泡動力學的基礎上,引入初始非球對稱形狀擾動項然后研究非球形項的發展.輸出的結果有兩種:(i)非球對稱項衰減,氣泡恢復到穩定的球形振蕩;(ⅱi)非球對稱項成長,導致氣泡破裂l1.而文獻19,20所期待的非球形穩定振蕩是不存在的.這樣的結果是可以理解的,通常人們將外界驅動取為時間上簡諧空間上球對稱S,即使將時間變?yōu)槎囝l的2空間上依然是球對稱的.可見,除了初始值(形狀)具有非球對稱特征以外,外界驅動、邊界約束、媒質特性都具有各向同性,輸岀的穩定振蕩解應該具有球對稱性.然而,當我們考慮了實際驅動聲場并非嚴格球對稱,而是由球對稱部分P3m(,D)=4()(cos6)j0(k)=4(D)1+O(2(1)和具有偶極子結構的非球對稱部分Pasm(r,0,1)=A2()P(cos)2(k)=A2()B(ose)(k)2+0(4)疊加而成時,直接從流體力學基本方程出發,約化得到非球形氣泡動力學方程(1)和(2)式中r和分別是球坐標的矢徑長度和它與對稱軸的夾角,P(cos日)為第n階 Legendre函數,i(kr)為第n階球 Bessel函數,而O(n)代表kr的n階量,k為常數,A1(D)= A sin ot,其中A為驅動幅度,是驅動超聲的圓頻率.這是個決定氣泡表面函數S(,(1)+a2()P2(cos6)中系數a0()和a2(t)的時間演化方程組.氣泡的表面由F(r,6,D)≡r-S(6,t)=0定義.對這組演化方程的數值求解,不僅可以得到氣泡恢復球形和破裂的解,還可以得到穩定的周期的非球形振蕩解23.圖1給出了球對稱聲場和非球對稱聲場驅動下,非球形氣泡的發展,從圖中可以看出,在球對稱聲場驅動下,初始的非球形運動逐漸減少,氣泡將恢復球形;而在非球形驅動下,非球形運動得到保持,氣泡做穩定的周期的非球形振蕩.顯然,這種非球形振蕩能夠穩定存在的原因是聲場的非球對稱.當然,對足夠大的非球形擾動,氣泡不管在球對稱還是非球對稱聲場驅動下,都會(huì )破裂2雙Mie散射測量氣泡的非球形振蕩常用于聲空化的超聲頻率在20kHV凵中國煤化工0Pa量級,形成的空化泡平衡半徑在微米量級因此CNMHG液界面,對它進行大小形狀的測量并不容易.人們首先想到的測量方法是利用高速相機實時www.scichina.coml16中國科學G輯物理學力學天文學第36卷mmms守6圖1在球對稱和非球對稱聲場驅動下的氣泡振蕩球對稱驅動下(Ao=1,A2=0)衰減,氣泡恢復球形;(b)非球對稱驅動(Ao=A2=1)下,做穩定非球形振蕩信號發生器示波器功率放大器計算機圖2雙Mie散射實驗裝置示意圖記錄二維圖像.這種方法不僅可以測量氣泡大小(如半徑),還可以得到氣泡的實際形狀.然而,由于氣泡很小,我們不得不在氣泡和相機之間加上一個顯微鏡盡管目前長距離顯微鏡已經可以將水中的空化泡進行有效的放大,但是放大后相機的進光量就顯著減少.此外,由于空化泡的高速振蕩,要求相機的曝光時間越短越好,起碼要<1μs,這直接要求相機具有極高的靈敏度.目前,國外有使用10MHz的高速攝像機來記錄空化泡的運動的,這種相機代表著當前最高技術水平.然而,對空化泡來說,100ns的拍攝間隔并不算高,聲致發光的脈沖寬度是<1ns的.而最常用的空化泡測量方法是激光Mie散射方法.所謂Mie散射,指的是:當光東通過不均勻介質時,波矢量中國煤化工沖現象,而且要求散射粒子的線度大于或者接近散射光CNMHG0°)散射光的強度和散射粒子的大小成正比.對球形氣泡,散射光強和氣泡半徑成平方關系.顯SCIENCE IN CHINA Ser. G Physics, Mechanics Astronomy第2期陳偉中等:聲空化泡動力學及其測量117然,Mie散射方法只能得到與空化泡大小成比例的一維光強數據,它不能得出空化泡形狀的信息,也不能得到空化泡的絕對大小.但是,Mie散射具有極好的時間響應.相比于直接拍攝方法,Mie散射設備簡單、容易實現.之外,目前還有些基于聲懸浮空化泡的周期振蕩特性的非實時的積分拍攝242和非實時Me散實際上,對于聲空化泡的微小偏離球形的直接測量是很困難的.懸浮在液體(通常是水)中的空氣泡經過長距離顯微鏡放大之后,拍攝到的圖像是輪廓模糊的想通過直接測量圖像來判斷空化泡是否偏離了球對稱是靠不住的.而普通Mie散射不能提供二維數據,更不能用來判別氣泡是否球形.我們最近設計了一個雙Mie散射實驗,可以用來檢測高速振蕩氣泡是否球形.與普通Mie散射系統相比,雙路Mie散射系統增加了一路光接收裝置·個透鏡和一個光電倍增管.考慮了Mie散射的性質和換能器的遮擋限制,實驗中兩個光電倍增管PMTl和PMT2分別取了50°和80°的散射角,如圖4所示.在每個光電倍增管的前面,我們放置了一個焦距為50mm的凸透鏡,一方面是為了獲得足夠強度的散射光,另一方面它增大光電倍增管的接收張角達到16°.我們知道,Mie散射的散射光強和散射體大小之間的關系非常復雜,有時候甚至是非單值的,即,不同的散射體大小具有相同的散射光強度,這種現象稱為 Lobe clusters(LC)現象2.LC現象依賴于散射角,在80°左右光強和大小之間有幾乎單調的關系,只有很輕微的LC現象,這正是通常Mie散射采用80°散射角的原因.而在50°附近存在明顯的LC現象.所幸的是增大接收張角,通過平均光強的方法可以有效地抵消LC現象.我們數值計算表明,在50°散射角,用1°張角時存在明顯的LC現象;而5°張角時,明顯改善;在我們實際張角16°時,已經具有很好的單調性.而在散射角80°時,只要1°張角就呈現40B中國煤化工圖3雙MieCNMHG兩路信號最大峰之間存在明顯的相位(時間)差,其中實線來自PMT1,虛線來自PMT2www.scichina.coml18中國科學G輯物理學力學天文學第36卷很好的單調性.整個實驗檢測系統被固定在地面,而聲致發光諧振器被安置在個轉動平臺上,因此換能器對稱軸和入射激光束之間的夾角a是可以調節的.在檢測之前,我們先用聲致發光的光脈沖來檢測兩路信號的同步性,未發現兩路信號的自身相位差.然后,我們對不同聲壓下的空化泡進行實驗測量.在低聲壓下我們觀察到明顯的信號相位差,見圖3.然而在高聲壓下,這個相位差逐漸減少在聲致發光時,未能觀察到有明顯的相差,圖4給出了聲致發光氣泡的測量結果-18時間ts圖4聲致發光氣泡的雙Mie散射測量結果兩路信號之間幾乎沒有相位差,上圖來自PMT1,下圖來自PMT532nm激光聲光調制器長距離顯鏡CCDInL脈沖發生器包發信號計算機GPIB5數字移相頻閃拍攝實驗示意圖我們還測量了這個相位差和驅動頻率的關系,和液體表面張力系數、黏度含氣量等的相關性.結果表明,它和頻率沒有明顯的關系、和表面張力系數有負關系、與黏度有正關系.其中和表面張力的關系是很容易理解的,氣泡之所以是球形的,就是由于表面張力的作用,它中國煤化工爾的因素.增大表面張力系數σ,氣泡球對稱性增強,氣CNMHG釗弱,兩路信號的相差減少.而和黏度、含氣量、驅動聲壓的關系,最終歸結到和氣泡平衡半徑SCIENCE IN CHINA Ser. G Physics, Mechanics Astronomy第2期陳偉中等:聲空化泡動力學及其測量119的關系.比如,在同等驅動聲壓下增加液體的黏度,等效于減少驅動聲壓,導致氣泡平衡半徑增大28,由于表面張力除了和系數G有關,還與氣泡半徑R反比因此增大液體黏度導致非同步性的提高.雙Mie散射系統通過測量不同方向上的截面振蕩情況,得到同步性信息,作為推論,得到氣泡的非球形振蕩信息.可見,這也是一種間接的方法,但相比利用聲致發光光子關聯920來推算氣泡形狀更為可靠.到目前為止,通過直接拍攝的方法還不能取得有效的氣泡非球形振蕩的信息.但是基于直接拍攝的氣泡動力學測量已經取得了許多有意義的進展,尤其是對穩態聲懸浮空化泡的頻閃拍攝方面,已經能夠很精確地測量出氣泡在不同時刻的絕對大小3穩態空化泡的頻閃拍攝雖然自實現單泡聲致發光以來5,空化泡的位置是固定的.但是,由于它的微米尺度和髙速振蕩,想對它進行實時的精確測量并不容易.首先我們需要解決長距離顯微放大的問題,通常的顯微鏡是不能勝任對超聲懸浮空化泡的顯微放大的,因為通常顯微鏡的工作距離(顯微鏡的物距)只有毫米量級,而空化泡是位于諧振器的中心,距離諧振器壁有幾個厘米的距離.所以,必須采用特殊的長距離顯微镋進行放大.當然,由于顯微鏡的放大導致了顯微鏡輸出的光強度的減弱在另一方面,由于空化泡的高速振蕩,實時拍攝需要很快的拍攝速度,這樣就減少了相機的進光量.因此,實時拍攝仍然存在許多難以克服的困難,所得到的實驗數據的光滑程度甚至不如Mie散射的結果.但是人們注意到聲懸浮氣泡的良好特性,發展了一些基于空化泡周期運動的頻閃拍攝方法.在1996年耶魯大學的田和 Apfel首先采用差頻照明拍攝方法,對空化泡進行了非實時拍攝,得到了空化泡的半徑演化曲線24,其數據的光滑程度出乎人們的想象,以至于遠遠地好于他們后繼的工作,更讓人難以理解.差頻法的主要思想是,用一束特殊的脈沖光照明下對空化泡進行積分拍攝.他們采用了脈沖寬度為D、頻率為fgh的電信號驅動發光二極管(LED)形成照明光脈沖.如果光脈沖的頻率ft和驅動超聲頻率f嚴格相等,即Δ≡∫-fih=0,那么,氣泡的某一個相位被持續照明.這時候我們就可以用普通照相機對空化泡進行固定相位的多次重復曝光拍攝,此時的測量精度就是光脈沖的寬度D.顯然,這種方法是利用空化泡的周期性來彌補實時拍攝進光量不足的問題.為了能夠記錄空化泡隨時間的變化規律,他們將△f取成01H,每經過一個聲周期光脈沖相位移動一個△=27,光脈沖在經中國煤化工周期,或者血1THCNMHG明相位.所以,www.scichina.com120中國科學G輯物理學力學天文學第36卷對Δf=0.1Hz情況,重復時間是10s,對曝光時間為1/30s的錄像機來說,可以得到300幀圖像,重構一個完整的氣泡演化過程.每幀圖像是∫/30次“慢移動”氣泡的重復曝光結果.可見差頻拍攝的時間分辨率是照明光脈沖寬度D加上這個光脈沖“慢移動”時間,文獻[24,25]中脈沖寬度為D=100ns,實際時間分辨率是200ns.當然,我們可以通過降低Δ′的方法減少“慢移動”時間來提高分辨率,但相應的代價是提高拍攝的時間.原則上,差頻法是一個等時間間隔的頻閃拍攝方法,用來測量非線性運動的空化泡并不合適我們采用了新的數字移相技術,實現空化泡的可變時間間隔的頻閃拍攝,在同樣脈沖寬度下將時間分辨率提高了一倍.我們的測量的時間分辨率就是脈沖寬度,沒有附加的脈沖“慢移動”時間.圖5給出了我們的實驗裝置圖.和差頻法的主要不同是我們的脈沖相位移動是通過編程控制脈沖信號發生和控制器(DG535)來實現.圖6給出了DG535的觸發信號和輸出脈沖.輸入信號A和B的上升沿時間差決定脈沖的寬度,即T=7A-T.在保持T不變的前提下,同時增大⌒λ和T就實現了脈沖的相位移動.可見,這里不再存在差頻法中的脈沖慢運動,也就是說,差頻法的脈沖相位是連續的勻速移動,而這里的脈沖是步進的,下一個脈沖相位是程序指定的,和前一個脈沖相位沒有關系.這樣我們就可以實現變時間步長的拍攝,這對非線性運動的空化泡的拍攝是非常重要的,我們可以在迅速變化時域增加拍攝點,而在緩慢變化時域減少拍攝點.甚至,我們可以根據不同的氣泡運動特征設定不同的脈沖寬度,以觀察高速變化過程.在照明光源方面,我們也做了有意義的改進.相比LED,我們采用的激光加聲光調制器形成的光脈沖,不但具有高的強度,更短的波長,而且可以做得比LED更高的時間分辨率.這里的脈沖寬度由聲光調制器的頻率決定,我們所用的AM350的最高頻率是350MH,實驗測定它調制得到的光脈沖比 Hamamatsu R212的反應時間還要窄.實驗上,我們最高采用了20ns的脈沖寬度進行拍攝.由于我們采用固定的曝光時間(1/30s)的攝像機作為最終數據記錄,進一步地減少脈沖寬度,而不增強TRIGfot中國煤化工ABCNMHG圖6DG535脈沖發生器時序圖SCIENCE IN CHINA Ser. G Physics, Mechanics Astronomy第2期陳偉中等:聲空化泡動力學及其測量121時間ts圖7數字移相頻閃拍攝數據曲線時間分辨率是100ns.內圖為典型的氣泡照片,照片的中心亮點是聲致發光激光強度,就會(huì )導致CCD曝光不足.而進一步增強激光強度,激光和氣泡相互作用導致氣泡破裂.因此,我們的系統目前最高能夠得到20ns分辨的空化泡演化數據,相比文獻[24,25]的200ns提高了10倍.圖7給出了一個數字移相頻閃照明下的積分成像的結果,其中內圖為典型的氣泡拍攝照片,每個實驗點來自一幀這樣的照片4總結與展望聲空化現象發現得很早,目前已經在許多領域為人類所利用.但由于它的微米尺度和亞納秒時間的縮塌,對目前的測量技術極具挑戰性,人們對它內部的物理過程的了解并不多.雖然人們對聲致聚變持有爭議,但是超聲清洗、超聲催化、空蝕現象、空化泡發光等都是人所共知的事實.這些都源自于空化泡內部的極端高溫高壓.在我們的世界里,球形空化泡具有最好的聚能能力.從空間上講,它是一個三維的系統,由于表面張力的作用是隨著氣泡半徑減少而上升的,因此越壓縮球對稱性越好,這樣可以避免其他非球形因素使得氣泡失去球對稱性,確保達到最大的體積壓縮比.從時間上看,由于空化泡的壁是氣液界面,它的質量可以忽略不計,這就使得氣泡振蕩可以極大地體現系統的非線性特征.它在經過緩慢的膨脹之后,進行急劇的壓縮.以至于輻射光子的寬度小于納秒.這對驅動周期為幾十微秒的聲學系統,僅在時間上就存在5-6個量級的壓縮.加上空間的壓縮比,通常聲致發光氣泡就具有11~12中國煤化工可聲致聚變采用了比聲致發光高出一個量級的超聲進行CNMHG的提高.顯然人們最感興趣的是氣泡被急劇壓縮到最小半徑時的情況.然而,到目前為止,人www.scichina.coml22中國科學G輯物理學力學天文學第36卷們還不能測到想要的數據.原因是,按照理論推算,一個平衡半徑為幾個微米的空化泡,在大氣壓量級的超聲驅動下,最小半徑不到0.5μm,已經接近或者小于照明光的波長,光的波動效應停止了人們繼續提升空間分辨率的進程.我們采用了短波長的綠激光就是出自該方面的考慮.實際上,我們還觀察到,照明光和氣泡的相互作用現象.我們如果用更窄的照明光脈沖,CCD就不能感光成像,必須增大激光能量,但氣泡會(huì )失去穩定性.總之,在空化泡動力學測量方面具有很強的挑戰性,而空化泡在最小半徑附近的數據是解讀空化泡聚能現象的關鍵,是我們必須努力的課題致謝感謝《中國科學》編輯部的約稿,促成本文參考文獻Leighton T G. The Acoustic Bubble. London: Academic Press, 19942 Lord R. On the pressure developed in a liquid during the collapse of a spherical cavity. Philos Mag. 1917.34:94-983 Didenko Y t, McNamara W B. Suslick K S Molecular Emission from Single-bubble SonoluminescenceNature( London),2000,407:877~8794 Marinesco N, Trillat J J. Action of supersonic waves upon the photographic plate. Proc R Acad Sci. 1933,196:858-8605 Gaitan D F, Crum L A, Church CC, et al. Sonoluminescence and bubble dynamics for a single, stable.cavitation bubble. J Acoust Soc Am.1992.91: 3166-36 Barber B P, Putterman S J. Observation of synchronous picosecond sonoluminescence. Nature(London1991,352:318-3207 Gompf B, Gunther R, Nick G, et al. Resolving sonoluminescence pulse width with time-correlated singlphoton counting. Phys Rev Lett, 1997, 79: 1405-14088 Pecha R, Gompf B, Nick G, et al. Resolving the sonoluminescence pulse shape with a streak camera. PhysRev lett1998.81:717~7209 Crum L A Sonoluminescence. Physics Today, 1994, 47: 22-2910 Dam J S, Levinsen M T, Skogstad M. Period-doubling bifurcations from the spherical symmetry insonoluminescence: experimental verification. Phys Rev Lett, 2002, 89: 84303-1-4lolt R G, Gaitan D F, Atchley AA, et al. Chaotic sonoluminescence. Phys Rev Lett, 1994, 72: 1376-1379Didenko Y T, McNamara W B, Suslick K S. Molecular emission from single-bubble sonoluminescenceNature( London),2000,407:877-87913 Flannigan D J, Suslick K S. Plasma formation and temperature measurement during single-bubblecavitation. Nature(London), 2005, 434: 52-5514 Young J B, Nelson J A, Kang W. Line emission in single-bubble sonoluminescence. Phys Rev Lett, 20016:2673-267615 Moss W C, Clarke D B, White J W, et al. Sonoluminescence and the prospects for table-topmicro-thermonclear fusion. Phys Lett A, 1996. 211: 69-7416 Taleyarkhan R P, West C D, Cho J S, et alTYH中國煤化工 Acoustic CavitationScience,2002,295:1868-187317 Shapira D, Saltmarsh M. Nuclear fusion in collaCNMHGItempt to Repeat theObservation of nuclear emissions from sonoluminescence. Phys Rev Lett, 2002, 89: 104302-1-4SCIENCE IN CHINA Ser. G Physics, Mechanics Astronomy第2期陳偉中等:聲空化泡動力學及其測量12318 Taleyarkhan R P. Cho J S, West C D, et al. Additional evidence of nuclear emissions during cavitation19 Weninger K, Putterman S J, Barber B P. Angular correlations in sonoluminescence: Diagnostic fothe sphericity of a collapsing bubble. Phys Rev E, 1996, 54: 2205-220820 Madrazo A, Garcia N, Nieto-Vesperinas M. Determination of the size and shape of a sonoluminescent sinbubble: theory on angular correlations of the emitted light. Phys Rev Lett. 1998. 80: 4590-459321 Hilgenfeldt S, Lohse D, Brenner M P Phase diagrams for sonoluminescing bubbles. Phys Fluids, 1996,82808-285722 Chen W Z. Chen X, Lu M J, et al. Single bubble sonoluminescence driven by non-simple-harmonicItrasounds. J Acoust Soc Am. 200232-263723 Wang WJ, Chen W Z, Lu M J, et al. Bubble oscillations driven by aspherical ultrasound in liquid. J AcoustSoc An,2003,114:1899-19044 Tian Y R, Ketterling J A, Apfel R E Direct observation of microbubble oscillations. J Acoust Soc Am196,100:3976-3978issociation hypothesis for single bubblesonoluminescence. Phys Rev Lett. 1998.81: 4991-49946 Weninger K R, Barber B P, Putterman S J, Pulsed mie scattering measurements of the collapse of anoluminescing bubble Phys Rev Lett, 1997, 78: 1799-180227 Lentz wJ, Atchley AA, Gaitan D F Mie scattering from a sonoluminescing air bubble in water, AppliedOptics,1995,34:2648-265428 Wu CC, Roberts P H. Bubble shape instability and sonoluminescence. Phys Lett A, 1998, 250: 131-136中國煤化工CNMHGyww.scichina.com
