以重α-烯烴研制驅油活性劑α-烯基磺酸鹽

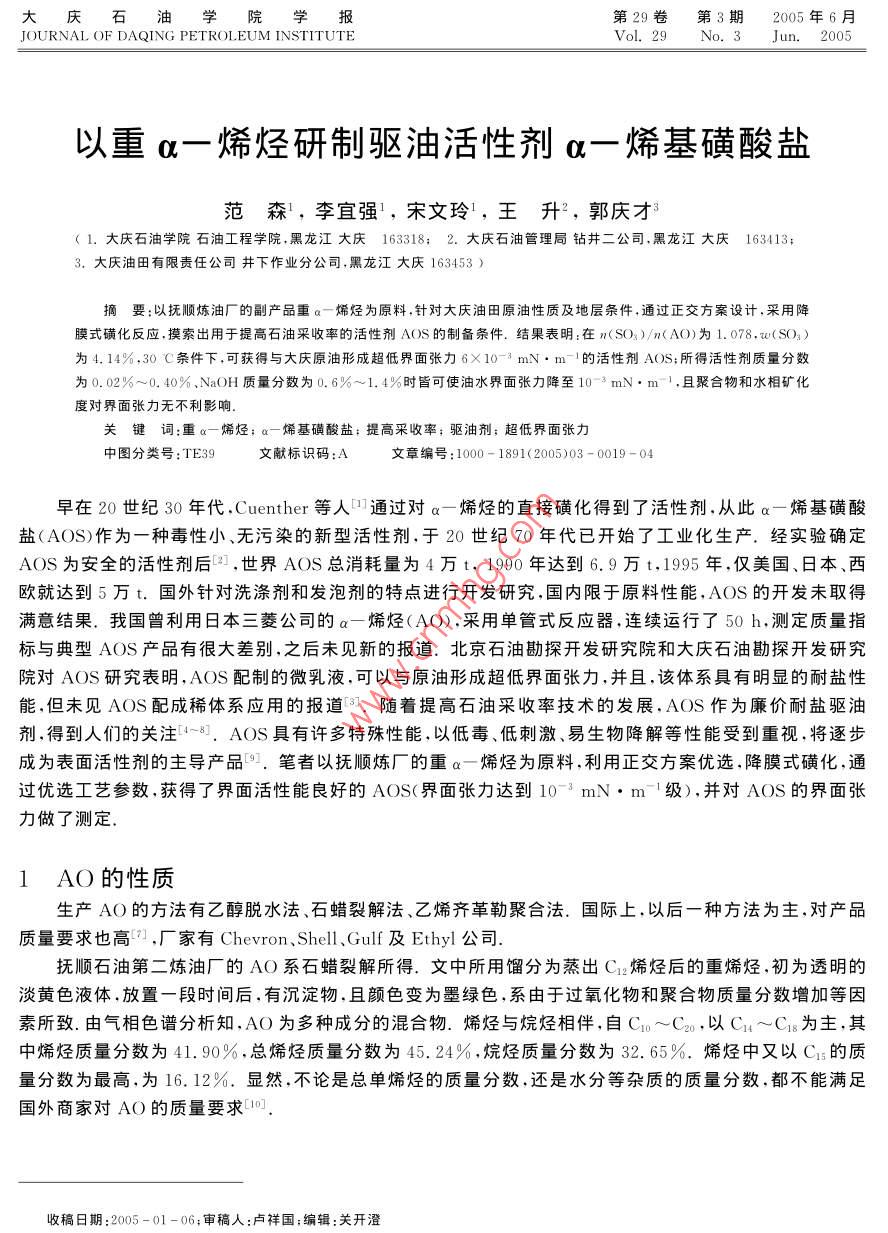

大慶石.油學(xué)院學(xué)報第29卷第3期2005年6月JOURNAL OF DAQING PETROLEUM INSTITUTEVol.29No.3Jun. 2005以重a-烯烴研制驅油活性劑a-烯基磺酸鹽，范森'， 李宜強'，宋文玲'，王升*， 郭慶才( 1.大慶石油學(xué)院石油工程學(xué)院.黑龍江大慶163318; 2. 大慶石油管理局鉆井二公司,黑龍江大慶163413;3.大慶油田有限責任公司井下作業(yè)分公司,黑龍江大慶163453 )摘要:以撫順煉油廠(chǎng) 的副產(chǎn)品重a-烯烴為原料,針對大慶油田原油性質(zhì)及地層條件,通過(guò)正交方案設計,采用降膜式磺化反應.摸索出用于提高石油采收率的活性劑AOS的制備條件.結果表明:在m(SO:)/n(AO)為1.078.w(SO2).為4.14%,30 C條件下,可獲得與大慶原油形成超低界面張力6X10-8 mN. m-的活性劑AOS;所得活性劑質(zhì)量分數為0.02%~0.40% .NaOH質(zhì)量分數為0. 6%~1.4%時(shí)皆可使油水界面張力降至10 -3 mN. m-1 .且聚合物和水相礦化度對界面張力無(wú)不利影響.關(guān)鍵詞:重a-烯烴; a-烯基磺酸鹽;提高采收率:驅油劑;超低界面張力中圖分類(lèi)號:TE39文獻標識碼:A文章編號:1000- 1891(2005)03 - 0019-04早在20世紀30年代,Cuenther等人口通過(guò)對a-烯烴的直接磺化得到了活性劑,從此a-烯基磺酸鹽(AOS)作為一種毒性小、無(wú)污染的新型活性劑,于20世紀70年代已開(kāi)始了工業(yè)化生產(chǎn).經(jīng)實(shí)驗確定AOS為安全的活性劑后[*],世界AOS總消耗量為4萬(wàn)t, 1990年達到6.9萬(wàn)t,1995年,僅美國、日本、西歐就達到5萬(wàn)t.國外針對洗滌劑和發(fā)泡劑的特點(diǎn)進(jìn)行開(kāi)發(fā)研究,國內限于原料性能,AOS的開(kāi)發(fā)未取得滿(mǎn)意結果.我國曾利用日本三菱公司的a-烯烴(AO),采用單管式反應器,連續運行了50 h,測定質(zhì)量指標與典型AOS產(chǎn)品有很大差別,之后未見(jiàn)新的報道.北京石油勘探開(kāi)發(fā)研究院和大慶石油勘探開(kāi)發(fā)研究院對AOS研究表明,AOS配制的微乳液.可以與原油形成超低界面張力,并且,該體系具有明顯的耐鹽性能.但未見(jiàn)AOS配成稀體系應用的報道[31.隨著(zhù)提高石油采收率技術(shù)的發(fā)展,AOS作為廉價(jià)耐鹽驅油劑，得到人們的關(guān)注[4~8]. AOS具有許多特殊性能,以低毒、低刺激、易生物降解等性能受到重視,將逐步成為表面活性劑的主導產(chǎn)品9].筆者以撫順煉廠(chǎng)的重a-烯烴為原料,利用正交方案優(yōu)選,降膜式磺化,通過(guò)優(yōu)選工藝參數，獲得了界面活性能良好的AOS(界面張力達到10-8mN.m~I級),并對AOS的界面張力做了測定.1AO的性質(zhì)生產(chǎn)AO的方法有乙醇脫水法.石蠟裂解法.乙烯齊革勒聚合法.國際上,以后一種方法為主,對產(chǎn)品質(zhì)量要求也高”],廠(chǎng)家有Chevron、Shell、Gulf及Ethyl公司.撫順石油第二煉油廠(chǎng)的AO系石蠟裂解所得.文中所用餾分為蒸出C,烯烴后的重烯烴,初為透明的淡黃色液體.放置-段時(shí)間后,有沉淀物，且顏色變?yōu)槟G色,系由于過(guò)氧化物和聚合物質(zhì)量分數增加等因素所致.由氣相色譜分析知,AO為多種成分的混合物.烯烴與烷烴相伴,自Co~C2o,以Cu~C。為主,其中烯烴質(zhì)量分數為41. 90%,總烯烴質(zhì)量分數為45. 24%,烷烴質(zhì)量分數為32. 65%.烯烴中又以Cis的質(zhì)量分數為最高,為16. 12%.顯然,不論是總單烯烴的質(zhì)量分數,還是水分等雜質(zhì)的質(zhì)量分數.都不能滿(mǎn)足國外商家對AO的質(zhì)量要求[10].收稿日期:2005-01-06;審稿人:盧祥國;編輯:關(guān)開(kāi)澄大慶石油學(xué)院學(xué)報第29卷2005年2實(shí)驗說(shuō)明.2.1磺化反 應器選用降膜式反應器磺化,磺化器頭部的結構與日本三菱公司的降膜式反應器頭部結構相似.2.1.1 SO。發(fā)生過(guò)程計量泵將煙酸自?xún)拗谐槌?并從氣提塔上部注入，氣提塔用電阻絲加熱,蒸出的SO3經(jīng)分離器脫去酸霧后,進(jìn)入磺化管,開(kāi)始磺化反應.2.1.2保護風(fēng)系統保護風(fēng)由空壓機壓縮空氣提供.空氣經(jīng)2個(gè)串聯(lián)的硅膠干燥器干燥后,-部分進(jìn)入氣提塔,為SO3的載氣(稱(chēng)一次風(fēng)),另一部分進(jìn)入磺化管,為控制磺化反應的保護風(fēng)(稱(chēng)二次風(fēng)),兩部分風(fēng)的流量皆用轉子流量計指示.2.1.3磺化反應該實(shí)驗裝置的核心是降膜式磺化反應器.該反應器上端有分配餾分油的溢流裝置,可使AO沿磺化管內壁呈薄膜狀流下,使SO;和空氣接觸.發(fā)生磺化反應.然后沿磺化管壁流至底部,再經(jīng)氣液分離后,尾氣排空,液體磺酸自分離器底部放出.2.2老化AO磺化后須進(jìn)行老化,使1,2-磺內酯轉化為1,3- 磺內酯或1,4 -磺內酯,以保證其水解產(chǎn)物更好的水溶性和界面活性.老化時(shí)間一般為10min(35C),在自動(dòng)控制恒溫箱中進(jìn)行.2.3中和在電動(dòng)攪拌下,用40%的w(NaOH)中和磺化產(chǎn)物,水浴控溫為70 C以下.由于部分產(chǎn)物系磺內酯水解而來(lái).因此不能計算嚴格意義。上的AOS相對分子質(zhì)量.可按照磺酸基滴定計算,其平均相對分子質(zhì)量為320.2.4水解為使磺內酯轉化成有界面活性的物質(zhì),必須加壓水解.裝置為KLII高壓反應釜,強力電磁攪拌,熱電耦探頭測溫.控溫為150C(8X10* Pa,1 h).3實(shí)驗方案采用不完全正交方案.①反應溫度(循環(huán)水浴溫度):15.20. 30, 40, 50 C(控溫精度為士1 C);②n(SO3)與n(AO)的比值:1.210,1. 078,0.719,0. 539 ,0.431,0. 359,0.287 ;③保護風(fēng)量(mL/ min):-次風(fēng)量/二次風(fēng)量=250/500,500/1 000,500/1 500,750/1 500,1 000/2 000(對應不同的保護風(fēng)量,SO。的質(zhì)量分數分別為11. 04%.5.52%,4.14%,3.77%,2.76%)?？偣苍O計了175 個(gè)磺化實(shí)驗方案.4結果與分析4.1氣相色 譜定量稱(chēng)取磺化物,經(jīng)中和、加壓水解,向水解產(chǎn)物中加入石油醚(60~90C)和乙醇溶液,分層后分離，下層水相用石油醚抽提至無(wú)色為止,合并醚相,水洗醚相2次,合并洗滌水相.計量石油醚相和水相總體積.定量移取石油醚相，經(jīng)無(wú)水硫酸鈉干燥后，進(jìn)行色譜分析(磺化條件為n(SO3)/n(AO)=1.078;-次風(fēng)量/二次風(fēng)量=500/1 500;SO3質(zhì)量分數為4. 14%).與磺化前的氣相色譜圖對比，磺化后油相中烯烴吸收峰在磺化后消失,只剩下了飽和烴的吸收峰.4.2紅外光譜將a-烯烴在磺化前、后的紅外光譜圖進(jìn)行比較,可以發(fā)現，磺化前a-烯烴的IR圖中.在2 960~第3期范森等:以重a-烯烴研制驅油活性劑a-烯基磺酸鹽主體部分，作為特征吸收,磺化前a-烯烴的IR圖中在1 645,995~985.915~ 905 cm-'的吸收峰為烯烴的特征吸收,這3處吸收峰在磺化后雖然仍然出現,但只是磺酸基團的存在而有些位移,分別為1655，930,900cm-'.磺化后,在1210~1150,1060~1030,650~580cm-'處明顯出現了磺酸基的特征吸收峰,此乃磺化后的磺酸基團特征顯示,但前一個(gè)吸收峰比較寬.里邊混有一OH彎曲吸收峰和C-O伸展振動(dòng)吸收峰.在3650~3 000 cm- 1處出現了一OH的特征吸收峰,這是AO磺化后,烯烴雙鍵打開(kāi),大量OH生成所致.通過(guò)對比分析磺化前、后紅外光譜圖，并結合氣相色譜圖的分析結果,可以確定烯基磺酸確已生成.4.3界面活性表1 不同實(shí)驗方案對應產(chǎn)物的界面活性(水解條件:150 C,1 h)每個(gè)實(shí)驗方案界面活性測試實(shí)驗n(SOa)/w(S02)/%A0S的油水界面張力/(mN. m-1)結果見(jiàn)表1.從表1可知,只有2方案n(AO)15C 20C _ _ 30C40C 50C個(gè)條件下樣品的界面活性達到超A-11.2100.240 0. 710低,其n(SO,)/n(AO)為1. 078.A-21.078一0.460 0.220 0. 330-A-30.710.440 0.370 0.082 0.112 0. 670(SO。質(zhì)量分數為4. 14%),且以.A-40. 53911.40.670 0.440 0.140 0.270 0. 66030 C條件下反應產(chǎn)物為最好,其A-50. 4310.230 0.410 0.138 0.410 0. 480A-60. 3590.340 0.230 0.210 0. 4600.740界面張力為6X10-* mN●m-'.A-70. 2870.1200,1000.3600.6600,660:4.4界面張力B-10.4600.450 0. 580實(shí)驗用油為大慶第四采油廠(chǎng)B-20.644 0.470 0.590 0.620 0.780脫氣水原油;聚合物為大慶助劑B-30.7190.341 0.074 0.063 0.087 0. 120B-40.5395.520.233 0.087 0.012 0.036 0. 110廠(chǎng)生產(chǎn)聚丙烯酰胺(相對分子質(zhì)B-50.344 0.078 0.040 0.067 0. 210量為1500萬(wàn));試劑為NaOH;配B-60.3590.2300.210 0.057 0. 480 0. 420樣用大慶油田注入水(礦化度為B-70.147 0.102 0.036 0.066 0. 6700.710 0.026 0.047 0. 1803 700 mg. L-1);測定溫度為45C-20.340 0.011 0. 0060. 0090. 020C(大慶油田地層平均溫度).0.451 0.067 0.019 0.032 0. 070C-44.140.221 0.071 0.024 0.068 0. 1404.4.1 w( AOS)的影響固定w(NaOH)為1. 2%,考C-50. 4310.640 0.173 0.045 0.077 0. 1500.330 0.087 0.021 0.067 0. 110察w(AOS)變化對界面張力的C-70.28:0.170 0.111 0.033 0.042 0. 110影響,其結果見(jiàn)圖1.從圖1可D- -10.466 0.137 0.024 0.087 0. 2300.343 0.088 0.018 0. 0660. 270知，當AOS的質(zhì)量分數為D-30.570 0.120 0.040 0.076 0. 6400.02%~0.40%時(shí),油水界面張D-43.770.460 0.087 0.025 0.040 0. 170力在整個(gè)質(zhì)量分數區域內皆出現D-50,740 0.210 0.054 0.067 0. 660超低.作為化學(xué)驅油劑而言,這是D-60.230 0.220 0.018 0.033 0. 220D-70.670 0.177 0.035 0.028 0. 22一個(gè)非常有利的條件.E- 11. 2100.780 0. 187 0. 268 0. 6704.4.2 w(NaOH)的影 響E-20.580 0.047 0.371 0. 210E-30.640 0.066 0.221 0. 320固定w(AOS)為0. 3%,考E-42.760.541 0.562 0. 1220. 3300. 470察w(NaOH)對AOS界面張力E-50.780 0.440 0.188 0.221 0. 440的變化情況,其結果見(jiàn)圖2.從圖E-60.670 0.282 0.371 0, 600E-70.2870.310 0. 2680. 7802可知,NaOH對AOS界面張力的影響比較明顯.加入NaOH,在w(NaOH)為0.60%~1.40%時(shí).可形成超低界面張力.4.4.3p(聚合物)的影響固定w(NaOH)為1. 2% ,w(AOS)為0.3%,考察p(聚合物)為0~1 500 mg. L-'時(shí),相應的界面張力的變化情況,結果見(jiàn)圖3.從圖3可知，聚合物的加入對AOS溶液與大慶原油間的界面張力影響不明大慶石油學(xué)院學(xué)報第29卷2005年w(Na0H):1. 2%w(AOS):0. 3%.1溫度:45C溫度:45 C3 700昭g心水配樣百0.13 700 mgL"水配樣0. 01米0.01路0. 0010. 0001D.0010 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.400.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60w(AOS)/%w (NaOH)/%圖1w(AOS)對界面張力的影響圖2 w(NaOH)對 AOS界面張力的影響4.4.4水相礦 化度的影響固定w(AOS)為0.3%、w(NaOH)為1.2%，以蒸餾水配制模擬鹽水,實(shí)驗中分別以蒸餾水和模擬地層水(礦化度為6778 mg●LI)配制AOS溶液.并按不同比例混合,測試了地層水逐漸稀釋直至與注入水礦化度(3700mg.L1)接近的情況，其結果見(jiàn)圖4.從圖4可以看出,水相中含鹽對降低油水界面張力是有利的;而且,這正是AOS耐鹽性能優(yōu)于其它活性劑之處.w(AOS) :0.3%w (Na0I):1.2%0.1w(NaOH):1. 2%蒸餾水配樣3 700略gL心水配樣縣0.00堰0.0010.00010.000500I 000150020000 10003 00050007 000p(聚合物)/(gL)礦化度/(mgL")圖3p(聚合物)對AOS界面張力的影響圖4水相礦化度對AOS界面張力的影響5結論(1)在n(SO3)/n(AO)為1. 078,w(SO2)為4.14%,30 C條件下,可獲得與大慶原油形成超低界面張力6X10-3 mN●m-'的活性劑AOS.(2)AOS與大慶原油有很好的適應性.從AOS質(zhì)量分數、NaOH質(zhì)量分數及聚合物的配伍性、耐鹽性等方面，都可以滿(mǎn)足驅油活性劑要求.(3)從原料的質(zhì)量考慮,飽和烴比例較高.后處理較為困難，不符合制備較高標準活性劑的要求,但可用于驅油.參考文獻:[1] 孫明和，AOS生產(chǎn)與應用情況[J]. 日用化學(xué)品科學(xué),1996.8<4):15-17.[2] 孟海林.孫明和，a-烯基磺酸鹽的生產(chǎn)和應用開(kāi)發(fā)[J].日用化學(xué)工業(yè),1994.(2):69-75.[3]朱友益.沈平平.三次采油復合驅用表面活性劑合成.性能及應用[M].北京:石油工業(yè)出版社,2002.67-68.[4]陳新民譯.羥基烷基磺酸鹽一-種以烯烴為原料的新表面活性劑[J].日用化學(xué)工業(yè)譯叢,1993.(2).16-19.[5] 劉萬(wàn)河,石 梅.關(guān)于烯基磺酸鹽的研究[J]. 大慶石油地質(zhì)與開(kāi)發(fā),1988.(1>:59-64.[6] 鄒文華,曹光群,俞 霞,等. a-烯基磺酸鹽的性能及其應用研究[J].香料香精化妝品.2002.12<6):18-22.[7] 曹炳鉞. a-烯基磺酸鹽的性能與應用[J]. 遼寧化工，1995.(3);8-12.8]于恩邦，張建光.a-烯基磺酸鹽的生產(chǎn)及其在三次采油中應用的可行性[J].石油化工動(dòng)態(tài),1995.(6):81-34.[9] 周文杰,鐘振聲，AOS的生產(chǎn)工藝、性質(zhì)及應用[J]. 廣東化工,2003.<2).51-53.[10] WHerman DE Groot.工業(yè)磺化/硫酸化生產(chǎn)技術(shù)[M].方云,崔正剛 .劉學(xué)民譯.北京:中國輕工業(yè)出版社.1993. 48- 51.
