雙熱源煤新型氣化機理研究

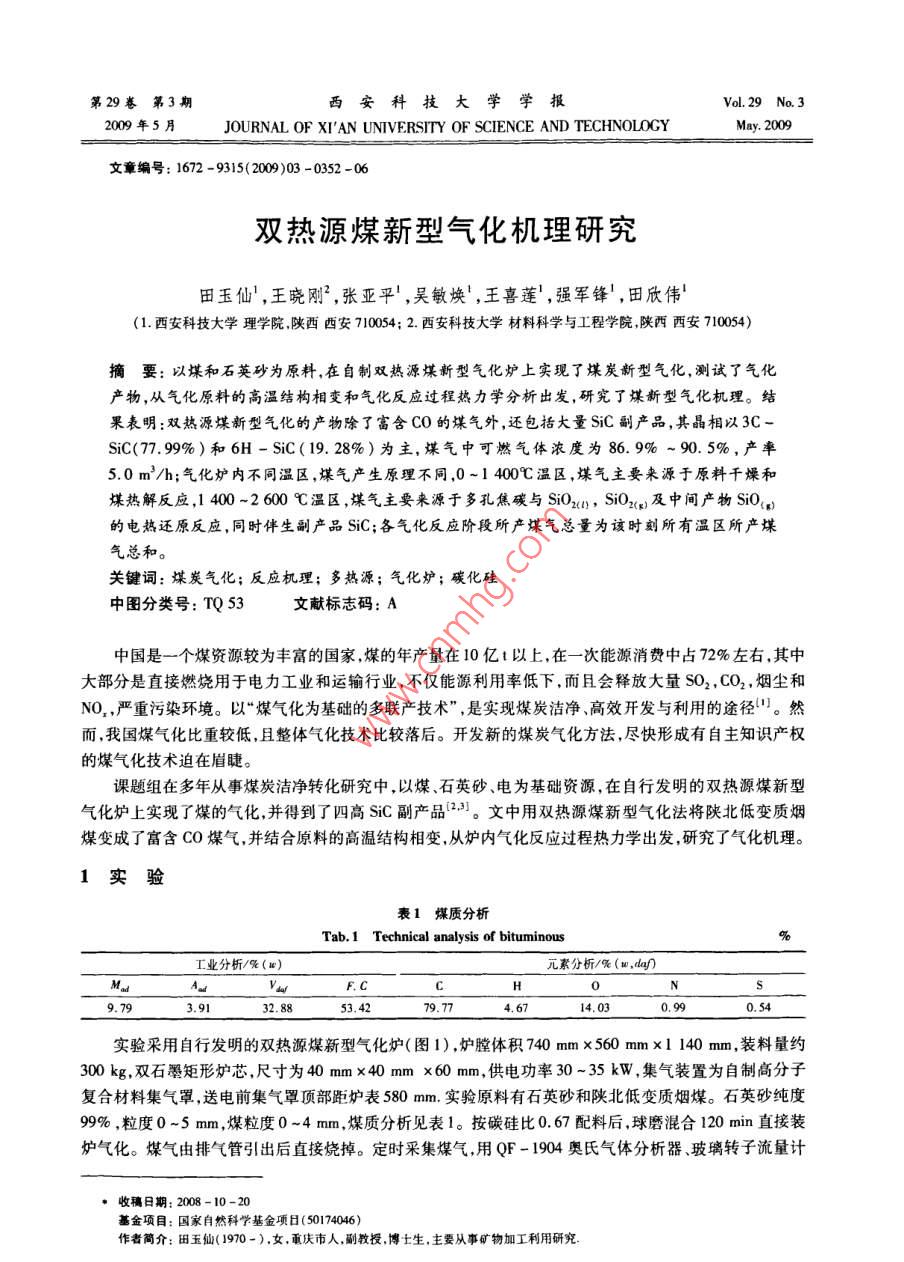

第29卷第3期西安科技大學學報Vol.29 No.32009年5月JOURNAL OF XI'AN UNIVERSITY OF SCIENCE AND TECHNOLOCYMay. 2009文章編號: 1672 -9315(2009)03 -0352 -06雙熱源煤新型氣化機理研究田玉仙' ,王曉剛”,張亞平'，吳敏煥',王喜蓮' ,強軍鋒' ,田欣偉'(1.西安科技大學理學院.陜西西安710054; 2.西安科技大學材料科學與工程學院,陜西西安710054)商要:以煤和石英砂為原料,在自制雙熱源煤新型氣化爐上實現了煤炭新型氣化,測試了氣化產物,從氣化原料的高溫結構相變和氣化反應過程熱力學分析出發，研究了煤新型氣化機理。結果表明:雙熱源煤新型氣化的產物除了富含CO的煤氣外,還包括大量SiC副產品，其晶相以3C -SiC(77. 99%)和6H - SiC(19. 28%)為主,煤氣中可燃氣體濃度為86. 9% ~90. 5%,產率5.0 m'/h;氣化爐內不同溫區,煤氣產生原理不同,0~1 400C溫區,煤氣主要來源于原料干燥和煤熱解反應,1 400-2600 C溫區,煤氣主要來源于多孔焦碳與SiO2u), SiOze及中間產物Si0。的電熱還原反應,同時伴生副產品SiC;各氣化反應階段所產煤氣總量為該時刻所有溫區所產煤氣總和。關鍵詞:煤炭氣化;反應機理;多熱源;氣化爐;碳化硅中圖分類號: TQ 53文獻標志碼: A中國是一個煤資源較為豐富的國家,煤的年產量在10億t以上,在一次能源消費中占72%左右,其中大部分是直接燃燒用于電力工業和運輸行業,不僅能源利用率低下,而且會(huì )釋放大量SO2,CO2,煙塵和NO,,嚴重污染環境。以“ 煤氣化為基礎的多聯產技術”,是實現煤炭潔凈高效開發與利用的途徑"。然而,我國煤氣化比重較低,且整體氣化技術比較落后。開發新的煤炭氣化方法,盡快形成有自主知識產權的煤氣化技術迫在眉睫。課題組在多年從事煤炭潔凈轉化研究中,以煤、石英砂、電為基礎資源,在自行發明的雙熱源煤新型氣化爐上實現了煤的氣化,并得到了四高SiC副產品23。文中用雙熱源煤新型氣化法將陜北低變質煙煤變成了富含Co煤氣,并結合原料的高溫結構相變,從爐內氣化反應過程熱力學出發，研究了氣化機理。1實驗表1煤質分析Tab.1 Technical analysis of bituminous%工業分析/%(u)，元素分析/% (w,du)MatAaF.CNS9.793.9153.424.6714.030.99實驗采用自行發明的雙熱源煤新型氣化爐(圖1) ,爐膛體積740 mm x560 mmx1 140 mm,裝料量約300 kg.雙石墨矩形爐芯,尺寸為40 mm x40 mm x60 mm,供電功率30~35 kW，集氣裝置為自制高分子復合材料集氣罩,送電前集氣罩頂部距爐表580mm.實驗原料有石英砂和陜北低變質煙煤。石英砂純度99% ,粒度0~5 mm,煤粒度0~4 mm,煤質分析見表1。按碳硅比0.67配料后,球磨混合120 min直接裝爐氣化。煤氣由排氣管引出后直接燒掉。定時采集煤氣,用QF - 1904奧氏氣體分析器、玻璃轉子流量計收稿日期: 2008-10-20基金項目:國家自然科學基金項日(50174046)作者簡介:田玉仙( 1970- ).女，重慶市人,副教授,博士生,主要從事礦物加工利用研究.第3期田玉仙等:雙熱源煤新型氣化機理研究353分別對氣體組分和氣流量進行分析,用“U型"壓力計在線監集氣罩防護網測爐壓,使之始終處于微正壓狀態,用D/max-2400型X射]熱電網線行射儀測定副產品SiC晶相,用掃描電鏡觀察SsiC的形貌。流量計2結果與分析圖1 實驗裝置2.1雙熱源煤新型氣化產物Fig. 1 Experimental apparatus表2煙煤全新料氣化后煤氣成分Tab.2 Gas composition of new bituminous material時間/hCO2 + NH,02_CHCHV236.81.661.223.26.1.07.00.827.63.87.60.5s0.430.83.100.747.58.4.178ε74E \一全新料+全新料]70E一-焙燒料熔燒料」9.S+全新料:培燒料; 66i 62Ee 58包7.5s4soE46253456789101213823456789101112132345678910111213時間ha)(bc)圖2焙燒原料對煤氣有 效成分影響Fig.2 The ffet of roasting material on gas composition(a)CO (b) C0+H2 (c) CO+H2 +CH,雙熱源煤新型氣化產物有2種:主產品煤氣和副產品SiC.從表2可知,低變質煙煤全新料氣化后所得煤氣主要由CO組成,還含有一定量的H2,CH。以及微量的CO2,N2,02，。455爐樂(lè )NH,.全新料氣化,整個氣化反應期間CO濃度介于47.5% ~61.2% ,H2的濃度介于23.2% ~31. 3% , CH.的濃度介于6.中3.0E果25F1% ~8. 1% ,化工原料氣(CO + H2)的濃度介于78.8% ~ 84.4%,可燃性氣體濃度介于86. 9% ~ 90. 5%。而采用焙燒料(原料先在1 000C下焙燒后再氣化)氣化(圖2),煤氣基本成05105205分不變,但其co濃度比全新料法高，H2的濃度略有下降,煤圖3 35 kW氣化爐煤氣產率氣有效組分濃度增加?？梢?jiàn)氣化工藝對煤氣有效組成有較大Fig3 Gas flux of 35 kW coal gasifier影響。圖3為微正壓下(平均爐壓3.2 kPa)實測煤氣流量。從圖3可看出，恒功率送電,氣流量在很短時間內迅速升至穩定值,反應中期變化較小，整個氣化過程中煤氣平均產率為5.0 m'/h,且煤氣產率有一-定的穩定性。如果氣化時采用“循環”生產模式,即至少4臺氣化爐同時協調工作,裝料、氣化、冷卻和拆爐過程在爐組內4臺氣化爐上循環進行,即可實現煤氣的連續生產。拆爐后發現爐芯外圍有一-近似橢圓的結晶簡。用肉眼看,結晶筒中心是黑色疏松狀石墨，為爐芯材354西安科技大學學報2009年料,從爐芯邊緣到結晶筒外圍,顏色由黑亮逐漸向灰黑、灰色4 000，26H-IC4H-S5C3C-5C過度,分層明顯,越靠近爐芯,產物越致密。距爐芯邊緣2~33 000SiO,口cm處取樣作XRD分析,結果見圖4。從圖4可以看出，氣化副產物為SiC,含量為98.37%,其2000中3C -SiC占77. 99%,6H-SiC占19. 28%,4H -SiC占10001.1% ,Si02占0. 93%,雜質、非晶相和未檢出物質占0.7%。爐芯周?chē)a(chǎn)品晶型以3C為主，說明此處溫度不太高。肉眼觀10203040506070 80察所生成SiC晶體顏色黑亮，但顆粒尺寸均小于1 mm,從SEM圖4副產品的XRD諧照片(圖5)可以看出,氣化時間為15 h時,低變質煙煤氣化副Fig.4 XRD of byproduct產品SiC為半自形與板狀混合結晶,其中半自形結晶占多數,結晶較致密;而25 h氣化副產品siC多為六方板狀結晶,晶面晶棱不但規則，而且清晰可見,由一些片狀相同的網面平行排列，形成密排的堆垛狀SiC板,其中還有部分沿不同方向堆砌,形成塊狀和粒狀的多晶聚合體，結構較疏松。2.2雙熱 源煤新型氣化機理探討圖5副產品的 SEM照片氣化爐爐體狹長，爐長方向情況基本相同,熱量傳遞Fig. 5 SEM of byproduct(a)15h (b)25h主要是在垂直于爐長方向的平面內進行。從圖1可以看出爐芯周?chē)汉褪⑸爸苯咏佑|,爐芯通電發熱產生的熱敏會(huì )通過原料由近及遠地傳輸;同時,氣化爐內有氣態物質存在,隨氣化反應進行,爐壓增大,高溫氣體通過物料間隙向集氣空間擴散,與爐芯外圍低T<200CT-700C200C
