空氣動力學和微環境

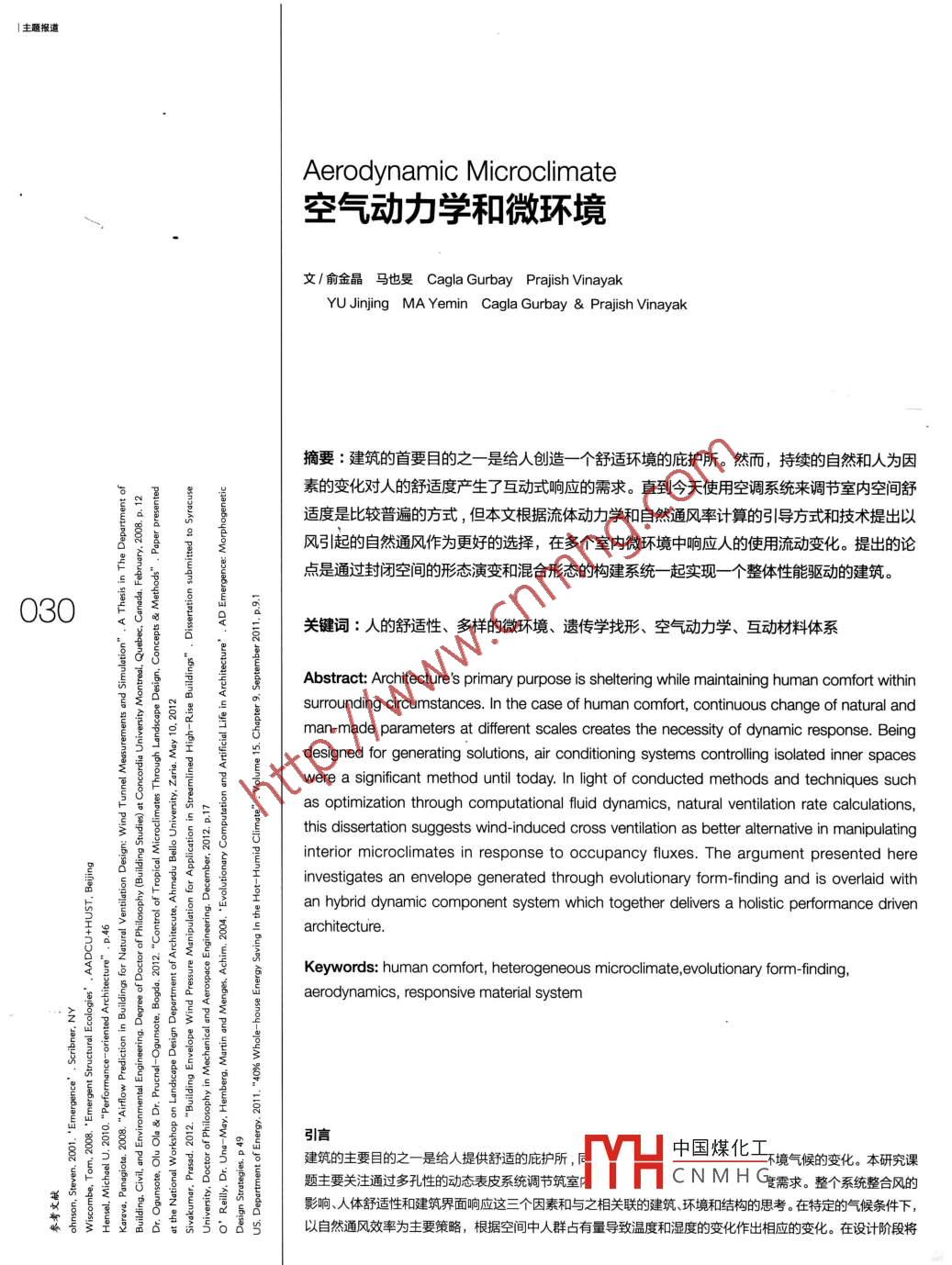

主題報道Aerodynamic Microclimate空氣動力學和微環境文/俞金晶馬也旻 Cagla Gurbay Prajish VinayakYU Jinjing MA Yemin Cagla Gurbay Prajish vinaya摘要∶建筑的首要目的之一是給人創(chuàng )造一個舒適環境的庇護所。然而,持續的自然和人為因素的變化對人的舒適度產生了互動式響應的需求。直到今天使用空調系統來調節室內空間舒適度是比較普遍的方式,但本文根據流體動力學和自然通風率計算的引導方式和技術提出以g風引起的自然通風作為更好的選擇,在多個室內微環境中響應人的使用流動變化。提出的論點是通過封閉空間的形態演變和混合形態的構建系統一起實現一個整體性能驅動的建筑030關鍵詞:人的舒適性、多樣的微環境、遺傳學找形、空氣動力學、互動材料體系Abstract: Architecture 's primary purpose is sheltering while maintaining human comfort withinsurrounding circumstances. In the case of human comfort, continuous change of natural andman- made parameters at different scales creates the necessity of dynamic response. Being3/oesgreodtorgeneratngsouonr,arcondtosysermscontongioatedmnerspaceswere a significant method until today. In light of conducted methods and techniques suchas optimization through computational fluid dynamics, natural ventilation rate calculations,this dissertation suggests wind-induced cross ventilation as better alternative in manipulatinge interior microclimates in response to occupancy fluxes. The argument presented hereinvestigates an envelope generated through evolutionary form-finding and is overlaid with工952an hybrid dynamic component system which together delivers a holistic performance drivenarchitectureKeywords: human comfort, heterogeneous microclimate, evolutionary form-findingaerodynamics, responsive material system991o>s-引言建筑的主要目的之一是給人提供舒適的庇護所H中國煤化工境氣候的變化。本研究課8占題主要關注通過多孔性的動態表皮系統調節筑室CNMH需求。整個系統整合風的影響、人體舒適性和建筑界面響應這三個因素和與之相關聯的建筑、環境和結構的思考。在特定的氣候條件下,占以自然通風效率為主要策略,根據空間中人群占有量導致溫度和濕度的變化作出相應的變化。在設計階段將建筑室內微環境與周遭大氣環境的相互關系納入思考中,而不是在最后階段為了提供人群相對的舒適環境而付出巨大的代價人體舒適度是建筑設計性能評估的基本要素之一。熱舒適度在自然環境和人為因素影響下的持續變化為建筑創(chuàng )建動態響應提供了必要性。迄今為止,對于波動的舒適度要求,使用機械空調系統控制室內的環境是一種普遍的決方案。據美國能源部公布的能源消耗,在熱帶氣候區,建筑用于冷卻能源總量占總能源量的39%。而且,過多依賴機械系統可能會(huì )對健康造成不良的影響和結果,這種現象稱為病態建筑綜合征(SBS)。本方案提議的是一個低能耗高效率的方案,由材料性質變化引起形態變化而形成的動態表皮系統來控制自然通風,調節建筑室內的微環境從而實現人特定的舒適度需求(圖1)。2室內細部湓染照片果逐步優化的,其中研究的類型是定量的;有限元結構分析被用于形態幾何物理分析和受空氣動力限制的組件和整體結構性能設計的過程中;計算控制系統中包括接受濕度、溫度和風壓強感應器的數據和計算分析數據的代碼,控制材料的性質從而滿足空間質量變化的動態需求。在材料研究中,記憶合金和膠合板的合成方法為整個系統提供了應用可行性(圖2-3)二、設計過程1.自然通風在過去60多年中,自然通風已經被科學詳細地分析,并已被證明是能夠代替機械來控制舒適性和維持空氣質量的有效方式。內部空氣的流動主要是根據風速的大小和開口的策略形成的壓力差而形成的,基于這一原則,自然通風被分為風壓和熱壓通風。由于熱壓通風在小規模項目中影響甚微,因此風壓通風被視為在特定室內空間中形成多個微環境最有效的通風技術。伯努利原理是依賴于流體的流量和壓力在建筑表面形成不同的流體勢能從而形成通風,且在速度大的地方壓力小,束度小的地方壓力大?；陲L(fēng)壓通風主要根據表面的壓力差和開口,特定的數學公式被用于制定一項戰略以?xún)?yōu)化建筑形式和開口通風性能,從而實現最大通風率。通過研究和實驗得出,只有當空隙率在低于23%的封閉總表面面積下,才可以考慮在表面上的壓強系數來實現風壓通風( Karava,2008)。第一個公式中考慮的換氣1模型照片S單位,它實質上是指在一個限定的空間內,空氣替次數是取決于開口的截面積大小和空間體積的關系。、設計方法整個系統的設計是基于自然通風能平衡人的舒適度的基礎上展開的。主要ACH=(3600 U*CAo)/Volume()運用遺傳算法,有限元結構分析和適應性材料測試等技術,分別解決建筑∪-速度的流體(空氣」中國煤化工形態、曲面細分和動態感應。自然通風的原理方法及其數學公式作為風引CA0-開口截面積CNMHG起的對流通風的基本概念被運用到設計過程中。流體計算動力學(CFD) Volume-封閉空間的體積巨更裝是本研究的基礎,遺傳算法即形態計算演變的過程是根據CFD的計算結另一個公式是通過通風流量(Q)(西瓦庫瑪,2012)密閉空至三主題報道和氣流在建筑表面上形成的壓力系數,作為一種方法來優化建筑物的封閉形態及在其表面上開口部分的位置,以更好地實現通風效CpW= PW-Pref/(1/2)*p*(Uref) 2CpL=PL-Pref/(1/2)*p*(Uref) 2(3)CpW-迎風面的壓力系數cpL-背風面的壓力系數Pref-參考壓力P-空氣密度Uref-參考速度影響自然通風效率的因素有兩個:一,表面上壓強差大的位置通風效率會(huì )高;二,低的湍流動能通風效率會(huì )高。同時在熱帶氣候區室內空間0.4m/s-2m/s的風速,變換空氣里低于32℃的溫度和65%的濕度,是人相對比較舒適的條件。3模型細部照片2.建筑形態進化-遺傳算法在自然界中,自下而上的涌現現象通常是形式出現的原始策略。壓力誘導自然通風作為遺傳算法的準則,用于結合涌現和行為演化,以一個簡單的形態作為開始,根據預先確定的信息開始發育演化。在我們的案例中被定義為三個不同的空間形態,032根據壓力的不同、組織空間結合方式以及形態的逐步演化的過程為進化過程。系統的復雜性不單來自單個組件的復雜性,同時包括復雜的規則設定。在生物學中,這種規則被命名為基因組的行為。在內部和外部因素共同作用下,進化的基因組是通過突變和自然選擇以實現更高的效率和更好的表現(圖4)。今④今Population IPopulation‖lPopulation IlPopulation IVPopulation VH中國煤化工CNMHGCp/e FITNESS CRITERION TO BE MAXIMIZED: VENTILATION RATE(Cp)/TURBULENT KINETIC ENERGY(Te)4遺傳算法演化過程及選擇將表面上的控制點視作基因,控制點可以在一定的三維空間內移動以產生不同的形態變化。通過原始基因和突變基因的繁殖,產生了5個種群,將進風口毎個種群通過計算機流體分析(CFD)對通風流速和湍流強度進行性能評估。第一個衡量標準是根據單向為6ms的風在表面上形成高壓強差以增強室內的通風流速和準確的開口位置的設置;第二個衡量標準是根據建筑板材(結構)形式的外部形態盡量減少兩側和背側湍流動能(TKE)來確保流出的流體不被影響。在場地和功能的定義下,考慮空間體積、基座面積和高度限制的情況下,有三個高效率的形式作為潛在的最終形態被選出(圖5)絕緣套管動態部分記憶合金(SMA動片(切割膠合板6組件各層材料組合5紐件控制風速CFD測試4.復合材料的組件特性3.組件系統的風性能考慮到在不同環境條件下作出響應的必要性,該材料邏輯被定義為具有動通過組件對風速控制也可以實現人體舒適度的需求。根據計算流體動力學態響應功能的復合材料系統。各向異性特征的膠合板和鎳/鈦合金的熱反實驗設置和測試來確定組件的尺寸范圍。合適的風速是從外側的6m/s減應特征為所需的動態響應提供了一個復合材料系統(圖7)小為2ms。此外,為獲得更高效率的空氣流量計算,通過的開口應該是單向的。最初對組件的剖面進行了測試,同時組件的最大尺寸由于雙向氣組件動態部分的概念來自有重疊區域的花瓣,重疊區域可以減小由風引起流在一定程度上的影響也進行了最大可能性的測試。只要保持進風口面積的振動。復合材料組件動態的“花瓣”為被切割圖案并可彎曲的膠合板,和出風口面積在1:3的關系,就可以將6ms的風速減為2ms,同時構和兩組包裹有絕緣套管的記憶合金,分別控制組件開口的打開和關閉,并件的邊界和深度不受風速變化影響。連接到低電壓電源。同時用絕緣和軟性的薄硅膠來封住膠合板層的開口圖案,將記憶合金夾在膠合板和硅膠中間。文丘里效應進一步證明在取得適當比例的基礎上,橫截面面積成比例地減少會(huì )增加速度。當流量(Q),即體積流速為恒定的速度()的入口的橫截面面積(A1)時,乘法運算的速度(v2)的出口的橫截面面積(A2)必須相等。Qm31s)=v(ms)A1(m2)=v2(ms)A2(m2)(4)對于該項目的特定目標是組件的出口面積需要減少空氣速度從=6ms到v2=2ms7組件打開和閉合Ⅵ·A1=v2·A26·A1=2·A215cm的形狀記憶合金在500-800的熱處理下得到具有12圈、34圈3·A1=A2和整圈曲率的初始形態(圖8)。此外,根據楊氏模量的物理方程,促使結論,出風口的動態組件的橫截面面積應該是進風口截面面積的三倍。同變形的應力與彎中國煤化工的。同時截面積的大小時還研究了在一個盒子進風口位置和出風口位置不同的情況下,盒子內部取決于切割圖CNMHG長度,通過進行不同的產生不同的風速和流體的分布,實驗得出需要在最大壓力差的迎風面和背切割模式試驗,預凋在現頭情下,想要頭現彎曲形狀,需要直徑約為風面有相同的開口面積來驅動自然通風(圖6)0.8mm的4條形狀記憶合金串聯,并與6mm的膠合板結合。主題報道Disp DY(mm)百【 Mecrerococeard s【齷w【。圖Cut Density: 0Cut Density: 10Cut Density: 20Cut Density: 25.os4 Young's Modulus: 10.50Gpa Young,s Modulus: 0. 34 Gpa Young's Modulus: 0.08 Gpa Youngs Modulus: 0.04Gpa00121鹽aAmpere: 3AAmpere: 3AAmpere: 3AAmpere: 3AVoltage: 2.7VVoltage: 2.5VVoltage: 2.8VVoltage: 2.6V8楊氏模量應用測試5.表皮細分和結構優化在保證通風開口要求的前提下進行表皮細分,并對組件系統進行內應力測試從而調整其深度,以提高材料的利用率并優化其結構。比較三邊形、四邊形和六邊形這三種細分形式,得出在相同的表面面積的情況下,六邊形的材料使用效率是最高的。四邊形和六邊形有相似的打開面積,但是,四邊形的形變程度要小于六邊形,因此決定用四邊形和六邊形組成的混合結構。另一方面,因為材料是木材,而木材的物理強度性質受紋理方向的不同而改變。根據般木材的特性,垂直于木材紋理的承受力是最小的,所以分析了結構片的軸向力,并根據軸向力的值034來調整得到結構的深度(圖9選擇形態曲率分析通風口設置結構受力分析等分六邊形尺寸調整-曲率尺寸調整-通風四邊形替換9形態細分過程將以上兩個初始的研究,運用到整個形態的一般六邊形細分中,加入通風效率高的位置和曲率這兩個因素來調整表面細分,同時通過結構分析,將受壓力比較大部分替換為四邊形,最后得到的混合結構的形變比之前調整的毎一步都小。根據軸冋力分析得到的比例,調整岀三個不同深度來測試最終的材料厚度和深度的關系。最后得到,在這樣的建筑尺度下,12mm厚和0.2m-1,m的深度是材料使用率和形變率最合適的尺度。6.計算控制系統在自然通風的物理現象中,計算控制系統的智能決策體現出了優異的適應能力。通數詡輯析的邏輯,提高反動態組件系統的反應能力(圖10)。在現實中有三種不同的感應器,分別是溫度、濕度和風中國煤化工應室內空間人的舒適程度;風壓感應器感應表皮上壓強差最大的位置。然后 Arduino中的代碼可以分析接CNMH電能來決定多少構件需要打開和關閉,哪些構件需要先打開以達到最高的通風效率(圖11)。里h10適應性系統所需組件11 Arduino板連接細部中國煤化工CNMH主題報道AJOINTS(PATTERNED CUTSTRUCTURAL PLATESINLET PLATES12CNC切割圖形036系統的中央處理器 Arduino板在5∨的電壓下工作,毎隔5秒便會(huì )接收數據,若數據不同便會(huì )作岀相應的調整,使室內的微環境保持平衡般情況下,所需要的驅動電流為3-4A,驅動時間約10-15s。對于每個組件,6片在同一時間被驅動需要1Ω的電壓。因此,在整個系統中每個驅動將消耗約60000J能量(圖12)。7.數字建造整個建筑的建造是可通過電腦數字控制完成的,毎一個木片的尺寸和節點的角度都不同,因此在電腦中對木片進行分類和數據編輯,通過CNC精確的切割后,可按照編號迅速地進行裝配。最終選取建筑的—部分按照1:2的比例來建造,總共16個組件,包括238片不同尺寸的木片和415個不同角度的節點進行CNC切割?？傆?天CNC切割,2天裝配,以及2天記憶合金裝配幸中國煤化工CNMHG13建逵過程結語開發的技術被應用到一個特定的形式,通過遺傳算法找形,有限元結構分析表皮細分和材料的測試性應用,將實現室內與人占有量相聯系的微環境和動態的自然通風建筑的互動關系。最后,對整個選定的形式的三個空間——前臺、展廳和辦公室進行通風效率可能性測試;通過計算控制系統實驗模擬了現實中建造并實現的可行性;同時物理模型很好地證明了結構上的合理性(圖13-15)。14整體模型渲染圖片15剖面及CFD測試中國煤化工CNMHG作者簡介俞金晶,馬也旻, Cagla Gurbay( Turkey), Prajish Vinayak( India)/英國建筑聯盟學院, Architectural Association, EmTech
