長(cháng)焰煤制魯奇氣化爐氣化型煤生產(chǎn)技術(shù)的改進(jìn)

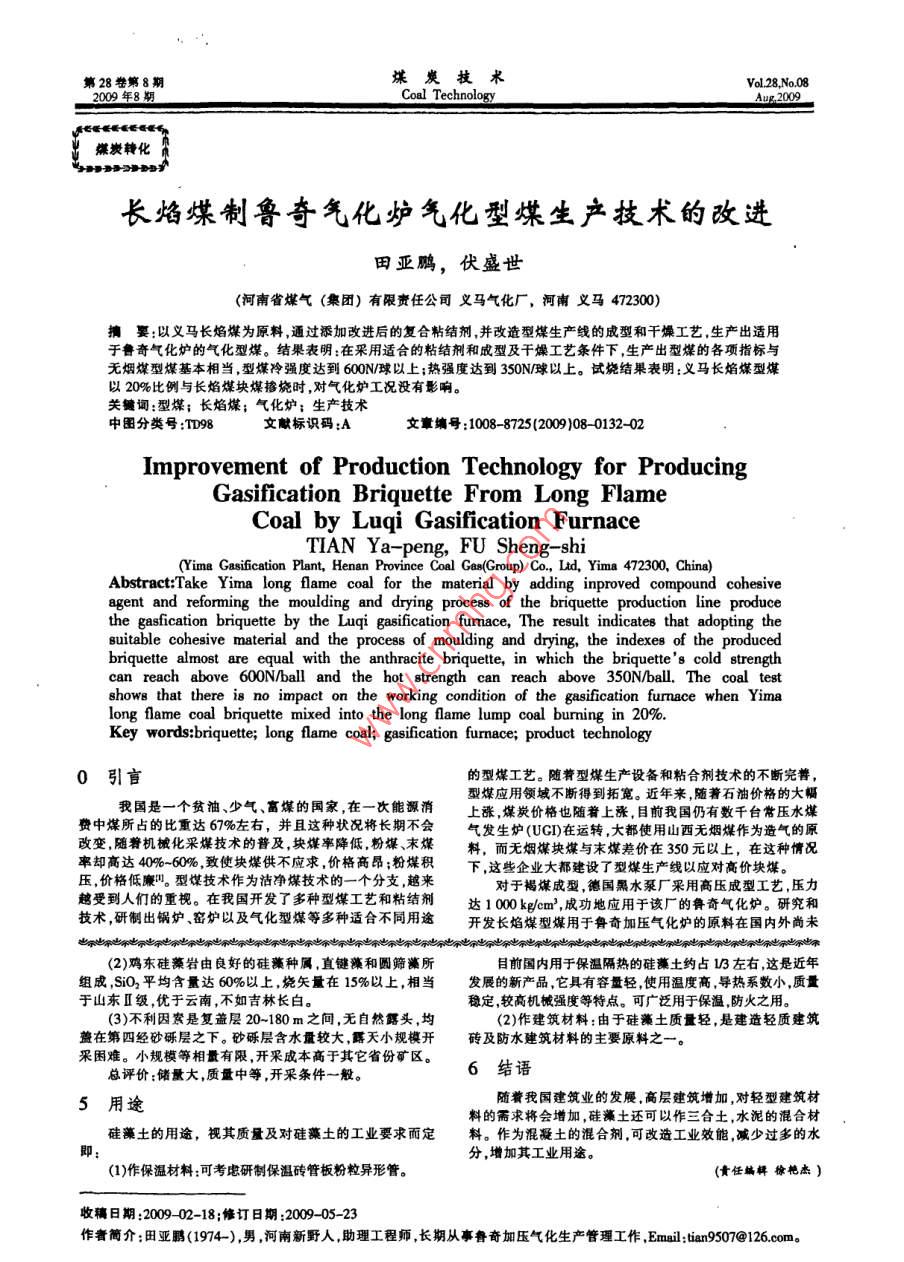

第28卷第8期煤炭技術(shù)Vol.28,No.082009年8期Coal TechnologyAug,2009煤炭轉化長(cháng)焰煤制魯奇氣化爐氣化型煤生產(chǎn)技術(shù)的改進(jìn)田亞鵬，伏盛世(河南省煤氣(集團)有限責任公司義馬氣化廠(chǎng)，河南義馬472300)摘宴:以義馬長(cháng)焰煤為原料,通過(guò)添加改進(jìn)后的復合粘結劑,并改造型煤生產(chǎn)線(xiàn)的成型和干燥工藝,生產(chǎn)出適用于魯奇氣化爐的氣化型煤。結果表明:在采用適合的粘結劑和成型及干燥工藝條件下,生產(chǎn)出型煤的各項指標與無(wú)煙煤型煤基本相當,型煤冷強度達到600N/球以上;熱強度達到350N/球以上。試燒結果表明:義馬長(cháng)焰煤型煤以20%比例與長(cháng)焰煤塊煤摻燒時(shí),對氣化爐工況沒(méi)有影響。關(guān)鍵詞:型煤;長(cháng)焰煤;氣化爐;生產(chǎn)技術(shù)中圖分類(lèi)號:TD98文獻標識碼:A文章縭號:1008-8725(2009)08 -0132-02Improvement of Production Technology for ProducingGasification Briquette From Long FlameCoal by Luqi Gasification FurnaceTIAN Ya- peng, FU Sheng- -shi(Yime Gsification Plant, Henan Province Coal Gea(Group) Co, Ltd, Yima 472300, China)Abstract:Take Yima long flame coal for the material by adding inproved compound cohesiveagent and reforming the moulding and drying process of the briquette production line producehe gasfication briquette by the Luqi gasfcation furace, The result indicates that adopting thesuitable cohesive material and the process of moulding and drying, the indexes of the producedbriquette almost are equal with the anthracite briquette, in which the briquette' s cold strengthcan reach above 600N/ball and the hot strength can reach above 350N/ball, The coal testshows that there ig no impact on the working condition of the gasification furnace when Yimalong flame coal briquette mixed into the long flame lump coal burming in 20%.Key words:briquette; long flame coal; gasification fumace; product technology0引言的型煤工藝。隨精型煤生產(chǎn)設備和粘合劑技術(shù)的不斷完善，我國是一個(gè)貧油、少氣、富煤的國家,在一次能源消型煤應用領(lǐng)城不斷得到拓寬。近年來(lái),隨著(zhù)石油價(jià)格的大幅費中煤所占的比重達67%左右，并且這種狀況將長(cháng)期不會(huì )上漲,煤炭?jì)r(jià)格也隨蓍上漲，目前我國仍有數千臺常壓水煤改變,隨著(zhù)機械化采煤技術(shù)的普及,塊煤率降低,粉煤、末煤氣發(fā)生爐(UCI)在運轉,大都使用山西無(wú)煙煤作為造氣的原率卻高達40%-60%致使塊煤供不應求,價(jià)格高昂;粉煤積料，而無(wú)煙煤塊煤與末煤差價(jià)在350元以上，在這種情況壓，價(jià)格低廉"。型煤技術(shù)作為沽凈煤技術(shù)的一一個(gè)分支,越來(lái)下,這些企業(yè)大都建設了型煤生產(chǎn)線(xiàn)以應對高價(jià)塊煤。越受到人們的重視。在我國開(kāi)發(fā)了多種型煤工藝和粘結劑對于褐煤成型,德國黑水泵廠(chǎng)采用高壓成型工藝,壓力技術(shù),研制出鍋爐、窯爐以及氣化型煤等多種適合不同用途達1000 kgcm',成功地應用于該廠(chǎng)的魯奇氣化爐。研究和開(kāi)發(fā)長(cháng)焰煤型煤用于魯奇加壓氣化爐的原料在國內外尚未(2)雞東硅藻巖由良好的硅藁種屬,直鍵藻和圓篩鯊所目前國內用于保溫隔熱的硅藻土約占13左右,這是近年組成,SiO,平均含量達60%以上，燒矢量在15%以上,相當發(fā)展的新產(chǎn)品,它具有容量輕,使用溫度高,導熱系數小,質(zhì)量于山東I級,優(yōu)于云南,不如吉林長(cháng)白。穩定,較高機械強度等特點(diǎn)?？蓮V泛用于保溫,防火之用。(3)不利因素是復蓋層20-180m之間,無(wú)自然鱷頭,均(2)作建筑材料:由于硅藻土質(zhì)量輕,是建造輕質(zhì)建筑蓋在第四經(jīng)砂礫層之下。砂礫層含水量較大,霹天小規模開(kāi)磚及防水建筑材料的主要原料之- -。采困難。小規模等相量有限,開(kāi)采成本高于其它省份礦區。6結語(yǔ)總評價(jià):儲量大,質(zhì)量中等,開(kāi)采條件一般。隨著(zhù)我國建筑業(yè)的發(fā)展,高層建筑增加,對輕型建筑材5用途料的需求將會(huì )增加,硅藻土還可以作三合土,水泥的混合材硅藁土的用途，視其質(zhì)量及對硅藻土的工業(yè)要求面定料。作為混凝土的混合劑,可改造工業(yè)效能,減少過(guò)多的水即分,增加其工業(yè)用途。(1)作保溫材料:可考慮研制保溫磚管板粉粒異形管。(貴任編輯徐艷慮)收稿日期:2009 02-18;修訂日期:2009 05-23作者簡(jiǎn)介:田亞鵬<1974-) ,男,河南新野人,助理工程師,長(cháng)期從事魯奇加壓氣化生產(chǎn)管理工作,Email:tian9507@126.com.第8期田亞鵬,等:長(cháng)焰煤制魯奇氣化爐氣化型煤生產(chǎn)技術(shù)的改進(jìn)133.有成功的報道。義馬氣化廠(chǎng)為降低成本,利用義馬本地長(cháng)焰(1)選取在實(shí)驗室優(yōu)化的復合粘結劑配方作為生產(chǎn)用煤,和中國礦業(yè)大學(xué)合作,開(kāi)發(fā)建設了一條10萬(wàn)ta型煤試粘結劑。驗生產(chǎn)線(xiàn)，以義馬長(cháng)焰煤為原料生產(chǎn)35x25 mm型煤。該生在粘結劑優(yōu)化試驗中,先后委托了中國礦大、山西煤炭產(chǎn)線(xiàn)投入運行以來(lái)所產(chǎn)型煤冷強度僅有300 N/球;熱強度研究所、山西神洲型煤研究所和蘭州化物等型煤專(zhuān)業(yè)研究為200N/球，經(jīng)與義馬塊煤摻燒試驗表明:氣化爐粗煤氣出機構,分別開(kāi)發(fā)了6種復合粘結劑。每種復合粘結劑分別由口溫度波動(dòng)較大，灰鎖溫度升高,氣化爐工況惡化。證明這1種液體粘結劑和2種固體粘結劑組成。經(jīng)過(guò)上百次試驗，種強度的型煤還不能滿(mǎn)足氣化爐使用。為此,在上百次試驗發(fā)現在酸性條件下型煤冷強度以中國礦大的M10粘結劑中的基礎上，改進(jìn)了型煤粘結劑的配方并對型煤生產(chǎn)工藝進(jìn)的部分原料與蘭州化物所開(kāi)發(fā)的P1粘結劑配合使用,在實(shí)行了優(yōu)化,所產(chǎn)型煤冷強度達到600N/球以上;熱強度達到驗室條件下可以得到冷強度大于700 N/球,熱強度大于350350N球以上，經(jīng)在魯奇爐上試燒試驗，該種質(zhì)量的型媒以N/球的型煤。20%比例與塊煤摻繞時(shí)氣化爐工況正常，表明長(cháng)焰煤制成(2)改進(jìn)液體粘結劑制備設備,將制備罐的葉片式攪拌的型煤用作魯奇氣化爐的造氣原料是可行的，對長(cháng)期以來(lái)改為框式攪拌,相應改進(jìn)攪拌電機和加料/出料方式，以加快人們認為高揮發(fā)分煤(Vad>10%)不可用于制造型煤從理論粘結劑制備速度,并改善混合均勻度。上提出挑戰。(3)將型煤直徑由35x25mm改為50x35mm。以提高成型強度。1技術(shù)改進(jìn)在前期生產(chǎn)試驗中,發(fā)現生產(chǎn)35><25 mm煤球時(shí)容易發(fā)1.1 原料煤煤質(zhì)分析生棚料現象,球的成型強度不均勻,在50x35 mm成型機上義馬煤屬長(cháng)焰煤,是一種高揮發(fā)分、高灰分、熱穩定性下料相對均勻,不僅克服了棚料現象的發(fā)生，而且提高了型差的劣質(zhì)煤;但義馬煤灰熔點(diǎn)適宜、硫含量中等偏低、活性煤的平均強度。好,是一種良好的氣化原料。義馬煤的煤質(zhì)分析見(jiàn)表1。(4)將 烘干溫度由1309C-150C降至為80C~95C,同時(shí)1.2生產(chǎn)技術(shù)主要改進(jìn)根據型煤含水量要求調節干燥時(shí)間。表1義馬某礦煤質(zhì)分析表工業(yè)分析元素分析:熱穩定性%灰熔融性Ash fuibiliy破碎后煤的粒度Proximate AnalysisThermal stabilityM%A%V%C%HU%N%Su%TS。TSusTSuDTSTHTFTR>9mm%RO.9-0.15mmn R c0.15mm8.05 28.90 26.39 49.67 3.29 0.68 0.62 59.5 34.3 6.2_ 1270 1320 1350 1370 19.9248.79 .31.29液體粘結劑生產(chǎn)在實(shí)驗室成型試驗中,發(fā)現采用相同的粘結劑的型煤,自然干燥的型煤強度比強制干燥的型煤冷強度高。如果采L末煤倉定量給料機用優(yōu)化后的粘結劑，在自然干燥的情況下冷強度可以接近固體粘結劑1-定量紛料機+孩碎}誰(shuí)合→成形800 N/球,熱強度也大幅度提高。證明型煤的強度與烘干溫度存在反比關(guān)系。因此,將烘干溫度設定為小于100C。 型煤固體粘結劑2- +定量給料機強度由130C~150C時(shí)的500 N/球,提高到600 N/球以上。(5)增加一座立式窯,以彌補烘干溫度降低后,煤球烘[ 氣化爐]立式干燥+回式干燥干時(shí)間過(guò)長(cháng)的難題。在找到型煤強度與烘千溫度的關(guān)系后,型煤的強度雖圈1型煤生產(chǎn)工藝流程框圍然得到了提高,但烘干時(shí)間延長(cháng)至12h(正常連續進(jìn)出球3氣化爐出口溫度、夾套壓差、灰鎖溫度、集水糟液位、煤氣水h),導致烘干裝置無(wú)法連續運行。通過(guò)反復論證,在原臥式中含塵焦油的產(chǎn)量等參數無(wú)異常變化。在擔燒25%時(shí),氣化烘干窯后增加一座立式烘干窯，這樣徹底解決了煤球的烘爐工況波動(dòng)大，對氣化爐正常運行有明顯影響。在全部用型干難題,也保證了型煤的質(zhì)量。煤造氣試驗中發(fā)現，由于型煤各個(gè)球冷熱強度不夠均勻,質(zhì)13改進(jìn)后的生產(chǎn)情況將固體粘結劑與原料煤按比例破碎至小于3 mm,加量較差的球在爐內破碎.粉化，導致帶出物較多,煤氣水中人液體粘結劑充分攪拌混合,混合后的物料送成形機,成型含塵較多,氣化爐出現燒偏和結渣現象，說(shuō)明不能進(jìn)行較大后的型煤先送人臥式烘干窯，經(jīng)轉運后再送入立式烘干窯比例的披燒。二次烘干后,型煤摻進(jìn)塊煤送至氣化爐使用。型煤生產(chǎn)線(xiàn)改3結論造后的工藝流程見(jiàn)圖1。改進(jìn)后型煤質(zhì)量指標見(jiàn)表2。此次型煤生產(chǎn)線(xiàn)經(jīng)技術(shù)改進(jìn)后，證明了高揮發(fā)分義馬表2改進(jìn)后型煤主要 指標長(cháng)焰煤制魯奇爐氣化型煤的可行性，盡管目前只能摻燒組號冷強度(N)熱強度 (N熱穩定性(R+.6%)_20%,但對彌補該廠(chǎng)塊煤不足,開(kāi)辟新煤源，應對今后塊煤持續漲價(jià).降低生產(chǎn)成本具有重要的戰略意義。對生產(chǎn)中暴露628546458出的型煤冷熱強度不均勻等問(wèn)題，將對型煤生產(chǎn)技術(shù)進(jìn)行52再次改造，爭取進(jìn)- -步完善長(cháng)焰煤制魯奇爐氣化型煤生產(chǎn)82.1技術(shù)。518參考文獻:5084.335284.6[1] 李春萍,張道平.以型煤促進(jìn)潔凈煤技術(shù)的發(fā)展[J]科技情報開(kāi)平均629352.783.9發(fā)與經(jīng)濟,1999(1)4.17-18.[2] 匡憶明，煤炭貸 源綜合利用新技術(shù)新T.藝及其加工產(chǎn)品質(zhì)量檢2型 煤試燒試驗驗全書(shū)[M]中國科技文化出版社，2006.[3] 廖漢湘.現代煤 炭轉化與煤化工新技術(shù)新工藝實(shí)用全書(shū)[M]安由于型煤和塊煤質(zhì)量差別較大,為了穩妥起見(jiàn),在魯奇徽文化音像出版社，2004.氣化爐上分別進(jìn)行摻燒5%、10%、15% .20%型煤試燒,發(fā)現(責任編輯徐艷杰)
