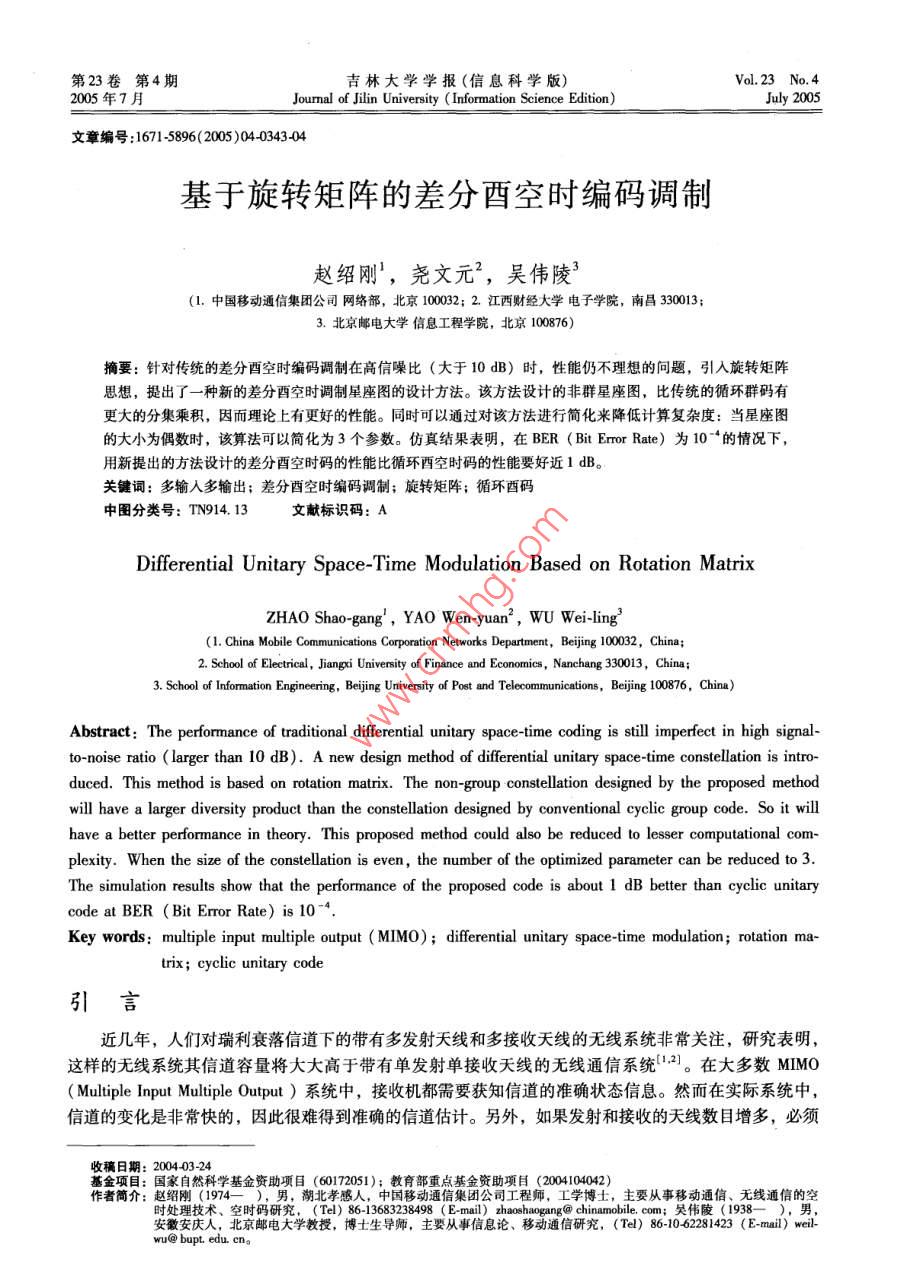

基于旋轉矩陣的差分酉空時編碼調制

第23卷第4期吉林大學學報(信息科學版)Vol 23 No 4005年7月Journal of Jilin University (Information Science Edition)July 2005文章編號:16715896(2005)04034304基于旋轉矩陣的差分酉空時編碼調制趙紹剛,堯文元2,吳偉陵3(1.中國移動通信集團公司網絡(luò )部,北京10002;2.江西財經大學電子學院,南昌330013;3.北京郵電大學信息工程學院,北京100876)摘要:針對傳統的差分酉空時編碼調制在高信噪比(大于10dB)時,性能仍不理想的問題,引入旋轉矩陣思想,提出了一種新的差分酉空時調制星座圖的設計方法。該方法設計的非群星座圖,比傳統的循環群碼有更大的分集乘積,因而理論上有更好的性能。同時可以通過對該方法進行簡化來降低計算復雜度:當星座圖的大小為偶數時,該算法可以簡化為3個參數。仿真結果表明,在BER( Bit Error Rate)為10的情況下,用新提出的方法設計的差分酉空時碼的性能比循環酉空時碼的性能要好近ldB關鍵詞:多輸入多輸出;差分酉空時編碼調制;旋轉矩陣;循環酉碼中圖分類號:TN914.13文獻標識碼:ADifferential Unitary Space-Time Modulation Based on Rotation MatrixZHAO Shao-gang, YAO Wen-yuan, WU Wei-ling(1. China Mobile Communications Corporation Networks Department, Beijing 1000323. School of Information Engineering, Beijing University of Post and Telecommunications, Beijing 100876, ChinaAbstract: The performance of traditional differential unitary space-time coding is still imperfect in high signalto-noise ratio ( larger than 10 dB). A new design method of differential unitary space-time constellation is intro-duced. This method is based on rotation matrix. The non-group constellation designed by the proposed methodwill have a larger diversity product than the constellation designed by conventional cyclic group code. So it willhave a better performance in theory. This proposed method could also be reduced to lesser computational com-plexity. When the size of the constellation is even, the number of the optimized parameter can be reduced to 3The simulation results show that the performance of the proposed code is about 1 dB better than cyclic unitarycode at ber( Bit Error Rate) is 10Key words: multiple input multiple output(MIMO); differential unitary space-time modulation; rotation matrix; cyclic unitary code引言近幾年,人們對瑞利衰落信道下的帶有多發射天線和多接收天線的無線系統非常關注,研究表明,這樣的無線系統其信道容量將大大高于帶有單發射單接收天線的無線通信系統2。在大多數MMo( Multiple Input Multiple Ouφput)系統中,接收機都需要獲知信道的準確狀態信息。然而在實際系統中信道的變化是非?？斓?因此很難得到準確的信道估計。另外,如果發射和接收的天線數目增多,必須200403-24國家自然科學基金資助項目(60172051點基金資助項目(2004104042)趙紹剛(1974),男,湖北孝感人中移新蛋信集團公司工程師,工學博士,主要從事移動通信、無線通信的空時處理技術、空時碼研究,(Tel)8613(Emal)haoshaogang'@chinamobile.com;吳偉陵(1938—),男安徽安慶人,北京郵電大學教授,博土生導師,主要從事信息論、移動通信研究,(Tel)86-10462281423(E-mail)welj@ bupt. edu. ena344吉林大學學報(信息科學版)第23卷使用長導頻序列,系統的效率將大大降低。當發射機和接收機均不知CSI( Channel State Information)的情況下,人們提出了酉空時調制USTMUnitary Space Time Modulation)機制3。在該機制下,只要信道狀態在連續T個符號周期內沒有變化,則接收機和發射機便不再需要信道的狀態信息。此時從不同天線發射出去的信號相互正交。對于連續變化的慢衰落信道,人們提出了差分西空時編碼調制 DUSTM( Differential Unitary Space Time Modulation)機制“)。在該機制下,每個時間塊發射的信號矩陣是前一個發射矩陣和當前數據的酉矩陣的乘積。對于連續的差分酉空時調制,設計一個帶有大分集乘積的酉空時信號星座圖是非常重要的,因為這是在高信噪比情況下,獲得較好性能的最基本條件。筆者提出了一種設計DUSM信號星座圖的新方法。通過該方法設計的是非群星座圖,但是它的分集乘積比循環酉碼的分集乘積大,因此它的性能優于循環酉碼。在一些特殊情況下,該方法的設計參數可以進一步簡化,即使隨著發射天線的數目不斷增加,它仍然比循環酉碼簡單。1差分酉空時調制1.1信道模型假設信道服從平坦瑞利衰落整個系統有M個發射天線,N個接收天線,接收信號可表示為5X,=√pS,H,+W,r=0,1其中S,∈CM為發射信號,X,∈C為接收信號,丑,∈C"為信道衰落系數矩陣其元素相互獨立,且服從均值為0,方差為1的復高斯分布CN(0,1);W,∈C為加性高斯白噪聲矩陣,其元素為獨立同分布變量,都服從CN(0,1)分布;p為每個接收天線所期望的信噪比。對于差分調制假設信道參數在兩個連續的時間間隔內沒有發生變化,即滿足H,≈H,-1,r=1,2,…。1.2差分酉空時編碼調制假設發送的數據序列為x1,2,…,z,∈ZA10,1,…,L-1},r=1,2,…。每個要發送的數據x,都對應一個MM的酉矩陣v,集合A中包含L個不同的酉矩陣。發送的信號由差分編碼等式S,=V,Sr=1,2,…來計算其中初始化的發送信號為S。=ly。通過化簡可以得到基本的差分接收等式為+2WT這里W,為加性白高斯噪聲矩陣服從CN(0,1)分布。從式(2)可以看出,差分調制的性能比相干檢測的性能要差3dB。接收端可以采用最大似然譯碼z,= arg min‖X,-vx,:‖(3)這里r=1,2,…;‖‖,為 frobenius9范數。其定義如下:A‖,=√r(A“A)=√tr(AA"), Hochwald給出了差分酉碼性能的 Chernoff上界Pr= chose V I V, transmitted<2111+4(1+2p)其中σn(V-V)表示V-v的第m=1,2,…,M個奇異值。差分酉空時碼星座圖設計的規則就是讓分集乘積最大,其中01B.M. Hochwald曾提出用一種簡單的方法產生具有群結構的星座圖,稱之為循環碼,其定義如下01v,= diag[ ejet, ejeuszl, ",eu]: I=0,I其中B1=2m/L。通過搜索{k1,k2,…,kx}便可找出最大的分集乘積。這種星座圖具有群結構,也就是Hochwald通過式(6)給出的酉碼設計方法,稱其為傳統的酉矩陣設計方法,下面提出種基于旋轉矩陣的新酉碼設計方法,通過仿真比較發現新方法所得到的分集乘積要大于傳統的設計方法,因而具有更好的系統性能。第4期趙紹剛,等:基于旋轉矩陣的差分酉空時編碼調制3452基于旋轉矩陣的星座圖對于帶有偶數個發射天線的通信系統定義一個旋轉矩陣,從而使分集乘積的分布更加均勻。首先,對任意偶數M定義一個旋轉矩陣R(0)=l(M)⑧r2(0)(7)cos 0 sin其中r2(0)⑧為 Kronecker直積,r(w)為M/2階單位矩陣- sin 6 cos旋轉矩陣RM(6)有以下性質1)R(6)=Rn(l);2)R(-0)=R"(0);3)R(e)·R"()=R(0)·Ry(0)=l這樣可以重新定義 DUSTM的星座圖,其大小為L(cháng)[Rn(k262)]2,l=0,…,L0然后,通過窮舉搜索找出某個集合K={k1,k1,…,k1w;k2}使分集乘積t最大。當k2=0時,它恰恰為循環群碼。對于這種非群碼結構,通過旋轉矩陣的性質以及循環矩陣的性質可以看出《g具有對稱循環性:n=a=k-a,其中△=l-l。因此,利用這種性質可以大大減少搜索的復雜度。另外還可以發現,如果星座圖的大小L為偶數,可以用下面簡化的方法來找出最大的分集乘積。V= dingle t,eh+2),…,eh“2),e以,ehn+21,…,e(2)}·Rn(l2)其中k1和k12為1到L之間的奇數,k2為0到L/4文間的偶數。因此該算法中只有3個參數,其計算復雜度將非常低。3仿真結果采用上面的方法,對M=2,4;L=4,8,16,32,64進行了窮舉搜索仿真的具體參數參考式(1)的信道模型。通過搜索發現利用旋轉矩陣產生的西碼其分集乘積均比傳統的循環酉碼的分集乘積要大。具體的結果參考表1。然后,分別對M=4,L=8和M=8,L=8進行了誤碼率的測試仿真結果如圖1、圖2所示,通過仿真可以看出在高信噪比時,新方法的性能要比傳統的好,接近1dB。e-Proposed unitary code L=8*-Cycle unitaryCycle unitary code L=81°麒EN:/dB 10圖1M=4,L=8,N=2時循環酉碼和圖2M=8,L=8,N=2時循環酉碼和改進酉碼的性能比較改進酉碼的性能比較Fig 1 Comparison of perfoormanceof cyclic code and Fig. 2 Comparison of performance of cyclic codeode for M=4, L=8,N=2and propocode for M=8.L=8.N=2346吉林大學學報(信息科學版)第23卷表1循環酉碼和改進酉碼分集乘積之間的比較Tab. 1 Comparison of diversity product of cyclic code and proposed code4知D改搜索參數kk1=3,k2=5,k2=00.5940.7071k1=3,k12=5,k2=20.38270.594k1=1,k12=3,k2=40.24940.38270.1985k1=11,k12=13,k2=141,k12=3,k13=3,k14=5,k2=00.707k1=3,k12=5,b3=3,k4=5,k2=2160.54530.61530.38270.54530.33990.4055k1=9,k12=11,k13=63,k4=65,k2=124結語在本文中,為差分酉空時編碼調制提出了一種新的星座圖設計方法。該方法引入了旋轉矩陣,通過該方法設計的星座圖為非群碼星座圖。非群碼星座圖的一個缺點就是計算復雜度比群碼的高,但是當星座圖的大小為偶數時,筆者提出的算法可以簡化為3個參數,復雜度大大降低,而其性能在高信噪比情況下優于循環碼將近1dB。參考文獻1]FOSCHINI G J, GANS M J. On Limits of Wireless Communication in a Fading Environment when Using Multiple Antennas[J]. wireless Personal Commun, 1998, 6(3): 311-355[2 ]TELATAR I E. Capacity of Multi-Antenna Gaussian Channels [J]. Eur Trans Telecommun, 1999, 10: 585-5953 ]HOCHWALD B M, MARZETTA T L. Unitary Space-Time Modulation for Multiple-Antenna Communications in Rayleigh FlatFading [J]. IEEE Trans Inform Theory, 2001, 12(2): 245-254[4]HOCHWALD B M, SWELDENS W. Differential Unitary Space-Time Modulation [J]. Communications IEEE Transactions on000,48(12):121-129I5JHUGHES B L. Differential Space-Time Modulation [A]. Wireless Communications and Networking Conference [C].[s[6]TAROKH V, JAFARKHANI H. A Differential Detection Scheme for Transmit Diversity [J]. IEEE J Select Areas Commun2000,18(3):1169-1174.[7 JLIU Z, GIANNAKIS G, HUGHES B. Double Differential Space-Time Block Coding for time-Selective Fading Channels [C][s. 1.]: WCNC, 20(8]肖征榮,趙紹剛,余智,等.引入冗余的差分空時分組編碼OFDM系統[J.吉林大學學報(信息科學版),200523(1):16-21XIAO Zheng-rong, ZHAO Shao-gang, YU Zhi, et al. Redundancy Introduced Differential Space-Time Block Coded OFDMSystem [J]. Journal of Jilin University(Information Science Edition), 2005, 23(1):16-21[9]LANCASTER P, TISMENETSKY M. The Theory of Matrices [M]. San Diego: [s. n ] 1985[10 JHOCHWALD B, MARZETTA T, RICHARDSON T, SWELDENS W. Systematic Design of Unitary Space-Time Constellations [J]. IEEE Trans Inform Theory, 2000, 46(3): 1962-1973[11JHUGHES B. Optimal Space-Time Constellations from Groups-[J]. IEEE Trans Info Theory, 2001, 24(3): 214-220[12]趙紹剛,肖征榮,吳偉陵.引入 STAR-QAM的高碼率差分酉空時編碼調制[J吉林大學學報(信息科學版),ZHAO Shao-gang, XIAO Zheng-rong, WU Wei-ling. Differential Unitary Space-Time Modulation with High Code Rate Basedon Star-QAM [J]. Jourmal of Jilin University(Information Science Edition), 2005, 23(2): 118-122[13 ]HERSTEIN I N. Topics in Algebra [M]. New York: Wiley, 1975[14 JHASSIBI B, KHORRAMI M. Fully-Diverse Multi-Antenna Constellations and Fixed-Pointfree Lie Groups [J]. IEEE Trans In-fo Theory,2002,21(3):87-5(Ed: T)
