環(huán)烯烴共聚物在聚烯烴復合膜中的應用

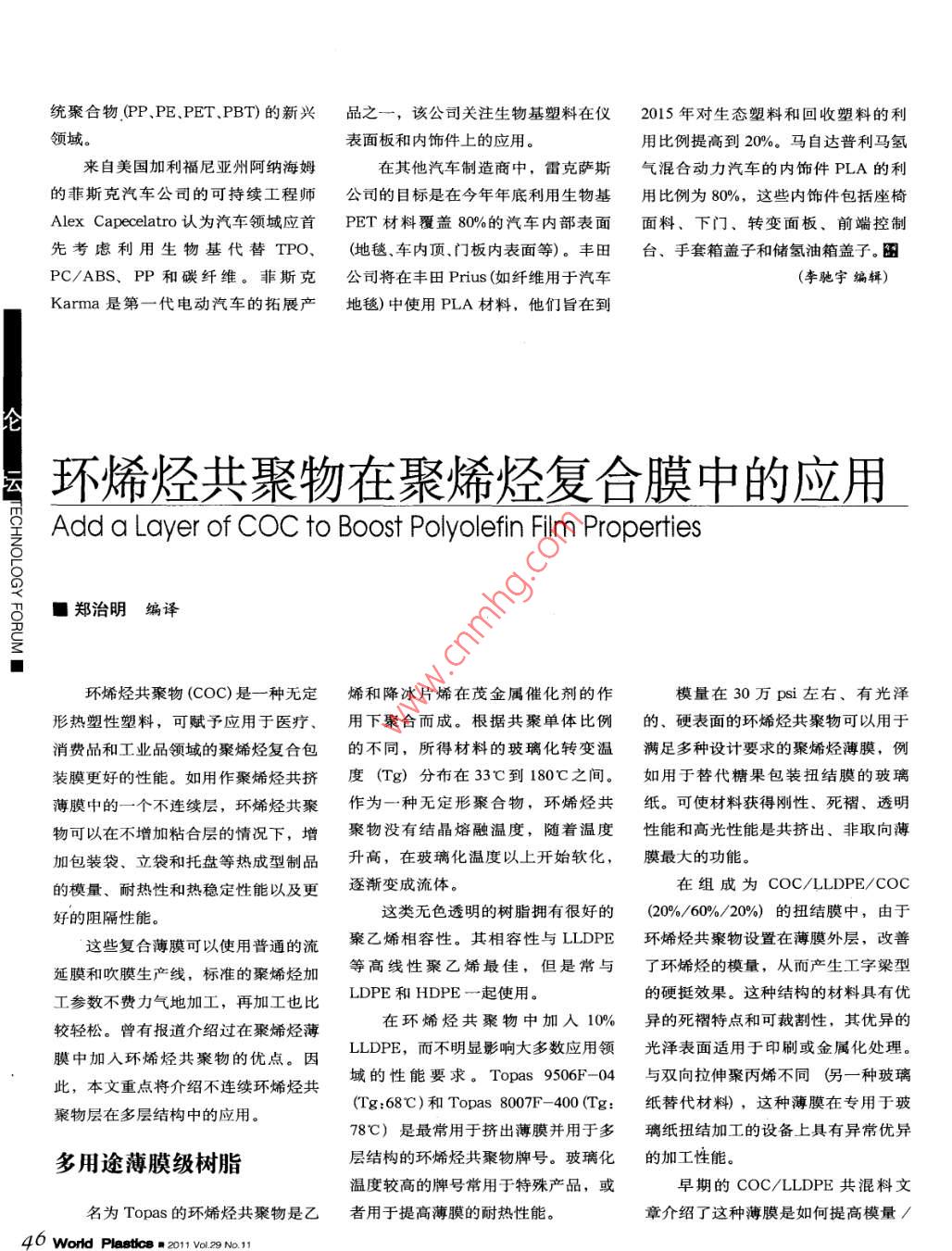

統聚合物,(PP、PE.PET.PBT)的新興品之一，該公司關(guān)注生物基塑料在儀2015年對生態(tài)塑料和回收塑料的利領(lǐng)域表面板和內飾件上的應用。用比例提高到20%。馬自達普利馬氫來(lái)自美國加利福尼亞州阿納海姆在其他汽車(chē)制造商中，雷克薩斯氣混合動(dòng)力汽車(chē)的內飾件PLA的利的菲斯克汽車(chē)公司的可持續工程師公司的目標是在今年年底利用生物基用比例為80%，這些內飾件包括座椅Alex Capecelatro 認為汽車(chē)領(lǐng)域應首PET材料覆蓋80%的汽車(chē)內部表面面料、下門(mén)、轉變面板、前端控制先考慮利用生物基代替TPO、(地毯、車(chē)內頂.門(mén)板內表面等)。豐田.臺、手套箱蓋子和儲氫油箱蓋子。函PC/ABS、PP 和碳纖維。菲斯克公 司將在豐田Prius (如纖維用于汽車(chē)(李馳宇編輯)Karma是第--代電動(dòng)汽車(chē)的拓展產(chǎn)地毯)中使用PLA材料，他們旨在到侖環(huán)烯烴共聚物在聚烯烴復合膜中的應用Add a Layer of COC to Boost Polyolefin Film Properties馬■鄭治明編譯g環(huán)烯烴共聚物(COC)是一種無(wú)定烯和降冰片烯在茂金屬催化劑的作模量在30萬(wàn)psi左右、有光澤形熱塑性塑料，可賦予應用于醫療、用下聚合而成。根據共聚單體比例的、硬表面的環(huán)烯烴共聚物可以用于消費品和工業(yè)品領(lǐng)域的聚烯烴復合包的不同，所得材料的玻璃化轉變溫滿(mǎn)足多種設計要求的聚烯烴薄膜，例裝膜更好的性能。如用作聚烯烴共擠度(Tg) 分布在33C到180C之間。如用于替代糖果包裝扭結膜的玻璃薄膜中的一個(gè)不連續層，環(huán)烯烴共聚作為一種無(wú)定形聚合物，環(huán)烯烴共.紙?？墒共牧汐@得剛性、死褶、透明物可以在不增加粘合層的情況下，增聚物沒(méi)有結晶熔融溫度，隨著(zhù)溫度性能和高光性能是共擠出、非取向薄加包裝袋、立袋和托盤(pán)等熱成型制品升高，在玻璃化溫度以上開(kāi)始軟化，膜最大的功能。的模量、耐熱性和熱穩定性能以及更逐漸變成流體。在組成為COC/LLDPE/COC好的阻隔性能。這類(lèi)無(wú)色透明的樹(shù)脂擁有很好的(20%/60%/20%)的扭結膜中，由于這些復合薄膜可以使用普通的流聚乙烯相容性。其相容性與LLDPE環(huán)烯烴共 聚物設置在薄膜外層，改善延膜和吹膜生產(chǎn)線(xiàn)，標準的聚烯烴加等高線(xiàn)性聚乙烯最佳，但是常與了環(huán)烯烴的模量，從而產(chǎn)生工字梁型工參數不費力氣地加工，再加工也比LDPE和HDPE一起使用。的硬挺效果。這種結構的材料具有優(yōu)較輕松。曾有報道介紹過(guò)在聚烯烴薄在環(huán)烯烴共聚物中加人10%異的死褶特點(diǎn)和可裁割性，其優(yōu)異的膜中加入環(huán)烯烴共聚物的優(yōu)點(diǎn)。因LLDPE，而不明顯影響大多數應用領(lǐng)光澤表面適用于印刷或金屬化處理。域的性能要求。Topas 9506F-04與雙向拉伸聚丙烯不同(另- -種玻璃此，本文重點(diǎn)將介紹不連續環(huán)烯烴共(Tg:68C)和Topas 8007F-400 (Tg:紙替代材料)，這種薄膜在專(zhuān)用于玻聚物層在多層結構中的應用。78C)是最常用于擠出薄膜并用于多璃紙扭結加工的設備.上具有異常優(yōu)異多用途薄膜級樹(shù)脂層結構的環(huán)烯烴共聚物牌號。玻璃化的加工性能。溫度較高的牌號常用于特殊產(chǎn)品，或早期的COC/LLDPE共混料文名為T(mén)opas的環(huán)烯烴共聚物是乙者用于提高薄膜的耐熱性能。章介紹了這種薄膜是如何提高模量/46 World Plastice ■2011 Vol29No.11剛性和熱成型均勻性。取得的成果是在此也順便介紹一- 下，環(huán)烯烴共模頭和螺旋式吹膜模頭即可。擠出機實(shí)現了用更薄的薄膜生產(chǎn)出更好的熱聚物還是其它非聚烯烴材料的良好共螺桿推薦轉速至少為50 rpm。如果成型產(chǎn)品。最近的研究表明使用環(huán)烯擠出組成材料。與PETG層相結合的為了滿(mǎn)足輸出量的要求必須使用較低烴共聚物的不連續層獲得所有相同的環(huán)烯烴共聚物層(需要粘合層)能加工速度，那么使用較密的過(guò)濾網(wǎng)板，產(chǎn)優(yōu)勢，甚至效率更高，例如含有15%出一種醫療及其它應用領(lǐng)城用的深拉生較高的擠出機出料壓力(>2000不連續層環(huán)烯烴共聚物的薄膜性能超型阻隔性托盤(pán)所需要的高透明薄膜。psi)來(lái)加強混合。過(guò)了含有20%環(huán)烯烴共聚物的單層共聚三氟氯乙烯(PCTFE)等其它高潮一般情況下，典型的擠出溫度設混薄膜。濕阻隔性薄膜在深拉型應用領(lǐng)域中表置根據環(huán)烯烴共聚物的玻璃化轉變溫在一個(gè)相當的價(jià)格基礎上，與同現不佳，而且鹵化聚合物需要特殊的度而定。最常見(jiàn)的情況是，設定在玻類(lèi)的EVA/離聚物共擠出薄膜相比，加工條件和環(huán)境條件。璃化溫度以上130C到150C之間。COC/LLDPE多層薄膜擁有更好的成環(huán)烯烴共聚物作為無(wú)定形聚合對于加料口設置進(jìn)料槽的擠出機進(jìn)行型能力、光學(xué)性能、韌性和耐穿刺性物，擁有固有的高收縮潛力和低收縮大量進(jìn)料(歐洲地區常用)，那么對于能。環(huán)烯烴共聚物/線(xiàn)性低密度聚乙力。優(yōu)異的光學(xué)性能、可定制的收縮擠出環(huán)烯烴共聚物等硬質(zhì)、高模量聚烯(COC/LLDPE)多層工程膜也是可起始溫度(據Tg而定)以及密度低合物就會(huì )面臨困難，因為進(jìn)料產(chǎn)生的媲美多種尼龍基的結構材料，更好的(增加單位面積產(chǎn)量和循環(huán)再利用)的細粉會(huì )產(chǎn)生類(lèi)似凝膠的不溶體。帶進(jìn)是它不需要粘合層。沒(méi)沒(méi)有了粘合層特點(diǎn)使其具備了在收縮套標、縱向收料槽的擠出機應該使用高溫進(jìn)料區和非烯烴樹(shù)脂，簡(jiǎn)化了生產(chǎn)物流，另縮標簽、通用型收縮膜等應用領(lǐng)域的(120C)，更適合使用專(zhuān)為進(jìn)料槽進(jìn)外由于環(huán)烯烴共聚物和聚乙烯之間的競爭優(yōu)勢。料特殊配置的牌號，如Topas相容性能，還實(shí)現了回收廢薄膜的再環(huán)烯烴共聚物作為表層能得到彎8007F-400.利用。其它流延和吹膜擠出參數與普通曲勁度高、外觀(guān)好的薄膜，而且在小環(huán)烯烴共聚物的不同之處在于它尺寸套簡(jiǎn)薄膜加工時(shí)仍然容易處理。聚乙烯的相似。在吹膜時(shí)，高環(huán)烯烴的潮濕阻隔性，它要比LDPE高4~另-一種方案是，環(huán)烯烴共聚物作為中共聚物含量獲得的更高剛性會(huì )造成無(wú)5倍。雖然最為混配組分，環(huán)烯烴共心層增加了表層聚合物(出 于低密度皺膜膜泡夾膜和鋪疊困難。通常，保聚物可以提高潮濕阻隔性能，但是當和成本考慮的選擇)相結合復合材料持薄膜夾膜段的較高溫度能改善這一環(huán)烯烴共聚物用作不連續層時(shí)，可獲的收縮性能。已經(jīng)有作橫向(TDO)薄情況。專(zhuān)用與處理剛性HDPE和尼得最佳的阻隔性能。環(huán)烯烴共聚物膜用的環(huán)烯烴共聚物基收縮膜產(chǎn)品，龍的設備一般會(huì )得到較好的結果，同還是許多其它極性溶劑的優(yōu)異阻隔它們可用于標簽、高性能收縮包裝和時(shí)還能得到具有較高環(huán)烯烴含量的剛材料，例如消毒洗手液和消毒海綿性薄膜。捆扎用雙軸取向薄膜。中的酒精。與LDPE相比，環(huán)烯烴Topas環(huán)烯烴共聚物屬于熱力學(xué)共聚物的酒精阻隔性能要高35倍。加工性能穩定的樹(shù)脂，可防止凝膠的形成，然這類(lèi)應用領(lǐng)域的通常做法是:在而也希望在排號切換和關(guān)機時(shí)清洗設LLDPE外層的共擠薄膜中夾有高環(huán)在市場(chǎng)上，環(huán)烯烴共聚物已經(jīng)被備中的環(huán)烯烴共聚物。常用的清洗料烯烴共聚物含量的共混材料，其中應用于不同流延和吹膜生產(chǎn)線(xiàn)的不連是由50%熔體流動(dòng)速率為1的也不包括粘結層。續擠出層。加工條件極其類(lèi)似其它聚LLDPE和50%標準型聚乙烯清洗料與LLDPE相比，環(huán)烯烴共聚物烯烴材料。每--個(gè)牌號的特殊建議加組成。.般還具有5~10倍的香味阻隔性工條件可參考Topas的網(wǎng)上站點(diǎn)。大多數TOPAS環(huán)烯烴共聚物能。雖然環(huán)烯烴共聚物的氧氣和二氧建議使用長(cháng)徑比至少為24: 1的牌號滿(mǎn)足各種主要的食品接觸法規化碳阻隔性能不高，但是它的性能讓擠 出機和低壓縮性螺桿設計。屏蔽式要求，也通過(guò)認證可用于醫療和制然明顯好過(guò)聚乙烯，可用于設計不同混合螺桿非常適用，馬多克(Mad-藥用途。圍的滲透性能，滿(mǎn)足新鮮產(chǎn)品包裝所需dock) 式混合段被證明效果更佳但是要的特定氣體阻隔性能。非必要條件。一般使用衣架式流延膜2011年29卷第11期■用外型舯47
