β沸石的合成

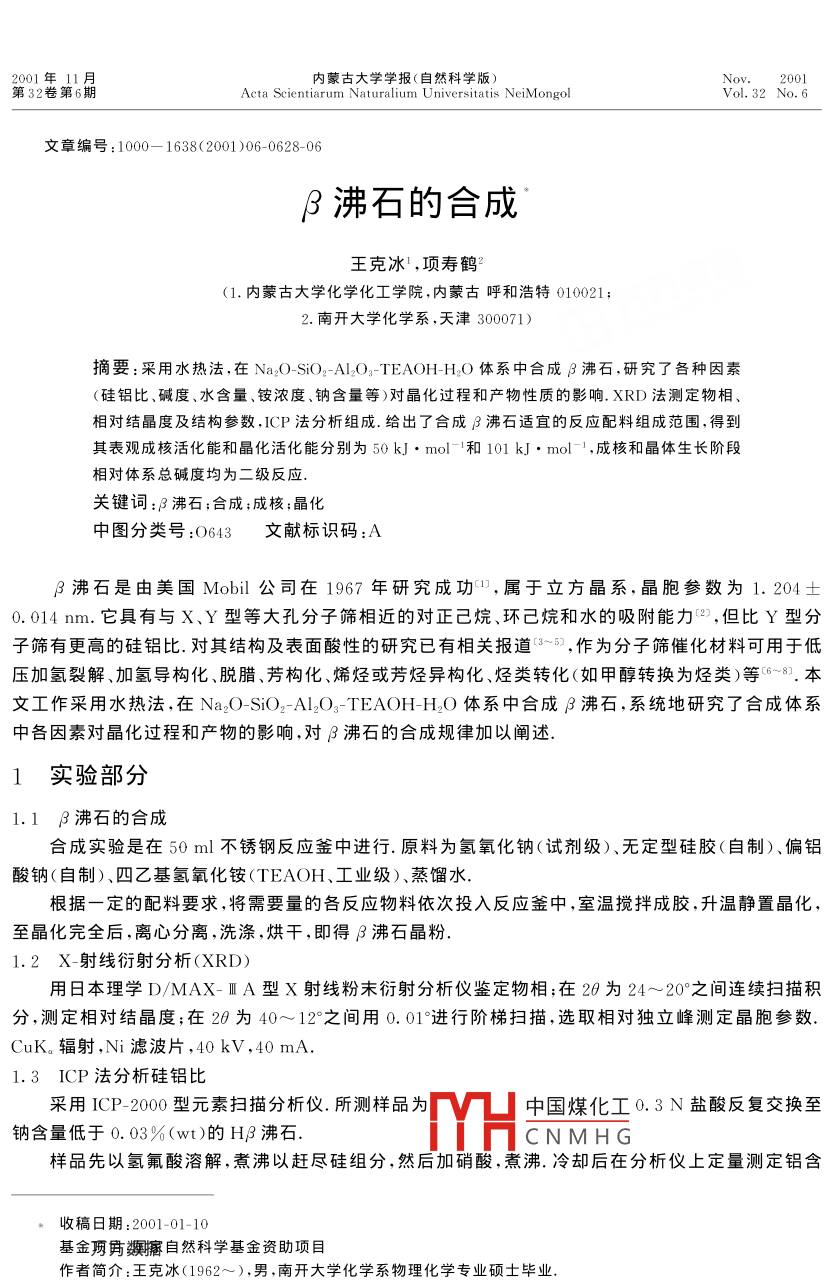

2001年11月內蒙古大學學報(自然科學版)Noy2001第32卷第6期A(yíng)cta Scientiarum Naturalium U niversitatis NeiMongolVol.32 No. 6文章編號:1000- 1638(2001 )06- 0628 -06β沸石的合成王克冰1 ,項壽鶴2(1.內蒙古大學化學化工學院,內蒙古呼和浩特010021;2.南開大學化學系,天津300071)摘要:采用水熱法,在Na2O-SiO2-Al2O-TEAOH-H2O體系中合成β沸石,研究了各種因素(硅鋁比、堿度、水含量.銨濃度、鈉含量等)對晶化過程和產物性質的影響.XRD法測定物相、相對結晶度及結構參數,ICP法分析組成.給出了合成β沸石適宜的反應配料組成范圍,得到其表觀成核活化能和晶化活化能分別為50kJ●mol-'和101kJ●mol-',成核和晶體生長階段相對體系總堿度均為二級反應.關鍵詞:p沸石;合成;成核;晶化中圖分類號:0643文獻標識碼:Aβ沸石是由美國Mobil 公司在1967年研究成功”),屬于立方晶系，晶胞參數為1. 204士0.014 nm.它具有與X、Y型等大孔分子篩相近的對正己烷、環己烷和水的吸附能力22 ,但比Y型分子篩有更高的硅鋁比.對其結構及表面酸性的研究已有相關報道^3~5),作為分子篩催化材料可用于低壓加氫裂解、加氫導構化、脫臘、芳構化、烯烴或芳烴異構化、烴類轉化(如甲醇轉換為烴類)等6~8].本文工作采用水熱法,在Na2O- SiO2-Al2O3-TEAOH-H2O體系中合成β沸石,系統地研究了合成體系中各因素對晶化過程和產物的影響,對β沸石的合成規律加以闡述.1實驗部分1.1β沸石的合成合成實驗是在50ml不銹鋼反應釜中進行.原料為氫氧化鈉(試劑級)、無定型硅膠(自制)、偏鋁酸鈉(自制)、四乙基氫氧化銨(TEAOH、I業級)、蒸餾水.根據一定的配料要求,將需要量的各反應物料依次投入反應釜中,室溫攪拌成膠,升溫靜置晶化，至晶化完全后,離心分離,洗滌,烘干,即得β沸石晶粉.1.2X-射線衍射分析(XRD)用日本理學D/MAX- IA型X射線粉末衍射分析儀鑒定物相;在20為24~20°之間連續掃描積分,測定相對結晶度;在20為40~12°之間用0.01進行階梯掃描，選取相對獨立峰測定晶胞參數.CuK。輻射,Ni濾波片,40 kV ,40 mA.1.3 ICP法分析硅鋁比采用ICP- 2000型元素掃描分析儀.所測樣品為中國煤化工0.3N鹽酸反復交換至鈉含量低于0. 03%(wt)的Hβ沸石.MHCNM HG樣品先以氫氟酸溶解,煮沸以趕盡硅組分,然后加硝酸,煮沸.冷卻后在分析儀上定量測定鋁含收稿日期:2001-01-10基金頂勇娛樁自然科學基金資助項目作者簡介:王克冰(1962~),男，南開大學化學系物理化學專業碩士畢業.第6期王克冰,項壽鶴β 沸石的合成629量,減量法求得硅含量,進而求得硅鋁比(SiO2/Al2O3).2結果與討論2.1 β 沸石的物相取晶化樣品作XRD分析,其XRD譜圖如圖1所示,根據文獻[1]數據可確定為β沸石.(圖1樣品合成配料摩爾比為:TEA+ /SiO2=0. 28,OH- /SiO2 =0.24,SiO2/Al2O3= 100,H2O/SiO2=14,晶化溫度為150 C ,晶化時間為14.5 h).2.2β沸石合成過程中的影響因素2.2.1 投料硅鋁比(SiO2/Al2O3)的影響 取投料硅鋁比分別為60、100和250,晶化溫度均為150C,其相應的晶化動力學曲線如圖2所示.1002色502. 1003. 60101520T8040晶化時間20/*圖2不同投料SiO2/Al2O,比β沸石的晶化動力學曲線圖1β沸石的XRD圖Fig.2 The curves of crystallization kinetics of zeotite βFig. 1 XRD pattern of zeolite βwith various SiO2/Al2O3 ratios in the gel由圖2可見,隨著投料硅鋁比的提高,誘導期和晶化期都縮短,硅鋁比主要影響誘導期,如投料硅鋁比分別為60和250時,它們的誘導期分別為12.5h和4.0h,晶化期分別為5.5h和2.8 h,高硅鋁比更有利于成核.不同投料硅鋁比與相應產物的性質列于表1.表1投料硅鋁比對產物硅鋁比和晶胞參數的影響Table 1 Influence of SiO2/ Al2O3 ratios on cell parameter投料SiO2/Al.O3比25602505004500產物物相β無定形產物SiO2/Al.O3比120165203248150晶胞參數ao(nm)1.2111.1981.1971.1951.1751.172.由表1可得,投料硅鋁比在25~4500范圍內,均可合成出β沸石.投料硅鋁比低時(25~100),物硅鋁比高于投料硅鋁比;投料硅鋁比高時(250~4500),產物硅鋁比低于投料硅鋁比,說明低硅鋁比投料時,硅的利用率高,而在高硅鋁比投料時,硅的禾中國煤化工∞，即合成體系中無鋁時,得不到β沸石,即純硅β沸石不能形成,這一點YHCNMHG純硅ZSM-5沸石有明顯不同C9);隨著產物硅鋁比的提高,晶胞參數ao逐漸減小,這是因為Si-O鍵和Al-O鍵的鍵長不同(Ys:o=0.161 nm,YA.o=0. 175 nm),硅鋁比提高,晶胞中鋁的相對量減少,即Al-O鍵減少,相應的Si-O鍵增加,導致晶胞發生收縮現象.在以天考竅愈成體系中各種因素對β沸石晶化過程的影響時,如無特別說明,均采用投料硅鋁比為100, 晶化溫度150 C,晶化時間14.5 h.630內蒙古大學學報(自然科學版)2001年2.2.2無機堿堿度(OH-/SiO2)的影響改變合成體系中NaOH的濃度,可以調整合成體系的堿度(OH- /SiO2),其對 β沸石晶化的影響見圖3.由圖3可見,當OH- /SiO2小于0.1時,隨著堿度提高,晶化速率明顯加快,這是由于提高堿度,增大了反應物料的溶解度,促進了晶化反應的進行;當OHT/SiO2比在0.1~0.3區間時,堿度的變化對β沸石相對結晶度無明顯影響;當OHT/SiO2比大于0.3時,開始出現ZSM-5雜晶,這時相對地結晶度下降.2.2.3 水含量(H2O/SiO2)的影響.水含量的改變對β沸石晶化的影響如圖4所示.1003504E 500nI 0.405OH/SIO2H0/SiOz圖3OHT/SiO2比對β沸石相對結晶度的影響圖4H2O/SiO2比對β沸石相對結晶度的影響Fig.3 The influence of OHT /SiO2 ratio on crystal- Fig.4 The influence of H2O/SiO2 ratio on crysalliza-lization of zeolite βtion of zeolite β由圖4可見，當H2O/SiO2比小于5時,隨著水含量增加，晶化速度加快,這是由于水作為活性物質,其含量的增加有利于合成體系中各種反應組分的混合移動及形成羥基化離子或水合離子,從而促進了反應的進行010.在H2O/SiO2比大于5時,隨著水含量的增加,晶化速度略有下降,這是由于水含量的增加,會(huì )降低體系的堿度,同時體系中各組分的濃度也降低,聚合反應速度減慢,因而晶化速度呈一定的下降趨勢.2.2.4 銨濃度(TEA+ /SiO2)的影響 銨濃度的變化對β沸石晶化過程的影響見圖5.由圖5可見,在TEA+/SiO2比小于0.2時,隨著銨濃度的提高,晶化速度明顯加快,這是因為銨作為模板分子會(huì )加速單體硅和鋁向聚合態的轉化,同時銨作為堿，能提高體系的堿度,加速晶化過程;當TEA+/SiO2比大于0.2時,β沸石的相對結晶度下降,類似的情況出現在以MTEAOH為模板分子合成另一種高硅大孔ZSM- 12沸石中,其原因有待進-步研究.合成β沸石體系中,TEA+ /SiO2比的變化范圍很小,說明模板分子在沸石晶體中的充填是定量的.2.2.5鈉含量(Na+/SiO2)的影響在合成體系中加入NaCl以改變鈉含量,而不影響無機堿堿度的變化,其對β沸石晶化過程的影響見圖6.由圖6可見,隨著Na+ /SiO2比的提高,β沸石的相對結晶度下降,這是由于Na+與模板分子TEA+同為帶正電子,Na+的存在會(huì )減弱模板分子T”戶^1中國煤化工二和晶體結構形成的促進作用，使晶化速度降低,XRD分析表明,過高的N:FYHCNMHG的穩定性,發生晶相向ZSM-5沸石的轉化.2.3β沸石的晶化相區固定合成體系中水的總體積為15ml,反應配料經800rpm攪拌10min,直接晶化,晶化溫度150C,晶化時間2的據在此條件下,根據實驗結果繪得β沸石生成的三元(SiO2-AI2O3OH)晶化相區圖(見圖7).這里SiO2和Al2O3為產物中的組成含量,OH-為無機堿(NaOH)和有機堿(TEAOH)的總第6期王克冰,項壽鶴β 沸石的合成631堿度,圖中陰影部分代表β沸石的生成相區.其對應的合成范圍為:投料SiO2/Al2O3比為20~4500、OH- /SiO2 比為0. 04~0.40,H2O/SiO2比為5~20,TEA+ /SiO2為0.02~0.40,晶化溫度140~ 160.C,晶化時間10~ 30 h.1003 50e 5000.10.2I 0.02 03TEA0H/SiO2Na /Si0圖5TEAOH/SiO,比對β沸石相對結晶度的影響圖6Na+/SiO;比對β沸石相對結晶度的影響Fig.5 The influence of TEAOH/SiO2 ratio on crys- Fig. 6 The influence of Na+ /SiO2 ratio on crystal-tallization of zeolite βlization of zeolite β2.4 β 沸石的晶化動力學2.4.1 表觀活化能 在投料硅鋁比為100,于不同溫度(140 C,150 C,160 C)下測定了晶化動力學曲線,如圖8所示.OHT002f350@501. 160CAD602.150C3.140C20SiQ24060 80A12038216 201 24晶化時間圖7 β 沸石三元(SiO2-A1.O3- OHT )晶化相區圖圖8不同溫度下 β沸石的晶化動力學曲線Fig. 7 The graph of crystallization phase zone of zeo- Fig. 8 The curves of crystallization kinetics of zeolitelite β in the system of three units SiO2-Al2O.-OH-β at different temparature由圖8可得,隨著晶化溫度的提高,誘導期和晶化期都縮短,溫度主要影響晶化期,如晶化溫度分別為140 C和160 C時,誘導期分別為12h和8 h,導華如個到為就兒積4.8h,高溫更有利于晶.中國煤化工體生長.CNMHG1D,,作成核速率、晶化速從圖8可以求得不同溫度下的成核速率(10,0為uw的,兒品i兒心+率與溫度的關系圖(見圖9).由圖9求得斜率為dln(1/0)/d( T )和dIn(V )/d(-),用Arrtheniuss方程dln(1/0)EndIn(V)__ Ecd(1/T)RD(1/T)632內蒙古大學學報(自然科學版)2001年計算出表觀成核活化能En和表觀晶化活化能Ec分別為50 kJ/mol和101 kJ/mol.由于En
