生物質氣化中焦油的轉化方法

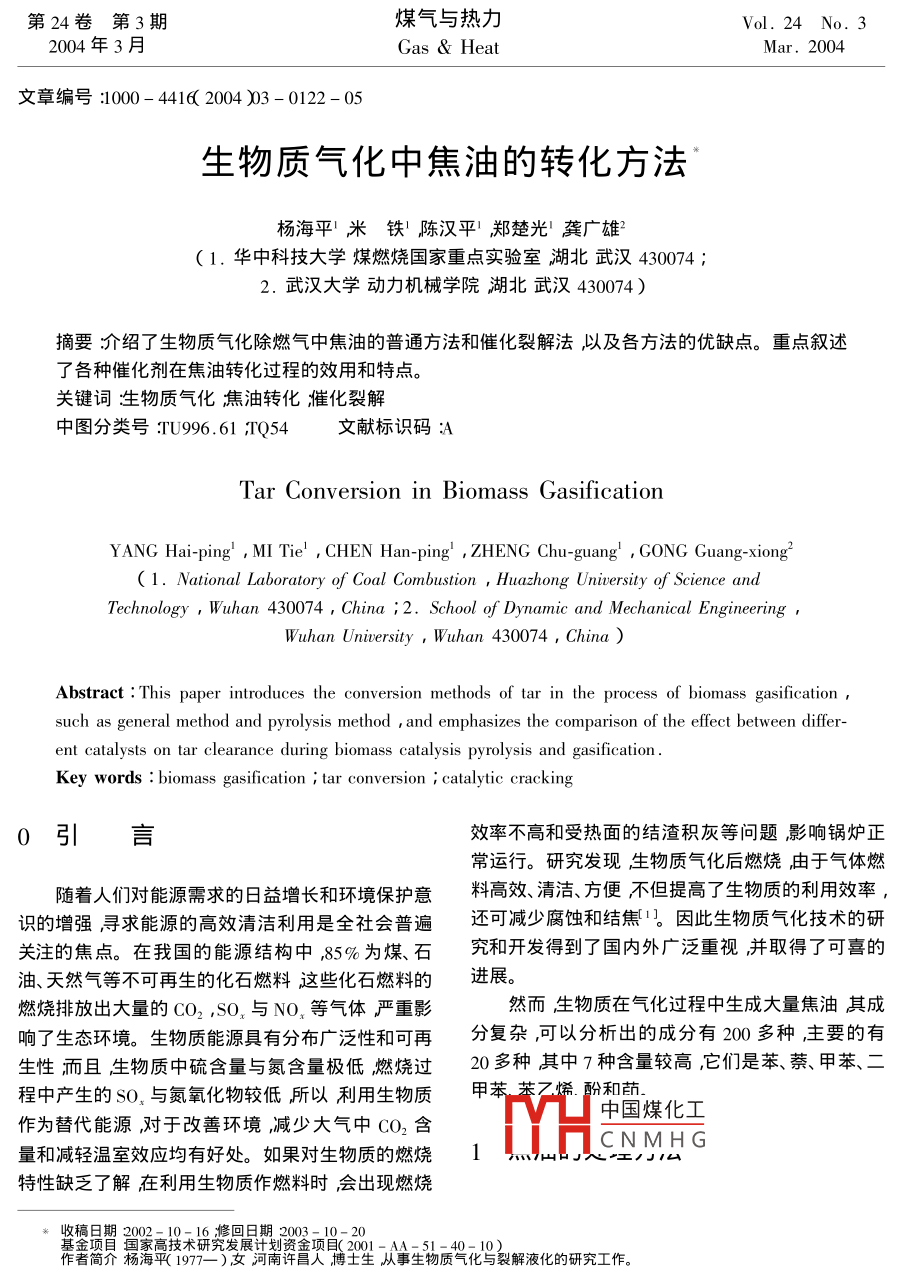

第24卷第3期煤氣與熱力Vol. 24 No. 32004年3月Gas heatMar.2004文章編號:1000-441((2004)3-0122-05生物質氣化中焦油的轉化方法楊海平米鐵陳漢平,鄭楚光龔廣雄1.華中科技大學煤燃燒國家重點實驗室湖北武漢430074武漢大學動力機械學院湖北武漢430074)摘要炌介紹了生物質氣化除燃氣中焦油的普通方法和催化裂解法以及各方法的優缺點。重點敘述了各種催化劑在焦油轉化過程的效用和特點。關鍵詞泩物質氣化焦油轉化淮化裂解中圖分類號貍U996.61mQ54文獻標識碼Tar Conversion in biomass gasificationYANG Hai-ping, MI Tie, ChEn Han-ping, ZHENG Chu-guang, GONG Guang-xiong(1. National Laboratory of Coal Combustion, Huazhong University of Science andTechnology, Wuhan 430074, China ; 2. School of Dynamic and Mechanical EngineeringWuhan University Wuhan 430074, ChinaAbstract: This paper introduces the conversion methods of tar in the process of biomass gasificationsuch as general method and pyrolysis meand emphasizes the comparison of the effect between different catalysts on tar clearance during bicatalysis pyrolysis and gasificationKey words: biomass gasification tar conversion i catalytic cracking0引言效率不高和受熱面的結渣積灰等問題影響鍋爐正常運行。研究發現生物質氣化后燃燒由于氣體燃隨著人們對能源需求的日益增長和環境保護意料高效、清潔、方便不但提高了生物質的利用效率識的增強尋求能源的高效清潔利用是全社會(huì )普遍還可減少腐蝕和結焦3因此生物質氣化技術的研關注的焦點。在我國的能源結構中85%為煤、石究和開發得到了國內外廣泛重視并取得了可喜的油天然氣等不可再生的化石燃料這些化石燃料的進展燃燒排放出大量的CO2,SO,與NO,等氣體嚴重影然而生物質在氣化過程中生成大量焦油其成響了生態環境。生物質能源具有分布廣泛性和可再分復雜,可以分析出的成分有200多種主要的有生性而且生物質中硫含量與氮含量極低燃燒過20多種其中7種含量較高:它們是苯、萘、甲苯、二程中產生的SO,與氮氧化物較低所以利用生物質甲苯茶乙和苗作為替代能源,對于改善環境減少大氣中CO2含中國煤化工CNMHG量和減輕溫室效應均有好處。如果對生物質的燃燒1日J心1特性缺乏了解在利用生物質作燃料時會(huì )出現燃燒*收稿日期高技術金項目(2001-AA-51-40-101977-)女昌人博土生生物質氣化與裂解液化的研究工作第3期楊海平等物質氣化中焦油的轉化方法123焦油的處理方法有普通方法和催化裂解法,普在生物質氣化過程中使用催化劑可提高生物質通法除焦油可分為濕法和干法兩種。的轉化效率10%。 Lindman3發現在用空氣氣化時,濕法去除焦油是生物質氣化燃氣凈化技術中最用催化劑與不用催化劑相比氧耗量較少碳轉化率為普通的方法。它包括水洗法和水濾法水洗法又高。用于生物質轉化的催化劑根據在氣化過程中催分為噴淋法和吹泡法。濕法凈化系統一般采用多級化反應器相對于氣化器的位置可以分為兩類。一類濕法聯合除焦油系統成本較低操作簡單生物質是在生物質氣化之前直接與生物質混合(濕噴或干氣化技術初期的凈化系統一般均采用這種方式。但混)這類催化劑在和氣化器相同的工況下運行這種方式有以下缺點①含焦油的廢水的排出易造般是一些較便宜的、不可再生的工業廢料。另一類成二次環境污染;②大量焦油不能利用造成能源催化劑被置于氣化器下游的二級反應器是一種獨損失;③實際凈化效果不太好。立的氣化器可在不同于氣化工況的條件下運行干法凈化是為避免濕法凈化帶來的水污染問現在國內外已研究的用于生物質氣化焦油轉化題采用過濾技術凈化燃氣的方法。過濾法除焦油的催化劑有白云石、堿金屬和其他金屬基催化劑和是將吸附性強的材料如活性炭等)在容器中當鎳基催化劑。燃氣穿過吸附材料或者穿過裝有濾紙或陶瓷芯的白云石類催化劑過濾器時把其中的焦油過濾出來?？筛鶕镔|(zhì)白云石(MgCO;CaCO3在用于生物質氣化時燃氣中所含雜質較多的特點采用多級過濾的凈化因其脫除焦油的高效性和便宜易得性而得到廣泛應方法在實際過程中,由于其凈化效果不好焦油沉用它可以與生物質在氣化前直接混和也可置于下積嚴重且粘附焦油的濾料難以處理幾乎沒有單獨游反應器中作保護床。白云石通常含質量分數為使用的多與其他凈化裝置聯合使用裂解法除焦油是在很高溫度1000~1200℃)30%的CaO、21%的MgO和45%的CO2同時也含下進行生物質氣化能把焦油分解成小分子氣體少量的SiO2Fe2O3和Al2O在溫度高于1100℃時能得到高的轉化效率但在0mio等4在二級催化反應器上研究了4種來裂解過程中易產生煙灰。若在氣化過程加入裂解催自Note, Chilches,Maag和sevl)白云石對木質化劑在750-900℃溫度下就能將絕大部分焦油生物質進行氧/水蒸氣催化氣化,它們的不同點在于裂解焦油裂解后的產物與燃氣成分相似。催化裂Fe2O3的含量后兩種的Fe2O3含量低于前兩種。在解法減少了燃氣中焦油的含量是目前最有效最先不同水蒸氣碳比和在805~875℃不同溫度水平等進的方法在大、中型氣化爐中逐漸被采用。條件下使用這幾種催化劑,焦油的轉化率最高為Norte(95%)最低為Sev(77%)催化劑活性順序2催化裂解法除焦油從強到弱為: Norte, Chilches, Malaga, Sevilla,然而前兩種催化劑的表面積卻較小活性高可能是因其從20世紀80年代起生物質氣化過程中加入Fe2O3含量較高和孔徑較大的原因。有研究表明,催化劑而得到無焦油燃氣在國外已引起廣泛關隨著孔徑的增大或Fe2O3含量的增加白云石做催注2。催化劑須具備催化性能強、可抵抗固定碳的化劑去除焦油的活性增加20%5。催化劑的使用腐蝕和燒結并且便宜易再生等條件使燃氣產量提高10%~20%在焦油轉化過程中催化劑不僅起凈化作用還Aznar等5也對Maga白云石對氧氣/水蒸氣轉起到調整燃氣成分的作用。當燃氣從氣化爐出來經化焦油的催化作用進行了研究發現燃氣中H,的體過催化劑時焦油中的碳氫化合物便在催化劑表面積中國煤化工體積分數減少了7%,與水蒸氣或二氧化碳反應生成一氧化碳和氫氣這主CNMH(高水分和高溫影響的反應過程為結果。并指出在不同氣化條件下燃氣中CO2的體CmH。+mH2O、mCO+(積分數稍有變倀-2%~6%)因水蒸氣轉換反應,CH4和水蒸氣的體積分數分別減少0.2%~0.8%CmH m CO,F2mco +5 H2和3%~8%當氣體總量增加0.15~0.4m3時燃124煤氣與熱力2004年氣熱值提高10%~21%在840℃時焦油轉化率量這些問題影響了堿金屬催化劑技術的進一步發最高,為96%。 Ekstrom等6發現在水蒸氣轉化祭展。 Mudge等研究了用堿金屬碳酸鹽和天然礦件下用 Malaga白云石作催化劑時,焦油轉化率在物質與木屑干混或濕拌的水蒸氣轉化他們研究了700~800℃就能達到100%在較低溫度下CH4和4種不同催化劑的催化作用和不同濃度的催化劑在C2烴有明顯增加并且發現煅燒后白云石催化性比550℃650℃750℃的催化活性。發現它們的催煅燒前提高了10倍?；钚皂樞驈膹姷饺鯙?K2CO3,Na2CO3,Na3HDelgado等對Note白云石與CaO和MgO對(CO3)2H2ONa2B1O;10H2O催化劑經濕嘖與木生物質焦油轉化的催化作用進行了對比研究了溫屑混合相對于干混來說很少有甚至沒有碳顆粒在度、接觸時間與催化劑的粒徑對焦油轉化率的影響,催化劑表面沉積因為濕噴減少了顆粒團聚。發現隨著催化劑床溫的升高轉化率增加當床溫升K2CO3做催化劑時可能會(huì )引起顆粒團聚通過到840℃時轉化完全并且床溫越高產氣量越大增加氣化器內的流化強度可有效避免團聚岀現。催催化劑與焦油的接觸時間越長焦油轉化率越高接化劑和進料預混可能會(huì )增加碳的沉積而引起催化劑觸時間增加會(huì )產生更多的H和CO2增加顆粒尺失效燃氣中出現焦油是催化劑失效的表現寸也有同樣的效果。他還研究了煅燒對3種催化劑對于含有K2CO3和Na2CO3的鋁土礦作為二級活性的影響發現煅燒后它們的活性從強到弱為掃催化劑也已有研究,作二級催化劑時燃氣產量比云石菱鎂礦,方解石。 vassilators等8研究發現隨直接干混少并且CH量較高。值得注意的是堿金著白云石溫度的升高,氣體的產量增大產氣中的H2與CO2增加焦油量減少屬碳酸鹽做催化劑,它的活性在運行時間超過30hAlden等6對白云石對生物質燃氣中焦油的二后逐漸增大到一穩定狀態運行催化性能仍很好氧化碳轉化進行了研究發現白云石溫度在800℃并且催化劑上無碳顆粒沉積。時焦油的減少率僅為70%到900℃時達到80%Encinar等12研究了在不同試驗條件下葡萄皮85%如果壓力升到1MPa,焦油量會(huì )更少。然而和橄欖皮的氣化情況,分析了各種催化劑及其濃度增加壓力的同時也增大了CO,的分壓導致催化劑對氣化的影響。碳酸化。在較高壓力下催化劑的效果受燃氣成分用與不用催化劑僅當反應時間大于120s時的影響比受溫度的影響大壓力越大催化劑與氣體氣化反應的活化能才有明顯差別催化劑對活化能接觸的時間越長焦油的轉化率越大較小的反應不起作用樹皮氣化時用K2CO3做催化taralas對經煅燒的云石(CaCO3Mg0作催劑的反應活化能為125.5 kJ/mol不用催化劑為化劑的環已烷的蒸氣轉換進行了研究指出催化劑12764Jol相差無幾.在木質材料氣化時用應使反應發生所需的能量減少,即使轉化反應的活K2CO3時氣化活化能為178.6kJ/mol而不用催化劑化能減小反應的活化能減小得越多催化劑的催化時為258.1kJ/mo4.催化劑效果的不同是因為生作用越強物質的種類與它的內在礦物質的不同木質材料中催化轉化過程中隨著催化劑使用時間的延長,內在礦物質含量較高催化劑的催化活性不斷減弱在流化床中尤為明顯。2.3鎳基催化劑對此問題可補充新的催化劑替代活性已減弱的原在生物質氣化熱煤氣凈化領域最有意義的研究催化劑。催化劑的活性減弱主要是由于催化劑上積為關于鎳基催化劑的研究很多學者、專家研究了用碳增加水蒸氣量可避免碳的沉積進而保持催化劑白云石或堿金屬做催化劑來消除焦油用鎳調整燃的活性對催化料床加二次風也可起到相同的作用氣成中國煤化工油)的燃氣凈化系統rar4°發現經石灰石和白云石煅燒得到的堿性氧在用HCNMH的Ⅷ系金屬催化劑中化物也可減少碳顆粒在催化劑表面的沉積。鎳在工業上得到最廣泛應用。在對于碳氫化合物和2.2堿金屬和其他金屬基催化劑甲烷的轉化催化劑的研究中鎳被認為是商業可行堿金屬催化劑經常與生物質干混或濕噴但它的。當催化劑的溫度高于740℃時在氣化器出口很難再生和得到高效利用并且增加了氣化后的灰的氣體中H2和CO增加,碳氫化合物和甲烷量減第3期楊海平等物質氣化中焦油的轉化方法125少。在較低溫度時動力學反應有利于甲烷的形成,屬的鎳作催化劑的生物質水合過程這種商業水合因此若氣體要求以甲烷為主要成分時,可以通過調過程采用含MoO3和NiO的鋁酸催化劑用濕拌節溫度來優化氣化反應。隨著運行時間的延長燃摻入一定的KNO3 KOH NaOH或LOH然后在450氣中的碳顆粒會(huì )沉積在催化劑表面影響催化劑的℃下煅燒4h。當摻入的KNO3的質量濃度較低時活性減短催化劑的壽命因此在氣體經過N催化對中和表面酸性無作用但濃度過高又會(huì )引起催化劑前減少焦油量是保持催化劑活性的可行方法很劑中毒。 KOH Naoh和LiOH的摻入減小了催化劑多研究者提出了用白云石在鎳基催化劑前作保表面的酸性但對焦沉積作用影響很小而當這些摻護床來保持鎳基催化劑的催化性能。催化劑的活性入物的質量濃度較高時易引起催化劑中毒。減弱主要是因為碳顆粒的污染和鎳顆粒的熱燒結。Bangala等8對萘在摻有 Mgo tio2或La2O3的催化劑的催化效果主要與催化溫度、接觸時間、催化劑顆粒大小和燃氣成分有關。溫度越高碳的轉換Ni/Al2O3催化劑作用下進行水蒸氣轉化進行了研效率越高只要催化劑保持活性就無焦油產生。究。催化劑載體在制備時摻入一定量的MgO,Baker等的研究發現在較低溫度(550~560AlO3TiO2或Ia2O3然后在800℃溫度下煅燒然℃燃氣中含較多的甲烷在較高溫度(740~760后N鹽和助催化劑濕噴到生物質中發現起初焦油℃時燃氣比較接近合成氣并發現在740℃以上的轉化率和氣體的產量隨鎳的質量濃度增大而增所研究的幾種催化劑對清除烴和甲烷都很有效。鎳大剄鎳質量濃度為某一值時達到最大值然后隨質催化劑的加料方式有流化床氣化器(直接與生物質量濃度增大又開始減小這是由于高質量濃度下金混合)二級反應器固定床、流化床)最初催化劑屬的彌散作用引起的。對煅燒溫度對氣化的影響也的活性都很高排出氣體包括H2CO,CO2和少量進行了研究萘的轉化率和氣體的產量隨煅燒溫度CH4。若催化劑直接加到生物質料中就易因碳顆的升高而減小這是因為催化劑在較低溫下煅燒時粒污染而失效。在二級固定床上催化劑在最初階它的穩定性較差。對于載體的作用也以MgO的不段活性有所減小但到15~20h活性達到穩定,并同摻入量為例進行了研究隨著鎳含量的增加萘的且在50h內活性無明顯減小轉化率和氣體產量減小而焦的沉積增加2Simel等0在900℃20MPa的條件下研究了甲苯在鎳鋁酸鹽催化劑作用下的水蒸氣轉化發現3結論甲苯的轉化率很高并且氣體成分接近平衡但是由于碳顆粒的沉積,導致催化劑很快失去活性。(1)為減少生物質氣化過程產物中的焦油采cia等研究了用合成沉淀鎳鋁酸鹽(摩爾比為1:用白云石催化劑可增加燃氣產量,減少液體產量。2)作催化劑在650℃、常壓狀況下清除木屑熱解氣白云石做催化劑時焦油與二氧化碳的反應速率高中的焦油發現還原2h比1h可得到較高的轉化于其與水蒸氣的反應速率。白云石對于甲烷的轉化率、氣體產量和較高的HCO比。催化劑在制備時無催化作用不適于作制作合成氣的催化劑主要用的煅燒溫度顯著影響了焦油的轉化率,煅燒溫度越作輕烴轉化前重烴轉化的保護床低焦油的轉化率越高氣體的產量越大。(2)堿金屬催化劑用于生物質氣化時,可明顯Δ rauzo等4在研究了鎳催化時加入鎳鋁酸中減少燃氣中的焦油和甲烷。堿金屬催化劑的再生比定的鎂和鉀,由于鎂加入量的不同而產生較困難可用返料灰作催化劑。在流化床氣化器中NiMgalo1和 NiMgAlo3兩種催化劑鎂的加入增堿金屬化合物直接與生物質混合易引起顆粒團聚,強了催化劑的物理強度和抗磨損性。部分鎳被鎂替可作中國煤化工代增加了產物的強度,卻減少了14%氣體產量增CNMH吻勿質氣化時在減少焦加了焦的產量。H2與CO量隨鎳含量的減少而有油和調整氣體成分方面是高效和經濟可行的。在所減少鎂的加入改變了鎳催化劑的結構和孔大小780℃的流化床中催化性能最好使用壽命最長;分布未加鎂的催化劑的大孔較多鎂的加入阻止了在600℃運行時可生成富甲烷氣。碳的沉積和鎳顆鎳的還原。 Richardson和Gra岍研究了用拌有堿金粒的增長都會(huì )導致它的催化性能減弱這可用白云126煤氣與熱力2004年石作保護床來防止也可以加入金屬鑭等物質來減[9] Taralas G Vassilatos, Delgado J,etal. Thermal and少碳顆粒沉積。atalytic cracking of n- Heptane in the presence of CaoMgO and calcined dolomites J ] Can, J. Chem. Eng參考文獻10] Mudge L K, Baker E G, Mitchell DH, et al. Catalytic[1] Blander M. Biomass gasification as a mean for avoidinfouling and corrosion during combustion[ J]. Journal ofproduction[ J ]. Journal of Solar Energy EngineerinMolecular Liquids, 1999(83 ): 323-32819850X1)88-92[2 Aznar M P, Jose C, Jesus D,et al. Improved steam gas- [ 11] Baker-Eddie G, Mudge-Lyle K, Brown-Michael Dification of lignocellulosic residues in a fluidized bed withSteam gasification of biomass with nickel secondary catcommercial steam reforming catalysts [ J ]. Industrial andEngineering Chemistry Research 1993 321):1-10search ,98726(7):1335-1339[3] Lindman N Rensfelt E Waldheim L et al. New syntheL 12 J Enciner J M, Beltran F J, Ramiro A. Pyrolysis/gasificasis gas process for biomass and peal A ]. Symposium Pa-tion of agricultural residues by carbon dioxide in the prpers-Energy form Biomass and Waste[ C ] Chicago isesence of different additives :influence of variables[J]Fuel Process Tech. 1998(55)219-233n.],981.571-611[4] Corella J, Orio A, Narvez I. F fectiveness factor for a [13 Garcia L, Salvador M L, Arauzo J, et al. Influence ofI steamtalyst and for a calcinecatalyst weight/biomass flow rateratio on gas productiondolomits used downstream from biomass gasifier A ] VTTin the catalytic pyrolysis of pine sawdust at low temperaSymposium 163[ C ]. Espoo( Finland ) s, n. ),1996tures[J ]. Industrial and Engineering Chemistry Re185—191search9983K10)3812-3819[5] Perez P, Aznar P M, Caballero M A, et al. Hot gas14 Arauzo J, Radlein D, Piskorz J, et al. Catalytic pyro-gasification of biomass, evaluation of modified Nickeldownstream a biomass fluidized bed gasificatalysts[J J. Industrial and Engineering Chemistry Restea-oxygen mixtures J ] Energy and Fuels, 1997,1earch99736(1)為7-75(6):1194-120315] Gebhard-Steven C, Dingneng W, Overend-Ralph P,et6] Alden H, Espenas B G, Rensfelt E. Conversion of tar inIl. Catalytic conditioning of synthesis gas produced bypyrolysis gas from wood using a fixed dolomitebed[ A ] Inbiomass gasification[J ]. Biomass and Bioenergy 1994Research in thermochemical biomass Conversion, elsevi(7)307-313er Applied Science[ c ].(s1.): s.n. ),1988.987-[ 16] Simell P A, Hepola JO, Krause A, et al. Effects of1001gasification gas components on tar and ammonia decom[7] Delgado J, Aznar M P, Corella J, et al. Biomass gasifi-position over hot gas cleanup catalysts[ J ]. Fuel 1997(76)1117—1127enessMgO and Ca0-Mg0 for hot raw gas cleaning J ] Indt[17 Sutton D, Kelleher B, Julian R HR. Review of litera-trial and Engineering Chemistry Research, 1997, 36(5ture on catalystsass gasification[ J ]. Fuel Pr1535-1543cessing Technology 2001 (73): 155--17[8] Vassilatos V, Taralas G, Sjostrom K, et al. Catalytic 18] Bangala-Denis N, Abatzogolou N, Esteban CSteamcracking of tar in biomass pyrolysis gas in the presence offorming of naphthalene on Ni-Cr/Al2O3 catalysts dopedalcined dolomite[J ]. Can. J. Chem. Eng., 1992,70ith MgO, TiO, and La,O[J]. AICHE, 1998 44(4)中國煤化工CNMHG
