氣化爐優化設計

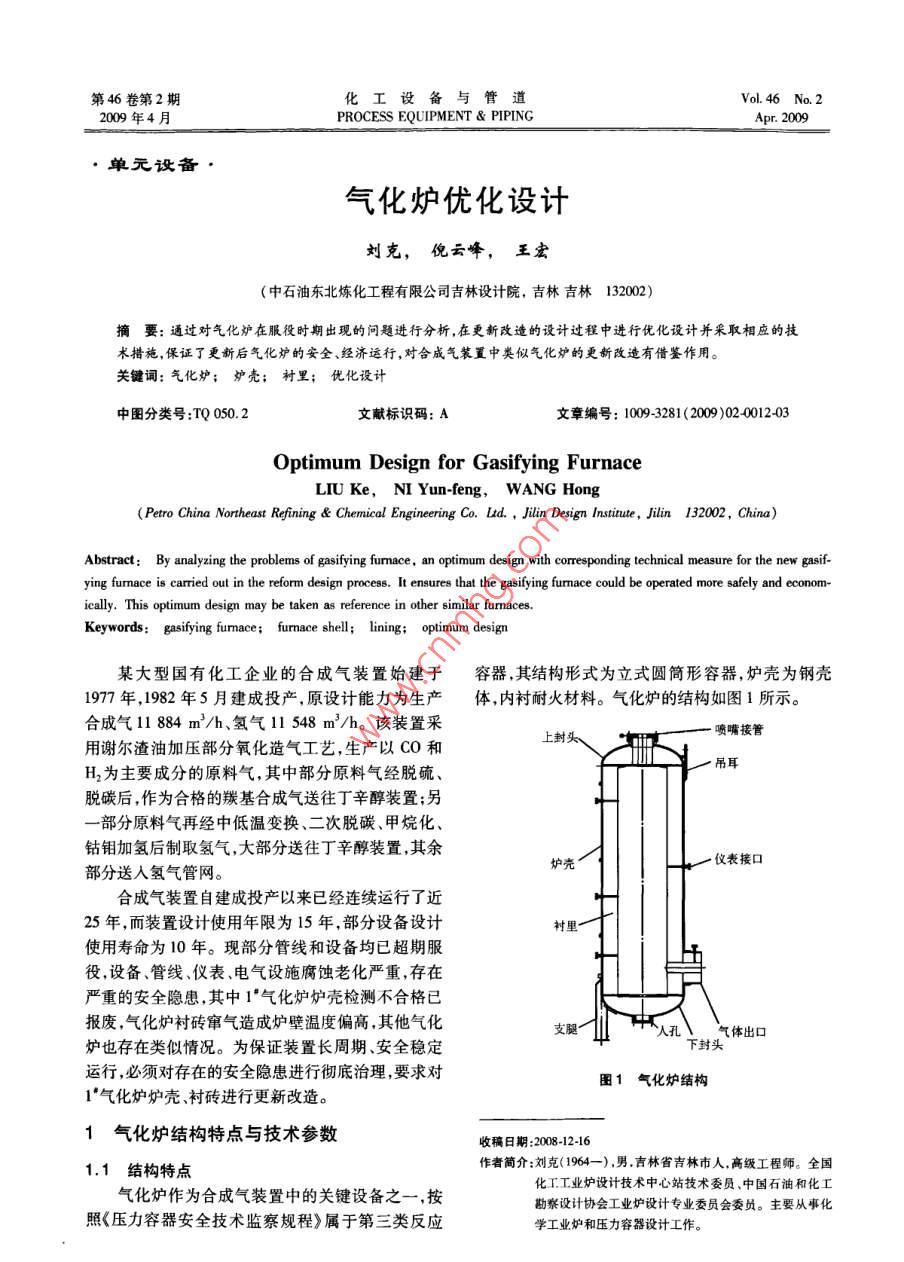

第46卷第2期化工設備與管道Vol.46 No.22009 年4月PROCESS EQUIPMENT & PIPINGApr. 2009●單元設備●氣化爐優化設計劉克，倪云峰，王宏(中石油東北煉化工程有限公司吉林設計院，吉林吉林132002)摘要:通過對氣化爐在服役時期出現的問題進行分析,在更新改造的設計過程中進行優化設計并采取相應的技術措施,保證了更新后氣化爐的安全、經濟運行,對合成氣裝置中類似氣化爐的更新改造有借鑒作用。關鍵詞:氣化爐;爐殼;襯里; 優化設計中圖分類號:TQ 050.2文獻標識碼: A文章編號: 1009-3281(2009 )020012-03Optimum Design for Gasifying FurnaceLIU Ke，NI Yun-feng，WANG Hong(Petro China Norheast Refining & Chenmical Engineering Co. Ld. , Jilin Deign Instiue, Jilin 132002 , China)Abstract: By analyzing the problems of gasifying fumace, an optimum design with corresponding technical measure for the new gasif-ying fumace is carried out in the reform design process. It ensures that the gasifying furnace could be operated more safely and econom-ically. This optimum design may be taken as reference in other similar fumaces.Keywords: gasifying fumace ; furmace shell; lining; optimum design某大型國有化工企業的合成氣裝置始建于容器,其結構形式為立式圓簡形容器,爐殼為鋼殼1977年,1982年5月建成投產，原設計能力為生產體, 內襯耐火材料。氣化爐的結構如圖1所示。合成氣11 884 m/h、氫氣11 548 m'/h。該裝置采.噴嘴接管上封頭、用謝爾渣油加壓部分氧化造氣工藝，生產以CO和吊耳H2為主要成分的原料氣,其中部分原料氣經脫硫、脫碳后,作為合格的羰基合成氣送往丁辛醇裝置;另- -部分原料氣再經中低溫變換、二次脫碳、甲烷化、鈷鉬加氫后制取氫氣,大部分送往丁辛醇裝置,其余爐殼'. 儀表接口部分送人氫氣管網。合成氣裝置自建成投產以來已經連續運行了近25年,而裝置設計使用年限為15年，部分設備設計襯里一使用壽命為10年?，F部分管線和設備均已超期服役,設備、管線、儀表.電氣設施腐蝕老化嚴重,存在嚴重的安全隱患,其中1"氣化爐爐殼檢測不合格已報廢,氣化爐襯磚竄氣造成爐壁溫度偏高,其他氣化支腿~ 11人孔.氣體出口爐也存在類似情況。為保證裝置長周期安全穩定封頭運行,必須對存在的安全隱患進行徹底治理,要求對圖1 氣化爐結構1'氣化爐爐殼、襯磚進行更新改造。1氣化爐結構特點與技術參數收稿日期2008-12-16作者簡介:劉克(1964- -) .男吉林省吉林市人,高級工程師。全國1.1結構特點化工工業爐設計技術中心站技術委員中國石油和化工氣化爐作為合成氣裝置中的關鍵設備之一,按勘察設計協會(huì )工業爐設計專業委員會(huì )委員。主要從事化照《壓力容器安全技術監察規程》屬于第三類反應學工業爐和壓力容器設計工作。2009年4月.劉克,等.氣化爐優化設計●13.1.2 技術參數程中易出現爐磚伸縮量過大導致熱電偶受剪切斷裂。氣化爐技術參數見表1。2.4連接管路內的耐火襯里損壞表1 1"氣化爐技術特性由于氣化爐與廢熱鍋爐均是立式布置的，當裝項目參數置正常運行時,襯里均向上膨脹,而連接氣化爐與廢容器類別第三類熱鍋爐的管道是水平布置的,其襯里與氣化爐與廢工作介質合成氣介質特性易燃易爆熱鍋爐村里相貫連接。當裝置正常運行時,水平連殼體材料I5MnVR內襯耐火磚接的管路內的耐火村里沿水平方向膨脹。在連接點工作壓力(G)/MPa3.3處,就存在膨脹方向的不-致性,特別是在開車與停設計壓力(G)/MPa3.63車過程中以及負荷變化而引起溫度的不斷變化時,工作溫度/C爐內:1350 - 1400;妒殼;150設計溫度/C爐內: 1450:爐克:200在經過多次熱震后,易造成該處襯里損壞。2存在的問題及分析3氣化爐的優化 設計2.1爐殼焊縫裂紋3.1爐殼體材料的優選1氣化爐爐殼材質為15MnVR,多年運行后該1°氣化爐原爐殼材質為15MnVR,在現行壓力爐爐殼經超聲波和射線無損檢測,發現超標缺陷多容器用鋼板標準中已被廢止。因此，首先面臨的是處,缺陷產生的原因主要和當時制造廠焊接工藝、方重新選擇氣化爐爐殼材質。為此專門考察了類似的法等有關，已無返修價值;其使用年限已超過設計壽合成氣裝置,該裝置氣化爐是從國外引進的,其爐殼命15年,屬于超期服役;為了確保安全生產,對爐殼材質為SA387 Grl1 CL2(1. 25Cr-0. 5Mo)材料。該和襯里實施全面更新，勢在必行。氣化爐爐體工作溫度在204 ~316 C之間。由于合2.2壁溫超標成氣含有H,根據納爾遜曲線,選用鉻鉬鋼是安全、在氣化爐使用過程中，由于生產負荷.工藝操作合適的;而對于1"氣化爐的爐殼，根據納爾遜曲線，及超期服役等原因,1"氣化爐內襯造成竄氣、局部沖由于設計溫度未超過260 C ,選擇碳鋼不會(huì )產生氫刷、個別部位耐火磚脫落,常導致?tīng)t壁溫度超過230腐蝕;再從表2化學成分、表3力學性能和工藝性C。為了保證生產負荷需要,長期采用氮氣吹掃降能、表4高溫力學性能以及制造、經濟性、安全性等溫法,人為對超溫部位進行連續強制降溫。各方面綜合考慮,由于鉻鉬鋼15CrMoR焊接性能較2.3 熱電偶剪斷差,焊后必須進行整體熱處理,且材料價格也比較氣化爐襯里受熱膨脹。由于1"氣化爐高徑比較高,Q345R材料綜合性能指標好，所以選擇Q345R大,屬高瘦形,因此縱向總膨脹量較大，在開停爐的過材料作為1"氣化爐的爐殼更為合適。表2化學成分化學成分(質量分數)/%cSiCMoPs其他15MnVR≤0.180.20-0.55 1.20-1.600.04~0. 12≤0.035≤0.030Q345R≤0.20≤0.55 1.20- 1.60≤0.025≤0.015≥0.02015CrMoR0.12-0.18 0.15-0.40 0.40-0.70 0.80-1.20 0.45 -0.60≤0. 025≤0.010表3力學性能和工藝性能拉伸試驗沖擊試驗彎曲試驗鋼板厚牌號交貨狀態.度/mm抗拉強度R_/屈服強度Ra/伸 長率A/溫度/C V 型沖擊功Agv/J180°(N●mm-2)(N. mm~3)15MnVR熱軋控軋或正火>36 ~60490-625≥350≥1920≥31d=3a>36 -60490-620≥315≥210≥3415CrMoR正火加回火>6-60 ;450 ~590≥295≥I9(下轉第22頁)●22●化工設備與管道第46卷第2期質量高,從而能生產出優質高產的成品對硝。等不必要的工作,穩定了生產,減輕了勞動強度,降(2)由于翅片結晶器換熱面積較大,縮短了操低了生產成本。作臺時,提高了勞動生產率。(5)新設備只采用熱水循環降、升溫,所需循環(3)原有生產運行的臥式列管式結晶器化料的流量小，噸產品用泵電機功率小，能耗低。傳媒介質是低壓蒸汽,而翅片結晶器是用熱水進行(6)此新型結晶器的使用比手動操作列管臥式化料的。工藝的改進體現的優越性主要有以下結晶器在水耗、電耗、汽耗方面大大降低,結晶得率幾點:提高1倍多。①減少了蒸汽消耗。②減少了設備的維修。由于臥式結晶器用蒸4結束語汽進行化料，易造成汽、液在設備內“打架" ,長期運此新型結晶器的使用，為該公司結晶裝置擴大行易造成結晶器的局部損壞;而箱式結晶器不存在了產能，提高了產品質量,減少了項目建設用地,降臥式結晶器的化料工藝弊端,從而保證了設備能夠低了產品制造生產成本,同時在我國有機中間體生長期處于良好的運行狀態。產領域采用高性能、大型化設備有了成功的嘗試，提(4)不僅結晶的進、出料采用全自動操控,而且高了我國有機中間體生產技術、設備與綜合制造成增加了配水及化料過程的自控，在化料生產過程中，本的國際市 場競爭能力。操作工不需經常做開停循環水泵,開、關水汽閥門(上接第13頁)，表4高溫力學性能試驗溫度/C牌號厚度/mm200250300s040045500屈服強度Ry或Rmz/(N●mm-2)15MnVR>36~60≥280≥265≥245≥225≥210≥I95Q345R>36 -60≥240≥220≥200≥185≥175≥16515CrMoR>20-60≥189≥179≥1743.2氣化爐襯里 優化設計理;在爐殼內壁噴涂耐高溫防腐隔熱涂料,以減少對該氣化爐原有爐襯工作面剛玉磚較厚,使得隔爐殼的腐蝕。熱層的厚度相對較薄，是該爐壁超溫的主要原因。.3.4 氣化爐與廢鍋連接部位結構優化設計因此，應適當減少工作面剛玉磚的厚度,相應增加隔將原結構由圓柱相貫改為平面結構。其兩襯里熱層襯里的厚度,并選用耐高溫隔熱材料。節點在熱膨脹過程中不會(huì )影響結構效果。施工過程中,采取有效措施提高爐襯的密封,減少高溫對爐壁的輻射,達到降低爐壁溫度的目的,控制爐壁溫度在150 C以?xún)?。氣化爐是合成氣裝置中的關鍵設備之一- ,其安3.3防止熱電偶 剪斷的優化設計全性和可靠性直接關系到裝置能否安全、穩定.長周在耐火襯里設計上,應增設托磚板,以解決襯里期、滿負荷運行。目前國內有多套合成氣裝置處于膨脹量過大造成熱電偶剪斷的問題。采用新型托磚超期服役狀態。本文對超期服役的1*氣化爐存在板結構,減少熱量的導出;在托磚板外壁處設置散熱的主要問題進行了分析,對優化設計進行了闡述,對片,以降低該處的外壁溫度;逐層將襯里熱電偶孔改同類氣化爐的更新設計具有- -定借鑒作用。為長圓條孔,在結構上采取特殊的動態高溫密封處
