循環水泵房進水流道水力特性試驗及研究

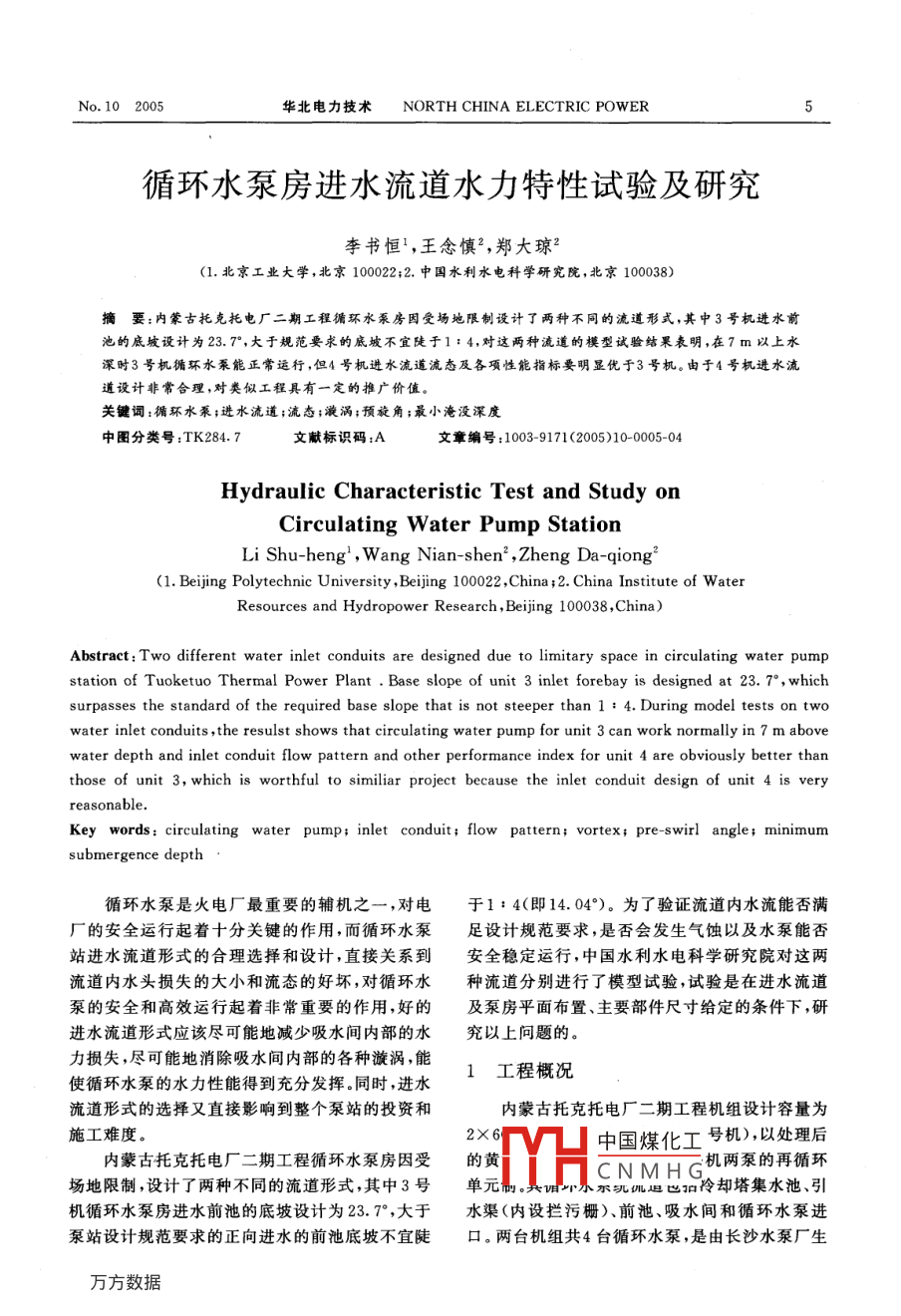

No. 102005華北電力技術NORTH CHINA ELECTRIC POWER5循環水泵房進水流道水力特性試驗及研究李書恒',王念慎",鄭大瓊2(1.北京工業大學，北京100022;2. 中國水利水電科學研究院,北京100038)摘要:內蒙古托克托電廠二期工程循環水泵房因受場地限制設計了 兩種不同的流道形式，其中3號機進水前池的底坡設計為23.7*,大于規范要求的底坡不宜陡于1 : 4,對這兩種流道的模型試驗結果表明,在7 m以上水深時3號機循環水泵能正常運行,但4號機進水流道流態及各項性能指標要明顯優于3號機。由于4號機進水流道設計非常合理,對類似工程具有一定的推廣價值。關鍵詞:循環水泵;進水流道;流態;漩渦;預旋角;最小淹沒深度中團分類號:TK284.7文獻標識碼:A文章編號:1003-9171(2005)10-0005-04Hydraulic Characteristic Test and Study onCirculating Water Pump StationLi Shu-heng' ,Wang Nian- shen2 ,Zheng Da-qiong2(1. Beijing Polytechnic University ,Beijing 100022 ,China ;2. China Institute of WaterResources and Hydropower Research , Beiing 100038 ,China)Abstract: Two different water inlet conduits are designed due to limitary space in circulating water pumpstation of Tuoketuo Thermal Power Plant . Base slope of unit 3 inlet forebay is designed at 23. 7° , whichsurpasses the standard of the required base slope that is not steeper than 1 ; 4. During model tests on twowater inlet conduits , the resulst shows that circulating water pump for unit 3 can work normally in 7 m abovewater depth and inlet conduit flow pattern and other performance index for unit 4 are obviously better thanthose of unit 3, which is worthful to similiar project because the inlet conduit design of unit 4 is veryreasonable.Key words: cireulating water pump; inlet conduit; flow pattern; vortex; pre-swirl angle; minimumsubmergence depth循環水泵是火電廠最重要的輔機之一,對電.于1:4(即14.04°)。為了驗證流道內水流能否滿廠的安全運行起著十分關鍵的作用,而循環水泵足設計規范要求,是否會(huì )發生氣蝕以及水泵能否站進水流道形式的合理選擇和設計,直接關系到安全穩定運行,中國水利水電科學研究院對這兩流道內水頭損失的大小和流態的好壞,對循環水種流道分別進行了模型試驗,試驗是在進水流道泵的安全和高效運行起著非常重要的作用,好的及泵房平面布置.主要部件尺寸給定的條件下,研進水流道形式應該盡可能地減少吸水間內部的水究以.上問題的。力損失,盡可能地消除吸水間內部的各種漩渦，能1工程概況使循環水泵的水力性能得到充分發揮。同時,進水流道形式的選擇又直接影響到整個泵站的投資和內蒙古托克托電廠二期工程機組設計容量為施工難度。2X6 I中國煤化工號機)，以處理后內蒙古托克托電廠二期工程循環水泵房因受的黃:MHCNMHG:機兩泵的再循環場地限制,設計了兩種不同的流道形式,其中3號單元1。兵淚小小示死仇迫也扣冷卻塔集水池、引機循環水泵房進水前池的底坡設計為23.7°,大于水渠(內設攔污柵).前池、吸水間和循環水泵進泵站設計規范要求的正向進水的前池底坡不宜陡口。兩臺機組共4臺循環水泵,是由長沙水泵廠生華北電力技術NORTH CHINA ELECTRIC POWERNo.10 2005表1試驗工況運行流量單泵流量編號季節工況原型Q/模型Q/(m3.g-1)(1●s-1)(m3●5-1)(1.s-1)D2泵1機17. 1254. 148.5627. 07冬季1泵1機11. 5036. 37③春秋季3泵2機25.2879. 948. 4326. 6612. 8440. 6025. 28159. 5153. 17注;①~④按重力相似準則進行試驗,⑤按日本機械學會(huì )標準漩渦相似準則進行試驗。產的立式斜流泵,型號為88LKXA-24。主要的運.面渦的發生和觀察等按日本機械學會(huì )有關標準試行工況為:熱季為2臺循環水泵并聯運行,流量Q驗，即流量比尺:入=λ22=158.49=8.56 m*/s= 30816 t/h,泵出口壓力H=0.245雖然漩渦相似準則并沒有得到國際上作為進MPa,必須氣蝕余量不大于12.0 m ,效率》> 85%;行泵站流道試驗標準的認同,但模擬漩渦相似時模冷季或汽輪機低負荷時為1臺循環水泵運行,流型流量要比重力相似的模型流量大很多，因而模型量Q=11.5 m*/s=41 400 t/h,泵出口壓力H=試驗中水面流態要比按重力相似觀測的結果要惡0.184 MPa,必須氣蝕余量不大于13. 0 m,效率η化。換言之,盡管按)Q= 2，2“2準則(試驗的結果避免>83%。泵房底板高程一8.7 m,冷卻水塔正常水.出現吸水間不利流態)的要求來控制泵的運行條件位-0.5 m。試驗工況見表1,原型泵房平面布置偏于保守,但試驗結果具有重要的參考意義。見圖1。2.3水流均勻和穩定性的判據自3號冷卻塔無論是按重力相似還是按漩渦相似準則來進行觀察,吸水間水面均不得出現大于4級的漏斗渦，在任何情況下吸水間水下均不得出現有害的水內渦和底部渦。各種漩渦的形態見表2。吸.導流墩引水=I←集水池,花墻中下圖1原型泵房平面布置圖2試驗工況及試驗標準圖23號機流道模型平面布置圖我國尚未頒布專門的有關泵站整體模型試驗的試驗標準或試驗規程,本試驗標準參照文獻導流錐吸水間引水前池[2]、[3],結合循環水泵運行參數和試驗場地設備條件,確定本試驗模型幾何比尺:h= 10.0?！刈≤?chē)2.1流態相似條件切44440487.84 92 +-般流態按重力相似條件進行試驗，即257.8Froude數相似,流量比尺:入Q=λ2.5=316.23。整個流道從冷卻塔出口開始到循環水泵進口圖34號機流道模型平面布置圖管均用有機玻璃制作,這樣便于觀察泵房?jì)人髦袊夯さ牧鲬B(tài)。有機玻璃糙率0.0088,按重力相似推算，MHCNMH G圖見圖2.3. 4號機λ=λ2/8=1. 467 8,換至原型為0.0117,接近原.型混凝土糙率0.012,滿足糙率相似的要求。流道模型的立面布置圖見圖4.2.2漩渦相似條件3.1流量測量對于泵房流道進水渠、前池、吸水間內水流水用矩形薄壁堰作為流量測量的工具,堰寬No. 10 2005華北電力技術NORTH CHINA ELECTRIC POWER表2各種漩渦形 態表類別級別名稱形態圖描述0無旋渦未形成旋渦,僅有回流水面渦水面有旋渦,渦心不下陷表面凹陷潤水面僅形成較小凹面,并不卷人空氣3漏斗形表面渦￥渦面形成漏斗狀,但未吸人空氣水面禍漏斗渦形成較深漏斗,可吸人微粒,未吸人空氣5間斷性吸氣渦空氣被間斷地吸人,水下時有小氣泡號空氣被連續地吸入喇叭口內,水中可清晰6連續性吸氣渦地見到一條禍管-端在喇叭口內,-端在吸水間底板或水中渦后墻的渦管水面降到喇叭口下緣,喇叭口下旋渦與同心渦吸管同心,吸人大量空氣.257.8_ 92矩形量水堰.z0.1-吸水間-0.42■引水前池集水池橫型聚+Ot底板2-0.87>200支架導流惟2-0.97 .-77777?7777 777圖44 號機流道模型立面布置圖0. 30 m,堰高0. 25 m,流量計算公式為:角過大,可認為吸管內存在呈螺旋狀上升的水流，Qm=mob V2gH3/2一般認為預旋角在5°內是允許的。其中流量系數:支社mo= (0. 405+0.0027).「1+0.55
