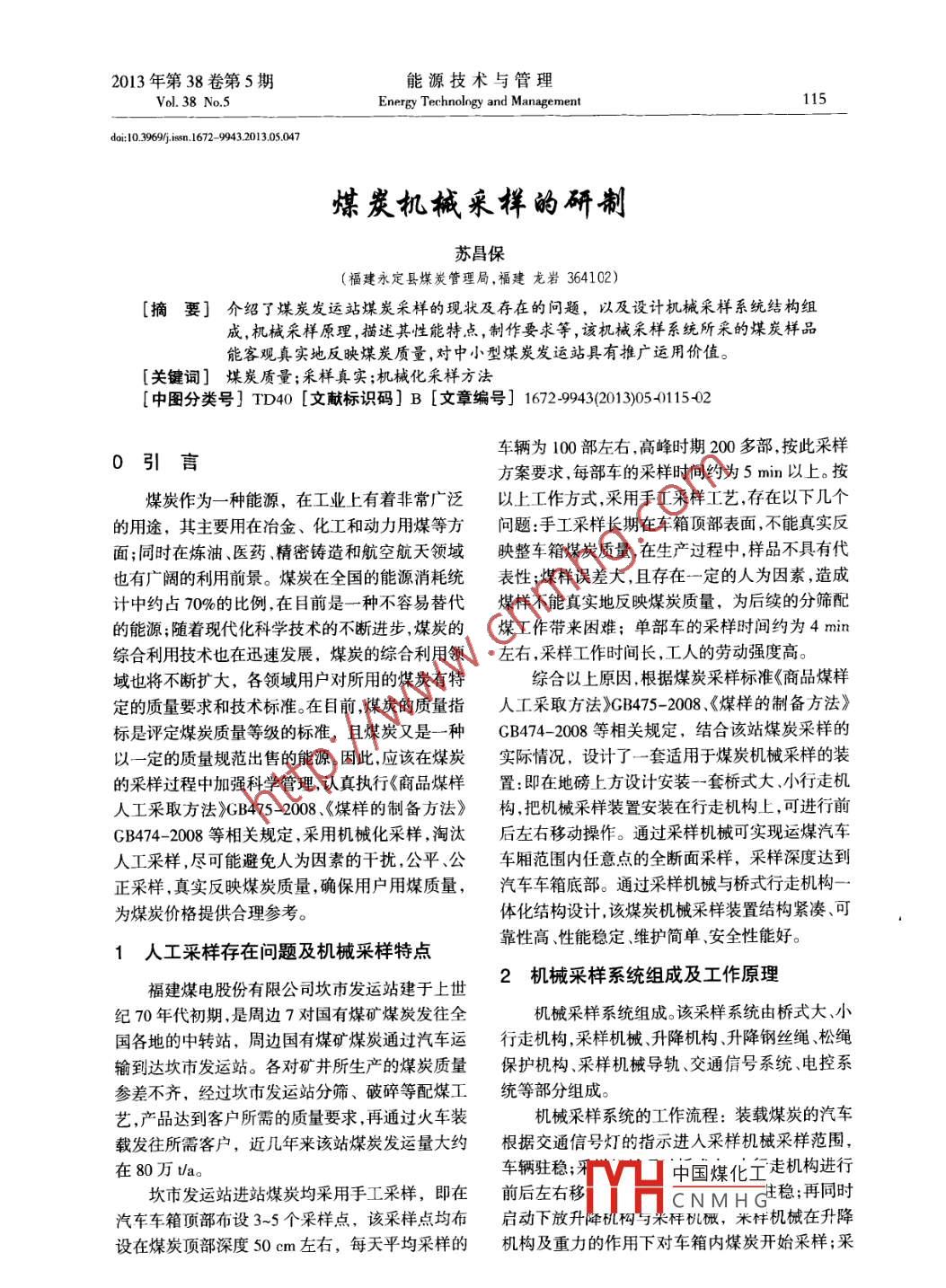

2013年第38卷第5期能源技術與管理Vol. 38 No.SEnergy Technolngy and Management115doi:10369/jissn.1672- 99432013.05.047煤炭機械采樣的研制蘇昌保.(福建永定縣煤炭管理局,福建龍巖364102)[摘要]介紹了煤炭發運站煤炭采樣的現狀及存在的問題，以及設計機械采樣系統結構組成,機械采樣原理,描述其性能特點,制作要求等,該機械采樣系統所采的煤炭樣品能客觀真實地反映煤炭質量,對中小型煤炭發運站具有推廣運用價值。[關鍵詞]煤炭質量;采樣真 實;機械化采樣方法[中圖分類號] TD40 [文獻標識碼] B [文章編號] 1672-9943(2013)05-0115-02車輛為100部左右,高峰時期200多部,按此采樣0引言方案要求,每部車的采樣時間約為5 min以上。按煤炭作為一種能源，在工業上有著非常廣泛以上工作方式,采用手工采樣工藝,存在以下幾個的用途，其主要用在冶金、化工和動力用煤等方問題 :手工采樣長期在車箱頂部表面,不能真實反面;同時在煉油、醫藥、精密鑄造和航空航天領域映整車箱煤炭質量,在生產過程中,樣品不具有代也有廣闊的利用前景。煤炭在全國的能源消耗統表性;煤樣誤差大,且存在一定的人為因素,造成計中約占70%的比例,在目前是一種不容易替代 煤樣 不能真實地反映煤炭質量，為后續的分篩配的能源;隨著現代化科學技術的不斷進步,煤炭的煤工作帶來困難;單部車的采樣時間約為4 min綜合利用技術也在迅速發展，煤炭的綜合利用領左右,采樣工作時間長,工人的勞動強度高。域也將不斷擴大，各領域用戶對所用的煤炭有特綜合以上原因,根據煤炭采樣標準《商品煤樣定的質量要求和技術標準。在目前,煤炭的質量指人工采取方法>GB475-2008、《煤樣的制備方法》標是評定煤炭質量等級的標準，且煤炭又是一種CB474- 2008等相關規定，結合該站煤炭采樣的以- -定的質量規范出售的能源。因此,應該在煤炭實際情況， 設計了一套適用于煤炭機械采樣的裝的采樣過程中加強科學管理,認真執行《商品煤樣置:即在地磅上方設計安裝-套橋式大.小行走機人工采取方法》GB475- -2008《煤樣的制備方法》構,把機械采樣裝置安裝在行走機構上,可進行前CB474- -2008等相關規定,采用機械化采樣,淘汰后左右移動操作。 通過采樣機械可實現運煤汽車人工采樣,盡可能避免人為因素的干擾,公平、公車廂范圍內任意點的全斷面采樣,采樣深度達到正采樣,真實反映煤炭質量,確保用戶用煤質量，汽車車箱底部。通過采樣機械與橋式行走機構- -為煤炭?jì)r(jià)格提供合理參考。體化結構設計,該煤炭機械采樣裝置結構緊湊、可1人工采樣存在問題及機械采樣特 點靠性高、性能穩定、維護簡單.安全性能好。福建煤電股份有限公司坎市發運站建于上世2機械采樣 系統組成及工作原理紀70年代初期,是周邊7對國有煤礦煤炭發往全機械采樣系統組成。該采樣系統由橋式大、小國各地的中轉站，周邊國有煤礦煤炭通過汽車運行走機構,采樣機械、升降機構、升降鋼絲繩、松繩輸到達坎市發運站。各對礦井所生產的煤炭質量保護機構、采樣機械導軌、交通信號系統電控系參差不齊，經過坎市發運站分篩、破碎等配煤工統等部分組成。藝,產品達到客戶所需的質量要求,再通過火車裝機械采樣系統的工作流程:裝載煤炭的汽車載發往所需客戶，近幾年來該站煤炭發運量大約根據交通信號燈的指示進人采樣機械采樣范圍,在80萬t/ao車輛駐穩;中國煤化主走機構進行坎市發運站進站煤炭均采用手工采樣，即在前后左右移YHcNMH生穩;再同時汽車車箱頂部布設3~5個采樣點，該采樣點均布啟動下放升降機構與米樣機械，米樣機械在升降設在煤炭頂部深度50 cm左右，每天平均采樣的機構及重力的作用下對車箱內煤炭開始采樣;采2013年10月11蘇昌保煤炭 機械采樣的研制Feb, 2013樣機械下降到指定位置后，同時停止升降機構及管直徑2 mm左右;為防止鉆管從煤中撥出時,煤采樣機械;再啟動升降機構上提采樣機械到上限可能從底部掉下，可在鉆管頭部的螺旋葉片開口位停止;再啟動橋式大、小行走機構運行到卸樣處稍作轉平處理。點,反轉采樣機械卸樣。該工作流程,為-個采樣(4)采樣機械機頭等應按GB/T19494 .3規定點的工作周期,該樣點采樣完成。進行偏倚試驗合格后方可投人使用。采樣機的工作原理:采樣機械是由擺線針式(5)在采樣機械鉆管頭部安裝-個電煤鉆鉆電動機、雙葉片螺旋桿、電煤鉆鉆頭,萬向聯軸器頭,該鉆頭有定位功能,也可擠碎大塊的塊煤或矸等部分組成。其工作原理是采樣機械在重力作用石,防止雙葉片螺旋桿堵轉或卡轉,不會(huì )將大塊的下,以擺線針式電動機為動力源,通過聯軸器帶動煤或矸石推到一旁。雙葉片螺旋桿轉動，把煤炭裝人采樣管,實現采(6)采樣機械設備、控制線路等應系統地做樣收集煤樣。好防雷及漏電保護工作，采樣機械應做好局部接機械采樣系統結構如圖1所示。地,接地阻值達到防雷及漏電保護相關規范要求。4結構性能及特點橋式煤炭采樣機是針對裝煤汽車或火車采樣而設計的。該采樣機械煤炭采樣符合《商品煤樣人工采取方法》CB475-2008、《煤樣的制備方法》GB474- 2008等相關規定，適用于煤炭顆粒度6~25 mm之間的商品煤采樣;該采樣機械可實現裝載煤炭汽車車廂范圍內任意點全斷面采樣，在采樣時,可采取全深度試樣或不同深度(.上、中、下或1.松繩保護機構;2.升降鋼絲繩;3.采樣機械導軌;.升降機構;上下)的試樣,在汽車裝載的煤存在不同品質且分5.大小行走機構;6.裝煤汽車;7.交通信號燈;8.磅稱平臺層裝載時，采樣機械可以從車廂煤的頂部往下到圖1機械采樣 系統結構車廂底部進行采樣，有效地保證煤炭樣品具有代采樣機的工作原理如圖2所示。表性;降低采樣工人的勞動強度;原理簡單易維1護,該采樣機械采用一-體 化設計,結構緊湊;簡化人工采樣流程,單次采樣時間短, -個樣 點采樣流程所需時間約40s;三套采樣機械可呈等邊三角形布置,單次采樣可設1~3個點,該采樣機械自動化程度高,維護簡單。5結語該采樣系統具有結構簡單,易維護,制作安裝1.擺線針式電動機;2.萬向聯軸器;3.雙葉片螺旋桿;4.電煤鉆鉆頭方便,環境適應能力強,制作造價低,實現自動化機械采樣工作原理采樣等特點，能夠實現裝載煤炭汽車或火車全斷3采樣機械制作要求與方式面任意點采樣，煤炭樣品能夠客觀地反映煤炭質(1)采樣機械行走機構采用橋式行車行走機量,在中小型煤炭發運站、煤炭倉儲等方面具有推構,電控部分采用橋式行車電控系統,在電動機轉廣運用的價值。[作者簡介]速限速上采用變頻調速控制。(2)采樣機械鉆管的開口半徑和螺距應大于業于福建煤炭蘇昌保(1971-),男，機電工程師,注冊安全工程師,畢被采樣煤標稱最大粒度的3倍。中國煤化工產經營、管(3)采樣機械鉆管從煤中撥出比較困難,可理等工作。YHCNMHG[收稿日期:2013-05-02]在鉆管頭部的雙葉片螺旋桿直徑增加，且大于鉆
