LNG氣化器分類及用途

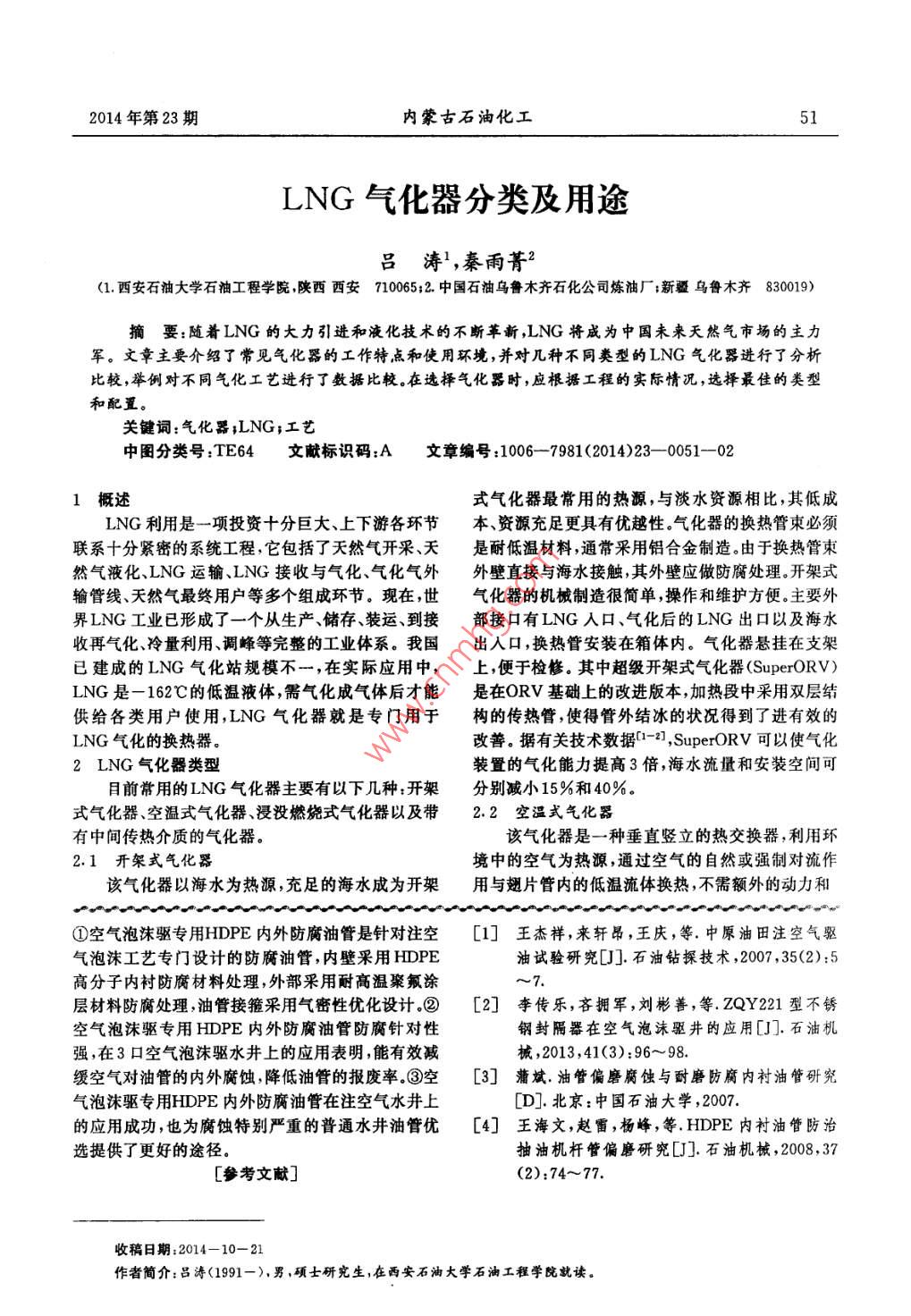

2014年第23期內蒙古石油化工51LNG氣化器分類及用途呂濤,秦雨菁2(1.西安石油大學石油工程學院,陜西西安710065;2. 中國石油烏魯木齊石化公司煉油廠;新疆烏魯木齊830019)摘要:隨著LNG的大力引進和液化技術的不斷革新,LNG將成為中國未來天然氣市場的主力軍。文章主要介紹了常見氣化器的工作特點和使用環境，并對幾種不同類型的LNG氣化器進行了分析比較,舉例對不同氣化工藝進行了數據比較。在選擇氣化器時，應根據工程的實際情況,選擇最佳的類型和配置。關鍵詞:氣化器;LNG;工藝中圖分類號:TE64文獻標識碼:A文章編號:1006- -7981(2014)23- -0051- -021概述式氣化器最常用的熱源，與淡水資源相比,其低成LNG利用是一項投資十分巨大、上下游各環節本、資源充足更具有優越性。氣化器的換熱管束必須聯系十分緊密的系統工程,它包括了天然氣開采、天是耐低溫材料,通常采用鋁合金制造。由于換熱管束然氣液化、LNG運輸、LNG接收與氣化、氣化氣外外壁直接與海水接觸,其外壁應做防腐處理。開架式輸管線、天然氣最終用戶等多個組成環節?，F在,世氣化器的機械制造很簡單,操作和維護方便。主要外界LNG工業已形成了一個從生產儲存、裝運、到接部接口有LNG人口、氣化后的LNG出口以及海水.收再氣化、冷量利用、調峰等完整的工業體系。我國出，人口,換熱管安裝在箱體內。氣化器懸掛在支架已建成的LNG氣化站規模不一,在實際應用中，上,便于檢修。其中超級開架式氣化器(SuperORV)LNG是一162C的低溫液體,需氣化成氣體后才能是在ORV基礎上的改進版本,加熱段中采用雙層結供給各類用戶使用,LNG氣化器就是專門用于構的傳熱管，使得管外結冰的狀況得到了進有效的LNG氣化的換熱器。改善。據有關技術數據[1-2] ,SuperORV可以使氣化2LNG氣化器類型，裝置的氣化能力提高3倍,海水流量和安裝空間可目前常用的LNG氣化器主要有以下幾種:開架分別減小15%和40%。式氣化器、空溫式氣化器、浸沒燃燒式氣化器以及帶2.2空溫式氣化器 :有中間傳熱介質的氣化器。該氣化器是一種垂直豎立的熱交換器,利用環2.1開架式氣化器 .境中的空氣為熱源,通過空氣的自然或強制對流作該氣化器以海水為熱源,充足的海水成為開架用與翅片管內的低溫流體換熱,不需額外的動力和①空氣泡沫驅專用HDPE內外防腐油管是針對注空[1] 王杰祥,來軒昂,王慶,等.中原油田注空氣驅氣泡沫工藝專門設計的防腐油管,內壁采用HDPE油試驗研究[J].石油鉆探技術,2007 ,35(2):5高分子內襯防腐材料處理,外部采用耐高溫聚氟涂層材料防腐處理,油管接箍采用氣密性?xún)?yōu)化設計.②[2] 李傳樂(lè ),吝擁軍,劉彬善,等. ZQY221型不銹空氣泡沫驅專用HDPE內外防腐油管防腐針對性鋼封隔器在空氣泡沫驅井的應用[J].石油機強,在3口空氣泡沫驅水井上的應用表明,能有效減槭,2013,41(3):96~98. .緩空氣對油管的內外腐蝕,降低油管的報廢率.③空[3] 蒲斌.油管偏磨腐蝕與酎磨防扃內襯油管研究氣泡沫驅專HDPE內外防腐油管在注空氣水井上[D].北京:中國石油大學,2007.的應用成功,也為腐蝕特別嚴重的普通水井油管優[4]王海文,趙雷,楊峰,等. HDPE內襯油管防治選提供了更好的途徑。抽油機桿管偏磨研究[J].石油機械,2008,37[參考文獻](2):74~77.收稿日期:2014-10-21作者簡介:呂濤(1991-).男,碩士研究生,在西安石油大學石油工程學院就讀。52內蒙古石油化工2014年第23期能源消耗。同時,還可收集冷凝水和融化的冰水作為溫度:12~18C ,各氣化工藝的經濟以及環境對比如生產或生活用水?？諟厥綒饣鞔嬖谠S多不利因素。下表所示[0]。在環境溫度較低的時候。需要增加一個加熱器進行氣化器的優缺點不同，也分別有不同的適應環補充加熱。因為在多霧和空氣不流通的季節或在空境。通常,在配置氣化器時，-般需要1~2種氣化器氣溫度很低的時候,氣化器的管道表面會(huì )結冰,很難的組合。目前選擇氣化器首先考慮開架式氣化器+進行連續氣化。浸沒燃燒式氣化器的配置,因為開架式氣化器適合2.3浸沒 燃燒式氣化器大處理量的接收站,且其運行成本較低;浸沒燃燒式該氣化器由水箱、加熱盤管、氣體燃燒器以及其氣化器的運行成本雖相對較高,但其初期投資少、運他附件四部分組成,燃料氣在燃燒室中燃燒,并將熱行可靠。氣噴至水箱中的水中,將水加熱,LNG在流經盤管4結語時被水加熱而完成氣化司。該類型氣化器廣泛應用目前,作為國內天然氣資源的補充,LNG接收于應急和調峰的場合。浸沒燃燒式氣化器的設計緊站的建設將促進我國新- - 輪的資源引進。而氣化器湊,安裝時不需要占用大量的空間。水箱保持恒定的作為接收站的重要組成部分,其選擇的正確與否將溫度,系統可以很好地適應由負載波動產生的水流直接影響接收站運行的安全性、可靠性、經濟性。因變化,也能實現系統的快速啟動。由于浸沒燃燒式氣此，選擇最優的氣化器配置方案將非常重要?；髋渲糜写罅康脑O備部件和移動部件,與開架式LNG的特性和獨特優勢,LNG應用范圍和地氣化器相比,控制、維護保養要困難得多。由于水溫城的不斷擴大，促進著LNG工業的發展。經過近半保持在泄漏的氣體的燃點之下,既便是有泄漏的氣個多世紀的發展,世界LNG工業現已形成了一個從體也會(huì )被水流帶走,無爆炸危險，因此浸沒燃燒式氣生產、儲存、裝運、到接收再氣化、利用等完整的工業化器是安全可靠的。體系。我們應抓住經濟發展的大好時機,加快我國2.4 帶有中間傳熱介質的氣化器LNG工業的發展,提高我國的LNG工業水平;反過該類型氣化器的中間傳熱流體介質通常采用氟來又通過LNG工業的發展,促進我國經濟的發展。利昂、丙烷、異丁烷、氨等介質。換熱過程分為兩部“十二五”期間,天然氣在我國一次能源消費中的比分,首先是熱源與中間傳熱介質的換熱,然后是中間例將由4%提高到7%~8% ,LNG產業前景廣闊。加介質與管內LNG的換熱[2。一般有帶有蘭金循環的快推進大型LNG技術裝備國產化對保障國家能源液體介質氣化器和乙二醉一水液體介質氣化器兩安全、調整能源結構、推進節能減排都有重要意義。種,后者在世界LNG接收站中只占很小的比例,約應加快氣化器的國產化研究,進-一步 降低生產和操為5%。作成本,實現資源利用最大化。3 LNG 氣化器用途[參考文獻]表1不同氣化工藝對比對比參數ORV AAV SCV[1] MORIMOTO N，YAMAMOTO S, YA-MASAKI Y, et al. Development and practi-燃料氣量(10°m/a)0138.7電量(MW/a)3.70.33 2. 73cal application of a high performance open -總年操作費用(10*美元/a) 1. 670.1526. 01rack LNG vaporizer ( SuperORV ) [R ].污染排量(t/a)3.60.2 44. 1Tokyo: International Gas Union, 2003.總占地面積(m2)181223131951[2] 陳永東,陳學東.LNG成套裝置換熱器關鍵技重量1750 2535 933術分析[J].天然氣工業，2010, 30(1):96~100.LNG氣化器的選擇,受工程投資、氣體排放以[3] 王彥,冷緒林,等.LNG接收站氣化器的選擇及海洋生態等諸多因素的影響。例如在日氣化量[J].油氣儲運,2008,27(3):47~49.2830萬m' ,溫度4.4C ,輸送壓力9MPa的氣化系統[4] Martin J. Rosetta, Black &Veatch, et al.中,對目前常用的開架式、空溫式以及浸沒燃燒式三LNG Vaporization - A Fresh Approach as種氣化工藝進行經濟性以及環境影響的分析比較。Ambient Air Vaporization Technology is in-LNG的組分為甲烷0.9346,乙烷0.0410,丙烷0.tegrated with Waste Heat Recovery [J].0120,丁烷為0.0100,氮氣為0.0006。外界環境為海LNG Journal，2005 , (9):26~30.岸,大氣壓力:101.3kPa,大氣溫度:7~ 24C,海水
