CAD寫塊W的時候基點定義錯了怎么辦？

在創(chuàng )建圖塊的時候定義基點很重要，如果未定義基點或者定義了錯誤的基點，圖塊插入時，圖塊的圖形離插入點很遠，會(huì )給圖塊插入帶來很多麻煩。如下圖所示，本來是想把圓形的圖塊的圓心定位到矩形的角點處，但由于基點定義錯誤，當插入圖塊捕捉矩形角點的時候，圓卻離得很遠。

遇到這種情況，我們必須調整圖塊的基點，之前我們介紹過如何調整當前圖中定義或插入圖塊的基點，還提供過一個插件：

CAD圖塊插入點定義錯了怎么辦？

CAD插件-修改圖塊插入點

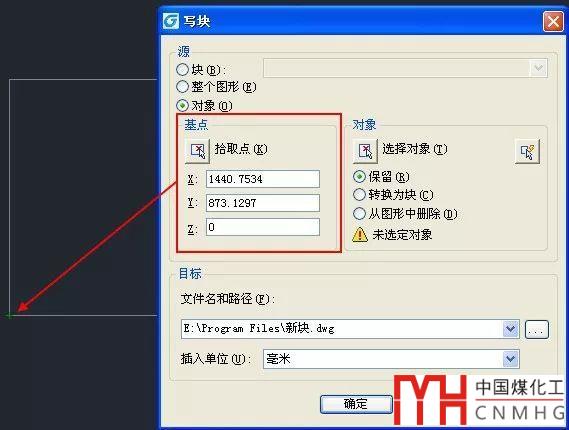

不光創(chuàng )建圖塊B的時候需要正確地指定基點，在將選定圖形寫成塊文件的時候，也需要正確的指定基點，比如一個矩形圖塊將基點指定在左下角點，如下圖所示。

創(chuàng )建塊和寫塊的時候默認的基點是坐標原點（0,0,0），如果我們將圖形的定位點移動到原點處，定義或寫塊的時候才能忽略基點的設置。

如果圖塊只是在當前圖用，通常用BLOCK(B)來創(chuàng )建塊，如果基點定義錯了，可以用上面介紹的方法和插件來修改。但如果圖塊想在不同圖紙中使用，通常用WBLOCK(W)命令來寫成塊文件，如果在寫塊文件的時候忘了定義基點怎么辦呢？

方法有兩種：

一、重新寫塊W，寫塊的時候重新指定正確的基點。

二、打開已經寫好的塊文件，將圖形移動到原點處，操作步驟如下：

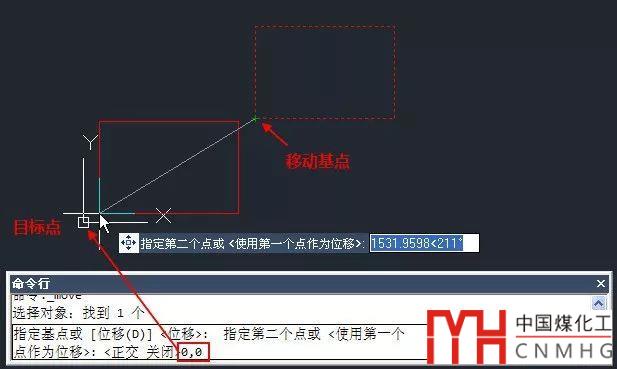

選擇所有圖形，執行移動M命令，移動的基點選擇要作為圖塊基點的點，目標點選擇0,0點，如下圖所示。

注意：要在命令行輸入0,0，而不要直接在動態輸入框中輸入0,0，因為動態輸入默認是相對坐標，輸入0,0相當于在命令和是哪個輸入@0,0，也就是相對不移動。

CAD的動態輸入和命令行中輸入坐標有什么不同？

CAD中什么是絕對坐標，什么是相對坐標？CAD都有哪些坐標輸入方式？

將圖形移動到原點處以后，保存當前的塊文件，再插入塊的時候圖塊的插入點就是正確的。

其實W寫塊命令的作用就是將選定的不在原點處的圖形另存一個文件，并將圖形按設定的基點移動到0,0的位置。

任何DWG文件都可以作為圖塊插入到其他圖紙中。我們完全可以自己創(chuàng )建一個塊文件，新建一張圖，開始就以0,0點為基準來畫圖塊的圖形，畫好后直接取一個名字保存就可以，就無需再用W寫塊命令來另存了。

無論是創(chuàng )建塊B還是寫塊W，如果想插入圖塊時塊內圖形在所插入的圖層，在定義圖塊之前要將這些圖形移動到0層，并根據需要設定圖形的各項屬性。

創(chuàng )建圖塊時應如何設置圖層、顏色等特性？

創(chuàng )建完圖塊也不一定非要寫成塊文件才能在其他文件中插入，我們可以定義塊后拖到工具選項板，定義自己的圖庫。

工具選項板--可自己定制的CAD圖庫

再次提醒大家：在定義圖塊或寫圖塊的時候千萬不要忘了定義基點，除非要定義的基點就是默認的0,0點。
