CAD插件——按間距斷開直線、曲線

記得之前有人在群?jiǎn)?wèn)過有沒有可以設置間距將多段線或樣條線斷開的工具，今天翻看自己之前下載的插件，發現真有這樣的工具，再次分享給大家。

使用方法如下：

1、輸入AP，加載下載的插件:BRKLIST.VLX。

2、輸入BRKLIST命令，選擇要斷開的樣條曲線或多段線后回車。

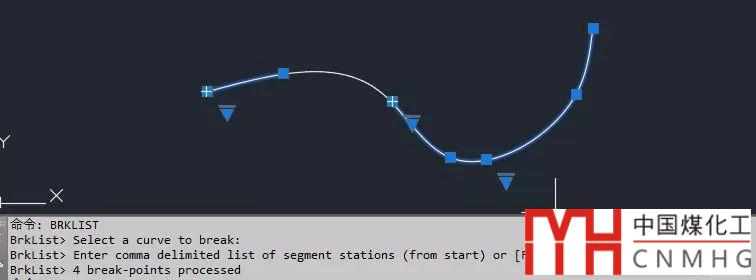

3、命令行會(huì )提示讓我們輸入用逗號隔開的數值或輸入F從*.CSV文件中導入尺寸列表，如下圖所示。

如上圖所示，我輸入了200,500,800,1500，就是在距離樣條曲線200,500,800,1500距離處將樣條線斷開。

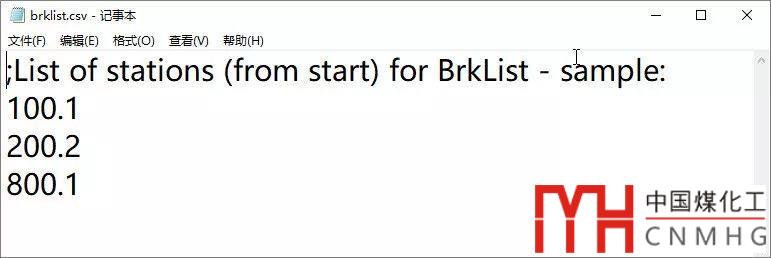

輸入F回車后會(huì )彈出一個選擇文件對話框，可以選擇一個預先設置好的CSV文件。在CSV文件可以直接輸入一系列距離值，還可以添加說明文字，說明文字前面加上分號;，這一行文字在處理的時候就會(huì )被忽略，下面是用記事本打開的一個樣例文件。

第一行的說明文字可以不用寫，一行寫一個數字就可以。

此功能可以斷開直線、圓弧、多段線、樣條曲線、橢圓弧等各種圖形，但無法斷開圓和橢圓等圖形。

百度網盤下載地址：

鏈接：https://pan.baidu.com/s/1y4FXTntws5Y6JPWfTRe9nw
提取碼：pvnl
