每日一貼——CAD圖層

CAD圖紙可以很簡單，也可以很復雜，小的圖紙可能只有幾百個圖形，復雜的圖紙中圖形數量則可能超過百萬。為了更容易控制圖形的顯示和打印相關的特性，CAD引入了圖層，將對象分類放在不同的圖層上，通過設置圖層特性來控制圖形的顏色、線型、線寬、是否顯示、是否打印等各種特性。CAD圖形的常規很多特性的默認設置是隨層Bylayer，只要圖形放到設置好特性的圖層上，就不需要再單獨設置這些特性了。

用過CAD的人都知道圖層，但不一定都知道如何合理設置和利用圖層，而且對于圖層的很多相關功能并不了解，在使用過程中也會(huì )遇到一些問題。之前也發過不少關于圖層的文章，這里將圖層的一些重要概念和常用功能總結一下。

一、 合理設置圖層

如果我們只是做一個簡單的繪圖練習，可以不設置圖層，將所有圖形都放在默認的0層上。如果我們要繪制一張正規的設計圖紙，則需要合理的設置圖層。

怎么設置圖層算合理呢？

這并沒有嚴格的標準，而是由你想如何控制圖形的顯示和打印來決定的，不同行業也有不同的習慣。

每日一貼——你會(huì )設置和使用CAD樣板文件嗎？

機械零件圖紙相對簡單一點，通常是按照打印的需要來設置圖層，通常也就根據線寬、線型的需要分為幾個圖層，例如粗實線、細實線、中心線等。

建筑或有些行業圖紙相對比較復雜，為了更好地管理圖紙，往往是按照圖形類型來設置圖層，例如墻體、門窗、柱子、標注、文字等等，利用圖層不僅控制圖形的線型和線寬，在不同專業圖紙中還可以隱藏一些圖層上的圖形。

大家如果使用專業軟件，如天正建筑、浩辰機械等，這些軟件不僅預設好了圖層，而且在繪制圖形時，會(huì )自動將圖形放置到相應的圖層上，因此，很多情況下我們并不需要自己去設置圖層。

即使我們沒有專業軟件，也可以找一張類似的標準圖紙，可以利用設計中心圖層復制到當前圖中，或者復制到新圖后保存成自己的樣板文件。

如何將其他圖紙的圖層、標注樣式等數據添加到當前圖中？

圖層也不一定非要剛開始繪圖的時候都設置好，也可以在繪圖過程中再根據需要來新建圖層或調整圖層特性，但建議大家在繪圖前就將需要用的圖層建好，而且保存到樣板文件中，這樣以后就不用重復設置了。

---提示：下面是廣告，不是本文圖片！---

二、 設置當前圖層

在CAD中當前這個詞經常出現，除了當前圖層外，還有當前顏色、當前線型、當前文字樣式、當前標注樣式等等，所謂當前，就是新建圖形會(huì )使用的設置。新繪制I的圖形、插入的圖塊都在當前圖層上。

如果我們使用了專業軟件，在利用這些專業人功能繪圖的時候會(huì )自動切換當前層，將不同圖形自動放置到對應圖層上。但如果我們沒有安裝專業軟件或者沒有使用專業軟件功能而是使用CAD基礎功能繪圖時，繪圖前就需要先設置好當前層，只有這樣，圖形才會(huì )在正確的圖層上，我們才能充分利用圖層來管理圖形。

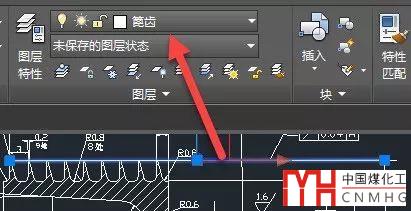

如果我們沒有選擇任何圖形，工具欄或命令面板的圖層列表中顯示的圖層就是當前圖層，如下圖所示。

需要注意的是：如果當選擇了某個對象時，圖層工具欄顯示的是此對象所在的圖層，此圖層不一定是當前層。

圖層工具欄顯示的圖層會(huì )隨選擇對象變化，如果沒有重新設置,當前層是不會(huì )變的。

設置當前圖層常用方法有下面兩種：

1、在圖層工具欄的下拉列表中選擇圖層名。當圖層比較少且對圖層定義比較清楚時適用這種方法。

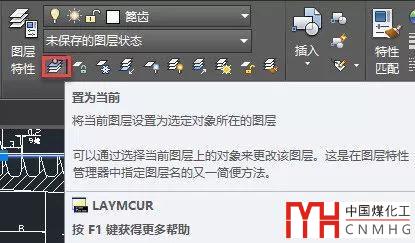

2、如果繪制的圖形和圖中某個對象在同一圖層，可以選擇此圖形后單擊“置為當前”按鈕（低版本圖標提示可能是“將當前對象圖層設置為當前”），或單擊此按鈕后再選擇圖形。

這種方法適用于圖層比較多，對圖層名不是很清楚，但對圖形分類比較明確的圖紙。

如果對圖層名爛熟于胸，而且鍵盤操作又非常熟練，也不妨利用變量clayer來設置當前圖層。

三、 圖層的開關、凍結和鎖定

通過設置圖層的可見性可以簡化圖形，提高操作和顯示效率，也可以控制哪些圖形不顯示后不打??；通過鎖定圖層，可以防止一些圖形被意外修改。

從現象上看，開關和凍結的效果類似，都可以控制圖形的可見性。但開關只是將圖層對象的顯示臨時關閉，如果我們按CTRL+A選擇的話，關閉圖層上圖形仍然是可以選中的，而且關閉圖層可以設置為當前層，也就是仍然可以在上面畫圖。而凍結圖層則是完全不生成此圖層的顯示數據，凍結圖層也無法設置為當前層。

除此以外，凍結是與視口相關聯的。當我們不進入視口時，圖層管理器中只有“凍結”一項，相當于所有視口凍結，但如果在布局中進入視口后，圖層管理器將增加“當前視口凍結”和“新視口凍結”兩列，如下圖所示。

可以根據打印的需要，可以不同視口中凍結不同的圖層，如下圖所示。

CAD圖層的凍結跟開關有什么區別？?jì)鼋Y、新視口凍結、視口凍結有什么不同？

四、0層

0層是每張圖紙默認的圖層，也是必須的圖層，是無法刪除的。0層有一些特殊的特性，0層在創(chuàng )建一些圖塊的時候比較重要，之前我們專門介紹0層。

每日一貼——你知道CAD的0層與其他圖層有什么不同嗎？

五、 Defpoints圖層

有不少人注意到了這個圖層，因為這個圖層不知道什么時候自己就跑出來了，而且也非常特殊，而了解這個圖層的人有時會(huì )利用它的特殊性，而不了解的卻會(huì )因為將圖形放到了這個圖層引起不少麻煩。

只要創(chuàng )建過標注，CAD就會(huì )自動創(chuàng )建Defpoints圖層，此圖層用于放置標注的定義點。什么是標注的定義點？實際上就是標注上的幾個關鍵點，用于定義和調整標注，在對象捕捉時打開“節點”選項時，捕捉到的標注的節點就是定義點。

Defpoints的特殊性并不在于它是CAD自動創(chuàng )建的，而是在于此圖層默認被設置為“不打印”，而且無法改變這個設置。

如果將圖形不慎放到這個圖層上，打印時這些圖形肯定會(huì )消失。如果只是簡單將某些獨立的圖形放置到此圖層上，直接選擇這些圖形后在選擇一個新圖層，把他們移動到其他圖層就可以了。我曾見到設計人員的一張圖里大部分的圖形都放到了Defpoints圖層上，而且這些圖形又被作成了圖塊甚至多重嵌套塊，打印時圖面大部分是空白的，自己很茫然，最后知道原因調回來費了不少勁。

當然一些了解這個圖層特性的朋友會(huì )將一些不需要打印的圖形放到這個圖層上，例如視口邊界線等。

六、 圖層過濾器

當圖層比較多時，利用圖層過濾器可以在圖層管理器中顯示滿足條件的圖層，縮短查找和修改圖層設置的時間。

CAD的圖層過濾器有什么作用？怎么設置？

七、圖層狀態管理器

有時我們需要反復開關、凍結或鎖定一些固定圖層，我們可以將圖層狀態保存下來，下次無需再重復設置，只需恢復圖層狀態即可。圖層狀態還可以保存成文件，在其他同類圖紙中輸入后恢復其中的圖層狀態。CAD還提供了直接返回上一次的圖層狀態的功能。

CAD的圖層狀態管理器有什么作用？

八、 圖層工具

除了圖層管理器和圖層工具欄外，CAD還提供了一系列圖層工具，可以更方便對圖層進行開關、凍結、鎖定和合并等操作。比較常用的有圖層隔離和層漫游。

圖層隔離功能可以通過選擇圖形來關閉選定對象以外的其他圖層，從而可以非?？焖俚睾?jiǎn)化圖形顯示，這樣的操作方式比到圖層管理器中去設置更直觀、更方便，而且可以通過框選多個對象同時保留幾個圖層打開而關閉其他圖層。

層漫游可以交互方式設置圖層的開關，圖形的顯示會(huì )隨著選擇的圖層而變化。利用此工具可以瀏覽各圖層上的圖形，也可以在圖層列表中可選擇一個或多個需要顯示的圖層。

如果想了解更多的圖層工具，可以查看之前發布的相關文章。

CAD圖層工具介紹

圖層隔離什么意思？怎么使用？

九、新圖層通知和未協調圖層是怎么回事

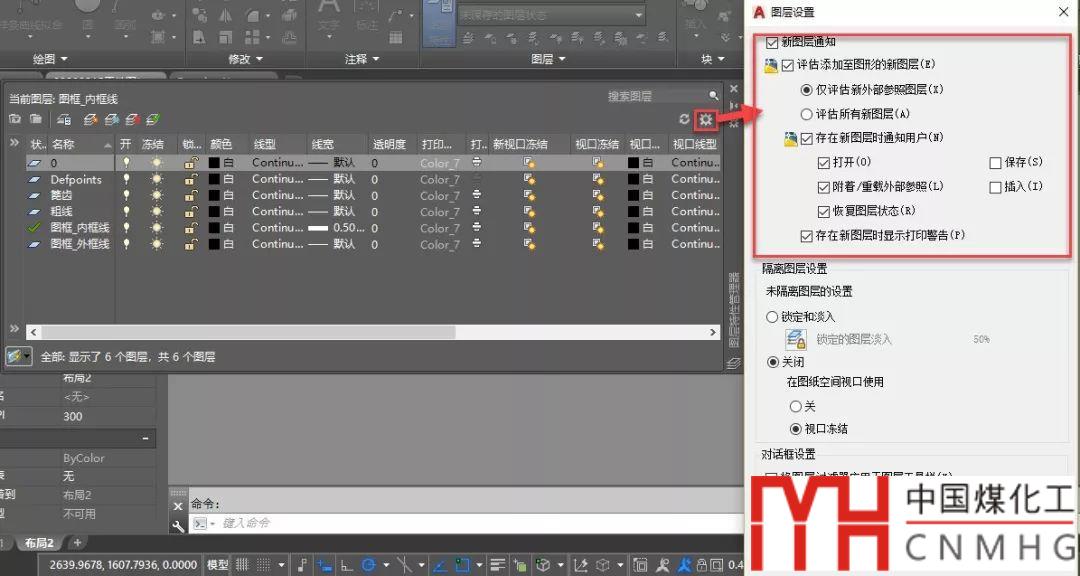

在CAD中可以設置在一些關鍵操作，例如插入外部參照、繪圖圖層狀態、打印時發現有新圖層，軟件會(huì )進行提示，這些都是可以設置的，如下圖所示。

關于未協調圖層如何處理，可以查看之前發布的文章。

CAD提示存在未協調圖層是怎么回事？應該如何解決？

圖層的設置和使用并不復雜，只要合理設置圖層，在繪圖前要正確設置當前層，在創(chuàng )建圖塊時用正確的方式來設置圖層，并不會(huì )遇到太多問題。CAD提供了很多跟圖層相關的功能，更多是為了讓我們更快、更方便地設置和使用圖層。
