CAD有些提示對話框如缺少SHX字體提示對話框不彈出來怎么辦？

下面是本信息文章分類目錄，點擊標題文字可打開分類文章列表：

安裝卸載文件格式、輸入輸出 異常、退出 基本操作技巧設置及相關問題界面和顯示相關問題CAD快捷鍵 視圖設置和調整選擇、組 坐標系、坐標輸入定位捕捉圖層顏色線型表格填充字體、文字樣式和文字輸入 二維繪圖常用命令多段線圖形編輯修改 三維建模圖塊、屬性塊、動態塊布局、視口 標注、標注樣式 打印輸出外部參照光柵圖像復制粘貼查詢面積、長度綜合技巧和心得 工具及插件圖庫及相關資源

AUTOCAD有很多提示對話框，例如缺少字體的提示對話框、多行文字按ESC后提示是否保存等等，有時我們不希望這些對話框總是彈出，就可以勾選：“始終執行我的當前選擇”，然后設置一個選項，以后遇到類似情況就不再彈出提示對話框，如下圖所示。

但有時我們又想這個提示框重新顯示卻不知道如何設置，問得最多的是“缺少SHX字體”提示對話框，下面就以它為例來介紹如何設置。

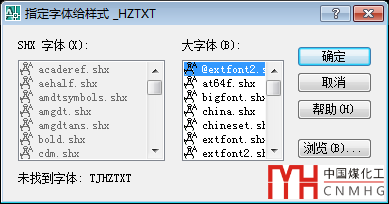

用CAD打開一張圖紙時，如果缺少圖中使用的字體，會(huì )彈出提示對話框。在CAD低版本會(huì )彈出每個字體的替換對話框，如果缺少的字體多的時候，需要點擊選擇替換字體后點確定按鈕或多次點取消按鈕，如下圖所示。

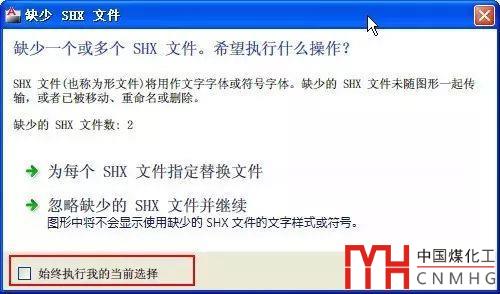

因此在CAD高版本對對話框做了改進，當檢查到缺少字體時，CAD會(huì )彈出提示對話框，可以忽略缺少的字體直接打開文件，如下圖所示。

在這個對話框中給我們提供了兩種選擇：

一種是為每個SHX指定替換文件，然后就會(huì )彈出跟舊版一樣的對話框，讓我們選擇替換字體。

一種是先忽略缺少的SHX并繼續，我們可以打開圖紙后再打開文字樣式對話框去查看和替換缺少的字體。

CAD圖紙打開文字不顯示或顯示成問號怎么辦？

在這個對話框的上面列出了缺少的SHX文件的數量，當我們看到缺少的文件數量比較多的時候，通常會(huì )選擇忽略缺少的字體，等圖紙打開后再看。但有時要打開的多張圖紙都有缺少字體的問題的時候，很多人會(huì )勾選“始終執行我的當前選擇”。

當“始終執行我的當前選擇”選項被勾選后，下次打開圖紙時將不在彈出這個對話框，而會(huì )直接根據當前的選擇忽略缺少字體或每次都彈出跟以前一樣的為每個SHX文件制定替換文件的對話框。

網上有不少人在選擇“忽略缺少的SHX文件并繼續”并勾選了“始終執行我的當前選擇”后這個對話框再也不彈出來了，但有時打開圖紙時又想知道打開的圖紙到底缺少什么字體，想讓這個對話框再次彈出，網上有不少人問這個問題。還有選擇了“為每個SHX文件制定替換文件”和“始終執行我的當前選擇”，沒回都讓替換字體很煩，也希望重新彈出“缺少SHX字體”這個消息提示框。想重新顯示這個提示框應該怎么辦呢？

其實要解決這個問題很簡單，只是這個選項隱藏的有點深。

1、輸入OP，回車，打開選項對話框。

2、在“系統”選項卡中單擊“隱藏消息設置”按鈕，打開“隱藏消息設置”對話框。

3、在對話框中勾選“缺少SHX文件”，我們展開此選項后，點開下一級的選項，在對話框下面可以顯示對話框的預覽效果，這樣可以進一步確認要取消隱藏的是否是我們需要的對話對話框，如下圖所示。

4、 單擊“確定”關閉“隱藏消息設置”和“選項”對話框，再次打開缺少字體的文件，就會(huì )重新彈出提示對話框。

一旦此消息不被隱藏，就不再出現在隱藏消息設置對話框。

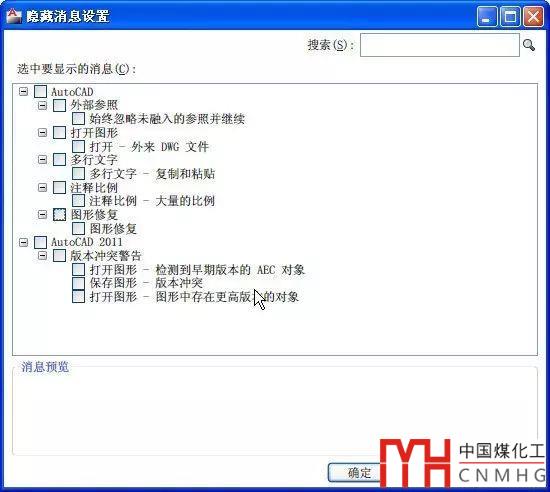

如果感興趣，在有些版本，例如2011版們還可以看看隱藏消息里還有哪些被隱藏的消息，以后如果有想打開的類似對話框，就知道到哪里去設置了。

我們可以看到打開圖紙、外部參照、多行文字、注釋比例、圖形修復等多個提示消息對話框都是可以隱藏的。

上圖只是AUTOCAD 2011版對話框，在高版本中可能因為可隱藏和恢復的提示信息對話框更多，在這個對話框中并沒有設置。

一旦有什么信息提示框不顯示了，如果想再次顯示此對話框時，不妨到這里看一下。

浩辰CAD等國產CAD也加入了類似的隱藏消息設置，不過可能可恢復顯示的對話框設置還不如AUTOCAD全面。有些設置可能需要通過去刪除鍵值，麻煩一些。

有些問題知道答案了非常簡單，但如果不知道一般人還真不容易找到這個設置。

其實缺字體提示對話框是否顯示并不重要，即使無法恢復也沒有關系，因為就算開圖的時候顯示替換字體的對話框并選擇了替換字體，也只是一個臨時解決方案，我們還是需要看圖面顯示的效果后再打開文字樣式對話框去選擇一種合適的替換方案。
