Aspen Plus中查詢任意流股基礎物性的方法
Properties物性集設置
低版本中一般采用物性集在報告項顯示的方式。
首先，我們進入到Properties界面，找到Property Sets界面，創(chuàng )建新的物性集。

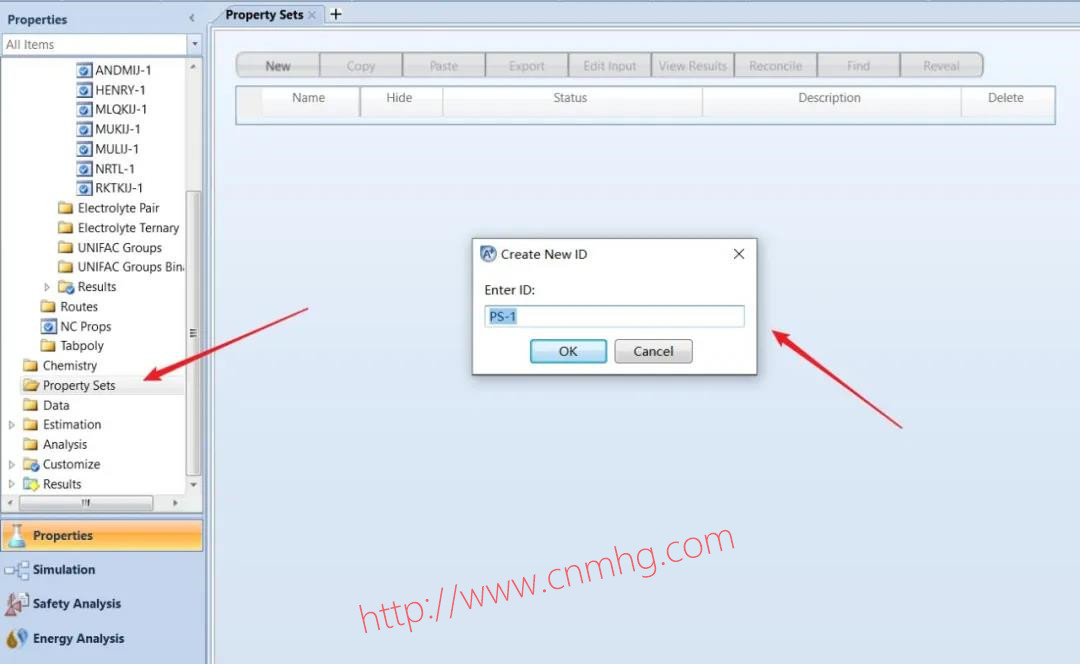

Property Sets物性集創(chuàng )建
這步驟與同學們Properties組分物性時一樣，在物性集中找到自己想要的特定物性數據。用戶可以在物性欄中翻閱對應的屬性說明，也可以在Search中進行關鍵字輸入。
以密度為例，輸入density后，軟件自動跳出相關的物性，流程中大多數是多組分流股，那應該選擇RHOMX混合物密度。按照這個方法，選擇所有需要的物性代號。

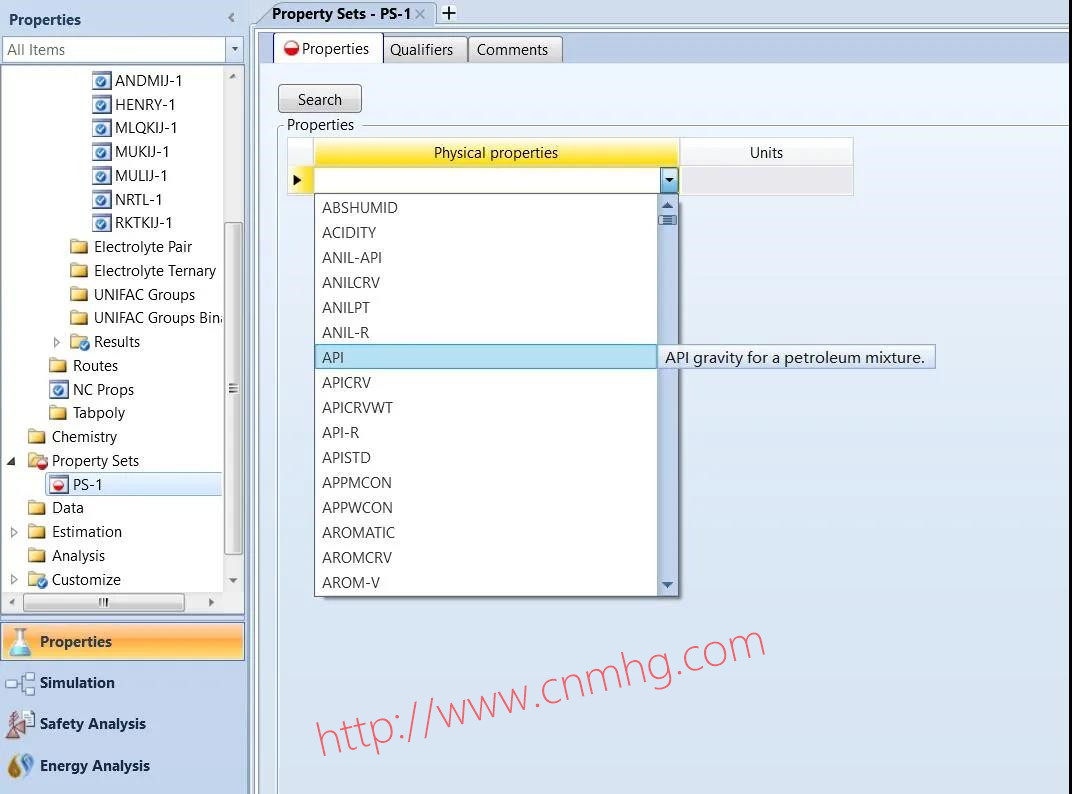

Properties物性代號輸入
Properties物性數據查找
需要注意的是，部分物性設計到不同相態間的計算，所有用戶選擇時需要對形態進行規定，否則Qualifiers中會(huì )顯示報錯。
以表面張力為例，選擇物性代號后，Qualifiers變紅，這里按照流程實際，選擇相態為液相后，報錯消失。

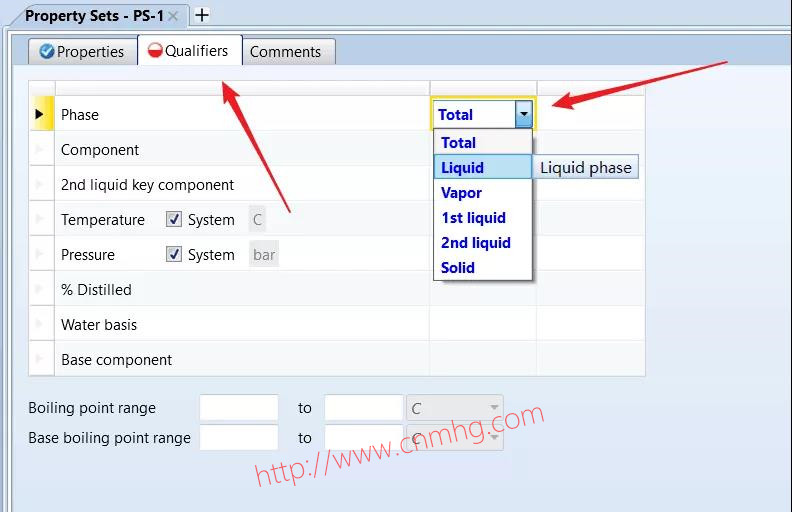

Qualifiers相態確定
選擇完所有物性后，進入Simulation界面，在Setup--Report Options—Stream—Property Sets中將之前設置的物性集名稱選中右移，運行程序，即可在Results中查看設置的物流物性結果。
Report Options選中物性集
Results頁面直接添加
高版本Aspen Plus似乎意識到上述添加步驟稍微有點麻煩，在后期更新中將物流Results頁面底部直接鏈接了物性查詢的入口。用戶直接點擊底部的add properties即可進行物性的添加。

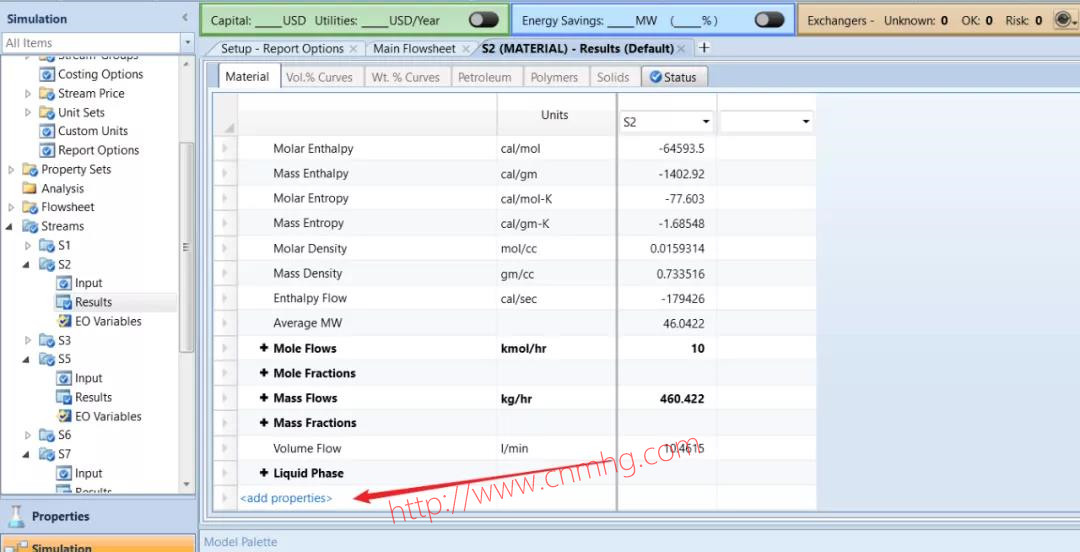

Results界面的add properties入口
界面和前面介紹的一樣，用戶直接搜索相關物性即可將其添加至物流結果顯示頁中了。

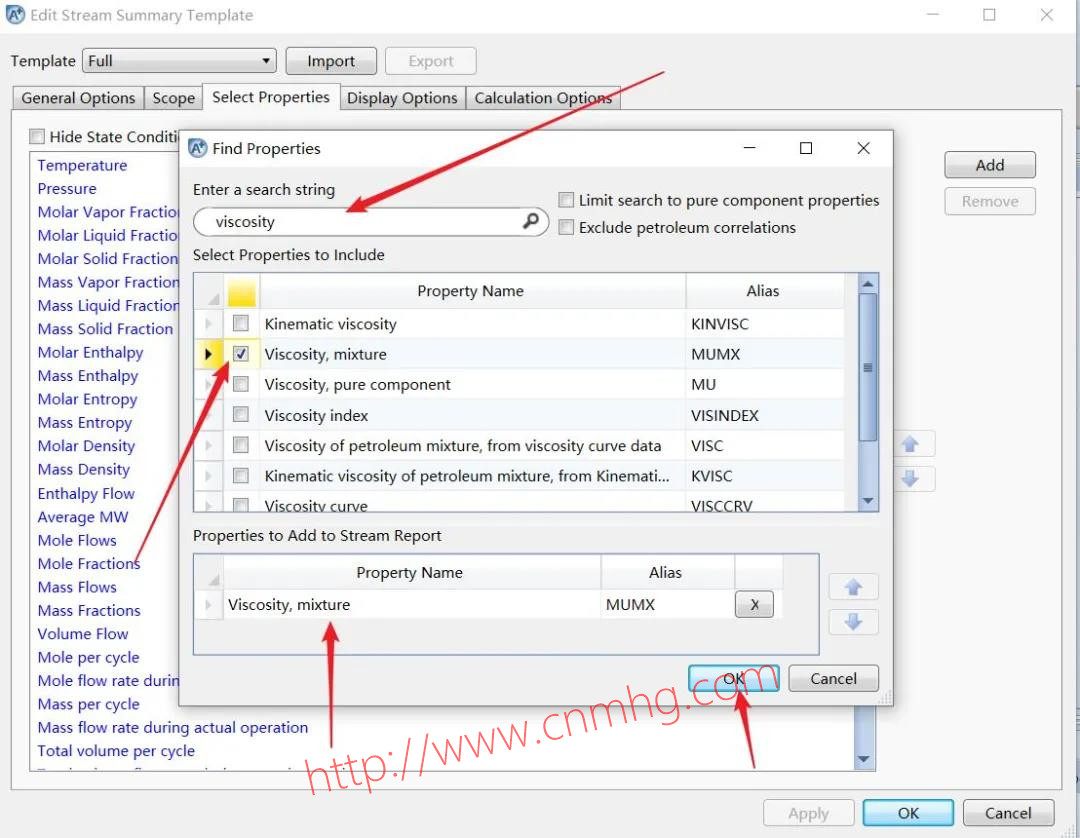

add properties的物性數據查找
最后，物流信息中就出現了所需的物性信息，用戶即可實現查詢任意物流的任意屬性的要求了。
Results中顯示的物性數據信息
