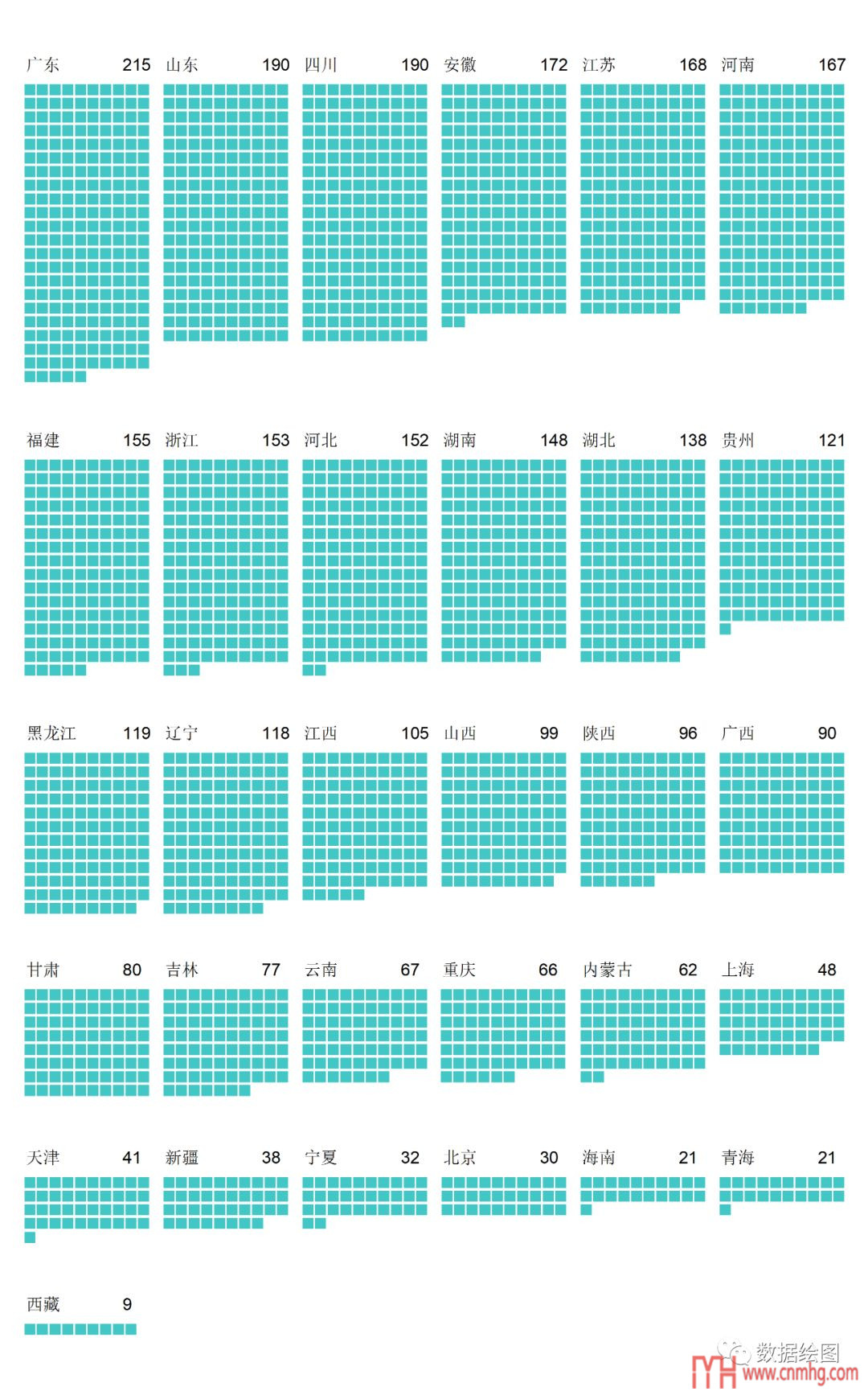

Origin(Pro)方格圖（Pictogram）

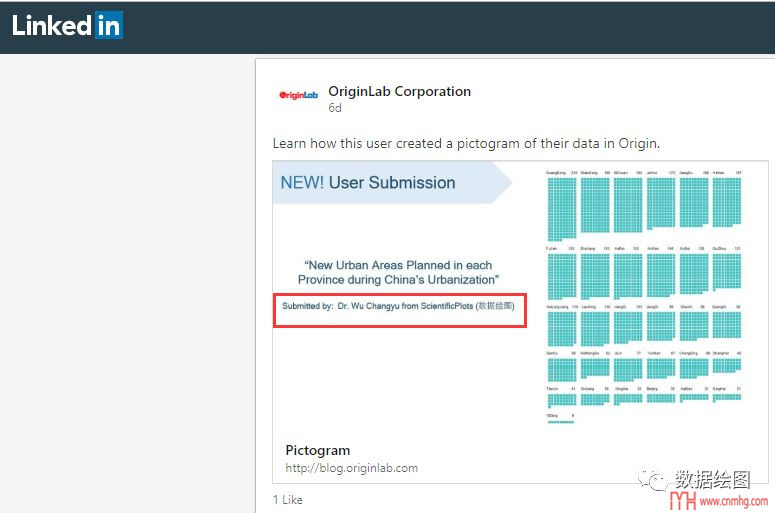

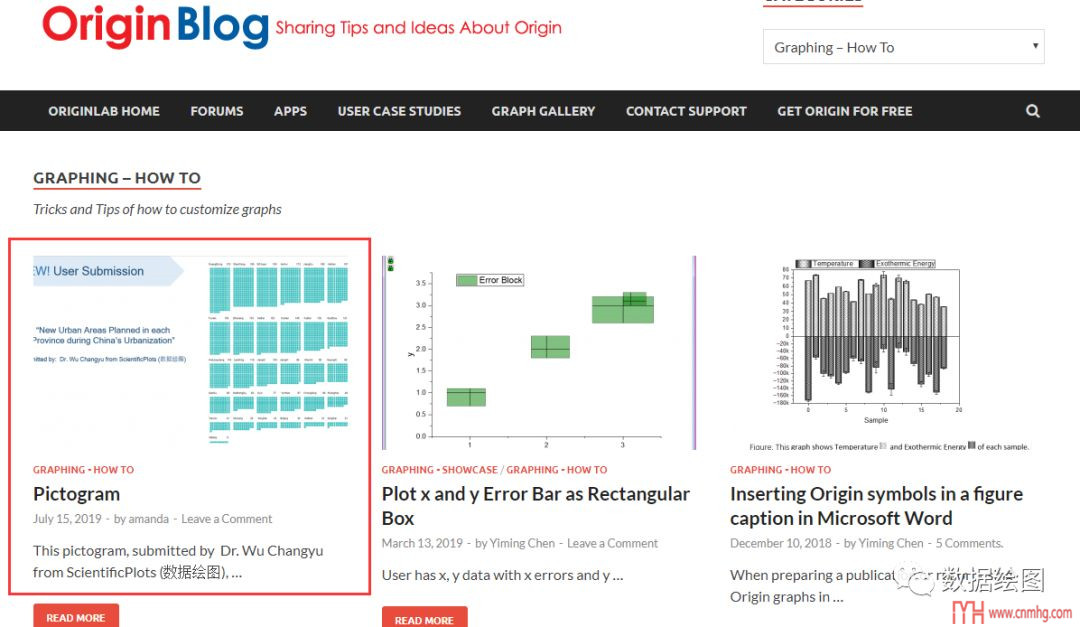

OriginLab官方對這個圖的繪制過程進行了改進，具體步驟如下：

1. 構造數據格式【此方法為OriginLab官方改進的方法】

   1. 根據數據來源（網易數讀），構造數據

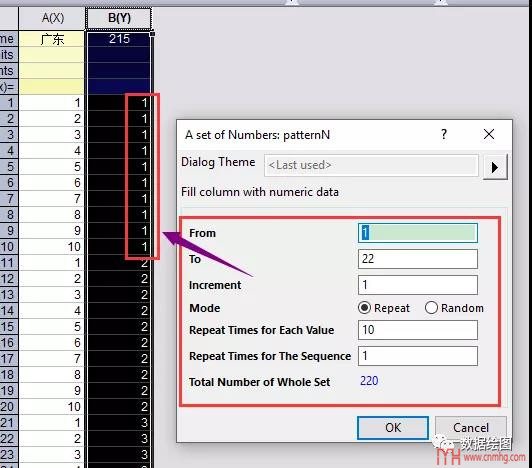

   2. X列為“1，2，……，10，1，2，……，10，……”，使用Fill Column with/A set of Numbers來填充。



   3. Y列為“1，1，……，1，2，2，……，2，……”，同樣使用數據填充的形式來構造。



   4. 拉到最后，刪除多余的數據。廣東的Y值為215，所以把后面多余的數據刪掉。

   5. 在后面的列里，同樣方法構造其他省份/自治區/直轄市的數據。

   6. 右擊，Set as，XY XY。

2. 繪制散點圖：以廣東省為例，繪制方格圖（Pictogram）。

   1. 選中Y列數據，繪制Scatter圖。

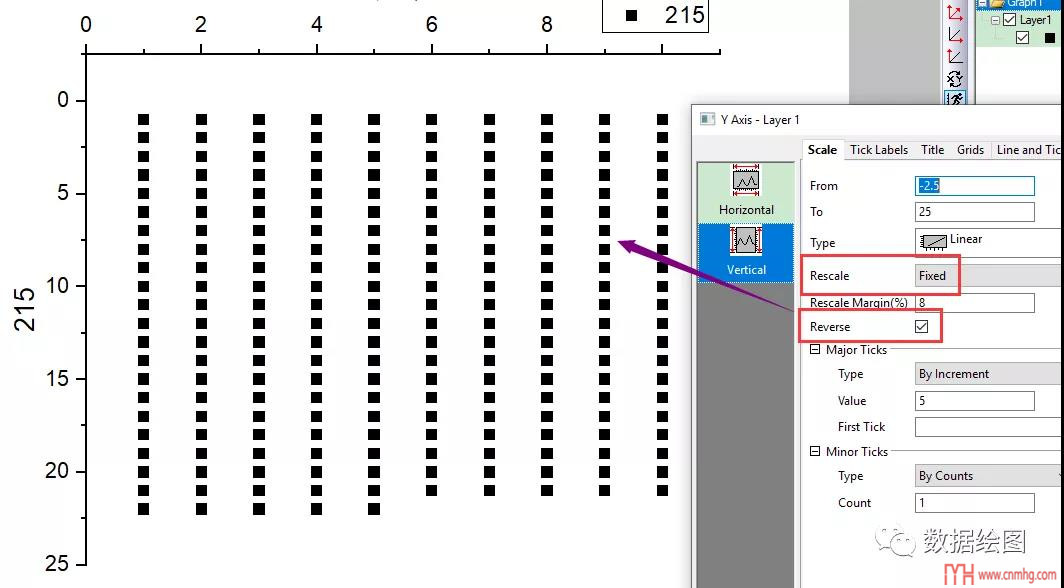

   2. 雙擊坐標軸，打開Axis Properties，在Scale頁面，Rescale選為Fixed，選中Reverse按鈕，將Y軸翻轉一下。

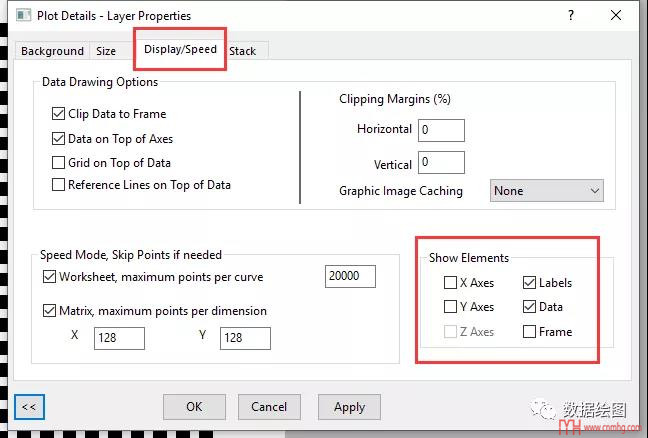

   3. 在Layer Properties，在Dispaly頁面，把X Axes，Y Axes勾選掉，不顯示。



   4. 在Layer Properties頁面，在Size頁面，勾選Link Axis Length to Scale with X:Y Ratio。

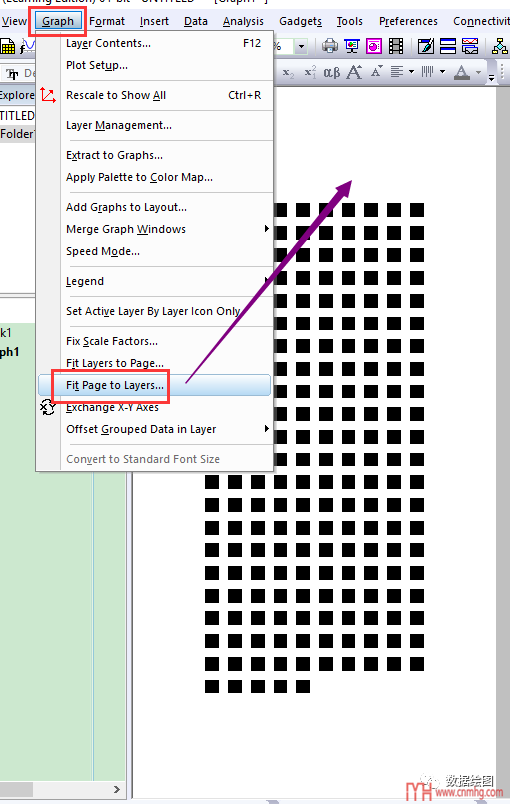

   5. 在Graph中選擇Fix Page to Layer，使得頁面大小適合圖層。



   6. 添加標簽。使用左側Text“%(1X,@LL)   %(1Y,@LL)”工具，輸入文字，右擊，Properties，切換到 Programming，Link to (%,$), Substitution Level選為1。



   7. 單個方格圖畫好了。

3. 批量繪圖：使用批量繪圖，繪制其他省份/自治區/直轄市的方格圖。

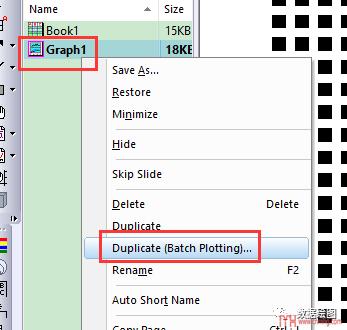

   1. 右擊上述圖形的標題，選擇Duplicate (Batching Plotting)

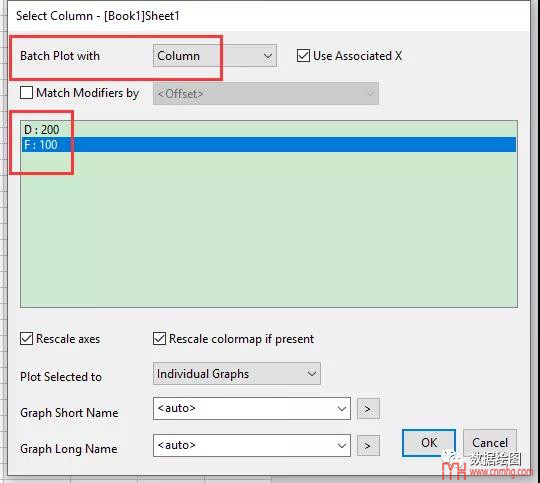

   2. Batch Plot with選為Column，按住Ctrl，選擇要繪制圖像的數據。



   3. 完成其他地區圖形的繪制。

4. 組合圖形：將繪制圖形組合起來。



5. OK！示例文件：

   1. 鏈接：https://pan.baidu.com/s/1HQ6QG3mLDm1lE2Po8EWBBw

   2. 提取碼：jrni
