CAD進階練習圖（三十）

初學者可以先通過信息的菜單：初學入門>繪圖練習中找到之前發布的一些帶講解或視頻的二維和三維練習?；螯c(diǎn)下面鏈接打開索引目錄：

二維練習圖三維練習圖

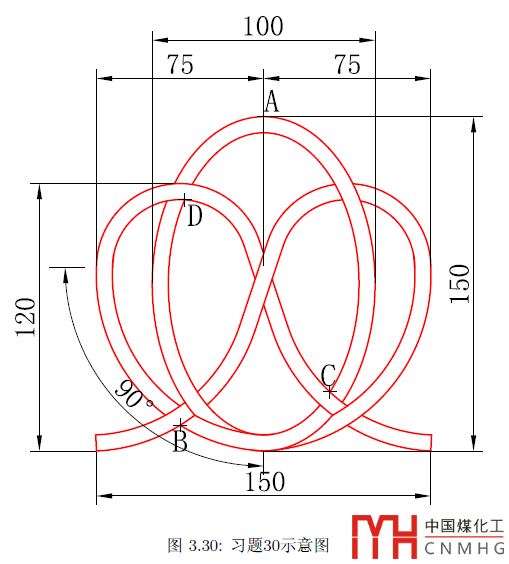

這張圖如果是單線可能會(huì )簡單一點，其實就是一個橢圓加上圓弧，其實麻煩的是畫出橢圓和圓弧后如何偏移、連接和修剪，尤其是偏移距離并未給出，需要從圓和弧鏡像后交點之間的間距來確定。

可以自己畫一下，如果不會(huì )，再看一下答案和動圖。

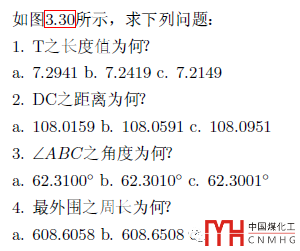

答案：

1、T的長度：7.2149

2、DC距離：108.0591

3、角ABC：62.3001

4、外圍周長：608.6058
操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！
